Глава XI. Последний привал

Пора нам, наконец, покончить с практикой взятия на вооружение сырых танков, так как времени для их доводки в случае войны у нас уже не останется.

Из письма Г. Кулика Д. Павлову 11/IV-1940 г.

В начале 1941 г. правительство СССР рассмотрело и в целом приняло новый мобилизационный план на 1942 г., согласно которому следовало увеличить на случай войны с Германией численность танковых войск до 60 танковых и 30 моторизованных дивизий, которые планировалось свести в 20 новых механизированных корпусов.

Но 20 мехкорпусов требовали создания в кратчайшие сроки не менее 15 тыс. танков нового типа, взять которые в отведенное время было просто неоткуда. Требовалось максимально нарастить выпуск танков на существующих площадях и освоить на новых. Но даже удвоение программы выпуска Т-34 и KB не решало проблемы, так как здесь Наркомат среднего машиностроения сталкивался уже с острой нехваткой не только производственных площадей, но также сырья и материалов. Задача казалась неразрешимой.

Кроме того, несмотря на большое напряжение, с которым в 1940-1941 гг. работала вся советская танковая промышленность, осенью 1940 г. работы над перспективными танками приостановились, словно наткнувшись на невидимое препятствие, и подверглись определенной реформе.

Случилось так, что еще осенью 1939 г. в Польше были обнаружены и тайно вывезены два поврежденных немецких танка, которые подверглись в течение года внимательному изучению на НИБТполигоне. Легкий танк PzKpfw II был почти комплектным, но не вызвал никаких особых эмоций. Отмечались удачное бронирование из 15-20-мм листов цементованной брони, удачная конструкция двигателя (двигатель был передан на Ярославский завод для изучения с целью выработки проекта аналогичного изделия мощностью 200-250 л.с.), КПП и системы охлаждения, но в целом оценка танка была сдержанной.

Совершенно иное впечатление при ближайшем рассмотрении вызвал PzKpfw III, именовавшийся в документах АБТУ как «средний 20- тонный танк «Даймлер-Бенц». При массе около 20 т. он был защищен 32-мм цементованной броней, имел компактный бензиновый двигатель мощностью 320 л.с. с удачной системой питания и охлаждения, прекрасные приборы наблюдения и главное – командирскую наблюдательную башенку на крыше башни. Видимо, восстановить указанный танк до ходового состояния не удалось, так как уже весной 1940 г. бронелисты его корпуса подвергались испытаниям обстрелом из пушек и ПТР. А в 1940 г. такой же танк, только полностью исправный, был куплен в Германии и доставлен в Кубинку для ходовых испытаний.

Общий вид купленного в Германии танка PzKpfw III Ausf G. 1940 г.

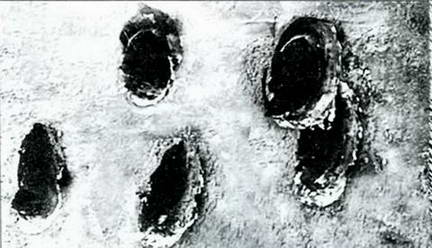

Вырезанный фрагмент 32-мм бортовой брони танка PzKpfw III после обстрела серией из пяти 45-мм снарядов (2 пробоины). Угол встречи около 30 градусов. 1940 г.

Далее в нашем повествовании будут некоторые неясности. Дело в том, что в отечественных документах оба этих танка именуются Т-III Г, но если в отношении купленной машины это, возможно, справедливо, то модификация машины, захваченной в Польше, была, видимо Ausf F, а литера «F» превращалась из машинописной заглавной буквы Г дорисовкой малой поперечной перекладины вручную. Кроме того, вся переписка по танкам датируется осенью-зимой 1940-го и из контекста писем не всегда понятно, о какой именно (из двух) машине идет речь? Также , к сожалению, полного комплекта отчета по испытаниям купленного танка обнаружить пока не удалось, так как они велись под личным контролем зам наркома обороны по вооружению. И тем не менее мы должны констатировать, что немецкий средний танк поразил наших специалистов.

Во-первых, качеством своей брони.

Еще в процессе захвата и тайной перевозки указанного танка по нему с дистанции 400 м из 45-мм пушки было произведено два выстрела, не пробивших бортовой брони толщиной 32 мм. Штатный бронебойный снаряд БР-240 оставил в борту два «кратера» округлой формы глубиной 18 и 22 мм, но тыльная часть листа повреждена не была, лишь на поверхности образовались выпучины высотой 4-6 мм, которые покрылись сеткой мелких трещин.

Интересно, что упоминание об этом вызвало пожелание проделать такой же опыт на НИБТполигоне осенью 1940-го. Но здесь, стреляя с указанной дистанции при угле встречи от нормали до 30 градусов, дважды (из пяти выстрелов) пробили указанную броню. Замнаркома обороны по вооружению Г. Кулик санкционировал проведение дознания по линии техуправления НКВ и ГАУ под руководством Э. Сатэля, которое показало следующее:

«…Обстрел из 45-мм пушки бронебойным снарядом брони немецкого среднего танка дает нам крайний случаи пробития, т. к. указанная немецкая цементованная броня тол шиной 32-мм равнопрочна 42-44-мм гомогенной броне типа ИЗ. Таким образом, случаи обстрела борта танка под углом большим, чем 30 градусов, приводят к рикошету снарядов, тем более что поверхностная твердость немецкой брони чрезвычайно высока…

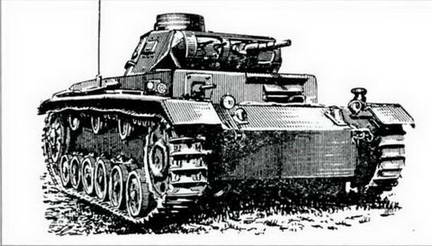

Рисунок PzKpfw III из брошюры «Иностранные танки» 1940 г. издания.

В данном же случае дело усугублено тем, что при стрельбе использовались снаряды выпуска I938 г. с некачественной термообработкой корпуса, которая в целях увеличении выхода велась по сокращенной программе… что привело к повышенной хрупкости корпуса снаряда и его раскалывании при преодолении толстой брони высокой твердости.

Подробно о снарядах этой партии и решение по их изъятию из войск вам было доложено 21.06.1939…

Расследование убедительно показывает, что, несмотря на указанное решение об изъятии, большое количество 45-мм бронебойных снарядов отмеченной выше части, равно как и в соседней, имеют такие же клейма и, видимо, тот же дефект… Таким образом, изъятия указанных снарядов из войск, выполнено это до наст, времени не было, и снаряды выпуска 1938 г. по сей день соседствуют с новыми нормального качества…

При обстреле бронекорпуса танка на БТ-Полигоне использовались 45-мм БР.З. снаряды вып. 1940 г, свободные от указанного дефекта и полностью удовлетворяющие ТТТ…»

Впрочем, и применение качественных снарядов не делало «сорока- пятку» достаточно мощной для борьбы с танком PzKpfw III на средних и больших дальностях. Ведь согласно имеющимся разведданным, в Германии уже приступали к выпуску этих танков с броней корпуса и башни 45-52-мм, не преодолимой для 45-мм снарядов на всех дальностях.

Следующей особенностью немецкого танка, поразившей наших специалистов, была его трансмиссия. и в особенности – коробка перемены передач. Даже прикидочные расчеты показывали, что танк должен быть весьма подвижным. При мощности двигателя 320 л.с. и массе около 19,8 т танк должен был разгоняться на хорошей дороге до 65 км/ч, а удачный подбор передач позволял хорошо реализовать свои обороты на всех типах дорог.

Одобренный свыше совместный пробег немецкого танка с Т-34 и БТ-7 подтвердил преимущества немца на ходу. На мерном километре гравийного шоссе на перегоне Кубинка- Репище- Кругицы немецкий танк показал максимальную скорость в 69,7 км/ч, лучшее значение для Т-34 составило 48,2 км/ч, для БТ-7 – 68,1 км/ч. При этом испытатели отдали предпочтение немецкому танку из-за лучшей плавности хода, обзорности, удобным рабочим местам экипажа.

Осенью 1940 г. председатель Комитета Обороны К.Ворошилов получил письмо от нового начальника ГБТУ(АБТУ):

«Изучение последних образцов иностранного танкостроения показывает, что наиболее удачным среди них является немецкий средний танк «Даймлер-Бенц-Т-3Г»… Он обладает наиболее удачным сочетанием подвижности и броневой защиты при небольшой боевой массе – ок. 20т… Это говорит, что указанный танк при сравнимой с Т-34 броневой защите, с более просторным боевым отделением, прекрасной подвижностью, несомненно более дешевый, чем Т-34, и потому может выпускаться большой серией.

Согласно особому мнению тт. Гинзбург, Гаврута и Троянова, главным недостатком указанного типа танка является его вооружение из 37-мм пушки.

PzKpfw III Ausf G во время испытаний в Кубинке. Осень 1940 г.

Но согласно сент. с.г. разведобзора, эти танки уже модернизируются путем усиления брони до 45-52 мм и вооружения 47-мм или даже 55-мм пушкой…

Считаю, что немецкая армия в лице указанного танка имеет сегодня наиболее удачное сочетание подвижности, огневой мощи и броневой защиты, подкрепленное хорошим обзором с рабочих мест членов экипажа…

Необходимо не медля ни минуты продолжить работы по танку «126» с целью доведения всех его характеристик до уровня немецкой машины (или превосходящих ее), а также внести в конструкцию других наших новых танков наиболее удачные решения немецкого танка, как то:

1. конструкция эвакуационных люков;

2. схема охлаждения двигателя;

3. конструкция КПП;

4. схема питания с размещением двигателя и топливного бака за герметичной выгородкой от команды;

5. командирской наблюдательной башенки;

6. размещение радиостанции в корпусе.

Прошу принять решение по проведению доработки конструкции новых танков в виду вновь открывшихся обстоятельств… 13/1Х-40 Федоренко».

Все это вызвало некоторые корректировки курса, взятого в 1938 г. и подправленного в начале 1940 г

В конце октября руководством АБТУ были в основном сформулированы требования по дополнению и изменению конструкций новых танков и тактико-технических требований к ним, а 6 ноября 1940 г. маршал С. Тимошенко обратился к Председателю КО при СНК СССР К. Ворошилову с письмом:

«Проведенные опытные учения Танковых и Механизированных Войск показали, что вопросы управления танковыми подразделениями крайне затруднены.

Результаты длительных пробегов и испытаний танков, а также изучение передовых образцов иностранной танковой техники показывают, что в Тактико- Технические требования по нашим танкам необходимо внести соответствующие дополнения.

Танковому командиру, начиная от отдельного танка и выше, необходимо дать возможность полного и постоянного наблюдения за полем боя, за обстановкой и за подчиненными ему танками, освободив его окончательно от обязанности артиллериста или заряжающего.

В наст. время смотровые приборы и средства обозрения для командира ограниченны и вызывают крайнюю необходимость увеличения круговой видимости и обзорности для каждого отдельного танка.

Одновременно необходимо значительно понизить усилия на приводах управления танком при вождении.

В целях повышения боевых качеств танков… необходимо внести следующие дополнения в ТТТ.

1) Установить на башнях танков специальные командирские смотровые башенки с круговым обзором.

2) Пересмотреть численный состав экипажей.

3) Уточнить вооружение и боекомплект.

4) Для внешней связи потребовать установки р/с КРСТБ меньш. по габаритам, чем 71-ТК и проще в настройке.

5) Для внутренней связи потребовать применение ларингофонов взамен громоздких микрофонов.

6) Смотровые приборы механика- водителя и радиста заменить на более совершенные. Водителю, кроме того, установить оптический смотровой прибор.

7) Потребовать гарантийный срок работы танка не менее 600 часов до К. Р\

8) Подвеску танка Т-34 переделать на индивидуальную торсионную.

9) В первой половине 1941 г. заводы должны разработать и подготовить к серийному выпуску планетарную трансмиссию для танков Т-34 и KB. Это позволит увеличить среднюю скорость танков и облегчить управление.

Представляю проект постановления КО.

Прошу утвердить.

Маршал Советского Союза С.Тимошенко».

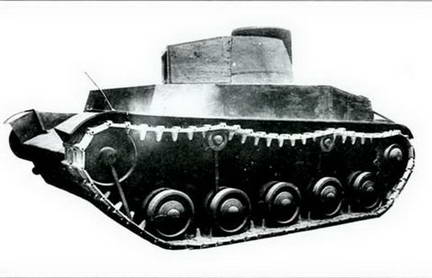

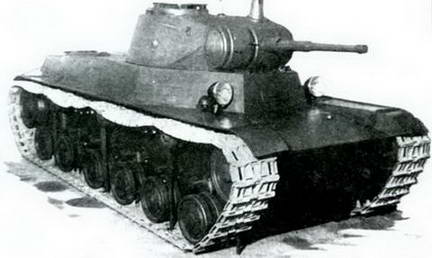

Макет танка Т-50 Кировского завода. 1940 г

Рождение «полтинника»

Итак, осенью 1940 г„ по окончанию испытаний немецкого танка PzKpfw III и объявленного формирования в РККА 30 мехкорпусов, в отношении легкого танка в АБТУ родилось следующее предложение:

«Для оснащения механизированных соединении, равно как и танковых батальонов пехотных дивизий, иметь один тип танка – Т-126, или иной аналогичный, хорошо защищенный от огня 37-мм пушки на всех дистанциях, по подвижности не уступающий танку БТ на гусеничном ходу…

Заводу №174 осуществить доработку указанного танка согласно уточненным требованиям АБТУ и предъявить его не позднее /0/111-41 г.».

Таким образом, для быстрого формирования мехкорпусов ввиду высокой стоимости танка Т-34 на первое место выходил легкий танк нового типа, который в кулуарах АБТУ назвали «единый танк улучшенного бронирования». Поэтому к моменту окончания испытаний Т-126 (СП), 20 сентября 1940 г., несмотря на то, что танк выполнил программу испытаний полностью, решение о принятии его на вооружение не принималось, а новый начальник ГАБТУ РККА Я. Федоренко получил грамоту следующего содержания: «398-4139с от 20/1Х-40 г. НАЧАЛЬНИКУ ГАБТУ КРАСНОЙ АРМИИ Генерал -лейтенанту ФЕДОРЕНКО По вопросу: Дополнения Т. Т. Т. объекта «126»

Для отработки последующих образцов танка «СП» с внесением в него корректив по опыту изучения Германского танка Т-3, Главспецмаш, в целях форсирования конструкторских работ и изготовления еще 2-х образцов танка, просит вас, в срочном порядке дать дополнительные требования с последующим их оформлением в Правительстве и заключить соответствующий договор с заводом №174 им. Ворошилова.

В решение прошу не задержать.

Начальник Главспецмаша НКСМ /Суренян/».

Интересно, что в тот же день зам. наркома среднего машиностроения С. Акопов также направил Я. Федоренко свои соображения по корректировке ТТТ легкого танка:

«Прошу вас включить в требования по улучшению танка Т-126 кроме увеличения подвижности также обязательное снижение массы до 14 тн, так как его стоимость должна находиться в заданных правительством рамках… Снижение массы танка необходимо также и для того, чтобы не проводить разработку новой подвески и трансмиссии а использовать уже отработанные. В случае невозможности снижения массы танка иными способами, допускается уменьшить толщину его вертикального бронирования до 40 мм.

Считаю такое снижение ТТТ допустимым, так как противотанковая артиллерия большинства иностранных армий имеет на вооружении 37-мм пушку, снаряды которой снимаются броней указанной толщины…»

Макет единого танка улучшенного бронирования ВАММ. 1940 г.

Проект танка Т-50(СП) третьего варианта (СП-3). 1940 г.

Работы по улучшенному варианту танка Т-126 (СП) в ОКБ-2 1 октября 1940 г. возглавил J1. Троя нов под общим руководством С. Гинзбурга. Однако уже 8 октября по просьбе начальника СКБ-2 ЛКЗ Ж. Котина в работы по созданию улучшенного Т-126(СП) была включена также группа А. Ермолаева, которая продолжила работы по «объекту 211». Кроме того, в октябре же проект боевой машины по тем же ТТТ на «легкий единый танк РККА» выполняла группа выпускников – слушателей Академии ВАММ им. Сталина под общим руководством Н. Астрова. Возможно, именно в это время впервые прозвучат индекс нового танка – Т-50.

В ноябре 1940 г. КБ завода № 174 под руководством И. Бушнева проводит разработку трех вариантов танка Т-50(СП). При рассмотрении проектов за основу дальнейших работ был выбран вариант № 2 (СП-2)с продольным размещением дизельного двигателя и 6-катковой ходовой частью. Этот проект был взят за основу при разработке танка Т-50 под заводским индексом «Объект 135».

Заседание макетной комиссии по проекту улучшенного танка состоялось в конце ноября – декабре 1940 г. под председательством военинженера Афонина. Первым рассматривался проект и макет Академии ВАММ, который имел массу около 15 т, пятикатковую ходовую часть, но размещение двигателя В-4 в нем осуществлялось либо вдоль борта машины (на манер Т-40 и «126-2»), либо в корме танка, в моторном отсеке поперек корпуса. Машина очень напоминала PzKpfw III не только внешне, но и целым рядом внутренних узлов. Конструкция КПП. схема охлаждения двигателя, призматические смотровые приборы и даже петли люков в той или иной степени были подобны немецким. При этом танк был излишне широк, но с довольно тесной трехместной башней без развитой кормовой ниши, а главное – был ориентирован на широкое применение кузнечно- прессового оборудования (гнутые борта подбашенной коробки, изогнутый нижний лобовой и кормовой листы корпуса, а также – коническую башню из трех изогнутых прессом броневых листов). И при этом танк имел толщину вертикальной брони всего 32 мм (опять же, как у немецкого). Кроме того, реализация этой машины требовала внесения изменений в конструкцию двигателя В-4. Проект был отклонен.

Вторым в первой декаде декабря рассматривался проект танка Т- 50 («Объект 135») конструкции завода № 174. При массе 14 т он нес улучшенный дизель-мотор В-4 мощностью 300 л.с. Его цементованная броня толщиной 37 мм (обработка такой брони толщиной до 40 мм была уже удовлетворительно освоена на Ижорском заводе) защищала от легких снарядов даже лучше, чем 45-мм броня среднего Т-34. Танк рассматривался с двумя вариантами трансмиссий – планетарной и гидравлической, с которыми его максимальная скорость составляла 60-65 км/ч. Вооружение Т-50 состояло из 45-мм пушки и двух спаренных с ней пулеметов, в укладку танка введен пистолет- пулемет. В целом проект удовлетворял всем выдвинутым требованиям, но расположение командирской наблюдательной башенки сочли неудачным, и она была помешена практически в центр кормовой части башни – по типу немецкого среднего танка.

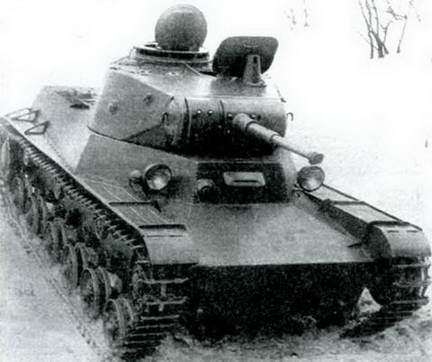

Образец серийного танка Т-50 завода № 174. Июль, 1941 г.

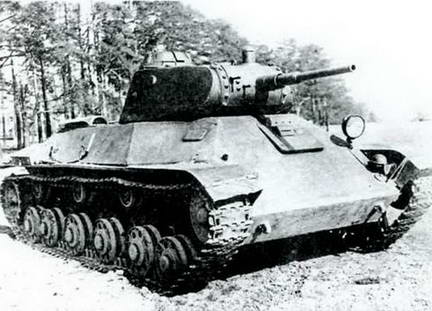

Танк Т-50 Кировского завода. Весна, 1941г.

В конце месяца свой вариант Т-50 представило СКВ-2 ЛКЗ. Их проект во многом напоминал машину завода № 174. Главные козыри, на которые ставили «кировцы», – про работка конструкции цельнолитого корпуса, что сделало бы машину очень дешевой в серии, а также подковообразный радиатор, позволяющий вкупе с вентилятором, вращающимся в плоскости «подковы», сделать систему охлаждения очень компактной и высокоэффективной. Таким образом, их танк также получил «высочайшее благословение».

Испытания изготовленных образцов Т-50 состоялись в феврале-марте 1941 г. В целом оба рассмотренных танка стоили друг друга. Показатели подвижности, вооружение и обзорность у них были схожими. Главным доводом в решении о приеме на вооружение стала технологичность. А по этому параметру «кировская» машина сильно уступала «ворошиловской». Сложная форма носовой части корпуса создавала большие трудности в его изготовлении. Подливали масла в огонь и системы питания и охлаждения двигателя. Литой же корпус не был освоен и оставался пока еще несбыточной мечтой для советского танкостроения.

На вооружение в конце февраля 1941 г. «с учетом ликвидации отмеченных недостатков» был примят танк завода № 174 им. К.Е. Ворошилова. Но с его массовым производством еще имелись большие вопросы.

Серийный танка Т-50 завода № 174.

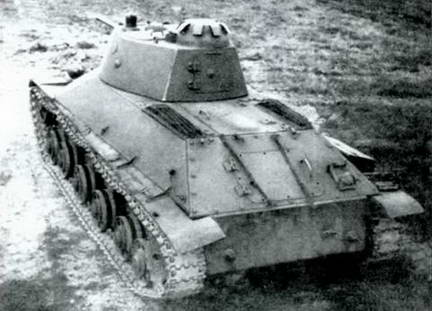

Вид сзади, июль 1941 г.

Танк Т-50 Кировского завода. Вид сзади. Весна, 1941 г.

Так, уже в 1941 г. потребность в танках Т-50 только для восполнения недостачи БТ-7 оценивалась в 550 шт., но выпустить даже такое количество завод своими силами пока не мог. Согласно постановлению СНК СССР «О плане текущих военных заказов НКО… на III квартал 1941 г.», принятому 12 апреля 1941 г., завод должен был выпустить с I июля по I октября 25 танков Т-50 по временному техпроцессу. А в IV квартале 1941 г. планировалось запустить первую очередь нового сборочного конвейера и с началом 1942 г. выйти на запланированную мощность, ликвидировав острый недостаток танков БТ-7 в мехкорпусах, после чего начать отгрузку боевых машин во все вновь формируемые подразделения танковых войск, равно как и в танковые батальоны стрелковых дивизий.

Но 22 июня 1941 г. танк Т-50 в серийном производстве еще не состоял и на оснащение танковых подразделений РККА не постулат.

Устройство Т-50

После многочисленных утрясаний танк Т-50 был реализован с «классической компоновкой» и очень напоминал внешне своего более тяжелого собрата – Т-34. Его отделение управления было невелико, и в нем нормально помешался только механик-водитель с небольшим смещением клевому борту. Боевое отделение венчалось башней, в которой (аналогично немецкому танку) находились три члена экипажа. Левее орудия располагалось сиденье командира орудия, справа – заряжающего. В кормовой части башни, с небольшим смещением от продольной оси к левому борту, находился командир танка, имеющий собственную наблюдательную башенку с восемью наблюдательными приборами и вентиляционным люком в крыше. Для входа-выхода экипажа использовались, во-первых, два прямоугольных люка в крыше башни и, во-вторых, прямоугольный люк в наклонном лобовом листе корпуса. Дверца в кормовом листе служила для демонтажа пушки.

Интерьер танка Т-50 Кировского завода. 1940 г.

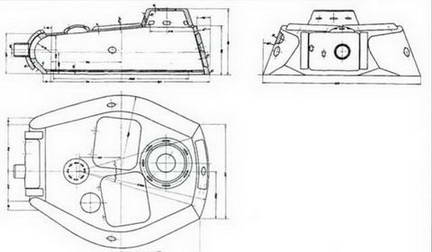

Утвержденный чертеж башни танка Т-50.

Если по внешнему виду танк Т-50 очень напоминал Т-34, то по уровню обзорности оставлял его далеко позади. Помимо наблюдательной башенки, прицела и перископов наводчика и заряжающею, в бортах башни располагались приборы наблюдения наводчика и заряжающего, закрываемые круглыми броневыми крышками.

В крышке люка механика-водителя устанавливались: смотровой прибор (триплекс), в боевой обстановке прикрывавшийся броневой крышкой со смотровой щелью, и небольшая шаровая опора с амбразурой для стрельбы из револьвера системы «наган». В скулах корпуса слева и справа от механика-водителя располагались также дополнительные смотровые приборы.

Танк был вооружен 45-мм танковой пушкой 20К обр. 1932/34/38 гг. с клиновым вертикальным полуавтоматическим затвором и двумя спаренными с ней 7.62-мм пулеметами ДТ. Углы наведения оружия по верти- кати составляли от -7 до +25° в машинах первой серии, и от -7 до +22° с августа 1941 г. При стрельбе использовались телескопический (ТОС) и перископический (ПТ-1) прицелы. Скорострельность пушки с исправлением наводки достигала 8-11 выстр/мин. Наибольшая дальность стрельбы составляла 4800 м. Подъемный и поворотный механизмы наводки оружия имели ручные приводы. Электропривод с дублирующей системой наведения от командира танка, разработанный инж. Глушенковым, на серийном танке не устанавливался ввиду не освоенного в серийном выпуске электромотора нужной марки. В боекомплект танка входили 150 выстрелов к пушке, 64 магазина к пулеметам ДТ. Кроме того, в боевом отделении штатно укладывались 7,62-мм пистолет-пулемет ППД с боекомплектом 710 патронов и 24 оборонительных ручных фанаты Ф-1.

Броневая защита танка изготавливалась из листов катаной брони высокой твердости толщиной 12. 15, 25,30 и 37 мм, соединенных силовыми сварными швами. Броневые листы корпуса и башни, установленные под большими углами наклона, надежно защищали танк от огня 37- мм и даже 47-мм противотанковой пушки остроголовым снарядом.

Особенностью конструкции танка было также и то, что по требованию защиты от ручных противотанковых средств выпускные щели для выброса охлаждающего воздуха, снабженные заслонками и защитными сетками, находились на крыше моторно-трансмиссионного отделения, а выхлопные патрубки двигателя и карманы для входа охлаждающего воздуха располагаюсь в бортовых листах кормовой части корпуса над гусеницами. Такая конструкция воздушного тракта была выгодна не только с точки зрения зашиты от поражения горючей смесью, но также обеспечивала интенсивное охлаждение агрегатов трансмиссии.

Интерьер танка Т-50 завода № 174 имени К.Ворошилова. 1941г.

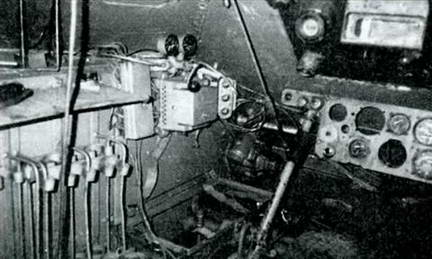

Интерьер отделения управления танка Т-50.

В центре крыши моторного отделения располагался люк для доступа к двигателю, а впереди него справа и сзади слева по ходу движения в крыше были сделаны лючки для доступа к заправочным горловинам радиатора системы охлаждения двигателя и топливных баков. В центре крыши трансмиссионного отделения имелся люк для доступа к агрегатам трансмиссии.

Для борьбы с пожарами предусматривалось наличие одного ручного тетрахлорного огнетушителя.

Сердцем Т-50 был новый четырехтактный шестицилиндровый рядный дизель В-4 жидкостного охлаждения с плунжерным топливным насосом высокого давления и двухрежимным центробежным регулятором оборотов. Этот дизель- мотор являлся развитием дизельного двигателя В-3, опробованного на Т-126, мощность которого была доведена до 300 л.с., а ресурс – до 200-250 моточасов. Двигатель устанавливался в моторном отделении вдоль продольной оси машины. Для пуска двигателя использовался инерционный стартер или электромотор. В качестве резервного использовался пуск сжатым воздухом из воздушных баллонов. Емкость топливных баков составляла 350 л.

В серийное производство был принят самый простой вариант танка с механической трансмиссией из двухдискового главного фрикциона сухого трения, четырехступенчатой КПП, обеспечивавшей четыре передачи переднего хода и одну для движения назад, двух бортовых фрикционов с ленточными тормозами плавающего типа и двух двухрядных бортовых редукторов. Для поворота использовались бортовые фрикционы с механическим приводом. Стояночные ленточные тормоза имели специальные устройства для фиксации лент в заторможенном состоянии.

Подвеска танка – индивидуальная торсионная без дополнительных амортизаторов. Гусеничный движитель танка состоял из двух направляющих колес с механизмами натяжения гусениц, двенадцати опорных катков с внутренней амортизацией, шести поддерживающих катков, двух ведущих колес кормового расположения со съемными зубчатыми венцами цевочного зацепления и двух мелкозвенчатых гусеничных цепей с литыми траками из стали Гартфильда шириной 360 мм.

Электрооборудование танка было выполнено по однопроводной схеме. Напряжение бортовой сети – 12 В. В качестве источников электроэнергии использовались аккумуляторная батарея ЗСТЭ-126 емкостью 126 А-ч и генератор ДСФ-500Т мощностью 500 Вт с реле-регулятором РРК-ГТ-500.

На большинстве танков была установлена радиостанция КРСТБ с внутренним переговорным устройством ТПУ-3. Для связи командира танка с механиком-водителем дополнительно использовалось светосигнальное устройство. В 1942 г. была проработана установка в танк радиостанции 9Р с ТПУ-2.

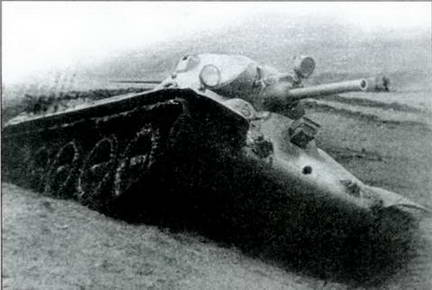

Танк А-34 № 2 в ходе полигонных испытаний. 1940 г.

Опять неприятности

Осень 1940 г. в истории Т-34 ознаменовалась не только смертью М. Кошкина и проигрышем Т-34 ходовых испытаний перед немецкой «тройкой», но и еще рядом больших и малых неприятностей. Так, согласно утвержденному плану, к 15 сентября первые 15 серийных танков должен был выпустить СТЗ (первый опытный танк там собрат еще в середине июня), но так как целый ряд деталей к танкам в срок заводом изготовлены не были, а также вовремя не были получены от смежников или получены некачественными, в сентябре и октябре завод не сдал ни одного танка.

В октябре 1940 г. из-за непоставки заводу № 183 орудий Л -11 из 55 изготовленных танков заказчиком был принят только один. Остальные остались в графе «недострой».

Кроме того, в сентябре-октябре 1940 г. танк Т-34 проходил испытания «на препятствиях» в 14-й т.д. Причем по распоряжению начальника АБТУ все препятствия были «применены к местности» и сооружены «согласно действующим уставам и наставлениям», то есть с соблюдением необходимых мер маскировки, и усилены штатными средствами – противотанковыми орудиями, пулеметными гнездами и минными полями. Танк должен был преодолеть маршрут по проложенной на полигоне трассе длиной около двух км. причем в задание членам экипажа входило обнаруживать и условно уничтожать ведением холостой стрельбы обнаруженные «вражеские» пулеметы и орудия, которые также должны были производить холостую стрельбу по танку.

Все предложенные препятствия (овраг, частокол деревянных надолбов, обвитый колючей проволокой, болотистая теснина, контрэскарп, откос) танком были преодолены с оценкой «хорошо». Механик-водитель вел танк при открытой крышке люка и все решения принимал сам. Прочие же члены экипажа не могли сообщить о ходе испытаний практически ничего внятного, так как никто не видел ни позиций замаскированной 45-мм ПТА. ни окопов «вражеской пехоты», укрытых немного сбоку от маршрута. Лишь две условно уничтоженные пулеметные огневые точки могли как-то подсластить горькую пилюлю.

В заключении по результатам испытания вновь констатировались недостатки обзорности из танка и прочие недочеты конструкции Т-34.

Поскольку танк с трудом пробивал себе дорогу, никак не желая поддаваться танкостроителям, в течение 1940-1941 гг. неоднократно поднимался вопрос о его замене иной боевой машиной или глубокой модернизации существующей.

Заводские чертежи серийной литой башни Т-34, принятой в конце 1940 г.

Первый проект модернизации Т-34 был выполнен ОКБ-24 уже летом (начало работ в июле) 1940 г. Он имел заводской индекс А-41. Формально руководителем работ по нему являлся, видимо, еще тяжелобольной М. Кошкин. В переписке по НКСМ (и НКТП) первое упоминание об А-41 встречается 12 сентября, когда подводились промежуточные итоги. Танк А-41 (Т-34 улучшенный) представлял собой развитие Т-34 «второго опытного образца» (видимо, имеется в виду установка наблюдательной башенки механика-водителя на лобовой части корпуса). От прототипа танк отличался трехместной штампованной башней на погоне диаметром 1700 мм, в которую должно было быть установлено 76-мм длинноствольное орудие, заказанное в ОКБ № 92 (имеется в виду орудие Ф-34), вместо дизеля В-2 в МТО нового танка должен был разместиться дизель-мотор М-250. Но корпус и ходовая часть должны были остаться прежними. Предполагалось, что просторная трехместная башня с наблюдательной башенкой разом снимет большинство проблем танка с обзорностью и комфортабельностью внутри; упростит управление танком в бою.

Из прочих улучшений машины предполагалось установить в нее новую шестискоростную КПП с усиленным главным фрикционом, а также увеличить на 60-80 л. емкость топливных баков и предусмотреть возможность установки вместо курсового пулемета огнемета пневматического действия (по опыту советско-финской войны).

Судя по справке В. Малышева, проект А-41 был завершен 15 октября. А I ноября было принято решение о прекращении работ над ним, так как макетная комиссия усомнилась в соответствии параметров проекта требованиям ТЗ (установить на существующем корпусе башню с кругом обслуживания 1700 мм без переделки корпуса было сочтено невозможным). Также нереальным признали возможность изготовления в отведенный срок принципиально новой КПП, отвергнута конструкция цельноштампованных башен.

Ноябрь улучшил настроение танкостроителей. Была принята первая литая башня с толщиной стенок 52 мм (что соответствовало 45-мм катаной брони марки ИЗ), производство которой было санкционировано постановлением КО от 19 октября, и начиная с 1941 г. такие башни вводились на оснащение танка вместо сварных. В течение месяца были отгружены армии 35 танков. СТЗ смог отгрузить к концу ноября первые два Т-34, которые прошли заводскую обкатку.

19 ноября АБТУ санкционировало изготовление в опытном порядке танка Т-34 с торсионной подвеской.

В конце ноября три серийных танка совершили месячный марафон по маршруту Харьков – Москва – Смоленск – Гомель – Киев – Полтава – Харьков. Целью пробега было выявить все недостатки конструкции и изготовления Т-34, каковые проявятся в ходе длительной службы в отрыве от постоянных баз.

За 14 ходовых дней танки прошли по спидометру 2700 км со среднетехнической скоростью 14,3 км/ч и оперативной 11 км/ч. Двигатели отработали в среднем по 120 моточасов, и один дизель вышел из строя и требовал замены. Часто выходил из строя главный фрикцион танка, так что за время пробега диск трения на каждом танке менялся в среднем 3-4 раза. Подтвердились и опасения насчет траков. Совершенно новые гусеничные цепи, поставленные на танки перед пробегом, неоднократно перебирали и дважды заменяли в ходе его. Большая утомляемость механиков-водителей приводила к тому, что в течение дня нельзя было осуществлять вождение танка дольше 5 часов. Чтобы избежать этого, к управлению танком привлекались другие члены экипажа (экипажи были подобраны таким образом, что могли заменять друг друга практически без ограничений).

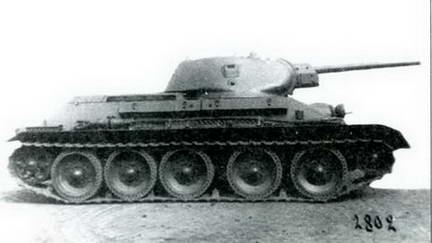

Один из вариантов Т-34 с торсионной подвеской. 1940-1941 гг.

Собственно, этот пробег еще раз подтвердил необходимость внесения в конструкцию танка изменений, постулированных еще 6 ноября.

В декабре 1940 г. на заводе № 183 во исполнение приказа НКСМ № 268 от 25 ноября 1940 г. состоялось расширенное совещание по вопросам выполнения планов на 1941 г. и улучшения конструкции Т-34. На этом совещании главный конструктор Т-34 А. Морозов доложил о трех вариантах изменения конструкции указанного танка с целью ликвидации главных недостатков танка – тесноту внутри боевого отделения и слепоту экипажа без усложнения технологического процесса сборки и остановки производства.

Согласно первому варианту башня в целом оставалась прежней конфигурации и на прежнем погоне, но должна была получить выштампованные местные уширения в местах расположения командира орудия и заряжающего, причем над головой командира орудия дополнительно устанавливалась наблюдательная башенка.

Второй вариант модернизации отличался от первого тем, что увеличение боевого отделения достигалось изменением угла наклона бортов башни. И третий – уширением погона до 1600 мм и изменением конструкции носовой части башни. Командирская башенка при этом размешалась в кормовой части башни слева, и под ней оборудовалось место командира-наблюдателя. Третий вариант представлял собой переход на башню, напоминающую от А-41, но на погоне 1600 мм.

Обсуждение предложенных проектов показало, что переход к выпуску танков по первым двум вариантам приводил к полной остановке производства Т-34 на 2-3 месяца, при этом сложность башни возрастала неимоверно. Третий вариант в целом удовлетворял требованиям по ликвидации тесноты боевого отделения и слепоты танка, но также требовал изменения конструкции корпуса, остановки производства на довольно большой срок, так как это приводило фактически к выпуску нового танка.

Последние дни 1940 г. ознаменовались тем, что в Академии ВАММ РККА по заданию начальника АБТУ Д. Павлова были выполнены три проекта планетарной трансмиссии для Т-34. Установка этой трансмиссии позволяла, по расчетам, увеличить среднетехническую скорость движения танка по пересеченной местности на 5-7 км/ч, преодолевать подъемы с углом возвышения в 45°, увеличить поворотливость танка, особенно на мягком грунте, и резко снизить сложность управления танком.

Рассмотрение проектов трансмиссии состоялось в начале декабря 1940 г., и еще до нового года была выбрана трансмиссия, разработанная под руководством преподавателя академии военинженера 2-го ранга А. Благонравова. Эта трансмиссия разрабатывалась с использованием конструкции трансмиссии немецкого танка PzKpfw III и имела 6 передач переднего хода и 3 заднего, но была значительно конструктивно упрощена и доработана. Согласно распоряжению наркома среднего машиностроения завод № 183 должен был к 1 апреля 1941 г. разработать рабочие чертежи трансмиссии и не позднее 15 мая изготовить два образца и к 15 августа провести заводские испытания в танках Т-34.

В ходе январского расширенного совещания 1941 г. НКСМ и АБТУ по улучшению качества и совершенствованию конструкции Т-34 было принято решение:

1. Допустить увеличение массы танка до 27,5 т вместо 26 т, утвержденных ранее.

2. Вместо двигателя В-2 перейти на установку в танке двигателя В-2 К мощностью до 600 л.с. и испытать в танке двигатель В-2М с новой системой очистки воздуха.

3. Начиная с танка № 451 перейти на вооружение его 76,2-мм пушкой Ф-34 взамен Л-11.

4. Начиная с танка № 751 перейти на увеличенный боекомплект 100 выстрелов вместо 77, утвержденных ранее.

5. Увеличить толщину крыши и передней части днища танка с 16 мм до 20 мм.

6. Ввести в танк Т-34 новый люк механика-водителя с двумя наблюдательными приборами и произвести в течение года замену в прежде выпущенных танках старых люков новыми.

Серийный образец орудия Ф-34.

7. Разработать и испытать вариант танка с торсионной подвеской и уширенной башней (переход на торсионную подвеску позволял увеличить объем боевого отделения на 17-20% и довести запас топлива до 750 л, а вес подвески снизить на 300-400 кг).

8. Гусеничную цепь цевочного зацепления перенести в вариант Т-34 с торсионной подвеской.

С этого момента стало окончательно ясно, что удовлетворить всем пожеланиям по улучшению Т-34 в рамках существующей машины невозможно, и вскоре было санкционировано создание принципиально нового танка.

Те же и Ф-34

20 ноября 1940 г. на испытания танка Т-34 была подана новая 76,2- мм пушка Ф-34. созданная в ОКБ- 92 группой П. Муравьева под общим руководством В. Грабина по заказу ГАУ. Разработка пушки была начата согласно договору от 2 июня 1940 г. для вооружения «среднего танка нового типа» для «борьбы с живой силой и противотанковой артиллерией на больших расстояниях.

а также средними и тяжелыми танками новых типов, защищенных броней 40-60 мм». Согласно требованиям НКСМ, выдвинутым на основании решения КО при СНК и ЦК ВКП(б) от 13 июня 1940 г., для вооружения нового среднего танка требовалось 76-мм орудие с баллистикой пушки Ф-22 (длина ствола – 50 калибров). Приказом по НKB № 164 сс от 14 июня 1940 г. заводу N9 92 предписываюсь начать испытания нового орудия с полевого станка с 1 сентября 1940 г.

Для ускорения разработки П. Муравьев и В. Норкин использовали задел по эскизному проекту 76,2-мм танковой пушки большой мощности Ф-27, разработанной в инициативном порядке в начале 1940 г., а также документацию на уже освоенное в серии орудие Ф-32. Несмотря на то что прототипом при разработке всех указанных орудий являлась пушка Ф-22, новая танковая пушка отличалась от нее не только установкой, а от серийной танковой Ф-32 (выпуск которой велся на Кировском заводе) не только длиной ствола. Была значительно снижена трудоемкость изготовления казенника. В частности, вместо механообработки введено фасонное литье, штамповка, точечная сварка, уменьшено количество легирующих металлов в пользу углеродистой стали.

С 15 по 25 сентября 1940 г. орудие Ф-34 проходило программу заводских испытаний с полевого станка (от орудия Ф-22 УС В). 1 октября опытное орудие было установлено в башне танка БТ-7А и поступило на 2-й этап заводских испытаний – обкатку. По требованиям технологического характера в сентябре 1940 г. длина ствола орудия Ф-34 была уменьшена до 41 калибра, и в таком виде оно рассматривалось для установки в башню танка Т-34.

14 ноября НКО был издан приказ № 0320 «О проведении полигон- но-войсковых испытаний 76,2-мм танковой пушки завода № 92, установленной в танк Т-34».

Отчет о завершении заводских испытаний отправился в НКВ и ГАУ 20 ноября, а поскольку никаких серьезных недоработок в конструкции пушки найдено не было, то 21 ноября орудие предстаю перед приемочной комиссией НКО.

В тот же день на Гороховецком полигоне начались испытания орудия Ф-34 в башне танка Т-34 с экипажем 14-й тд. За три дня из опытного орудия было выпущено 2807 снарядов с максимальной скорострельностью до 5 выстр/мин. При этом отказов в работе орудия обнаружено не было, и пушка Ф-34 рекомендовалась для принятия на вооружение.

В ходе устранения недостатков, выявленных при испытаниях, с 26 ноября по 17 декабря в конструкцию пушки были внесены следующие изменения: изготовлен новый цилиндр тормоза, кожух; добавлена специальная трубка для упрощения наполнения накатника жидкостью: для уравновешивания укороченного орудия сделаны вырезы в стенках гильзоулавливателя.

В начале декабря 1940 г. заседание КО при СНК и ЦК ВКП (б) приняло решение, одним из пунктов которого предписывалось заводу № 92 начать валовый выпуск орудий Ф-34 для танка Т-34 образна 1941 г. с 1 января 1941 г. с отгрузкой первых 300 экземпляров в марте 1941 г. Решение было составлено оригинально, так как им вроде бы принимался в массовое производство танк Т-34 второй серии, вооруженный Ф-34, но вопрос о принятии на вооружение самой Ф-34 решен не был, хотя поднимались вопросы не только о ее производстве и установке на танк, но и вопросы ремонта орудий в войсках и т.д.

Испытания опытного образца 76,2-мм пушки Ф-34 в башне танка Т-34. 1940 г

Танк КВ-1, вооруженный 76,2-мм орудием Ф-34. Февраль 1941 г.

При подготовке производства Ф-34 на заводе № 92 впервые в полном объеме был применен т.н. «скоростной метод», упоминаемый в воспоминаниях В. Грабина, что позволило начать выпуск орудий через 13 дней после принятия решения об их массовом выпуске.

При разработке технологии массового выпуска в Ф-34 впервые были применены литой кожух и литая люлька орудия из углеродистой стали, что весьма значительно снижало стоимость серийного образца. Особенностью первых Ф-34 было то, что они имели двухслойный ствол со свободной трубой и затвор, не совместимый с затворами полевых орудий.

В феврале 1941 г. завод № 92 отгрузил первые 82 орудия Ф-34, а с марта 1941 г. вышел на запланированную мощность. Интересно отметить, что официально орудие Ф-34 было принято на вооружение только в конце июля 1941 г., но его выпуск не был инициативным, как указывает в воспоминаниях В. Грабин, а полностью регламентировался приказами и планами НКО. НКВ и НКСМ.

Орудие Ф-34 было не только мощным, но также дешевым и технологичным. Стоимость Ф-34 оказалась почти на 20% ниже, чем Ф-32, что отражалось на объеме их выпуска. Все рассказы о том, что за недостатком Ф-34 на танк Т-34 ставились орудия Ф-32 и «сорокапятки», нужно читать с точностью до наоборот. Единственной танковой пушкой, которая в 1941 г. выпускалась в необходимом количестве, была именно Ф-34 (ее производством занимались заводы № 92 и № 13), а не хватало как раз Ф-32 (с трудом выдаваемых Кировским заводом). Именно Ф-34 являлась с момента своего рождения конкурентом Ф-32 в вооружении КВ. Согласно приказу зам наркома обороны Г. Кулика от 18 февраля 1941 г., орудие Ф-34 было установлено в башне танка КВ-1, причем испытания были проведены в феврале-марте 1941 г. и дал и положительный результат. Но весной 1941 г. для KB ожидалась пушка с баллистикой зенитного орудия обр. 1931 г. (Ф-27/ЗИС-5), и данное вооружение тяжелого танка было признано неперспективным.

Танк Т-34 выпуска 1941 г. Вид сзади.

Последние штрихи в мирной жизни

С началом новою, 1941 г. никакого особого прорыва в производстве Т-34 не произошло. В январе и феврале выполнение месячных планов сдачи танков было еще далеко от выполнения, но в марте 1941 г. объем выпуска Т-34 заметно увеличился. Новые боевые машины уже значительно отличались от тех трех танков, что в конце ноября вышли в длительный испытательный пробег по маршруту Харьков – Москва – Смоленск – Гомель – Киев – Полтава – Харьков. Причем отличия были не только внешние. Танки подешевели почти на греть – с 429 256 до 305 295 руб. Упростился техпроцесс сборки корпуса, и хоть качество сварных швов еще не шло ни в какое сравнение с немецкими, но надрывы в них встречались все реже. Литые башни резко увеличили выход годных и при этом высвободили сварочное оборудование и подготовленные кадры. Кроме того, бронировка и монтаж Ф-34 не шли ни в какое сравнение с таковыми у Л-11 при большей мощности орудия Ф-34. Правда, план выпуска танков Т-34 пока еще не был выполнен, но процесс их сдачи с первого предъявления уже не выглядел необычным.

Улучшалось и качество работы смежников. Первые 300 орудий Ф-34 поступили на сборочный участок без выбраковки, траки Сталинградского тракторного завода (СТЗ), введенные в марте 1941 г., уже выдержи ваз и не менее 2000 км пробега, дизель В-2 преодолел на стенде временной барьер в 100 часов, прервав, таким образом, судорожные попытки харьковчан спешно создать дизель-мотор М-250 с ресурсом не менее 250 часов, а также остановив эскизное проектирование дизеля Сталинградского тракторного завода.

Май 1941 г. стаз первым месяцем, когда В. Малышев мог наконец вздохнуть свободно. Итоговые цифры сдачи Т-34 почти совпали с плановыми, и июнь ожидался еще более перспективным.

Устройство танка Т-34 (довоенного выпуска)

Танк Т-34 имел классическую схему общей компоновки с отделением управления впереди машины, боевым отделением в центре и моторно-трансмиссионным в корме.

В отделении управления полевому борту находилось рабочее место механика – водителя, справа стрелка-радиста. Перед войной стрелок-радист выполнял также обязанности помощника водителя и моториста танка. Он был вооружен 7,62-мм курсовым пулеметом ДТ в шаровой установке лобового листа. Пулемет оборудовался диоптрическим прицелом.

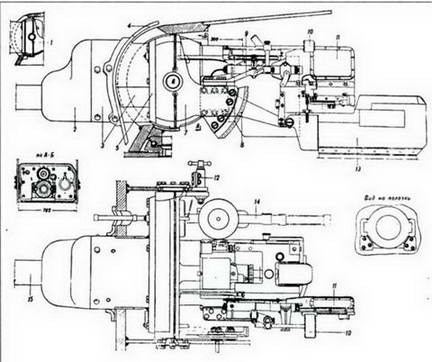

Установка 76,2-мм танковой пушки обр. 1939 г. (Л-11) в башне танка Т-34.

Боевое отделение включаю в себя также вращающуюся башню, в которой размещался наводчик орудия (башнер) танка. Согласно предвоенным воззрениям роль командира танка первоначально выполнял заряжающий, который в обязательном порядке должен был иметь свой наблюдательный прибор кругового обзора. Однако уже весной I94I г. роль командира танка начала переходить в руки командира башни, так как совмещать обзор местности одновременно с заряжанием орудия было затруднительно, тем более что перископических смотровых приборов остро не хватало.

Т-34 был первым танком, вооруженным длинноствольной пушкой с баллистикой дивизионного орудия. Первоначально его вооружение состояло из полуавтоматической 76,2-мм пушки с клиновым полуавтоматическим затвором и длиной ствола 30 калибров, имевшей начальную скорость бронебойно-практического снаряда 612 м/с.

Угол возвышения орудия составлял -5° +25°. Практическая скорострельность при стрельбе с места составляла до 5 выстр/мин, на ходу – до 2 выстр/мин. Имелась возможность отключения полуавтоматики затвора в условиях встречного ветра, чтобы уменьшить загазованность боевого отделения.

Боекомплект орудия состоял из 77 унитарных выстрелов, в том числе 20 бронебойных, 20 шрапнелей и 36 осколочно-фугасных (в руководстве орудия Л-11 имеется разночтение, гак как 20+20+36=76, но общий объем Б К указан как 77 выстрелов), или 18 выстрелов бронебойных и 60 осколочно-фугасных (опять разночтение, так как 18+60=78).

Механизм поворота башни был как ручной (первые 75 танков), так и с электрическим приводом.

Для наведения орудия Л-11 использовались телескопический ТОД-6 и перископический ПТ-6-1 прицелы. С пушкой спарен второй 7,62-мм пулемет ДТ.

Всего было выпущено от 452 до 458 танков Т-34, вооруженных пушкой Л-11, а также, возможно, ряд танков ленфронта и 11 танков, выпущенных в Нижнем Тагиле в январе 1942 г., также получили орудие Л-11 первые в ходе ремонта вооружения, а вторые -из числа эвакуированного задела.

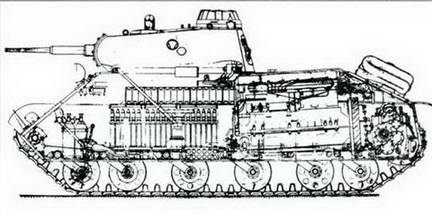

Компоновка танка Т-34. Осень 1940 г.

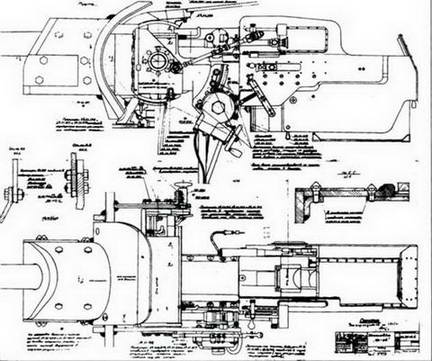

Установка 76,2-мм танковой пушки обр. 1940 г. (Ф-34) в башне танка Т-34.

Летом 1940 г., в связи с недостаточным объемом выпуска орудий Л-11 и Ф-32, половина из выпускаемых Т-34 должна была временно вооружаться 45-мм танковым орудием обр. 1938 г. Установка 45-мм орудия была в целом подобна спаренной установке танка А-20, но без уравновешивающего механизма. Однако благодаря реорганизации артиллерийского производства Л КЗ, проведенной в первой половине 1940 г., и форсированному производству орудий Л-11 необходимость в вооружении Т-34 45-мм пушкой отпала.

В марте 1941 г. в производство пошел танк Т-34 третьей серии, вооруженный 76,2-мм орудием Ф-34. Боекомплект орудия танков, выпускаемых заводом № 183, увеличился до 100 выстрелов, а пулеметов уменьшен. Однако танки выпуска СТЗ сохранили прежние боеукладки.

Бронекорпус Т-34 изготавливался из листов стали МЗ-2, закаливаемых на среднюю и высокую твердость. Лобовой, кормовой лист и надкрылки установлены пол большими углами, что способствовало рикошету остроголовых снарядов. Недостатком корпуса была сложная форма внутреннего объема, усугубляемая за счет шахт подвески, а также то, что прочность лобовой брони нарушалась наличием в нем люка механика- водителя. Первоначально на производство танка шли листы десяти различных толщин, что усложняло изготовление танка. Поэтому в начале 1941 г. номенклатура листов была пересмотрена в сторону их уменьшения.

С конца октября в серию пошла литая башня с толщиной стенок 52 мм, значительно снизившая трудоемкость изготовления танка за счет высвобождения нескольких высококвалифицированных сварщиков. Первые месяцы литые башни устанавливались на каждом втором танке, произведенном заводом № 183 с планом прекращения производства сварных со второго полугодия 1941 г. Однако СТЗ продолжал выпускать танки со сварными башнями и позднее.

В результате проведенных доработок и изменений масса танка Т-34 «обр. 1941 г.» возросла с 25,6 до 27,2 т.

В качестве противопожарного оборудования на машине устанавливались два переносных огнетушителя.

4-ступенчатая КПП танка Т-34 выпуска 1941 г.

В моторно-трансмиссионном отделении танка вдоль оси корпуса устанавливался четырехтактный двенадцатицилиндровый V-образный дизельный двигатель В-2 (В-2- 34) мощностью 480-500 л.с. Пуск двигателя производился электростартером СТ-700 мощностью 15 л.с. или сжатым воздухом.

Емкость основных топливных баков на ранних танках составляла 455 л, но в начале 1941-го доведена до 520 л (позднее – до 640 л). В октябре 1940 г. танк начал комплектоваться четырьмя дополнительными наружными коробчатыми топливными баками общей емкостью 140 л. Запас хода танка по шоссе достиг 300 км.

Трансмиссия Т-34 состояла из многодискового главного фрикциона сухого трения, четырехступенчатой коробки передач, двух бортовых фрикционов с ленточными тормозами плавающего типа и двух однорядных простых бортовых редукторов.

Подвеска танка – индивидуальная, свечная (пружинная). Спиральные пружины помещались в наклонных шахтах по бортам корпуса.

Ходовая часть танка состояла из десяти сдвоенных обрезиненных опорных катков большого диаметра, двух направляющих обрезиненных колес и двух ведущих колес заднего расположения. Ведущие колеса имели гребневое зацепление с гусенич ными траками. Танк комплектовался литыми траками шириной 550 мм.

Электрооборудование Т-34 было выполнено по однопроводной схеме с напряжением бортовой сети 24 В (цепь стартера) и 12 В (прочие потребители). В качестве источников электроэнергии использовались четыре аккумуляторных батареи 6СТЭ-128 с напряжением 12 В и емкостью 128 А- ч и генератор ГТ-4563-А мощностью I кВт и напряжением 24 В.

Для поддержания связи в танке служили радиостанция 71-ТК-З (устанавливалась по планам на каждой третьей машине) и ТПУ-3. Первоначально радиостанция устанавливалась в башне танка, а с сентября 1940 г. (начиная с танка № 27) она была перенесена в носовую часть корпуса. В связи с установкой радиостанции боекомплект танка был изменен. Для командирских и линейных машин, оснащенных радиостанциями, боекомплект пулеметов составлял соответственно 2898 и 3906 патронов.

Испытания опытного образца 76,2-мм пушки Ф-27 (ЗИС-5) в танке КВ. Весна 1941 г.

Согласно постановлению Комитета Обороны Кировский завод в 1941 г. должен был значительно расширить производство KB, доведя их количество в РККА до 1000 штук. Понятно, что это требовало расширения производственной базы. В феврале по распоряжению наркома тяжелого машиностроения А. Ефремова расположенный по соседству механический завод имени Молотова был передан Кировскому заводу. Это позволило ввести в строй Кировского завода новые специальные танковые цехи – сборочный СБ-2 и сдаточный СД-2, перестроить механический МХ-2. Расширить и прочие цехи – литейные, кузнечные, термические и др.

Но этого было мало. Чтобы выполнить программу выпуска КВ. нужно было снизить сложность танка, чтобы увеличить его удельный выпуск. Наибольшие проблемы вызывали трудоемкость изготовления корпуса и трансмиссия.

Первой проблемой, которая была призвана к решению, стало вооружение. Дело в том, что постановлением Комитета обороны № 45сс от 26 января 1940 г. на вооружение KB было принято 76,2-мм танковое орудие Ф-32. Причем Кировский завод должен был освоить во 2-м квартале серийный выпуск орудия с общим выпуском 30 шт. до I июля и развернуть его валовое производство с 1 августа 1940 г.

Но завод указанного решения не выполнил, продолжая «продвигать» свою танковую пушку Л-11, совершенствуя и упрощая ее конструкцию. В апреле завод заручился поддержкой В. Малышева, который в письме начальнику Комитета Обороны положительно отзывался об Л -11, но все было тщетно. Чудес не бывает, и завод при обещании ежемесячного выпуска 110-130 пушек смог сдать заказчику с 20 августа до конца года толь ко 50 орудий Л-11 из предъявленных 85, тогда как заказ на них составлял 130 шт.

Интересно отметить, что уже в ноябре 1940 г. был поднят вопрос недостаточной мощности вооружения тяжелого танка KB, ведь даже средний танк было решено вооружить более мощным орудием Ф-34.

Поэтому ОКБ-92 был дан заказ на завершение проектирования 76,2-мм танковой пушки большой мощности. Разработка орудия Ф-27 была завершена еще в 1940 г, а весной 1941 г. оно было изготовлено в металле и прошло полигонные испытания. Но длина ствола орудия была сочтена чрезмерно длинной. Также излишне длинным для работы внутри боевого отделения танка оказался и 76-мм выстрел ЗК, который не давал никаких преимуществ, кроме несколько большей толщины пробиваемой брони.

Но более крупнокалиберная артсистема была заказана для танка КВ-3, освоением которого отныне занимался Кировский завод, а развитие КВ. равно как и орудия Ф-27 для него, весной 1941 г. было прекращено.

Пробная отливка башни танка КВ. 1941 г.

В планах на 1941 г. по улучшению танка KB стоял переход на выпуск танка по типу КВ-1, но с броней 90 мм. командирской башенкой, планетарной трансмиссией, улучшенными бортовыми передачами. Эта модификация проходила под заводским индексом как Т-222. или «Объект 222».

Все основные узлы данного танка испытывались весной 1941 г. в корпусе КВ-1, а запуск их в производство ожидался летом – в июне-августе. Однако уже 25 мая в связи с принятием решения о переходе Кировского завода в августе 1941 г. на выпуск танка КВ-3 главный инженер Кировского завода попросил исключить из плана опытных работ следующие пункты:

« 1. Командирская смотровая башенка с круговым обзором;

2. Смотровой прибор для водителя танка KB с горизонтальным обзором в 120гр. и вертикальным в 25гр., с механической очисткой от снега;

3. Поворотный механизм башни танка КВ. обеспечивающий поворот башни от мотора при кренах танка до 20 гр. и поворот от руки при усилии не более 10 кг. Скорость поворота башни – 2 об/мин (при вращении от мотора);

4. Планетарная трансмиссия в существующих габаритах танка с гарантийным сроком работы до 3000 км».

Таким образом, еще за месяц до начала войны все работы, связанные с устранением недостатков и модернизацией танка КВ. были прекращены и танки KB пошли в бой ничуть не лучшими, чем принятые на вооружение.

Но в конце 1940 г. подготовка к выпуску танка KB ведется на Челябинском тракторном заводе (ЧТЗ). куда Кировский завод должен был еще в июне передать один танк KB и документацию на КВ-1 и КВ-2, а к августу и всю технологическую документацию. Но это было выполнено только к октябрю, и потому первые танки KB здесь были изготовлены лишь в феврале 1941 г., а к началу войны было выпушено лишь 133 танка КВ-1 с пушкой Ф-32.

В числе работ по совершенствованию танка KB почему-то не были исключены опыты по производству литых башен и корпусов. Выгоды при этом были очевидны – экономия брони, монолитность отливки и малый уровень механообработки, разгрузка дефицитного кузнечно-прессового и сварочного оборудования.

Но литые детали имели и ряд серьезных недостатков – возможность наличия скрытых дефектов в отливке, неравномерность ее по толщине, дендритная структура, приводящая к меньшей прочности отливки по сравнению с прокатом при равной толщине. Кроме того, броневое литье требовало большего количества легирующих компонентов, чем прокат. Но преимущества перевесили.

В августе 1940 г. специальное техническое бюро (СТБ) под руководством Рудакова разработало конструкцию литого корпуса и башни, а в октябре-ноябре 1940 г. Ижорский и Мариупольский заводы отлили шесть башен, отличавшихся в деталях и один корпус КВ. С 25 января по 5 февраля башни были испытаны обстрелом и осмотрены специальной комиссией. Несмотря на то что бронебойные снаряды калибра 76,2-мм пробивали стенки башен, пути улучшения качества брони уже просматривались, и кроме того, сложность изготовления литой башни была не в пример ниже, чем сварной. Поэтому по результатам испытаний нарком тяжелого машиностроения А. Ефремов доложил К. Ворошилову, что к изготовлению литых башен для КВ-1 и КВ-3 можно было приступать немедленно.

Но по целому ряду причин литые башни танка KB пошли в серию только в декабре 1941 г., а литые детали корпуса в конце 1942 г.
