Легкий танк Т-26

Легкий танк Т-26 обр. 1931 г. с пулеметным вооружением

Легкий танк сопровождения пехоты. Создан на основе английского танка "Виккерс 6-тонный". Постановлением Р В С СССР принят на вооружение 13 февраля 1931 г. Самый массовый танк Красной Армии в предвоенные годы. С 1931 по 1941 г. заводом N° 174 имени К.Е.Ворошилова (г.Ленинград) и Сталинградским тракторным заводом изготовлено 11 218 единиц.

КОНСТРУКЦИЯ И МОДИФИКАЦИИ

Т-26 обр. 1931 г. – первый серийный вариант, наиболее близкий английскому прототипу с размещением вооружения в двух башнях. Корпус – клепаный коробчатой формы. Башни – клепаные, цилиндрической в плане формы. Боевая масса 8 т. Габариты 4620x2440x2190 мм. Экипаж 3 человека. Вооружение: два пулемета ДТ. Боекомплект: 6489 патронов. Двигатель Т-26 (копия английского "Армстронг-Сиддлей") максимальной мощностью 90 л.с. Скорость по шоссе – 31 км/ч, запас хода – 130 км.

Т-26 обр. 1932 г. – в правой башне устанавливалась 37-мм пушка ПС-1 ("Гочкис-ПС") Боекомплект 113 выстрелов и 3087 патронов. Боевая масса 8,7 т. Часть машин оснащалась радиостанцией 71-ТК-1 с рамочной антенной вокруг корпуса. Изготовлено 1626 двухбашенных танков, из них около 450 – с пушечно-пу- леметным вооружением.

Т-26 обр. 1933 г. – однобашенный вариант. Установлена новая цилиндрическая башня с развитой кормовой нишей Вооружение: 45-мм пушка 20К и пулемет ДТ. На части танков – радиостанция 7h ТК-1 с поручневой антенной вокруг башни. С 1935 г. – корпус и башня сварные, с 1936 г. – пулемет ДТ в нише башни, с 1937 г. – на части машин зенитный пулемет ДТ и два пушечных прожектора (на каждой пятой машине) для стрельбы ночью, с 1937 по 1938 гг. – форсированный двигатель мощностью 95 л.с. Изготовлено 6065 единиц.

Т-26 обр. 1938 г. – новая башня конической формы. Незначительные изменения в деталях корпуса. Увеличен объем топливных баков. Вооружение осталось прежним. Пушки выпуска 1937 и 1938 годов снабжены электрозатвором и телескопическим прицелом ТОП-1 (с 1938 г. – ТОС), стабилизированным в вертикальной плоскости. С 1938 г. изъят запасной пулемет, вместо которого введена дополнительная укладка на 32 выстрела. Боевая масса 10,28 т. Габариты 4620x2440x2330 мм. Запас хода 225 км.

Т-26 обр. 1939 г. – подбашенная коробка с наклонными бронелистами. На части машин изъят кормовой пулемет. Двигатель мощностью 97 л.с. Усиленная подвеска. С 1940 г. – гомогенная броня подбашенной коробки толщиной 20 мм, унифицированный смотровой прибор, новый погон башни. На части машин установлены броневые экраны. С 1940 г. – радиостанция 71-ТК-3. Танков с конической башней изготовлено 1975 единиц.

Т-26 обр. 1933 г.

Легкий танк Т-26 обр. 1932 г. с пушечно – пулеметным вооружением и радиостанцией Из 7Н (рамочная антенна установлена по периметру корпуса танка). 1934 г.

Боевое крещение Т-26 получили в Испании. 26 сентября 1936 г. в порт Картахена прибыла первая партия из 15 танков Т-26, а с начала декабря начались их массовые поставки. Главным образом за счет советской помощи к лету 1938 г. армия республиканцев располагала уже двумя бронетанковыми дивизиями. Всего же до конца гражданской войны Советский Союз поставил республиканской Испании 297 танков Т-26 (поставлялись только однобашенные машины образца 1933 г.). Эти танки принимали участие практически во всех боевых операциях, проводившихся армией республиканцев, и показали себя с хорошей стороны. Немецкие Pz.I и итальянские танкетки CV3/33, имевшие только пулеметное вооружение были бессильны против Т-26.

Первой боевой операцией Красной Армии, в которой участвовали танки Т-26, был советско-японский вооруженный конфликт у о.Хасан в июле 1938 г.. В составе 2-й механизированной бригады, 32- го и 40-го отдельных танковых батальонов имелось 257 Т-26. К концу операции 85 из них были подбиты.

Легкий танк Т-26 обр. 1933 г. на маневрах. 1939 г.

В боевых действиях у р.Халхин-Гол з 1939 г. принимало участие небольшое количество огнеметных танков на базе Т-26.

Накануне Второй мировой войны Т-26 главным образом состояли на вооружении отдельных легкотанковых бригад (256 – 267 танков в каждой) и отдельных танко вых батальонов стрелковых дивизий (одна рота). В составе этих частей и подразделений они принимали участие в советско-финской войне и "освободительном походе" в Западную Украину и Западную Белоруссию.

На t июня 1941 г. танковые войска Красной Армии располагали 10 000 танков Т-26 всех модификаций, включая специальные. Они составляли большинство боевых машин а механизированных корпусах приграничных военных округов. В Западном особом военном округе, например, на 22 июня 1941 г. имелось 1136 танков Т-26 – 52% всех танков округа. В механизированных корпусах Юго-Западного фронта, сформированного после начала войны из войск Одесского и части войск Киевского Особого военных округов, имелось 1316 Т-26 – 35% танкое фронта.

По своим боевым качествам танки Т-26 поздних выпусков были в состоянии противостоять большинству немецких танков (за исключением Pz.H1 и Pz.IV), участвовавших в нападении на СССР. В ходе боевых действий первых месяцев Великой Отечественной войны большинство Т-26 оказались потеряны, в основном от огня артиллерии и ударов авиации. Много машин вышло из строя по техническим причинам, вследствие износа материальной части. Оставшиеся принимали участие е боях с немецкими войсками вплоть до 1944 г. (на Ленинградском фронте}. Последней боевой операцией с участием Т- 26 стал разгром японской Квантунской армии в августе 1945 г.

БОЕВАЯ МАССА, т: 9,4.

ЭКИПАЖ, чел.: 3.

ГАБАРИТНЫЕ РАЗМЕРЫ, мм: длина – 4650, ширина – 2440, высота – 2240, клиренс – 380.

ВООРУЖЕНИЕ: 1 пушка 20К обр. 1932 или 1934 г. калибра 45 мм, 1 пулемет ДТ обр. 1929 г. калибра 7,62 мм.

БОЕКОМПЛЕКТ: 136 выстрелов и 2898 патронов (в танке без радиостанции); 96 выстрелов и 2898 патронов (в танке с радиостанцией).

ПРИБОРЫ ПРИЦЕЛИВАНИЯ: телескопический прицел ТОП обр. 1930 г., перископический панорамный прицел ПТ-1 обр.1932 г.

БРОНИРОВАНИЕ, мм: лоб, борт, корма корпуса – 15, крыша – 10, днище – б. башня – 6…15.

ДВИГАТЕЛЬ: Т-26 (типа "Армстронг-Сиддлей*), 4-цилиндровый, карбюраторный, рядный с горизонтальным расположением цилиндров, воздушного охлаждения; мощность 90 л.с.(66,24 кВт) при 2100 об/мин, рабочий объем 6600 см #179;.

ТРАНСМИССИЯ: однодисковый главный фрикцион сухого трения, карданный вал, пятискоростная коробка передач, бортовые фрикционы, бортовые передачи.

ХОДОВАЯ ЧАСТЬ: восемь сдвоенных обрезиненных опорных катков на борт, сблокированных попарно в четыре балансирные тележки, подвешенные на листовых четвертьэллилтических рессорах, четыре поддерживающих катка, направляющее колесо с натяжным механизмом, ведущее колесо переднего расположения со съемными зубчатыми венцами (зацепление цевочное); в каждой гусенице 108 – 109 траков шириной 260 мм, шаг трака 90 мм.

СКОРОСТЬ МАКС., км/ч: по шоссе – 31, по местности – 15.

ЗАПАС ХОДА, км: по шоссе – 140, по местности – 80.

ПРЕОДОЛЕВАЕМЫЕ ПРЕПЯТСТВИЯ: угол подъема, град, – 40, ширина рва, м – 2, высота стенки, м – 0,75, глубина брода, м – 0,8

СРЕДСТВА СВЯЗИ: радиостанция 71-ТК-1, переговорное устройство ТПУ-2 или ТПУ-3,

Легкие танки Т-26 обр. 1933 г. и 1931 г. проходят через деревню. Район Вязьмы, 1941 г.

Танк Т-26 в районе Невской Дубровки. Ленинградский фронт, 1942 год.

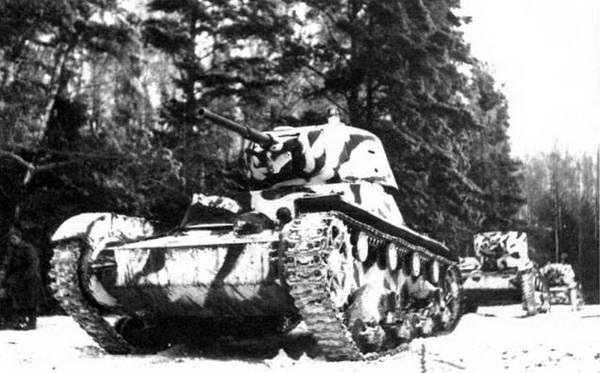

Танки Т-26 (впереди – танк обр. 1939 г.) движутся к линии фронта. Битва за Москву, декабрь 1941 г.

В 1930-е годы танки Т-26 поставлялись е Турцию (60 шт.), Испанию (около 300 шт.), Китай (82 шт.) и Афганистан. В период Второй мировой войны значительное число трофейных Т-26 разных модификаций состояло на вооружении финской армии. Часть из них эксплуатировалась в Финляндии до начала 1950-х годов.

На базе Т-26 выпускалось большое количество боевых машин специального назначения: огнеметные танки ХТ-26 (552 шт.), ХТ-130 (401 шт.) и ХТ-133 (269 шт.), саперные танки-мостоукладчики СТ-26 (71 шт.), телемеханические танки ТТ-26 и ТУ-26 (55 шт.), самоходно-артиллерийские установки и артиллерийские тягачи (83 шт.).

Ремонт танка Т-26 обр. 1938 г. Ленинград, 1942 г.

Танки Т-26 обр, 1939 г. в дозоре на о.Кильдин. 1942 г.

Танки Т-26 обр. 1938 г. на параде в г.Куйбышев (ныне – Самара). 7 ноября 1941 г.

Подразделение танков Т-26 в окрестностях Сталинграда. Юго-Западный фронт, 1942 г. На переднем плане – танк Т-26 обр. 1938 г., за ним – две машины обр. 1933 г.

БОЕВАЯ МАССА, т: 10,25.

ЭКИПАЖ, чел.: 3.

ГАБАРИТНЫЕ РАЗМЕРЫ, мм: длина – 4650, ширина – 2445, высота – 2330, клиренс – 380.

ВООРУЖЕНИЕ: 1 пушка 20К обр. 1934 г, или 1938 г.калибра 45 мм, 3 (1 – зенитный) пулемета ДТ обр. 1929 г. калибра 7,62 мм.

БОЕКОМПЛЕКТ: 186 выстрелов и 3528 патронов (в танке без радиостанции); 165 выстрелови 3087 патронов (в танке с радиостанцией).

ПРИБОРЫ ПРИЦЕЛИВАНИЯ: телескопический прицел ТОП обр.1930 г. или стабилизированный прицел ТОП-1 (на танка* с пушкой обр.1938 г,), перископический панорамный прицел ПТ-1 обр. 1932 Г.

БРОНИРОВАНИЕ, мм: лоб, борт, корма корпуса – 15, крыша – 10, днище – 6, башня – б…15.

ДВИГАТЕЛЬ: Т-26 (типа "Армстронг-Сиддлей"), 4-цилиндровый, карбюраторный, рядный с горизонтальным расположением цилиндров, воздушного охлаждения; мощность 90 л.с.(66,24 кВт) при 2100 об/мин, рабочий объем 6600 см '.

ТРАНСМИССИЯ: однодисковый главный фрикцион сухого трения, карданный вал, пятиско ростная коробка передач, бортовые фрикционы, бортовые передачи.

ХОДОВАЯ ЧАСТЬ: восемь сдвоенных обрезиненных опорных катков на борт, сблокированных попарно в четыре балансирные тележки, подвешенные на листовых четвертьэллипти- ческих рессорах, четыре поддерживающих катка, направляющее колесо с натяжным меха низмом, ведущее колесо переднего расположения со съемными зубчатыми венцами (зацепление цевочное); в каждой гусенице 108 – 109 траков шириной 260 мм. шаг трака 90 мм.

СКОРОСТЬ МАКС., км/ч: по шоссе – 30, по местности – 18.

ЗАПАС ХОДА, км: по шоссе – 225, по местности – 170.

ПРЕОДОЛЕВАЕМЫЕ ПРЕПЯТСТВИЯ: угол подъема, град. – 40, ширина рва, м – 2, высота стенки, м – 0,75, глубина брода, м – 0,8

СРЕДСТВА СВЯЗИ: радиостанция 71-ТК-1 или 71-ТК-З, переговорное устройство ТПУ-3 или ТПУ-2.
