" …один, ноль, … Чудо!"

Хотя имя "МакДоннелл" сейчас хорошо известно во всем мире как марка отличных боевых самолетов, это прекрасное положение дел пришло не в результате счастливого случая и не в одну "звездную" ночь. Действительно путь компании к нынешнему прочному положению был трудным, особенно в период с середины до конца 40-х годов. Тогда ее путь был просто устлан такими причудливыми проектами как "Бэт" ХР-67 – одноместный, высотный истребитель, или носимый истребитель "Гоблин" XF-85, которые не имели развития дальше опытных образцов. А некоторые проекты вообще не оставили и следа даже в самых темных уголках истории авиации.

Нельзя сказать, что конструкторское бюро "МакДоннелл а" не имело шансов на успех. Скорее всего успехи были, но в основном небольшие, только наметившие те высоты, которые были достигнуты в конце 50-х годов с появлением знаменитого "Фантома''-II. Проблески были – такие как "Фантом" FD-1, ставший первым реактивным самолетом, поступившим на вооружение американских авианосцев. Но он выпускался в небольшом количестве, а компания нуждалась в крупном заказе, чтобы выжить при послевоенном сокращении военных расходов.

Новый, увеличенный вариант FD-1 – "Бэнши" F2H оказался более удачливым и принес некоторый успех, правда, благодаря начавшейся корейской войне. Эта война стала лучшим временем для американской военной индустрии. Отпущенные средства позволяли не только развернуть массовый выпуск, но и стимулировать исследовательские работы. К началу корейской войны, в июне 1950 года "МакДоннелл" занималась в основном "Бэнши", одновременно ведя работы над проектом нового истребителя – "Демон".

Начало истории создания F-101 относится еще к первым послевоенным годам, когда ВВС проявили интерес к новому истребителю сочетающему экономичность самолетов с поршневыми двигателями с высокими характеристиками реактивных самолетов. Несколько компаний пытались решить эту задачу. Некоторые решения были довольно оригинальными, например, ХР-81 фирмы "Консолидэтед-Вул- ти". Летные испытания ХР-81 и других конкурсантов типа ХР-83 фирмы "Белл" оказались разочаровающими. Но ВВС США продолжали уделять особое внимание разработке истребителей, способных сопровождать бомбардировщики в дальних полетах. Стремясь получить заказ, "МакДоннелл" стала одной из компаний предложивших свои проекты в начале 1946 года. Инициатива компании была вознаграждена 7 мая, когда было санкционировано продолжение работ над опытным образцом.

Двухмоторный истребитель "МакДоннелл" был оснащен осевыми турбореактивными двигателями "Вестинхауз" J-34 тягой 1360 кг. Воздухозаборники были в корневой части крыла. Двигатели располагались внизу, в хвостовой части фюзеляжа. Такое необычное тогда расположение двигателей высвободило в фюзеляже место для значительного запаса топлива, который требовался для первых реактивных двигателей. Хотя опытный самолет не был вооружен, была предусмотрена возможность установки шести 20-мм пушек в носовой части фюзеляжа. XF-88 имел крыло и стабилизатор стреловидностью 35°. Такое крыло было установлено вместо предполагавшегося прямого крыла. Макетная комиссия состоялась в августе 1946 года на Лэмберт-Филд. В конструкцию были внесены дополнительные изменения, прежде чем 14 февраля 1947 года был подписан контракт АС- 14582. Контракт предусматривал выпуск двух опытных XF-88. Работы над ними начались сразу после подписания контракта.

По завершению первый XF-88 (46-525) был перевезен в испытательный центр ВВС на высохшем озере Мюрок. Первый полет был успешно совершен 20 октября 1948 года. Однако для проекта наступили трудные дни, и не только из- за отставания на полгода с первым полетом. Еще более неприятным было то, что характеристики, полученные на первой стадии испытаний оказались гораздо ниже планируемых, хотя управляемость была хорошей, а необходимая дальность полета была достигнута. Главной проблемой была низкая тяга двигателей. Чтобы поднять максимальную скорость на втором "Вуду" (46-526) установили двигатели XJ-34-WE-22 с форсажной камерой, развивавшими тягу до 1633 кг.

Под новым обозначением XF-88A – второй опытный самолет совершил свой первый полет в 1950 году. Хотя скорость возросла, пропорционально возрос и расход топлива, сократив дальность полета. Однако испытания продолжались до июня 1950 года, когда они были формально завершены. Через два месяца проект был окончательно прекращен в основном из-за недостатка средств. Однако дальнейшие события перевернули судьбу "МакДоннелла" и "Вуду".

Вступив в войну в Корее, США направили на Дальний Восток соединения бомбардировщиков В-29, которые были быстро введены в боевые действия. Вскоре однако выяснилось, что ни один из двух истребителей США находившихся на этом театре военных действий не подходил для сопровождения В-29, хотя и по разным причинам. "Сандерджет" F-84 обладал необходимой дальностью и продолжительностью полета, но вскоре стало ясно, что ему не стоит связываться с более быстрым и маневренным МиГ-15. С другой стороны F-86 "Сейбр" сразу хорошо зарекомендовал себя в боях с МиГами, но он не обладал необходимой продолжительностью полета. Ясно, что САК нуждалась в новом истребителе, сочетающим в себе лучшие качества обоих машин. Все это привело к появлению 6 февраля 1951 года "Основных операционных требований" ГОР-101. Так как "МакДоннелл" уже приложила много сил в этом направлении, фирма воскресила проект XF-88, как основу новой разработки.

На эти требования откликнулись еще несколько фирм. Рассмотрение предложений ВВС США закончили к маю 1951 года. Победу одержал проект "МакДоннелл", хотя потом наступило затишье до октября. ВВС так рассчитывали на этот проект, что направили на его реализацию часть средств от 1952 финансового года, предназначенных для серийного производства F-84F и F-86F, рассчитывая получить новый самолет как можно скорее.

Вскоре после этого, 30 ноября "Вуду" получил официальное обозначение F-101, что было молчаливым признанием значительных отличий нового проекта от первоначального "Вуду" конца 40-х. Главное, новый "Вуду" оказался значительно больше, чем XF-88. Мало сказать, что новый самолет был тяжелее, он имел максимальный взлетный вес до 22680 кг – в два раза больше своего предшественника. По этому показателю из истребителей "сотой серии" F-101 превзошел только "Сандечиф" F-105.

Хотя "Вуду" и увеличился в размерах, он тем не менее сильно напоминал XF-88, сохранив основную конфигурацию последнего. Среди причин приведших к возрастанию взлетного веса главной было решение установить осевые, турбореактивные двигатели "Пратт & Уитни" 3-57, имевшие значительно большую тягу. Их расположение было таким же, что и на XF-88, хотя возросший расход воздуха и потребовал увеличить воздухозаборники.

Удельный расход топлива на J-57 был лучше, чем на двигателях "Вестинхауз" XJ-34, но возросшая тяга означала пропорциональное увеличение общего расхода топлива, что в свою очередь требовало увеличить внутренний запас топлива, и, как следствие, размеры фюзеляжа.

Другие изменения включали установку цельноповоротного стабилизатора, поднятого несколько выше, уменьшение толщины профиля крыла, перемещение элеронов ближе к фюзеляжу. Площадь самого крыла возросла с увеличением корневой хорды в полтора раза.

Пока компания вносила изменения в свой проект, изменились и взгляды ВВС США. Первоначально F-101 рассматривался в качестве временного решения, "ступеньки" к новому дальнему истребителю. Однако, ко времени окончательного выбора, ВВС переменили свое решение, посчитав, что, так называемый, "окончательный" дальний истребитель вполне можно получить путем последовательной модернизации "Вуду". В частности это означало, что на первых F-101 должна быть предусмотрена установка не только уже существующего оборудования, но и перспективных авионики и двигателей так, чтобы по мере поступления новой, более совершенной авионики уже выпущенные самолеты можно было бы соответствующим образом модернизировать.

Одновременно было решено использовать для запуска "Вуду" в производство принцип "сэндвича" (или слоенного пирога). Чтобы ускорить принятие самолета на вооружение, предусматривалось почти сразу после минимальных необходимых испытаний выпустить небольшую серию, одновременно готовя полномасштабное, серийное производство варианта, в который можно было бы быстро внести изменения, продиктованные выявленными недостатками. Таким путем надеялись избежать конструкторских ошибок на возможно ранней стадии и уменьшить стоимость программы устранения возможных недостатков.

15 января 1952 года "МакДоннелл" получила предварительный контракт от ВВС. Производство в Сент-Луисе началось почти немедленно. Вслед за этим, 11 июня был подписан "нормальный" заказ на определенную сумму. 21 июля состоялась макетная комиссия, ставшая первой из целой серии проведенных в течение нескольких следующих лет. Так комиссия 17-18 марта 1953 года исследовала возможность использования самолета как носителя тактического ядерного оружия.

Так как основой для F-101 послужил XF-88, то опытного самолета в привычном смысле слова не было. Первый F-101 (53-2418) стал одним из 29 самолетов, заказанным в 53-м финансовом году. Этот самолет был сдан ВВС согласно плана в августе 1954 года. Самолет был доставлен на авиабазу Эдвардс, откуда он и совершил свой первый полет 29 сентября. Пилот Боб Литтл в этом полете достиг скорости М=1,07. Соглашение о перемирии в Корее тут же отозвалось на программе "Вуду" – ВВС подошли к запуску в серию нового самолета более осторожно. Это отразилось в мае 1954 года на решении задержать финансирование по F-101A до выполнения испытательных полетов "Категории"-П, что привело к отсрочке серийного производства, хотя уже в конце октября 1954 года "замораживание" было снято за несколько месяцев до начала испытаний "Категории"-Н.

К концу 1954 года еще три F-101A поступили на авиабазу Эдвардс. Они предназначались для испытаний по "Категории-I". Именно на этой стадии стало ясно, что имеется целый ряд проблем. В результате испытаний по "Категории-Н" были выявлены недостатки, некоторые из которых оказалось трудно устранить. Наиболее серьезными недостатками были продольное раскачивание и статическая неустойчивость. В отчете о недостатках упоминались даже примеры того, что самолет просто беспорядочно кувыркался. В результате был установлен активный демпфер на систему управления по тангажу. Таким образом, к 1956 году удалось устранить большинство недостатков. Такой же трудноразрешимой проблемой стал помпаж двигателя J-57. Эта и другие проблемы привели к еще одной задержке производства в мае 1956 года, хотя и на короткое время. Тем не менее темп выпуска F-101 был невысоким в течение почти всего 1956 года, пока ВВС проводили пересмотр проекта. Так продолжалось до ноября, когда последние ограничения были сняты. Но даже после этого, решение ВВС США продолжить работу над F-101 было обусловлено значительными изменениями в программе. Чтобы понять, что же произошло, следует вернуться в март 1952 года.

В это время "МакДоннелл" выдвинула официальный запрос ВВС, в котором предлагалось, чтобы первые 33 "Вуду" имели ограничение по перегрузке 6,33g, после чего следовало переключиться на вариант, способный выдержать 7,33g. Но до осени 1955 года программа испытаний и производства первоначальной модели F-101A велись неритмично, и не было никакой возможности обеспечить необходимую доработку конструкции, начиная ранее 116-го самолета. В результате пришлось рассматривать различные варианты модернизации, включая полную переделку первых 115 машин. Но в конце концов, в июне 1956 года ВВС решили принять первую партию, как она есть. При этом обозначение "А" осталось за первой серией, а самолеты рассчитанные на 7,33g получили обозначение F-101C. Затем, в декабре 1956 года произошло очередное, упомянутое выше изменение программы, обусловившие, что последние 96 из 220 первоначально заказанных F-101A следовало закончить в варианте RF-101 С.

Истребитель представлял собой классический средне- план со стреловидным крылом, двумя турбореактивными двигателями и шасси с передним колесом. В конструкции самолета широко был применен титан – шпангоуты фюзеляжа, обшивка в зоне выхлопа двигателей, подкрепления, стенки и узлы крепления крыла. Крыло имело стреловидность 35° по линии четвертей хорд. Относительная толщина 6% У корня и 4,5% на концах. На верхней поверхности имелись аэродинамические гребни, по задней кромке в центральной части большой наплыв. Элероны смещены от концов крыла. Между элеронами и гондолами двигателей расположены большие щитки, которые могут быть использованы в качестве воздушных тормозов. Обшивка состоит из больших монолитных панелей переменной толщины с подкреплениями.

Фюзеляж овального поперечного сечения. Носовой обтекатель выполнен из диэлектрического материала. Герметичная кабина имеет катапультируемое кресло пилота. Оперение имеет стреловидность 35°. Стабилизатор цельно- поворотный, располагается в верхней части киля. Шасси трехстоечное, с носовым колесом. Сокращение пробега осуществляется за счет закрылков, трех тормозных щитков (один в передней нижней части фюзеляжа) и тормозного парашюта.

Двигательная установка состояла из двух двигателей "Пратт & Уитни" J57-P-13 тягой 5440 кг и 6800 кг на форсаже. Воздухозаборники в корне крыла с острыми входными кромками и с устройствами отвода пограничного слоя. Топливо размещалось в фюзеляжных баках емкостью 9600 л. На самолет возможно было подвесить до трех 1705 л топливных бака. Кроме того, самолет был оснащен системой дозаправки топливом в полете как с помощью телескопической штанги, так и с помощью гибкого шланга. В хвостовой части фюзеляжа располагались две горловины для быстрого слива топлива в аварийных ситуациях.

Вооружение самолета состояло из четырех 20-мм пушек М-39Е. Под фюзеляжем имелось три узла подвески для 1800 кг боевой нагрузки.

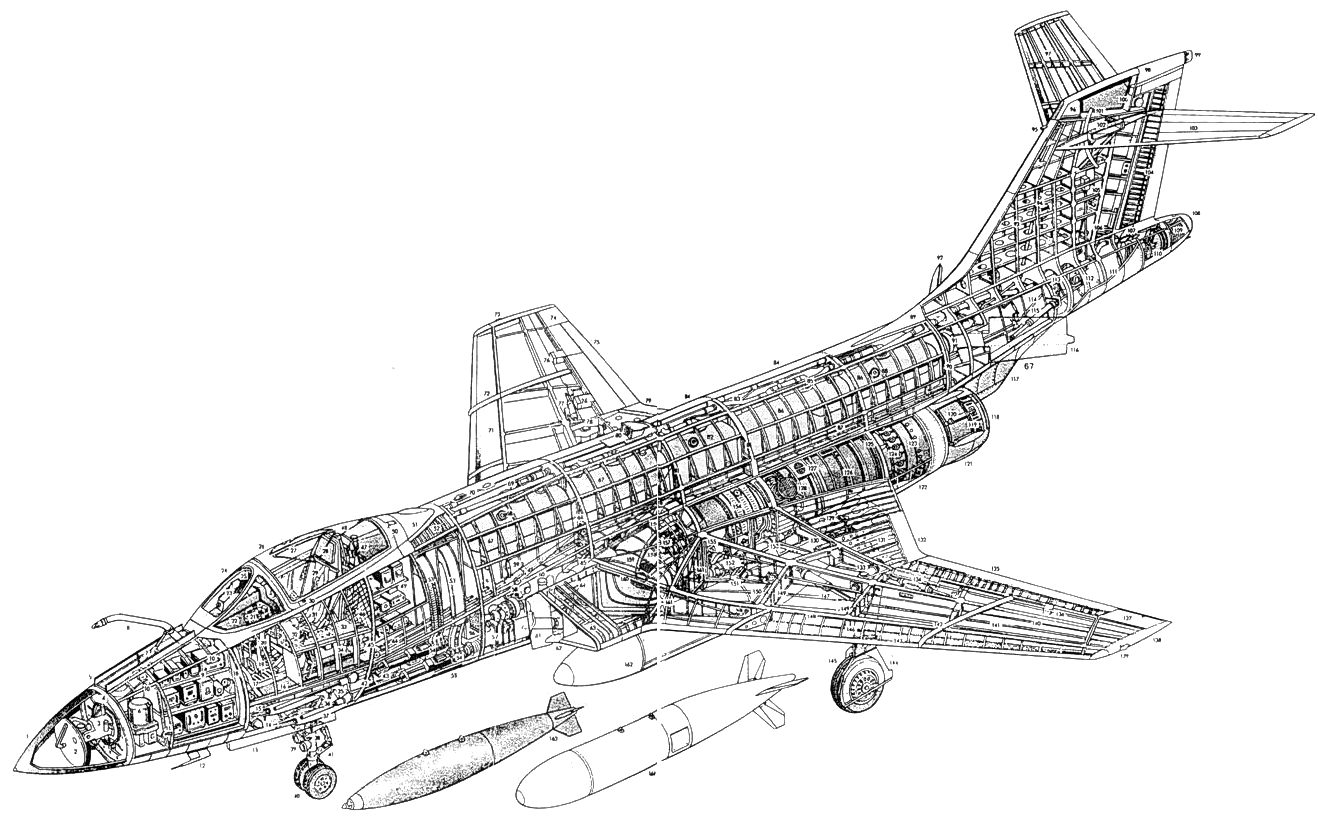

1. Носовой обтекатель 2. Антенна локатора 3. Механизм сканирования локатора 4. Шпангоут крепления локатора 5. Створки отсека пробника системы дозаправки 6. Оборудование локатора 7. Гидравлический цилиндр штанги системы дозаправки 8. Выпущенная штанга системы дозаправки в полете 9. Носовой приборный отсек 10. Панель доступа в носовой отсек 11. Измеритель угла атаки 12. Трубка Пито 13. Створки носового отсека шасси 14. Резервуар аварийного тормоза 15. Порт пушки 16. Пол герметичной кабины 17. Труба кондиционера кабины 18. Передняя герметичная перегородка кабины 19. Педали руля направления 20. Приборная стойка 21. Приборная панель 22. Кожух приборной доски 23. Прицел К- 19(Мк.7) 24. Бронированное лобовое стекло 25. Индикатор локатора МА-7 26. Фонарь кабины 27. Поверхностная антенна вмонтированное в фонарь кабины 28. Изголовник 29. Ремни 30. Устройство внешнего открытия фонаря 31. Катапультируемое кресло пилота 32. Рычаги управления 33. Боковая панель кабины 34. Клапан системы наддува кабины 35. Крепление ствола пушки 36. Шарнир стойки шасси 37. Обтекатель ствола пушки 38. Стойка носового шасси 39. Посадочная фара 40. Колеса носового шасси 41. Двузвенник шасси 42. Нижняя антенна 43. Стволы пушек 44. Проводка управления 45. Проти- воперегрузочный клапан 46. Задняя герметичная перегородка кабины 47. Гидравлика фонаря кабины 48. Гаргот фонаря 49. Задний приборный отсек с навигационным и связным оборудованием 50. Шарнир фонаря 51. Панель доступа к патронным магазинам 52. Патронный магазин на 375 выстрелов 53. Рукава боепитания 54. 20-мм пушка М-39 55. Люк выброса гильз 56. Перфорированная панель 57. Кондиционер 58. Гироскопы автопилота 59. Проводка управления 60. Гидроакка- мулятор 61. Плита воздухозаборника 62. Левый воздухозаборник 63. Каркас воздухозаборника 64. Левый гидроаккомуля- тор 65. Стык крыла с фюзеляжем 66. Главный шпангоут крепления крыла 67. Передний фюзеляжный топливный бак (общий запас – 8123 л) 68. Горловина заправки под давлением 69. Топливопроводы 70. Проблесковый огонь 71. Правая консоль крыла 72. Гребень крыла 73. Правый навигационный огонь 74. Неподвижная секция задней кромки крыла 75. Правый элерон 76. Балансир элерона 77. Гидравлика элерона 78. Шарнир главной стойки шасси 79. Правый щелевой закрылок 80. Поднятый приемник наддува баков 81. Шпангоут крепления двигателя и крыла 82. Центральный фюзеляжный бак 83. Трубки топливопроводов 84. Верхняя съемная панель 85. Верхний лонжерон фюзеляжа 86. Задний фюзеляжный бак 87. Кабель системы управления 88. Горловина бака 89. Основание киля 90. Шпангут крепления хвостового конуса 91. Мембрана системы искусственной загрузки органов управления 92. Правый воздушный тормоз (выпущен) 93. Каркас киля 94. Проводка компаса 95. Воздухозаборник 96. Антенна 97. Каркас правого стабилизатора 98. Законцовка киля 99. Килевой навигационный огонь 100. Балансир руля направления 101. Прорез в киле для стабилизатора 102. Шарнир стабилизатора 103. Левый цельноповоротный стабилизатор 104. Набор руля направления 105. Гидравлика стабилизатора 106. Гидравлика руля направления 107. Дренаж баков (справа и слева) 108. Створки парашютного отсека 109. Отсек тормозного парашюта 110. Механизм выпуска парашюта 111. Каркас хвостовой части 112. Проводка системы управления 113. Управление стабилизатором от автопилота 114. Ниша левого воздушного тормоза 115. Гидравлический цилиндр воздушного тормоза 116. Левый воздушный тормоз (выпущен) 117. Термостойкая плита хвостовой части 118. Сопло двигателя 119. Часть сопла двигателя с изменяемым сечением 120. Гидравлика привода изменения сечения сопла 121. Капот двигателя 122. Нижняя панель доступа к двигателю 123. Канал форсажной камеры 124. Форсунки форсажной камеры 125. Задний шпангоут крепления двигателя 126. Левый двигатель "Пратт & Уитни" J57-P-13 127. Канал сброса воздуха 128. Канал сброса воздуха от компрессора 129. Направляющие выпуска закрылка 130. Гидравлика закрылка 131. Нервюры закрылка 132. Левый щелевой закрылок 133. Шарнир главной стойки шасси 134. Гидравлика управления элероном 135. Каркас левого элерона 136. Противовес элерона 137. Фиксированная секция задней кромки крыла 138. Законцовка крыла 139. Левый навигационный огонь 140. Главный лонжерон 141. Нижняя обшивка, усиленная стрингерами 142. Гребень левого крыла 143. Снимаемая панель передней кромки крыла 144. Створки ниши шасси 145. Левое шасси 146. Стойка шасси 147. Гидравлика уборки шасси 148. Передний лонжерон 149. Нервюры 150. Проводка управления элероном 151. Управление от автопилота 152. Стартер-генератор двигателя 153. Ниша шасси 154. Маслобак на 21 л 155. Передний шпангоут крепления двигателя 156. Воздухозаборник компрессора 157. Гидравлический насос 158. Маслорадиатор 159. Центральное тело воздухозаборника 160. Каркас воздухозаборника 161. Крепления главного лонжерона крыла 162. Подвесной топливный бак на 1700 л (два) 163. 900-кг авиабомба Мк.84 164. Ядерная бомба Мк.7 с тротиловым эквивалентом 1 Мт

Ко 2 маю 1957 года первый F-101A был принят на вооружение на авиабазе Бедстром в Техасе. К этому времени САК перестала заниматься истребителями. В ее руководстве сошлись на мнении, что бомбардировщики В-47 и В-52 могут выполнять свои задачи без истребительного прикрытия. В результате "Вуду" прослужили в этом компоненте ВВС США недолго, а само 27-е крыло стратегических истребителей было переформировано в 27-е крыло тактических истребителей и поступило в состав ТАК 1 июля 1957 года. Вскоре прекратился выпуск модификации F-101A. Последние семь самолетов были поставлены в октябре 1957 года, и к этому времени на вооружение стал поступать F-101C. Первый самолет этой серии поступил в 27-е крыло месяцем раньше.

Хотя "Вуду" был самым современным самолетом, все же он больше напоминал "квадратную затычку в круглой дырке", особенно в отношении взглядов тактического командования. Главное он не подходил к ее достаточно гибкой доктрине, основанной на применении обычного оружия. "Вуду" не подходил ни под одну категорию, требовал сложного обслуживания и к тому же не был приспособлен нести "железки" – обычные авиабомбы. Соответственно ТАК недолго возилось с "Вуду", и истребители "МакДоннелл" в течение 1958 года были переданы в состав ВВС США в Европе. Там они поступили в 81-е крыло тактических истребителей, базировавшееся в Великобритании на базах Бентвотерс и Вудбридж. Найдя свою "экологическую нишу" в Европе, F-101A и F-101C прослужили в 81-м крыле несколько лет, пока их не сменили в 1965-66 гг на F-4C "Фантом".

После этого 29 F-101A и 32 F-101C были модифицированы в тактические разведчики специально для ВВС национальной гвардии. Модификация проводилась фирмой "Локхид" и включала в себя замену встроенных пушек на фотооборудование и установку нового носового обтекателя с окнами для аэрофотокамер. F-101A, переоборудованные таким образом, стали называться RF-101G, a F-101С стали F- 101Н. Модифицированные самолеты в течение 1966-67 гг поступили в 123-е крыло тактических разведчиков, три эскадрильи которого базировались в Арканзасе, Кентуки и Неваде. Самолеты оставались на вооружении до 1972 года. В этот период все три эскадрильи были мобилизованы в январе 1968 года, в составе ответных мер США на захват разведывательного судна "Пуэбло" в территориальных водах КНДР. Подразделения 123-го крыла базировались с июля в Итазуке (Япония) до снятия с боевого дежурства в апреле 1969 г.

Следующей серийной версией стал RF-101A, который подобно F-101A вел свою родословную еще с ГОР-101 – с февраля 1951 года. Тогда компания выражала свои сомнения по поводу пригодности самолета для разведки, но тем не менее "МакДоннелл" провела проектные работы и в январе 1953 года получила контракт на переоборудование двух самолетов в YRF-101 А.

Макетная комиссия по RF-101A состоялась в середине января 1954 года. Первый опытный самолет (54-149) поднялся в воздух 10 мая 1956 г. За ним в июне последовал и первый серийный самолет (54-1494). Разведчик сразу можно было отличить по удлиненному носу с портами для целой батареи фотокамер. Обычный набор был следующим: длинофокусная фотокамера "Фиечайлд" КА-1, одна вертикальная и две наклоненные боковые камеры "Фиечайлд" КА-2 и одна панорамная фотокамера CAI КА-18.

Первые серийные RF-101A имели топливную систему аналогичную системе истребителя, но, начиная с четвертого самолета, внутренний запас топлива был дополнен двумя небольшими крыльевыми баками. Кроме того, несмотря на максимальную оптимизацию для решения разведывательных задач, RF-101A и RF-101C сохранили возможность нести бомбовую нагрузку аналогичную основному варианту.

Так как базовая конструкция уже была хорошо испытана, интервал между первым полетом и поступлением на вооружение оказался коротким. Серийные самолеты поступили в 363-е крыло тактической разведки (в 17-ю эскадрилью) на авиабазе Шэу в Калифорнии в течение мая 1957 года. Хотя поступление этого самолета означало, как ожидалось, значительное усиление разведывательных возможностей ТАК, на деле этого не произошло, так как большинство машин оказались без части оборудования. Например, аэрофотокамеры часто были не поставлены, либо находились в ремонте. Большинство же самолетов использовались для подготовки пилотов в ожидании полного дооснащения.

RF-101А довольно долго находился на вооружении, и даже в небольшом количестве участвовал в боях в Юго-Вос- точной Азии, но в целом первый разведывательный "Вуду" оставил небольшой след в истории ВВС США. Тем не менее RF-101A обладал всеми необходимыми достоинствами разведчика, и уже из первой серии в 35 машин восемь были направлены на Тайвань. Эти самолеты стали первыми "Вуду" вступившими в боевые действия, совершая полеты по сбору разведывательной информации над материковым Китаем. Правда, понесенные потери заставили скоро прекратить использования "Вуду".

Кстати и в составе ВВС США эксплуатационные потери сыграли роль в снятии RF-101A с вооружения. Едва ли дюжина машин сохранилась к началу 70-х годов. Большинство из них находились в Мичигане, в составе 127-го крыла до мая 1972 года, когда они были окончательно списаны.

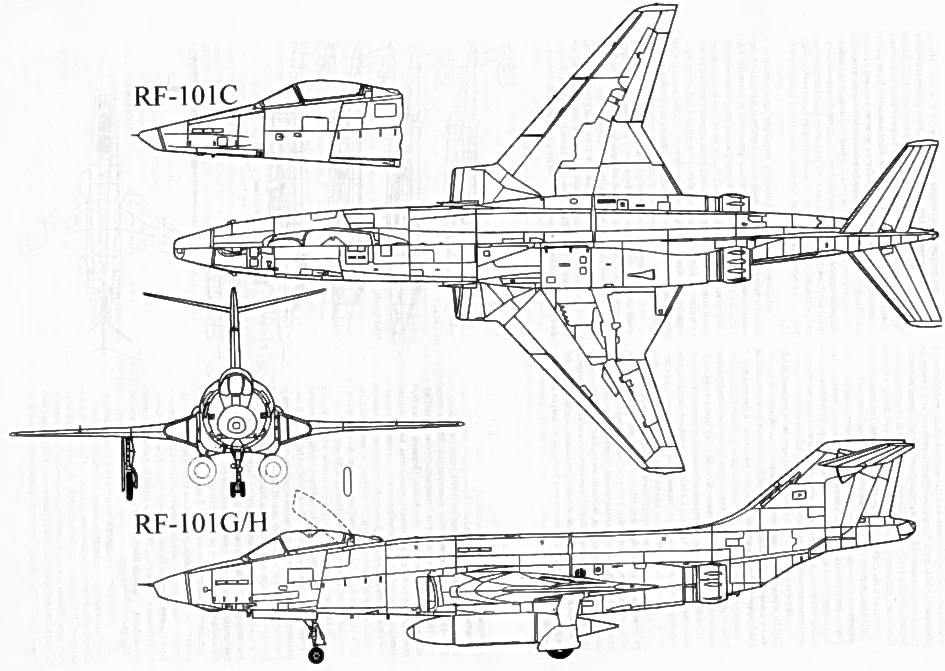

Если по поводу RF-101A еще были вопросы, то в отношении RF-101C их не возникало. После неуверенного старта новый разведчик зарекомендовал себя с самой лучшей стороны. Главное отличие от RF-101A состояло в усиленной конструкции, рассчитанной на перегрузку 7,33g. Первая серия из 70 самолетов была заказана в марте 1956 года. Их количество возросло в декабре, когда было решено закончить последние 96 истребителей в качестве RF-101C.

Первый свой полет RF-101C совершил 12 июля 1957 года и был так же быстро принят на вооружение, поступив в 432-е крыло тактической разведки в Шэу той же осенью. Кроме того, RF-101C в 1958 году попал и за океан в состав ВВС США в Европе и тихоокеанского командования.

Выпуск RF-101C шел быстрыми темпами – 166-й самолет был принят в марте 1959 года. Однако производство к этому времени было прекращено, а на сам самолет свалилось целая груда проблем. Некоторые из них оказались трудноразрешимыми вплоть до начала 60-х годов. Сложность самолета в обслуживании столкнулась с высокими темпами поставок, и одновременно возникли проблемы с материально-технических обеспечением. Еще большие проблемы возникли, когда были обнаружены недостатки конструкции ряда узлов. Их устранение заняло определенное время. Например, тенденция к "подлому" шасси привела к прекращению полетов всех RF-101 в январе 1959 года. В августе последовало еще одно запрещение полетов из-за дефектов в гидравлике. Последовательные доработки решили эти проблемы.

В начале 60-х годов проблемы материально-технического обслуживания были в значительной мере преодолены. Но неприятности для "Вуду" на этом не кончились. Наиболее серьезной проблемой оказались трещины, найденные в обшивке F-101 всех моделей. Трещины были и в створках ниш шасси, в осях колес, в предкрылках и в воздушных тормозах. Кроме того, заметно проявила себя и коррозия, особенно во влажном климате Юго-Восточной Азии, сильно сказавшись на состоянии RF-101 из состава Тихоокеанских ВВС. Некоторые самолеты восстанавливались на месте, но многие оказались в таком плохом состоянии, что их пришлось возвращать в США для полной замены обшивки, что было дорогим и очень долгим делом. В Европе эффект коррозии проявился позже, но в конце концов от нее пострадали и самолеты на базах Бентвотерс и Вудбридж.

Чтобы поддержать самолеты на высоком уровне, ВВС США предусмотрели модернизацию разведывательного оборудования. Однако, такие работы начались только в 1962 году. Работы включали установку новых фотокамер с высоким разрешением и контейнеров с осветительными бомбами. В эти же годы обозначилось усиление конфронтации между Западом и Востоком в связи с "кубинским кризисом". RF-101 приняли участие в активной разведывательной деятельности ВВС США над Кубой, совершая полеты на малой высоте с конца октября по ноябрь. Некоторые из самолетов, задействованных для таких миссий, были срочно перекрашены в двухтонный, зеленый камуфляж. Всего между 26 октября и 15 ноября RF-101 совершили 82 разведывательных полета, фотографируя пусковые площадки ракет и до 100 других потенциальных целей. Хотя боевых потерь не было, во время некоторых полетов разведчики обстреливались из стрелкового оружия. Однако за тысячи километров от Кубы, в Юго-Восточной Азии противник оказался более непреклонным. США постепенно увязали в самую настоящую войну, и RF-101 приняли в ней участие на самой ранней стадии.

Боевое крещение "Вуду" в составе ВВС США произошло почти ровно за год до "карибского кризиса" – четыре RF-101 из состава 15-го крыла тактической разведки прибыли 18 октября 1961 года на аэродром Сон-Нхут. Кроме самолетов в операции "Пайп стим" участвовали шесть пилотов, подразделение фоторазведки и обслуживающий персонал. Первый полет был совершен через два дня после прибытия во Вьетнам. Между 20 октября и 21 ноября, когда самолеты вернулись в Кадену, были совершены 67 вылетов в основном на разведку районов контролируемых коммунистами. Разведка велась и над маршрутами снабжения партизан, например, над районом Чепоне в Лаосе.

После возвращения разведчиков из Вьетнама задача разведки перешла к другому подразделению RF-101 известному как "Эбл-Мэбл". Подразделение базировалось в международном аэропорту Таиланда и состояло из более опытных экипажей, выделенных из состава 45-го крыла с авиабазы Мисава в Японии. Как и в операции "Пайп стим", сначала были задействованы четыре RF-101. Основной целью был Лаос, но постепенно акцент действий сместился на Южный Вьетнам, и в конце концов на последний совершалось до 75 % вылетов. Далее, в июне 1962 года два самолета были выделены на авиабазу Тан Сон Нхут, но в июле, согласно женевским соглашениям, разведывательные полеты над Лаосом были временно прекращены. Соответственно к октябрю 1962 года до 90% вылетов совершалось на Южный Вьетнам. Как следствие, в декабре "Эбл-Мэбл" было перебазировано на Тан Сон Нхут.

Далее состав подразделения стал постоянно наращиваться, достигнув 16 машин в августе 1964 года, вскоре после "танкинского инцидента". По мере втягивания США в войну активность RF-101 постоянно возрастала. Одной из операций, проведенной с участием RF-101, стала "вооруженная" разведка 14 декабря 1964 года. Тогда три "Вуду" провели доразведку целей и фиксацию результатов налета на дорогу № 8 и мост Напе. Вскоре после этого, 8 февраля 1965 года "Вуду" участвовали в первом налете ВВС США на ДРВ вместе с F-100. Здесь "Вуду" понесли первую потерю (став вторым американским самолетом сбытым над Северным Вьетнамом). В течение следующих пяти лет RF-101 понесли чувствительные потери. "Вуду", занимаясь фотографированием результатов налетов, действовали почти всегда в одиночку или под слабым истребительным прикрытием. Как следствие, вероятность быть сбитым резко возрастала – элемент внезапности терялся после первого удара, а вьетнамские зенитчики уже знали, что вслед за ударной группой появится одинокий RF- 101.

Сразу после начала боевой карьеры встал вопрос о повышении разведывательных возможностей RF-101. В основном работы свелись к установке фотокамер "Никон" KS- 72А, но проблемы с камерой задержали ее установку до 1964 года. Модернизация разведчиков началась с тихоокеанского командования, а работы над всем парком самолета затянулись до 1967 года. Кроме того, в течение 1963-65 гг проводились работы, повысившие безопасность полетов и облегчившие обслуживание. Модернизация включала в себя замену главных стоек шасси и установку системы РЭБ.

Разведывательные полеты над Вьетнамом с начала проводились с базы Тан Сон Нхут, но с ростом потребности в быстром отображении боевой обстановки все больше RF- 101 задействовалось в операциях. Разведчики были размещены на базе Удорн в Таиланде и в составе группы "Янки тим" совершали разведывательные полеты над Лаосом, но большей частью над ДРВ. В последствии RF-101 на Удорн поступили в 432-е крыло тактических разведчиков. Полеты над Северным Вьетнамом продолжались до сентября 1967 года, когда с появлением во вьетнамском небе МиГ-21 стало ясно, что время RF-101 прошло. Было решено впредь над ДРВ использовать для разведки только RF-4C "Фантом". Этот приговор повлиял на расстановку сил в Индокитае – оставшиеся RF-101 были сосредоточены на Тан Сон Нхут в составе 45-го крыла. Отсюда они совершали разведывательные полеты над Лаосом и Южным Вьетнамом, иногда они привлекались и для полетов над ДРВ, но только в местах со слабой ПВО. 1 ноября 1970 года 45-е крыло тактических разведчиков было выведено с линии фронта, закончив таким образом девятилетнюю боевую карьеру "Вуду". В течение этого же периода были потеряны в боях не менее 39 RF- 101, 12 пилотов погибли, а 10 попали в плен.

Вывод из Вьетнама не означал конец использования RF-101. Самолет продолжал служить в 363-м крыле в Шэу до февраля 1971 года. После чего большинство оставшихся машин были переданы ВВС национальной гвардии, где для них наступил новый период служебной карьеры. Последний RF-101C был списан из состава 153-го крыла тактических разведчиков в январе 1979 года.

Двигательная установка: два двигателя "Пратт & Уитни" J57-P-13 тягой 6804 кг на форсаже (пять минут) и 4627 кг на номинале (30 минут); запас топлива 8123 кг плюс 2271 л в двух сбрасываемых баках.

Летные характеристики: максимальная скорость – М=1,51 (1617 км/ч) на высоте 10670 м; крейсерская скорость – 885 км/ч; скороподъемность у земли – 171,5 м/с; потолок – 15330 м; боевой радиус действия – 1254 км; перегоночная дальность – 4050 км.

Вес: пустой – около 11800 кг; нормальный – около 17500 кг; максимальный – 21940 кг.

Размеры: размах крыла – 12,09 м; общая длина – 21,14 м; высота – 5,49 м; база шасси – 6,07 м; площадь крыла – 34,19 м2 ; относительное удлинение – 4,3; стреловидность – 35° на 33,2% хорды и 36°36" на 25% хорды крыла.

Экипаж: один пилот

Вооружение: четыре пушки Т-160 с 375 снарядами.

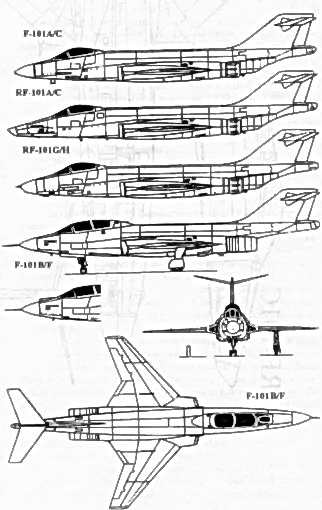

Последней крупной серией "Вуду" стал F-101B, который довольно заметно отличался от своего прототипа, и не только в том, что он был двухместным. Самолет был приспособлен для решения широкого круга задач, включая ведение перехвата и применение управляемых и неуправляемых ракет. Впервые вопрос о таком самолете был поднят командованием ПВО в октябре 1952 года. Но это предложение было отклонено Штабом ВВС, который держался за F-102 "Дельта дэггер". Однако в апреле 1953 года ПВО вновь подняли вопрос о F-101, указав, что такой перехватчик более подходит для службы в удаленных районах США. На этот раз предложение было встречено более тепло – комитет ВВС направил представителям промышленности предложение создать новый перехватчик, чтобы заполнить паузу между F-89 и F-106 "Дельта Дарт". Исследование проектов было закончено в июне 1954 года, когда командование ПВО выбрало предложение "МакДоннелла", как более перспективное. Но до 25 февраля 1955 года никаких особых сдвигов в работе не было, и лишь в марте был подписан контракт на выпуск 28 самолетов.

В конечном счете планировалось выпустить не меньше 651 новых перехватчиков, которым в августе 1955 года было дано обозначение F-101B. Но в конце 1956 года число заказанных самолетов было значительно сокращено, кроме того выпуск самолетов в мае 1 956 года был задержан на несколько месяцев. Все эти препятствия привели к задержке первого полета до 27 марта 1957 года, когда первый F-101B (56-232) взлетел с Лемберт-Филд. Это был единственный F- 101 В, имевший "конструкцию 6,33 g". Последующая программа летных испытаний продолжалась почти два года, закончившись 15 марта 1959 года. Но такая продолжительная "утряска" по крайней мере позволила поставить в состав ПВО хорошо проверенный и полностью боеспособный самолет. В процессе испытаний были выявлены многочисленные недостатки. Наиболее серьезным недостатком оказалась система управления огнем "Хьюз" MG-13. Последняя оказалась морально устаревшей. В результате пилот F-101B не мог адекватно управлять комплексом своего вооружения.

Идеально было бы заменить MG-13 на МА-1 с F-106 "Дельта дарт", чтобы устранить этот недостаток. Но это решение было отклонено по финансовым соображениям. Меньше возражений со стороны ВВС вызвало предложение поднять возможности MG-13 модернизацией центральной ЭВМ. Это предложение было реализовано, хотя оно, конечно, было компромисным. Тем не менее F-101B начал поступать в подразделения ПВО в январе 1959 года. Головной в программе переоснащения стала 60-я эскадрилья истребителей-перехватчиков на базе Отис. Программа поставок выполнялась очень быстро – к концу 1960 года 17 эскадрилий ПВО получили новый самолет.

Производство данного варианта перехватчика закончилось 24 марта 1961 г поставкой 480 самолетов. Общее число выпущенных F-101 достигло 807 машин. Последние 93 перехватчика из состава двух партий по 115 и 120 машин, заказанных по 59 финансовому году, были выпущены с некоторыми отличиями. Некоторое время они имели обозначение F-101F. Из этой партии 66 самолетов были поставлены Канаде в начале 60-х. Далее, во второй половине 1961 года была проведена программа модернизации системы управления огнем – кодовое обозначение "Китти Кар". В результате все перехватчики первых серий были доработаны до уровня последнего "блока-120". С окончанием программы "Китти Кар" все "чистые" перехватчики получили обозначение F-101B.

Так получилось, что обозначение F-101F позже было дано самолетам с двойным управлением. Первоначально планировалось, что около четверти самолетов должны были быть выпущены в варианте с двойным управлением, но реально выпустили только 72 машины в таком варианте. Их позже дополнили еще несколько самолетов – по крайней мере семь, но не больше дюжины – первых серийных или неполностью боеспособных F-101, которые раньше использовались для различных испытаний. Из всех этих самолетов 58 первоначально носили название TF-101B. В 59 финансовом году их дополнили 14 перехватчиков TF-101F. Хотя этот вариант и обладал всеми возможностями перехватчика, он в основном использовался для тренировок и повышенной летной подготовки экипажей. Большинство, если не все эскадрильи ПВО успешно эксплуатировали эти "двухполюсные" самолеты.

Первоначально перехватчик вооружался только ракетами "воздух-воздух" AIM-4 "Фалкон" с инфракрасной или полуактивной головкой самонаведения. Но потом F- 101В получил дополнительный "зубик" в виде ядерной, неуправляемой ракеты "Джени" AIR-2A по программе модернизации с начала 1961 года.

Другой программой модернизации стала, проводимая с 1963 по 1966 годы, работа по проекту "Болт Жорни" (или более прозаично – I.I.P. – "программа модернизации перехватчика"). В результате этой программы почти 350 F- 101BhF-101F получили большую устойчивость к средствам РЭБ и улучшенную систему управления огнем MG-13 – специально для перехвата низколетящих целей. Но безусловно самым заметным пунктом программы "Болт Жорни" стала установка инфракрасного локатора на то место, где чисто формально красовалась система дозаправки топливом в воздухе. Кроме того был доработан и автопилот МВ-5, на конец избавив "Вуду" от многолетних проблем с продольным раскачиванием.

Что касается ВВС США, то F-101B сохранялись в боевых эскадрильях ПВО почти 12 лет. Снятие самолета с вооружения началось в 1968 года, когда количество эскадрильей с "Вуду" сократилось с 15 до 6, но большинство снятых самолетов направлялись в центр долговременного хранения. Еще три эскадрильи были переданы ВВС национальной гвардии в 1969 году, а оставшиеся три последовали за первыми весной 1971 года. Всего семь эскадрилий национальной гвардии были вооружены "Вуду". Их вывод начался с 1977 года, а последний самолет был заменен в составе 111- й эскадрильи перехватчиков национальной гвардии на "Фантом" F-4 только в 1983 году.

Хотя выпущенные по 59 финансовому году "Вуду" первоначально планировались для командования ПВО, большинство из них было вскоре передано Канаде, которая получила 56 F-101F и 10 TF-101F. На канадской службе они были больше известны как CF-101B и CF-101F. После подготовки первых инструкторов на новой машине на авиабазе Хамильтон в Калифорнии под кодовым обозначением "Операция король Рой" первый "Вуду" был поставлен в На- мао (Альберта) в октябре 1961 года. В это же время эскадрилья № 425 приступила к тренировкам, продолжавшимся в Намао до июня 1962 года. После чего эскадрилья была перебазирована в Бэготвиль. Здесь CF-101 дослужили аж до 1984 года. Далее, между ноябрем 1961 года и августом 1962

года были перевооружены в следующей последовательности эскадрильи №№ 410, 416, 409 и 414 – весьма быстро. Правда, № 414 недолго пользовались "Вуду", сдав их в июне 1964 года.

Первая партия перехватчиков использовалась в Канаде до 1970-71 гг, когда 56 оставшихся машин – 47 CF- 101В и 9 CF-101F – были возвращены в США по операции "Крылья мира". В обмен были получены 66 "новых" самолетов из центра долговременного хранения в Дэвис-Монсен, Аризона. Опять же десять самолетов имели двойное управление, и вместе с 56 F-101В они были доработаны по образцу последней модификации. Истребители были поставлены в Канаду в ноябре 1970 г и сохранялись на вооружении до начала 1985 года, когда было расформировано последнее подразделение с "Вуду" – эскадрилья № 416.

Что касается первоначальных канадских самолетов, то 22 из них избежали сдачи в утиль и продолжили свою службу в качестве разведчиков в 192-м крыле национальной гвардии. Под обозначением RF-101B самолеты были переделаны заменой системы управления огнем на фотокамеры. Этот вариант можно было легко отличить по камуфляжу тактической авиации и измененному контуру носовой части. Кроме того существовал еще один вариант RF-101B, известный под более чем странным названием "Камера Броу- ни – 2000 миль в час". Самолет должен был послужить прототипом для серии из 30 машин, которые так и не были выпущены. Модернизация RF-101B проводилась фирмой "Линг-Темко-Воут" в Гринвилле, Калифорния между сентябрем 1971 года и январем 1972 г. Поступив на вооружение весной 1972 года, RF-101B оставались в составе 192-го крыла тактических разведчиков до замены на RF-4C в 1975 году.

После прекращения использования "Вуду" в качестве перехватчиков в Канаде два годных самолета были модернизированы по образцу EF-101B (101067). Последний был специально заказан в США и стал 133-м "Вуду" в составе канадских ВВС. С начала № 101067 был окрашен по светлосерой схеме, но потом получил глянцевую, черную окраску с малозаметными опознавательными знаками и номерами. Самолет служил в роли "агрессора-РЭБ", неся на борту различное радиоэлектронное оборудование. В июне 1984 года самолет потерпел аварию после подлома передней стойки шасси, но был восстановлен. Кроме того еще один CF-101F (101006) использовался эскадрильей № 414 в качестве тренировочного самолета.
