3М

Потребность ВВС в скоростном стратегическом бомбардировщике, способном, взлетев с аэродрома на территории СССР, атаковать цели в США, привела к развертыванию широкого фронта работ по аэродинамике перспективных тяжелых самолетов, их силовым установкам, вооружению и бортовому оборудованию. В работах принимали участие ОКБ, научно-исследовательские учреждения МАП и ВВС, а также ведущие авиационные вузы страны. В Московском авиационном институте этими проблемами занимался В.М. Мясищев, назначенный, после ликвидации в 1946 г. возглавляемого им ОКБ начальником кафедры самолетостроения МАИ. Под руководством Мясищева студентами и аспирантами было сделано большое число проработок стратегических бомбардировщиков различных схем (с прямым и стреловидным крылом, ПД ТВД, ТРД или комбинированными силовыми установками), а также самолетов сопровождения дальней авиации (в частности, в рамках дипломного проектирования студент Д.П. Покаржевский разработал проект самолета-истребителя с воздушным стартом, размещавшегося в бомбовом отсеке бомбардировщика, при этом основные параметры и аэродинамическая схема этого самолета были весьма близки американскому «подвесному» истребителю «Гоблин», хотя автор проекта в то время практически ничего не знал об американской машине). К концу 1940-х годов В.М. Мясищеву удалось сформировать облик стратегического самолета с ТРД, способного после некоторого увеличения экономичности существующих двигателей нести мощное бомбовое вооружение на межконтинентальную дальность.

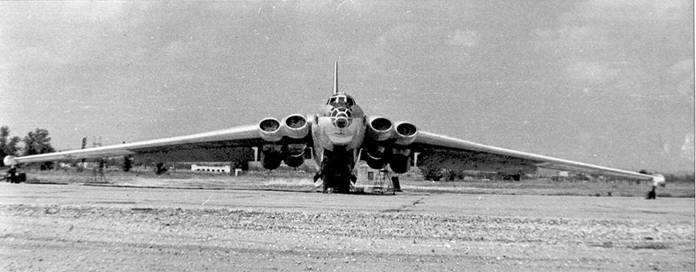

Бомбардировщик ЗМ (вид спереди)

Принимая во внимание большой опыт в области проектирования дальних бомбардировщиков, имевшийся у В.М. Мясищева (в частности, под его руководством в 1942 г. был создан самолет ДВБ- 102, оснащенный гермокабиной, трехопорным шасси и по уровню технических усовершенствований соответствующий американскому самолету Боинг В-29, совершившему первый полет в том же году, а в 1945 г. разработаны проекты стратегического бомбардировщика ДВБ-302 с четырьмя ПД АМ-46 и максимальной дальностью 5000 км и реактивный бомбардировщик РБ-17 с четырьмя ТРД РД-10), Владимиру Михайловичу было предложено возглавить образованное 24 марта 1951 г. новое ОКБ № 23, которому и поручалась разработка межконтинентального реактивного бомбардировщика – аналога создаваемых в США самолетов Боинг В-52 и Конвэр В-60. Одновременно в соответствии с тем же постановлением началось техническое проектирование нового, самого большого в мире боевого самолета (расчетная максимальная взлетная масса – 180 ООО кг). Предварительные исследования и продувки в аэродинамических трубах ЦАГИ 12 различных вариантов самолета позволили определить оптимальный облик нового бомбардировщика. В качестве силовой установки было выбрано четыре турбореактивных двигателя А.А. Микулина со взлетной тягой по 8700 кгс.

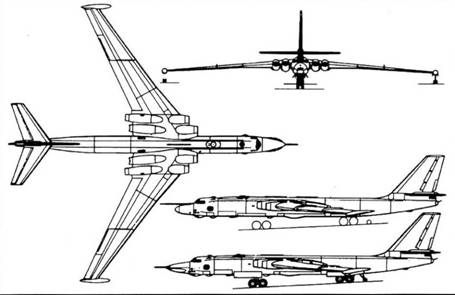

Схема самолета ЗМ, внизу – ЗМД

Предполагалось впервые в нашей стране создать конструкцию стреловидного крыла очень больших размеров (размах более 50 м), необычно большой грузоотсек, велосипедное шасси для сверхтяжелого самолета и герметические кабины новой конструкции; разместить четыре мощных ТРД на стыке крыла и фюзеляжа; обеспечить использование новых систем управления; разместить на борту принципиально новые типы оборудования. Экипаж самолета состоял из восьми человек: штурмана-бомбардира, штурмана- оператора, двух летчиков, бортинженера-стрелка, стрелка-радиста и верхнего стрелка в передней гермокабине, а также стрелка в кормовой гермокабине. Кроме того, в передней кабине было предусмотрено место для оператора радиоэлектронной разведки ПРЭП, не являющегося постоянным членом экипажа. Самолет был вооружен шестью 23-мм пушками в трех башнях – верхней, нижней и кормовой. Все члены экипажа были защищены броней и размещались в катапультных креслах (что выгодно отличало М-4 от новейших английских бомбардировщиков «Вулкан», «Виктор» и «Вэлиент», на которых лишь два летчика имели катапульты, а три остальных члена экипажа в случае аварии должны были выбрасываться из самолета через аварийный люк, что оставляло им сравнительно мало шансов на спасение).

Для ускорения работы по программе ОКБ Мясищева было передано три самолета Ту-4, которые использовались как летающие лаборатории для летной отработки различных систем и оборудования бомбардировщика (в частности, на JIJI испытывались средства спасения, шасси, стартовые ускорители). В рекордно короткие сроки, уже к 1 мая 1952 г., последний чертеж каркаса машины был передан в производство, а 15 мая были выпущены рабочие чертежи на монтаж. Разработка технологической документации выполнялась ОКБ совместно с заводом № 23 и НИАТ. О масштабах работ по постройке бомбардировщика говорит тот факт, что на машине требовалось установить 1 300 000 заклепок, 130 000 болтов, 1500 электрических приборов, протянуть около 60 км электропроводки. Емкость отдельных топливных баков достигала 4000 кг топлива, отдельные заготовки имели вес до 2000 кг, габариты листов обшивки достигали 1800 х 6800 мм при толщине до 6 мм, применялись прессованные профили длиной до 12 м.

В ноябре М-4 был закончен постройкой и перевезен на заводские испытания на летно-испытательную и доводочную базу ОКБ в г. Жуковском. 27 декабря 1952 г. МАП дало разрешение на первый полет самолета, а 20 января 1953 г. новый бомбардировщик впервые поднялся в воздух (экипаж из шести человек возглавлял летчик-испытатель Ф.Ф. Опадчий). В течение 1953 г. было выполнено 28 полетов общей продолжительностью 64 ч. 40 мин. В ходе испытаний была достигнута максимальная скорость 947 км/ч – рекордная для самолетов такого класса – и практический потолок 12 500 м.

23 декабря 1953 г. на летные испытания вышла вторая опытная машина, несколько отличная от прототипа (потребовался выпуск около 4700 новых чертежей). Наиболее существенные изменения включали уменьшение длины фюзеляжа на 1 м; разработку новой передней стойки шасси и изменение конструкции задней стойки, что позволило увеличить взлетный угол атаки с 7,5° до 10,5°; увеличение площади закрылков на 20% и угла отклонения закрылков с 30° до 38°; установку наружных узлов подвески управляемых бомб; широкое применение высокопрочного сплава В-95. В результате всех усовершенствований удалось снизить массу планера на 850 кг, а длину разбега (без стартовых ускорителей) на 650 м.

Постановлением СМ СССР от 19 сентября 1953 г. заводу № 23 предписывалась постройка опытной партии самолетов М-4 – трех в 1954 г. и восьми в 1955 г. 15 апреля 1954 г. бомбардировщик был официально представлен на государственные испытания, которые начались 4 мая 1954 г. Таким образом, несмотря на то что техническое проектирование самолета В.М. Мясищева началось на два года позже, чем аналогичного американского бомбардировщика Боинг В-52, М-4 поднялся в воздух лишь десять месяцев спустя после первого полета американской машины, а серийный выпуск реактивных стратегических бомбардировщиков в России и США начался практически одновременно.

Бомбардировщик ЗМ

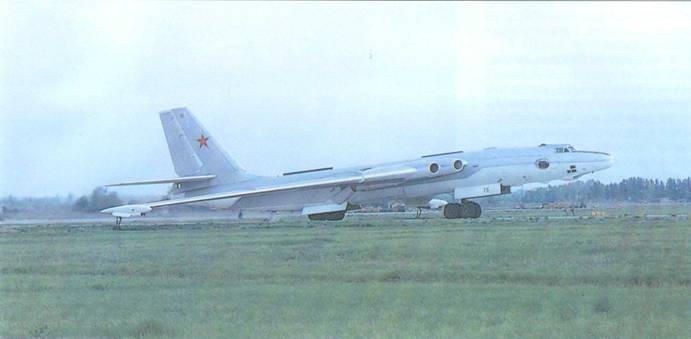

ЗМ (вид сбоку)

Из-за малой длины ВПП заводского аэродрома первые серийные самолеты с отстыкованными консолями крыла на специальной барже перевозились по Москве-реке в г. Жуковский, на аэродром ЛИИ, где находилась летно-доводочная база ОКБ В.М. Мясищева. В дальнейшем был освоен и взлет бомбардировщиков с филевского аэродрома.

1 мая 1954 г. самолет М-4 был впервые публично продемонстрирован на воздушном параде над Красной площадью, его появление вызвало сильный международный резонанс, в США впервые заговорили о техническом отставании от России в области дальнебомбардировочной авиации.

В ходе летных испытаний выявился сильный «шимми» носовой колесной тележки, что даже приводило в ряде случаев в срыву с креплений бомбардировочного прицела. Однако проблема была решена довольно быстро: по рекомендации ЦАГИ изменили демпфер передней стойки и уменьшили размеры колес.

Один из самолетов М-4, проходивший войсковые испытания на аэродроме в г. Энгельсе, в 1955 г. был задействован в качестве своеобразной мишени при отработке военными летчиками из Центра боевого применения ВВС (одно из его подразделений базировалось тогда на аэродроме Разбойщина под Саратовом) методики атаки скоростного бомбардировщика с передней полусферы. Существовало мнение, что такие атаки при скоростях истребителя и бомбардировщика, приближающихся к 1000 км/ч, выполнить нельзя (в частности, к такому выводу пришли в США, где реактивные бомбардировщики В-47 и В-52 оснастили лишь кормовой стрелковой точкой, оставив переднюю полусферу незащищенной). «Огонь» по М-4 из кинофотопулемета открывался на предельной дистанции (около 3000 м), выход из атаки выполнялся вниз, под бомбардировщик (по словам летчика Е.М. Ильина, проводившего испытания, при «стрельбе» силуэт гигантского самолета по мере сближения постепенно занимал чуть ли не весь прицел истребителя МиГ-17). Было установлено, что МиГ-17 могут успешно атаковать реактивный бомбардировщик не только «в хвост», но и «в лоб», что оправдывало сохранение на М-4 мощного пушечного вооружения, обеспечивающего зону обстрела, близкую к сферической.

В 1956 г. на втором опытном М-4 отрабатывалось применение самолета в качестве торпедоносца, действующего против крупных морских целей, что значительно расширяло область боевого применения машины. Следует заметить, что в дальнейшем «морская , тематика» стала одной из главных для всех отечественных тяжелых бомбардировщиков, однако их основным оружием стали не торпеды, а противокорабельные ракеты.

Из-за недостаточной экономичности двигателей АМ-3 первые серийные бомбардировщики не показали требуемой межконтинентальной дальности (вместо 9500 км практическая дальность полета самолета М-4 с нормальной бомбовой нагрузкой 5000 кг составляла лишь 8500 км). Требовались работы по дальнейшему повышению ЛТХ бомбардировщика. Одним из путей решения возникших проблем была установка на самолет новых, более экономичных двигателей. В ОКБ были выполнены компоновочные работы и соответствующие расчеты вариантов самолета с двумя ТРД ВД-5 В.А. Добрынина, четырьмя и шестью АЛ-7 A.M. Люлька и четырьмя АМ-ЗФ А.А. Микулина (в частности, с четырьмя АЛ-7Ф самолет должен был иметь практическую дальность с 5000 кг бомб 12 000 км и потолок над целью 14 000 м). В 1956-57 гг. на самолет М-4 установили двигатели РД-ЗМ5, созданные под руководством П. Зубца. В дальнейшем их заменили на ТРД РД-ЗМ- 500А с тягой на максимальном режиме 9500 кгс, а на «чрезвычайном» режиме – 10 500 кгс. С новой силовой установкой самолет развил максимальную скорость 930 км/ч на высоте 7500 м и достиг потолка 12 500 м.

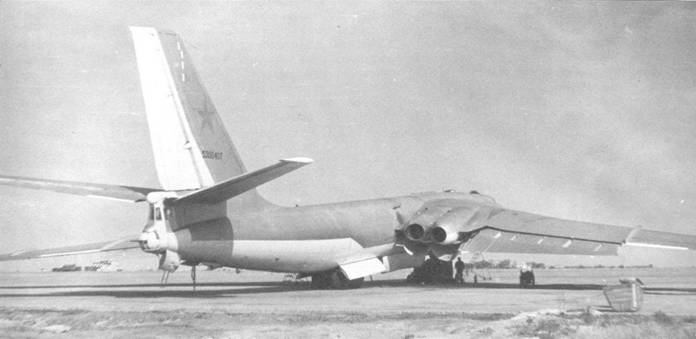

Бомбардировщик ЗМ (вид сзади)

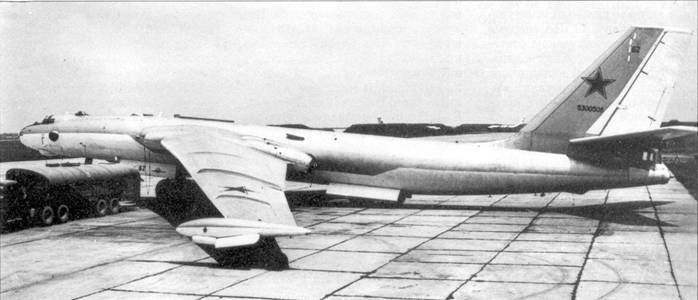

Самолет ЗМ готовится к старту

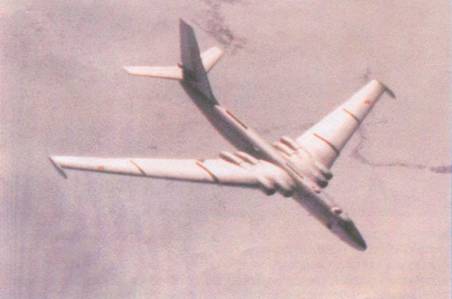

ЗМ в полете

Большая дальность полета позволяла использовать бомбардировщик М-4 в качестве фоторазведчика для полетов в глубокий тыл противника. При этом требовалась небольшая доработка: с целью увеличения высотности с самолета снималась часть оборудования и вооружения, экипаж уменьшался до пяти человек, в грузоотсеке устанавливалось необходимое фотооборудование. В результате при дальности полета 8000 км удалось получить высоту над целью 15 000 м, как у английских бомбардировщиков серии «V».

В соответствии с постановлением СМ от 19 марта 1952 г. перед ОКБ-23 была поставлена задача спроектировать и построить высотный дальний бомбардировщик «28» с четырьмя ТРД ВД-5. 1 октября 1952 г. на рассмотрение ВВС был представлен эскизный проект самолета, а 1 декабря 1952 г. – его исполнительный макет. Государственная комиссия, рассмотревшая макет самолета, выдвинула ряд дополнительных требований, не предусмотренных ТТТ ВВС. Для их удовлетворения потребовалось внесение в конструкцию бомбардировщика значительных изменений. Так, например, заказчик потребовал увеличить номенклатуру и количество бомб (что повлекло за собой удлинение грузоотсека на 18%, усиление каркаса и некоторую перекомпоновку фюзеляжа), а также установить радиолокационный стрелковый прицел «Ксенон».

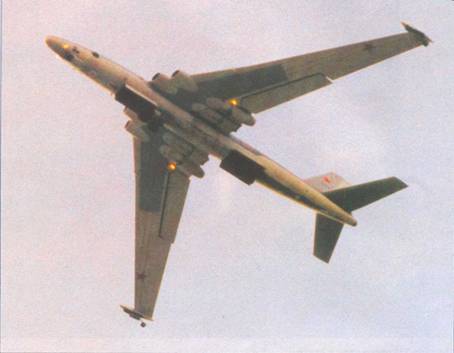

ЗМ (вид снизу)

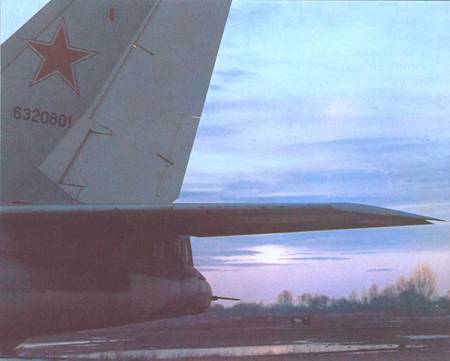

Хвостовая часть самолета ЗМ

Исполнительный макет увеличенного грузоотсека был предъявлен комиссии 3 октября 1953 г. и получил одобрение.

Установка РП «Ксенон» явилась первой попыткой применения подобной аппаратуры на отечественном реактивном бомбардировщике, однако большие габариты станции (с случае сохранения и оптического прицельного поста) привели бы к уменьшению скорости полета на 30 км/ч и дальности полета на 6%. Предполагалось также сократить состав экипажа до шести человек (прорабатывался, также пятиместный вариант машины). Отличительной особенностью тактического применения самолета «28» являлась большая высота полета над целью, достигавшая 17 000 м.

Однако работы по специализированному высотному варианту бомбардировщика несколько затянулись, и в 1955 г. государственной комиссии был предъявлен эскизный проект и макет более простого модернизированного самолета, получившего обозначение ЗМ (М-6). А 27 марта 1956 г. уже начались летные испытания этой машины, имеющей носовую оконечность фюзеляжа иной формы, удлиненную на 1 м (в самом носу бомбардировщика размещалась РЛС РБП-4, за ней блистер штурмана), усовершенствованное (после истории с «шимми») шасси, облегченную конструкцию планера (в частности, масса кабины снизилась на 500 кг), горизонтальное оперение без поперечного положительного V, более мощные и легкие двигатели ВД-7 (4x11 000 кгс) с удельным расходом топлива, сниженным по сравнению с АМ-ЗА на 25%, и экипаж, уменьшенный с восьми до семи человек. На новом самолете удалось несколько увеличить емкость топливных баков, кроме того, были предусмотрены узлы крепления для подвесных топливных баков, размещавшиеся под мотогондолами и в грузоотсеке. Максимальная взлетная масса бомбардировщика достигла 193 т без баков и 202 т с ПТБ. Дальность полета по сравнению с бомбардировщиками предыдущих модификаций возросла на 40%, а с одной дозаправкой в воздухе при нормальной бомбовой нагрузке превысила 15 000 км; продолжительность полета достигла 20 ч. Теперь бомбардировщик с полным правом мог называться межконтинентальным: он получил способность, взлетев с аэродрома, расположенного в глубине территории СССР, наносить удары по США и возвращаться на свою базу.

Пушка самолета ЗМ

В 1958 г. самолет ЗМ прошел войсковые испытания и был официально принят на вооружение. Однако в ходе эксплуатации бомбардировщиков выяснилось, что межремонтный ресурс ТРД ВД-7 не удастся довести до заданной величины. Это требовало частой замены двигателей, что, в свою очередь, снижало боеготовность и увеличивало эксплуатационные расходы. Поэтому было принято решение установить на ЗМ хорошо зарекомендовавшие себя на М-4 двигатели РД-ЗМ-500А. Самолеты с такой силовой установкой получили обозначение ЗМС. Их дальность полета без ПТБ уменьшилась до 9400 км.

Несколько позже была создана новая модификация ВД-7 – двигатель ВД-7Б. Его ресурс удалось довести до заданного уровня и несколько повысить экономичность, однако для этого пришлось пожертвовать максимальной тягой, она составила лишь 9500 кгс. Бомбардировщики с ВБ-7Б получили обозначение ЗМН. Имея несколько худшие скоростные и высотные характеристики, чем ЗМС, они обладали на 15% большей дальностью.

В 1960 г. началось оснащение полков дальней авиации самолетами ЗМД – последней серийной модификацией бомбардировщика. Эта машина имела крыло большей площади (при неизменном размахе), а также заостренную носовую часть фюзеляжа, заканчивающуюся штангой топливоприемника системы дозаправки в воздухе.

В начале 1960-х годов, уже после официального закрытия ОКБ В.М. Мясищева, в Жуковском приступили к летным испытаниям высотного бомбардировщика ЗМЕ, оснащенного двигателями ВД-7П (РД-7П) с максимальной стендовой тягой 11 300 кгс. На большой высоте тяга новых двигателей на 28% превышала тягу ВД-7Б, что значительно улучшало летные характеристики бомбардировщика. Однако в 1963 г. испытания машины были прекращены, прекратился и серийный выпуск бомбардировщиков В.М. Мясищева на заводе в Филях. Всего было построено 93 самолета М-4 и ЗМ всех модификаций, в том числе около 10 М-4 и 9 ЗМД.

На базе бомбардировщика ЗМ в 1956 г. был разработан проект пассажирского и военно-транспортного двухпалубного самолета «29». На военно-транспортном варианте предполагалось применение грузовой рампы, что позволяло брать на борт тяжелую боевую технику. Однако в металле этот самолет так и не был построен (впервые военно-транспортный самолет подобного класса – Локхид С-141 – был создан лишь в 1963 г.). Также остался нереализованным и проект первого в мире малозаметного стратегического бомбардировщика с передними поверхностями крыла и оперения, выполненными с использованием радиопоглощающих материалов.

Недостаточный боевой радиус действия первой модификации стратегического бомбардировщика остро поставил перед ОКБ В.М. Мясищева задачу поиска нетрадиционных путей увеличения дальности полета. Решение проблемы виделось в оснащении самолета системой дозаправки топливом в воздухе. В качестве самолета-заправщика было признано целесообразным использовать переоборудованный бомбардировщик того же типа, что и заправляемый самолет; тем самым упрощались организация полета группы бомбардировщиков и самолетов-заправщиков, имеющих одинаковые летные характеристики, а также наземное обслуживание парка дальней авиации (по аналогичному пути пошли и в Великобритании, создав параллельно с бомбардировщиками серии «V» их «танкерные» варианты. Богатая Америка предпочла создать специализированный самолет-заправщик КС-135).

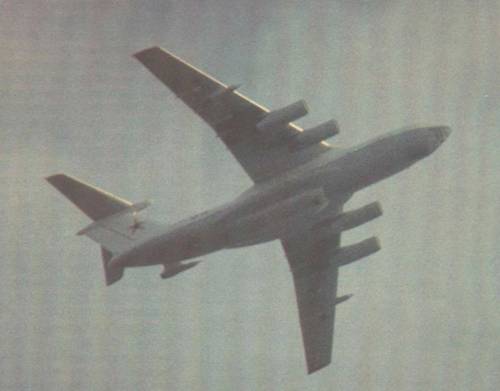

Самолет-заправщик Ил-78

Приказом министра авиационной промышленности от 17 сентября 1953 г. на ОКБ-23 возлагалась задача разработки системы дозаправки топливом в полете. В октябре-ноябре 1953 г. ОКБ-23 исследовало различные варианты системы дозаправки и остановило свой выбор на системе «шланг-конус». Разработка системы велась совместно с ОКБ С.М. Алексеева под руководством Г.И. Архангельского. В 1955 г. опытный самолет М-4А был оснащен оборудованием для дозаправки – лебедкой, гибким шлангом, намотанным на барабан и заканчивающимся воронкой, а также насосами для перекачки топлива. На другом самолете, М-4-2, в носовой части была смонтирована штанга топливоприемника. Параллельно с созданием бомбардировщика ЗМС разрабатывался и его «танкерный» вариант, ЗМС-2, который поступил на вооружение практически одновременно с ударным самолетом. Самолет-заправщик на базе бомбардировщика ЗМН получил обозначение ЗМН-2. В дальнейшем все М-4 также были переоборудованы в самолеты-заправщики.

При «конверсии» бомбардировщиков в танкеры с них снималась штанга топливоприемника, наглухо «зашивался» бомбовый отсек (оставался лишь небольшой люк для выпуска шланга с конусом) и устанавливался дополнительный топливный бак на 3600 л. В течение двадцати лет, до конца 1980-х годов, когда появился самолет Ил-78, заправщик В.М. Мясищева оставался единственным типом такого самолета в отечественной стратегической авиации, обеспечивающим боевое применение бомбардировщиков ЗМ, Ту-95, а впоследствии и Ту-160. Часть самолетов-заправщиков ЗМ (в составе одного авиационного полка) находилась в строю дальней авиации до 1994 г. В настоящее время эти самолеты выведены в резерв.

После расформирования в 1960 г. ОКБ В.М. Мясищева работы по дальнейшему совершенствованию самолета приостановились, однако в середине 1970-х годов была предпринята попытка его модернизации, предусматривавшая оснащение бомбардировщика ЗМ двумя управляемыми ракетами. Один из самолетов ЗМД был оборудован внешними узлами подвески ракет, однако дальнейшего развития эти работы не получили. Бомбардировщики Мясищева оказались надежными машинами, заслужившими любовь летчиков дальней авиации (в качестве практически единственного серьезного недостатка самолета называлось велосипедное шасси, усложняющее взлет и посадку по сравнению с трехопорным шасси туполевских бомбардировщиков). За время эксплуатации было потеряно лишь четыре самолета ЗМ (два самолета-заправщика погибли в результате столкновения в воздухе в 1992 г.).

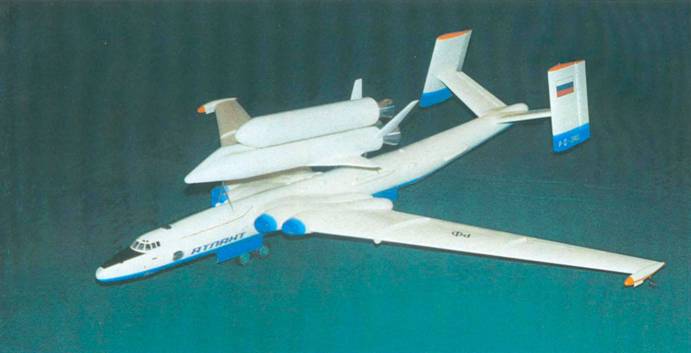

ЗМ – «Демонстратор»

Бомбардировщики ЗМ состояли на вооружении дальней авиации до 1985 г. и были уничтожены в соответствии с советско- американской договоренностью о сокращении стратегических наступательных вооружений (на страницах печати появилась «разрывающая сердце» каждому любителю авиации фотография, изображающая аэродромную свалку, заваленную множеством ЗМ с разрезанными автогеном фюзеляжами и крыльями). Нужно заметить, что и американцы со своими В- 52, подлежащими сокращению по международным договорам, расправлялись не менее варварским способом, разрубая их при помощи гигантской гильотины). В 1980 г. вновь воссозданное в ноябре 1966 г. ОКБ В.М. Мясищева на базе бомбардировщика ЗМ создало самолет ВМ-Т «Атлант», предназначенный для перевозки крупногабаритных грузов на внешних узлах крепления, расположенных над фюзеляжем. Фюзеляж «Атланта» был усилен, установлено новое двухкилевое оперение и автоматическая система управления. Первый полет этого самолета состоялся 29 апреля 1981 г.

В 1992 г. совместно с ЦАГИ и НПО им. A.M. Люльки в ОКБ им. В.М. Мясищева началась работа по созданию многоцелевого экспериментального носителя космических объектов «Демонстратор» на базе самолета ВМ-Т «Атлант», предназначенного для отработки воздушного запуска водоро- дно-кислородного ЖРД с криогенными компонентами, исследова ния динамики разделения ВКС и самолета-носителя, создания системы управления беспилотными ВКС на этапах выведения, спуска с орбиты и автоматической посадки, а также изучения технологии обслуживания многоразовых систем выведения.

«Демонстратор» предполагается использовать в программах создания перспективных российских ВКС, а также для отработки ракетно-космических модулей класса «Хорус», «Коргус» и «Хотол». На космических системах «Демонстратора» планируется установить ЖРД Д-57М, созданный НПО «Сатурн». Стартовая масса ракетно-космического модуля – 50 000 кг, масса системы в сборке 165 000 кг, максимальная скорость ракетного модуля в конце активного участка полета – 2200 м/с (М=7). Кроме того, «Демонстратор» может использоваться для вывода на орбиту небольших коммерческих грузов.

На самолете ЗМ в 1959 г. установлен ряд мировых рекордов, в частности, подъем груза массой Ют на высоту 15 317 м, 55,2 т – на 13 121 м и скорости полета с грузом 25 т на дистанции 1000 км – 1028 км/ч (командиры экипажей Н.И. Горяйнов и А.С. Липко).

ОСОБЕННОСТИ КОНСТРУКЦИИ. Самолет ЗМ выполнен по нормальной аэродинамической схеме с высоко расположенным стреловидным крылом и стреловидным оперением. Конструкция планера обеспечивает возможность длительного полета на малой высоте с большой скоростью, что выгодно отличает ЗМ от других тяжелых бомбардировщиков 1950-х годов (Ту-16, Ту-95, Боинг В-47, Боинг В-52). Крыло большого удлинения (стреловидность 34° 48 мин). Каждая консоль имеет два аэродинамических гребня. На задней кромке имеются элероны, снабженные триммерами, и закрылки.

Максимальное аэродинамическое качество самолета ЗМ – 18,5.

Фюзеляж – типа полумонокок круглого сечения (максимальный диаметр – 3,5 м). Экипаж, состоящий на самолете ЗМ из семи человек (командир экипажа, помощник командира, штурман, второй штурман, старший бортовой техник, старший воздушный стрелок-радист, командир огневых установок), размещается в двух гермокабинах. Самолет М-4 (экипаж восемь человек) имеет застекленную носовую часть фюзеляжа с кабиной штурмана. На бомбардировщике ЗМ носовой части фюзеляжа с антенной РЛС приданы более закругленные очертания. На самолете ЗМД носовая часть имеет заостренную форму.

Шасси – велосипедного типа, имеют систему «вздыбливания», облегчающую взлет. Тележки основного шасси – четырехколесные. База шасси – 14,41 м, колея подкрыльевых стоек – 52,34 м. На концах крыла установлены поддерживающие стойки с двухколесными тележками, убирающиеся в специальные гондолы. Оборудование самолета М-4 включало бомбардировочную РЛС РПБ-4. Часть самолетов ЗМ оснащалась (впервые в СССР) прицельно-навигационным комплексом, в состав которого входила мощная РЛС «Рубин», работавшая в режиме кругового обзора (для предотвращения облучения штурмана, сидящего непосредственно за отсеком РЛС, было применено специальное элластич- ное радиопоглощающее покрытие стенок кабины, выполненное в виде отдельных листов).

Под носовой частью фюзеляжа расположен блистер оптического бомбардировочного прицела ПБ-11. На самолете устанавливался навигационно-бомбардировочный автомат НБА, обеспечивающий автоматическую навигационную привязку и бомбометание различными типами боеприпасов в заданной последовательности. Имелся автопилот. Для управления оборонительным вооружением в хвостовой части фюзеляжа был установлен радиоприцел «Аргон».

Имелась станция предупреждения об облучении РЛС противника и автоматы пассивных помех (три контейнера с дипольны- ми отражателями размещены в заднем отсеке шасси).

Самолеты ЗМС-2 и ЗМН-2 обеспечивали дозаправку в воздухе при помощи системы «Конус» (максимальное количество отдаваемого в полете топлива – 40 000 кг, производительность заправки – 2250 л/мин). Дозаправка могла производиться в диапазоне высот 6000-9000 м при скорости 470-510 км/ч; на дальности 4000 км самолет был способен был передать 40 т топлива.

Члены экипажа размещались на катапультных креслах. Катапультирование производилось вниз, через пять люков в нижней части фюзеляжа, причем штурман, первый летчик и второй летчик последовательно катапультировались через один люк, для чего кресла летчиков перемещались горизонтально по специальным направляющим.

ВООРУЖЕНИЕ бомбардировщика включало шесть пушек АМ-23 (23 мм) в трех установках с дистанционным управлением. Боекомплект кормовой установки – 2000 снарядов, остальных – по 1100 снарядов.

В бомбовом отсеке могли подвешиваться свободно падающие бомбы общей массой до 24 000 кг, в том числе 52 ФАБ-500, три (в перегрузке четыре) ФАБ-6000 или одна (в перегрузке две) ФАБ- 9000, две противокорабельные торпеды калибром 533 мм, морские мины. Ядерное вооружение – два «спецбоеприпаса» массой 2000 кг или один – 4000 кг.
