ИЛ-28

Ил-28 – самый массовый в мире реактивный бомбардировщик – составлял основу ударной авиации СССР и его союзников на протажении 1950-60-х годов. В ряде стран "Илы" сохранились на вооружении и в 1990-е годы.

Россия вышла из второй мировой войны имея на вооружении лишь поршневые бомбардировщки. Основу парка фронтовой бомбардировочной авиации составляли самолеты Пе-2 и Ил -4, а также американские машины, поставлявшиеся по ленд-лизу. В первые послевоенные годы эти самолеты были заменены бомбардировщиком Ту-2 – прекрасным самолетом, основным недостатком которого явилось то, что он был разработан еще в 1940 г. Однако уже в конце войны стало очевидно, что перспективный фронтовой бомбардирдировщик должен иметь реактивную силовую установку. Исследования проектов таких самолетов начались в 44-45 гг. в ОКБ Туполева, Мясищева, Сухого и Ильюшина. В дальнейшем Туполев переоборудовал под ТРД свой бомбардировщик Ту-2, создав на его базе Ту-12, выпущеный малой серией. Самолеты Мясишева (СБ 17) и Сухого (Су 10) в полете не испытывались.

В ОКБ С.В.Ильюшина весной был разработан первый советский реактивный бомбардировщик оригинального проекта четырехдвигательный Ил 22. 24 июля 1947 г. этот самолет, пилотируемый В.К. Коккинаки и К.К. Коккинаки. впервые поднялся в воздух, а в августе 1947 г. был эффектно продемонстрирован на воздушном параде в Тушино.

Бомбардировщмк со взлетной массой 20 000 кг был оснащен четырьмя ТР-1 (4 х 1300 кгс), подвешенными под высоко расположенным крылом на коротких пилонах. Оборонительное вооружение состояло из кормовой пушечной установки с дистанционным управлением Ил-КУ-3 с пушкой НС-23 (23 мм). Для взлета перегруженного самолета применялись два стартовых пороховых ускорителя CP 2 (2 х 1500 кгс), впервые испытанные в полете 7 февраля 1948 г. Несмотря на очевидные достоинства Ил 22, он так и не был доведен до серийного производства: тягу двигателей не удалось увеличить до проектной величины (по расчетам самолету были нужны ТРД с тягой по 1500-1600 кгс), что не позволило получить расчетные летные характеристики. Однако опыт, полученный при создании Ил-22, позволил ОКБ практически без паузы приступить к созданию нового ударного самолета.

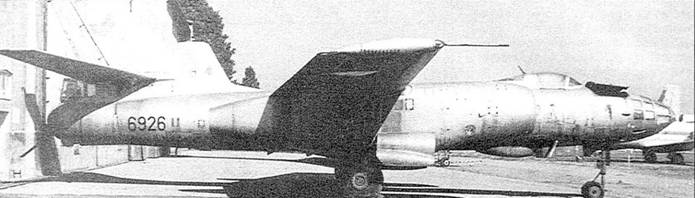

Бомбардировщик Ил-28

Весной 1947 г. в ОКБ в инициативном порядке был создан проект реактивного бомбардировщика Ил-24, выполненный по схеме Ил-22, но оснащенный двумя ТРД ТРД-1 (2 х 3300 кгс) конструкции А.А. Микулина. Появление в 1947 г. хорошо отработанного и надежного двигателя РД-45 (лицензионный английский ТРД Роллс-Ройс «Нин») с максимальной тягой 2270 кгс повлекло за собой пересмотр этого проекта: вместо двух на самолет было решено установить четыре двигателя. Однако дальнейшая проработка показала, что самолет получился слишком тяжелым, его взлетная масса (28 000 кг) выходила за рамки требований к фронтовому бомбардировщику, который должен базироваться на грунтовых аэродромах. В результате дальнейших работ в конце 1947 г. появился новый проект – Ил-28 с двумя РД-45. В отличие от своих предшественников, новый самолет имел экипаж, уменьшенный до трех человек (отказались от второго летчика, ненужного для фронтового бомбардировщика, имеющего ограниченную продолжительность по-лета, а также воздушного стрелка), и несколько ослабленное оборонительное вооружение (защиту обес печивала лишь кормовая пушечная установка, управляемая стрелком-радистом и имеющая расширенный сектор обстрела). Бомбар дировщик проектировался для доставки нормальной бомбовой нагрузки массой 1000 кг, размещенной в грузоотсеке. В перегрузочном варианте самолет должен был брать на борт до 3000 кг бомб (в том числе мощную бомбу ФАБ-3000, предназначенную для разрушения фортификационных сооружений).

Самолет имел прямое высоко расположенное крыло большого удлинения и стреловидное хвостовое оперение, обеспечивающее устойчивость и управляемость на скоростях до 900 км/ч. Основной конструктивной особенностью крыла явился технологический разъем по линии хорд вдоль всего размаха. При этом каждая половина крыла разделялась на ряд панелей, включавшей в себя все элементы продольного и поперечного набора, что позволяло значительно расширить фронт сборочных работ и, следовательно, ускорить постройку самолета. Другие элементы конструкции бомбардировщика также были выполнены с учетом требований крупносерийного производства в военное время.

Новым была разработка для самолета подобного класса автоматической воздушно-тепловой противообледенительной системы (необходимость установки которой подсказывал опыт войны).

Экипаж размещался в двух герметизированных кабинах, лет чик и штурман снабжались катапультными креслами, а стрелок- радист в случае аварии покидал самолет через нижний входной люк (что было довольно трудно на больших скоростях и иногда приводило к гибели этого члена экипажа). Рабочее место штурмана располагалось в застекленном носу, где устанавливался оптический бомбардировочный прицел. Летчик имел фонарь «истребительного» типа, обеспечивающий отличный обзор.

Значительные усилия конструкторы ОКБ уделили созданию и отработке оборонительного вооружения машины. В отличие от англичан, на основе опыта применения в годы войны самолета «Москито» полностью отказавшихся на своих реактивных бомбардировщиках (в частности, самолете «Канберра» – аналоге Ил-28) от оборонительного вооружения и сделавших ставку на повышение высотных характеристик, в СССР, также на основе военного опыта, полагали, что фронтовая авиация будет действовать преимущественно на малых и средних высотах, позволяющих обнаруживать и поражать малоразмерные цели, а здесь стрелково-артиллерийское вооружение может оказаться очень полезным. Оптимальным было признано оснащение самолета кормовой пушечной установкой, имеющей, по сравнению с Ил-22 расширенную сферу обстрела в вертикальной и горизонтальной плоскости, а также увеличенные скорости наведения. Первоначально была предпринята попытка создать двухпушечную установку с пушками НС-23 на основе одноствольной установки Ил-22, однако такая система имела недостаточную маневренность, и было решено разработать принципиально новую конструкцию. Оружейникам ОКБ удалось в сравнительно короткий срок создать уникальную для своего времени установку, Ил-Кб имеющую боезапас 225 снарядов на ствол и способную наводиться на ±70° по горизонтали, 60° вверх и 40° вниз (для сравнения установка американского бомбардировщика Боинг В-29 имела горизонтальные и вертикальные углы наведения ±30°). Электрогидравлический привод обеспечивал наведение оружия в нормальном режиме со скоростью 15-17°/с, а в форсированном режиме – 36°/с. Мощность привода обеспечивала его нормальную работу на скорости до 1000 км/ч.

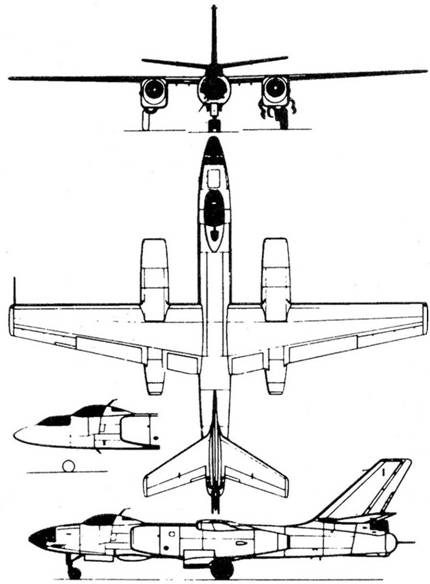

Схема самолета Ил-28

Для Ил-28 разрабатывался комплекс радионавигационного и связного оборудования. Бомбардировщик предполагалось оснастить радиовысотомером, системой слепой посадки и панорамным радиолокатором, обеспечивающим самолетовождение, поиск и прицеливание по наземным целям.

Эскизный проект самолета был утвержден С.В. Ильюшиным 12 января 1948 г. Несмотря на то что задание на фронтовой бомбардировщик в то время уже имело ОКБ А.Н. Туполева, было принято решение продолжать разработку Ил-28 в инициативном порядке (лишь в июне 1948 г. создание этого бомбардировщика было узаконено).

8 июля 1948 г. первый опытный Ил-28, пилотируемый летчиком-испытателем В.К. Коккинаки, впервые поднялся в воздух.

30 декабря 1948 г. начались испытания бомбардировщика с более мощным двигателем РД- 45Ф. После успешного завершения заводских испытаний эта машина была передана на государственные испытания, начавшиеся в феврале 1949 г. В мае их результаты были доложены И.В. Сталину одновременно с результатами госиспытаний «конкурента» – фронтового бомбардировщика Ту-14. После детального рассмотрения достоинств и недостатков этих самолетов предпочтение было отдано машине С.В. Ильюшина (Ту-14 также решено было строить серийно, но в варианте торпедоносца).

Прототип серийного самолета, совершивший первый полет 8 августа 1949 г., имел новые двигатели ВК-1 (2 х 2700 кгс), установленные в гондолах с «поджатием» (такая форма соответствовала «правилу площадей», внедренному на американских боевых самолетах лишь несколько лет спустя). Радиоприцел, ранее размещавшийся в хвосте, был перенесен в носовую часть фюзеляжа, ряд изменений был внесен в гидросистему, шасси и другие узлы бомбардировщика. В ходе государственных испытаний была достигнута максимальная скрость 906 км/ч и дальность с 1000 кг бомб 2445 км.

14 октября 1949 г. был утвержден эскизный проект учебно-тренировочного самолета Ил-28У с модернизированной носовой частью фюзеляжа, в которой размещалась кабина инструктора. Первый полет этого самолета состоялся 18 марта 1950 г. Благодаря использованию первого опытного Ил-28У первый строевой бомбардировочный полк удалось переучить на Ил-28 уже к маю 1950 г.

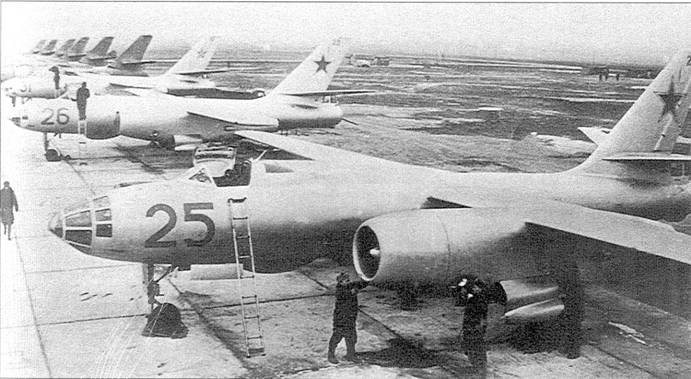

Ил-28 на стоянке

19 апреля 1950 г. состоялся первый полет разведчика Ил-28Р, оснащенного фотооборудованием, расположенным в бомбоотсеке и специальном фотоотсеке в хвостовой части фюзеляжа. Для увеличения дальности полета на этом самолете была модернизирована топливная система (дополнительный топливный бак установили в грузоотсеке, кроме того, на консолях крыла имелось два ПТБ). В связи в увеличением взлетной массы разведчика размер колес основных стоек шасси был увеличен, а вместо воздушной системы уборки была применена более мощная гидравлическая.

В 1950 г. был создан проект торпедоносца Ил-28Т, предназначенный для высотного и низкого торпедометания, а также постановки минных заграждений. От серийного бомбардировщика он отличался удлиненным на 2,2 м грузоотсеком, способным вмещать две авиационные торпеды. На консолях крыла, как и у Ил-28Р, могли устанавливаться ПТБ. Первоначально торпедоносцы оснащались торпедами низкого торпедометания 45-36АН, применявшимися еще в годы войны. Затем в состав вооружения самолетов включили принципиально новое оружие, разработанное в 1953 г. под руководством Г.Я. Дилона – реактивную авиационную торпеду РАТ-52, предназначенную для прицельного высотного торпедометания. Торпеда двигалась в направлении цели по воздуху со скоростью 160-180 м/с, стабилизируемая при помощи парашюта. На высоте 500 м раскрывался большой тормозной парашют. После приводнения парашютная система отделялась, включался ракетный двигатель, и на маршевой глубине 2 м РАТ-52 со скоростью 58-68 узлов устремлялась к цели. Масса боезаряда торпеды составляла 240 кг, максимальная дальность подводного хода достигала 520 м.

Соответственно, в 1954- 1956 гг. на вооружение торпедоносных полков поступили новые паро-газовые торпеды 45-54ВТ и 45-65НТ. Первая предназначалась для высотного торпедометания (Н=700-10 000 м) при скорости самолета-носителя до 800 км/ч и имела парашютную систему. 45- 65НТ сбрасывалась с малых высот. Торпеды имели дальность хода 4000 м при скорости 39 узлов.

В начале 1950-х годов бомбардировщик Ил-28 был вооружен управляемой планирующей бомбой «Чайка», разработанной под руководством А.Д. Надирадзе и оснащенной радиокомандной системой наведения по методу трех точек. Под носители этой бомбы – первого образца высокоточного оружия, поступившего на вооружение отечественой фронтовой авиации, – было переоборудовано несколько десятков самолетов Ил-28.

В середине 1950-х годов был создан вариант бомбардировщика Ил-28А, предназначенный для доставки тактической ядерной бомбы (самолеты этого типа оставлялись основными носителями советского тактического ядерного оружия вплоть до начала 1970-х годов). Серийное производство самолетов было прекращено в 1956 г. на основании решения ЦК КПСС от 12 августа 1955 г. Всего в СССР было построено 6000 самолетов этого типа.

Последней советской «боевой» модификацией Ил-28 стал штурмовик Ил-28Ш, разработанный в 1970-е годы и вооруженный блоками НАР на 12 подкрыльевых узлах подвески. Кроме того, по одному из вариантов вооружения этой машины блоки с НАР размещались вертикально в бомбовом отсеке. Пушечное вооружение и бронирование были усилены, экипаж сокращен до двух человек (летчик и стрелок-радист). Предполагалось переоборудовать в Ил-28Ш 300 бомбардировщиков Ил-28, однако в штурмовой вариант было модифицировано лишь два самолета (в то время уже активно велись работы по специализированному штурмовику Су-25).

Кроме того, на базе Ил-28 был создан ряд летающих лабораторий, а также самолеты гражданского назначения Ил-283П – «зондировщик погоды» и Ил-20 (1954 г.) – транспортный и почтовый самолет, широко применявшийся в «Аэрофлоте». До настоящего время в российских ВВС Ил-28 используются в качестве радиоуправляемых воздушных мишеней.

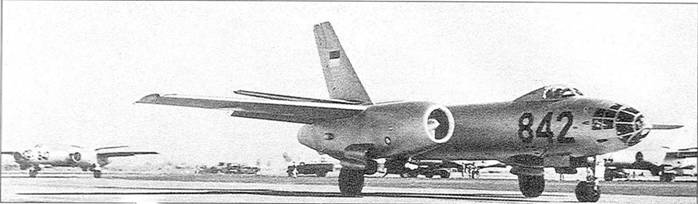

Ил-28

Самолет поставлялся ВВС Алжира, Болгарии, КНР, Чехословакии, Египта, Финляндии, Германии, Венгрии, Индонезии, Ирака, КНДР, Морокко, Нигерии, Польши, Румынии, Сомали, Вьетнама, Йемена.

По советской лицензии бомбардировщик серийно строился в Чехословакии. В 1950-х годах значительная партия «Илов» была поставлена КНР.. На авиазаводе в Харбине осуществлялись работы по ремонту и модернизации этих машин, а также велось изготовление для бомбардировщиков запасных частей. В ходе эксплуатации советских самолетов китайцы ухитрились модернизировать 40% конструкции машины. В частности, было установлено новое крыло без технологического разъема по линии хорд (что позволило облегчить его на 110 кг), ряд систем был унифицирован с бомбардировщиком Н-6 (Ту-16), серийно строившимся в Харбине по советской лицензии. Так, на одном из Ил-28 в опытном порядке установили кормовую оборонительную установку от Ту-16. Самолет получил усовершенствованные оптический и радиолокационный бомбардировочные прицелы, новую систему радиоопознавания, были установлены более скорострельные пушки с увеличенным боекомплектом.

Прекращение поставки авиационной техники из СССР вынудило Китай осваивать собственный выпуск фронтовых бомбардировщиков. В 1964 г. в Харбине началась постройка двух первых опытных Ил-28 (один – «летный», второй – для статиспыта- ний), завершенная в 1966 г. Первый Ил-28 китайского производства поднялся в воздух 25 сентября 1966 г., а в апреле 1967 г. начался серийный выпуск этих бомбардировщиков, получивших китайское обозначение Н-5 («Харбин-5»). В сентябре 1967 г. был создан вариант Н-5 для доставки китайского тактического ядерного оружия (первая атомная бомба с этого самолета была сброшена 27 декабря 1968 г.). В 1970 г. начались работы по созданию фоторазведчика HZ-5, оснащенного двумя АФА для высотного фотографирования в дневное и ночное время. Под крылом этого самолета подвешивались ПТБ, а дальность, по сравнению с исходным Ил-28, возросла на 47%. Эта модификация была принята на вооружение ВВС Китая в 1977 г. 12 декабря 1970 г. состоялся первый полет учебно-тренировочного самолета HJ-5, принятого на вооружение в 1972 г.

ОСОБЕННОСТИ КОНСТРУКЦИИ. Ил-28 выполнен по нормальной аэродинамической схеме с прямым крылом и стреловидным оперением. Крыло – прямое, из скоростных профилей СР-5с, обеспечивающих достижение М = 0,85 на Н = 7000 – 8000 м без существенного ухудшения устойчивости и управляемости, связанного с проявлением эффекта сжимаемости. Имеется одно- щелевой закрылок.

Фюзеляж круглого сечения, типа полумонокок, имеющий переднюю и заднюю гермокабины. Вертикальное оперение имеет угол стреловидности 41° по 1/4 линии хорд, горизонтальное – 30°. Двигатели расположены в мотогондолах, вплотную прилегающих к нижней части крыла. Для получения необходимой центровки ТРД размещены в передней части мотогондол. Большой диаметр центробежного компрессора и сравнительно малый диаметр сопла позволили разместить ниши основного шасси в мотогондолах, а не в фюзеляже, как на Ил-22, что обеспечило повышенную устойчивость самолета при движении по земле.

ОБОРУДОВАНИЕ. Самолет оснащен обзорной РЛС, бомбардировочным прицелом ОПБ-5С, радиовысотомером, радионавигационным оборудованием. Самолет Ил- 28Т оснащен прицелами для высотного и низкого торпедометания и аэрофотоаппаратом в хвостовой части фюзеляжа, предназначенным для фиксирования результатов торпедометания. Ил-28Р несет комплекс разведывательного фотооборудования. Суммарная масса бронирования – 454 кг. Летчик и штурман размещаются на катапультных креслах, стрелок покидает самолет через люк. Ил-28Р и Ил-28Т оснащены спасательным плотом ЛАС-3.

ВООРУЖЕНИЕ. Две пушки НР-23 (2 х 23 мм, 2 х 200 снарядов), установленные неподвижно в носовой части, кормовая установка Ил-Кб с двумя пушками НР- 23 (2 х 23 мм, 2 х 225 снарядов) с дистанционным управлением в кормовой части (на Ил-28Р – одна пушка).

Бомбы – на внутренней подвеске. На кассетные держатели могут подвешиваться боеприпасы калибром 50-500 кг, на балочные 1000-3000 кг. Ил-28Т имеет удлиненный отсек боевой на грузки, предназначенный для размещения двух торпед высотного или низкого торпедометания.

РАЗМЕРЫ. Размах крыла 21,4 м; длина самолета 17,45 м; высота самолета 6,2 м; площадь крыла 60,8 м2 .

ДВИГАТЕЛИ. На опытных самолетах – ТРД Роллс-Ройс «Нин» (2 х 22,5 кН/2 х 2270 кгс), на серийных – ТРД ВК-1 (2 х 26,5 кН/2 х 2700 кгс). Возможно применение взлетных ускорителей ПСР-1500-15 (1650 кгс).

МАССЫ И НАГРУЗКИ, кг. Нормальная взлетная 18 400, максимальная взлетная 23 200, пустого самолета 12 890.

ЛЕТНЫЕ ДАННЫЕ. Максимальная скорость у земли 800 км/ч, на высоте 4000 м 906 км/ч, практический потолок 12 500 м, скороподъемность 15 м/с; максимальная дальность полета с боевой нагрузкой 1000 кг 2400 км; длина разбега 875 м, длина пробега 920 м.

БОЕВОЕ ПРИМЕНЕНИЕ. Ил-28 широко применялся в многочисленных локальных конфликтах. По некоторым сведениям, небольшое число этих бомбардировщиков прошло «обкатку» в Корее, нанося удары лишь по целям вблизи линии соприкосновения войск и не вторгаясь в воздушное пространство над территорией, контролируемой противником. Самолеты использовались советской авиацией в боевых действиях в Венгрии, действуя по узлам обороны и военным объектам мятежников. Ил-28 стали участниками бижневосточных конфликтов 1956, 1967 и 1973 годов. Они ограниченно использовались во Вьетнаме, нанося удары по американским и сайгонским войскам в приграничных районах Северного и Южного Вьетнама.

Во время «Карибского кризиса» 1963 г. на Кубу было направлено 42 бомбардировщика-торпедоносца Ил-28 с советскими экипажами (самолеты были доставлены на кораблях в разобранном виде). Предполагалось, что в случае американского вторжения на остров «Илы» будут действовать по американским кораблям торпедами, осуществлять воздушную разведку и патрулирование прибрежных вод, а также наносить бомбовые удары (в том числе и ядерные) по десанту (для этого на Кубу успели завести шесть тактических атомных бомб). С воздуха Ил-28 должны были прикрываться истребителями МиГ-21Ф-13. Бомбардировщики были развернуты на двух аэродромах на западной и восточной оконечностях острова. Кубинский кризис был разрешен мирными методами, без использования силы. Однако Ил-28, размещенные на острове, чуть не стали «камнем преткновения», сильно затруднившим окончание советско-американских переговоров. США, вынужденные принять на себя обязательство не предпринимать вторжения на Кубу, в ответ на это требовали удаления с острова советского «наступательного оружия». Первоначально подразумевалось, что это будут лишь ракеты, но уже в ходе переговоров американцы «вспомнили» об Ил-28 и ракетных катерах с УР П-15. Казалось, переговоры зашли в тупик, но 19 ноября 1963 г. удалось достичь компромисса: бомбардировщики выводились, а ракетные катера оставались на Кубе.

Опытный Ил-28Ш успешно использовался в одном из пограничных конфликтов с Китаем в начале 1970-х годов. Последним вооруженным конфликтом, в котором применялись самолеты Ил-28, была война в Афганистане (бомбардировщики находились на вооружении афганских ВВС). В январе 1965 г. на аэродроме в Шинданде моджахедам удалось уничтожить на земле практически целый полк Ил-28.
