"Ну, абсолютно никаких замечаний. Все в полном порядке. Конструкто...

"Ну, абсолютно никаких замечаний. Все в полном порядке. Конструкторы подходят, а мы им: "Если и дальше будете делать такие самолеты, услуги летчиков- испытателей просто не потребуются."

(Л. В. Галуненко, заслуженный летчик-испытатель СССР, командир экипажа Ан-225 "Мрія")

Впервые в отечественной практике для этих целей ОКБ О.К.Антонова модифицировало свой крупнейший в то время воздушный грузовик Ан-22 "Антей", установив наверху его фюзеляжа узлы крепления различных грузов. В 1981 году на этой машине были выполнены уникальные перевозки вне грузовой кабины крыла ВТС нового поколения Ан-124 "Руслан" из Ташкента в Киев. Затем на этом самолете транспортировался центроплан самолета Ан-225 "Мрія" массой около 40 т.

Модифицируя "Антей", конструкторам удалось разрешить большое количество сложных проблем, связанных с устойчивостью и управляемостью самолета при наличии на внешней подвеске груза столь больших габаритов и с возможностью возникновения негативных аэроупругих явлений.

Однако даже огромные транспортные возможности "Антея" оказались недостаточными для решения новых задач, возникших в середине 70-х годов. Вся логика развития транспортной авиации диктовала необходимость появления самолета небывалой моши, предназначенного в т.ч. и для перевозки сверхкрупногабаритных грузов на внешней подвеске.

В конце 60-х годов МО и Минавиапром СССР развернули работы по созданию стратегического ВТС нового поколения. Предварительные проработки, проведенные под руководством О.К.Антонова показали, что если самолет будет создаваться на существующем техническом уровне, то для выполнения поставленных транспортных задач он должен обладать недопустимо большой взлетной массой (более 450 т) и быть оснащен сразу шестью двигателями. Поэтому Олег Константинович настоял, чтобы новый ВТС создавался на перспективном техническом уровне, с применением последних достижений в двигателестроении, аэродинамике, конструкционных материалах и бортовом оборудовании. В результате авиапромышленность СССР получила мощный толчок к развитию, а новый оперативно-стратегический ВТС Ан-124, превзошел своего американского конкурента Локхид С-5А "Гэлэкси" по основным летно-техническим характеристикам.

В это время в США велись интенсивные работы над многоразовой космической транспортной системой "Шаттл", а в СССР принимается решение о разработке собственной системы с близкими характеристиками. 17 февраля 1976 года выходит секретное постановление ЦК КПСС и СМ СССР N 132-51 о создании космических систем "Буран" и "Рассвет" (ныне "Энергия"). Предусматривалась постройка космических летательных аппаратов небывалых размеров и веса, отдельные агрегаты которых строились на предприятиях центральных областей СССР, а окончательная сборка производилась непосредственно на космодроме Байконур. Таким образом, требовалась доставка частей космического корабля и ракеты-носителя в собранном виде на расстояние 1500-2500 км. Но как это можно было осуществить, если длина некоторых из них достигает 60, а диаметр – 8 метров?

Автомобильный, железнодорожный и водный транспорт оказываются в этом случае, мягко говоря, не очень перспективными из-за необходимости прокладки дополнительных трасс, реконструкции действующих линий электропередач и мостов, расширения тоннелей и переделки дорожных развязок, а также множества других проблем. Реально оставался единственный транспортный путь – воздушный.

Хорошо понимая это, руководство Министерства обращается к О.К.Антонову с просьбой разработать самолет, специально предназначенный для транспортировки блоков космических систем. В ответ на прсьбу авиаконструкторы предпринимают попытку модификацировать для этих целей "Антей". В принципе такая модификация была возможна в двух направлениях: размещение грузов сверху либо внутри сильно "раздутой" хвостовой части фюзеляжа (диаметр ее увеличивался до 8,3 м). Первый способ оказался неперспективным ввиду сложности обеспечения путевой устойчивости и управляемости самолета при наличии столь крупного внешнего груза, второй – по причине прочностных и компоновочных проблем.

В сложившейся обстановке создатели космических систем возложили свои надежды на разрабатываемый в качестве временной меры самолет ВМ -Т (первый полет – январь 1982 года), представляющий собой модификацию стратегического бомбардировщика 201М, построенного под руководством В.М.Мясищева еще в середине 50-х годов. Модификация заключалась в увеличении прочности серийного самолета и оснащении его узлами внешней подвески и двухкилевым хвостовым оперением, что обеспечило возможность транспортировки на спине самолета длинномерных грузов. Самолет получился напряженный по прочностным и аэродинамическим параметрам. Очень уж велики оказались для него размеры перевозимых грузов. Например, диаметр центрального блока ракеты "Энергия" в 2,5 раза превышает диаметр фюзеляжа ВМ-Т. Отдельные полеты были связаны с риском, и завершались благополучно часто только благодаря мужеству экипажа. К тому же, эта машина не может перевозить всей требуемой номенклатуры грузов. "Буран" она поднимает без вертикального оперения и внутреннего оборудования, и поэтому выполнить сброс его в воздухе, как "Боинг 747" сбрасывает "Шаттл", не представляется возможным.

Ввиду невозможности выполнения ВМ-Т всех требуемых задач внимание "космических" фирм вновь приковывается к ОКБ О.К.Антонова, тем более, что в конце 1982 года совершает свой первый полет Ан-124 "Руслан" – самолет с куда большими, чем у ВМ-Т, потенциальными транспортными возможностями (5*). Как показали проработки, грузоподъемность "Руслана" позволяет перевозить составные части системы "Буран-Энергия" в готовом виде, а центральный блок "Энергии" даже в состыкованном виде, т.е. водородный и кислородный баки вместе. Однако однокилевое хвостовое оперение "Руслана" не позволяет осуществить внешнюю транспортировку длинномерных грузов. Само собой, для хвостового оперения напрашивалась двухкилевая схема.

Полномасштабная проработка нового самолета началась в середине 80-х годов под руководством Генерального конструктора П.В.Балабуева. Перед коллективом фирмы была поставлена задача – создать универсальный транспортный самолет, который мог бы перевозить широкую номенклатуру грузов как внутри, так и снаружи фюзеляжа, а также служить первой ступенью для перспективных космических аппаратов воздушного старта. Такой самолет был построен всего за три с половиной года. Этому способствовал огромный опыт коллектива, создавшего целое семейство транспортных самолетов, использование научно-технических достижений, освоенных при создании Ан-124, а также широкая кооперация самолето- и двигателестроителей, разработчиков и поставщиков комплексов и оборудования.

Новый самолет был получен путем удлинения фюзеляжа "Руслана", устранения хвостового грузолюка, увеличения крыла с помощью нового центроплана, подвески двух дополнительных двигателей, добавления с каждого борта двух стоек шасси, полной переделки хвостового оперения и установки узлов крепления внешних грузов.

5* Кстати, после появления Ан-124 американцы срочно принялись модифицировать свой Локхид С-5А "Гэлэкси", чтобы приблизить его технический уровень к показателям "Руслана".

30 ноября 1988 года на пресс-конференции Генеральный конструктор П.В.Балабуев впервые представил общественности самолет Ан-225. В этот же день самолет выкатили из сборочного цеха, а 3 и 4 декабря он совершил уже первые самостоятельные шаги на заводском аэродроме: рулежки, развороты и пробежки вплоть до скорости 200 км/ч с подъемом передних стоек шасси. Первый полет Ан-225 был назначен на 20 декабря 1988 года, но погодные условия не позволили это сделать. На следующий день погода тоже не радовала: низкая облачность, встречно-боковой ветер приносил заряды снега. Но все же самолет – на взлетно-посадочной полосе. Пробежав около 950 м, он легко отрывается от земли. Машину поднял в воздух экипаж в следующем составе: командир А.В.Галуненко, второй пилот С.А.Горбик, старший бортинженер А.М.Шулешснко, бортинженер В.А.Гусар, штурман С.Ф.Нечаев, радист В. А. Белобородое и ведущий инженер по летным испытаниям М.Г.Харченко.

В первом полете, который длился 1 ч 14 мин, определялись характеристики управляемости и уточнялись аэродинамические поправки, проверялась работа систем и бортового оборудования. Характеристики и поведение самолета полностью соответствовали расчетным данным, заложенным в математическую модель и отработанным на стенде.

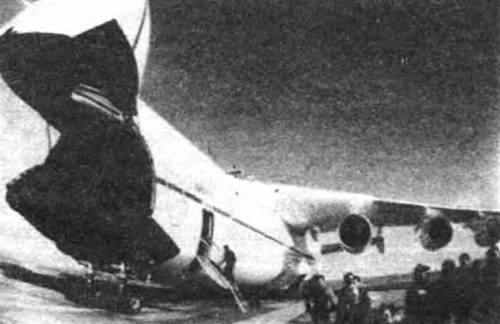

Передний грузовой портал

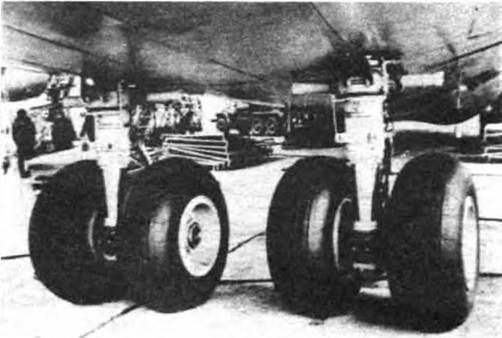

Переднее шасси

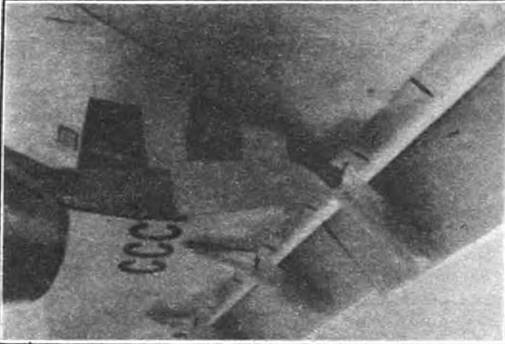

Закрылки

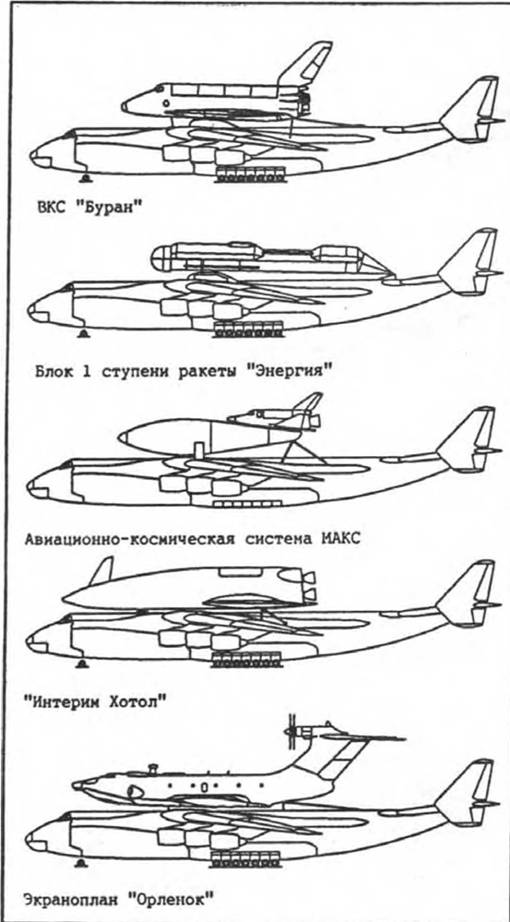

Варианты транспортируемых вне фюзеляжа грузов

28 декабря "Мрія" совершила второй полет, а 1 февраля 1989 года а аэропорту Борисполь была представлена зарубежным журналистам. После показа состоялся демонстрационный полет.

22 марта 1989 года конструкторы, испытатели, инженеры и техники готовили самолет к необычному полету – на побитие мировых рекордов. После тщательного взвешивания груза, масса которого составила 156,3 т, и опломбирования заливных горловин топливных баков "Мрія" поднялась в воздух. Отсчет высших достижений начался сразу же после отрыва от земли. Вступив в соперничество с американским "Боингом 747-400" – держателем рекорда на максимальную взлетную массу (404,8 т) – Ан-225 перекрыл его достижение на 104 т. В полете установлено не 106, как предполагалось, а 110 мировых рекордов. Через 3 ч 45 мин "Мрія" приземлилась.

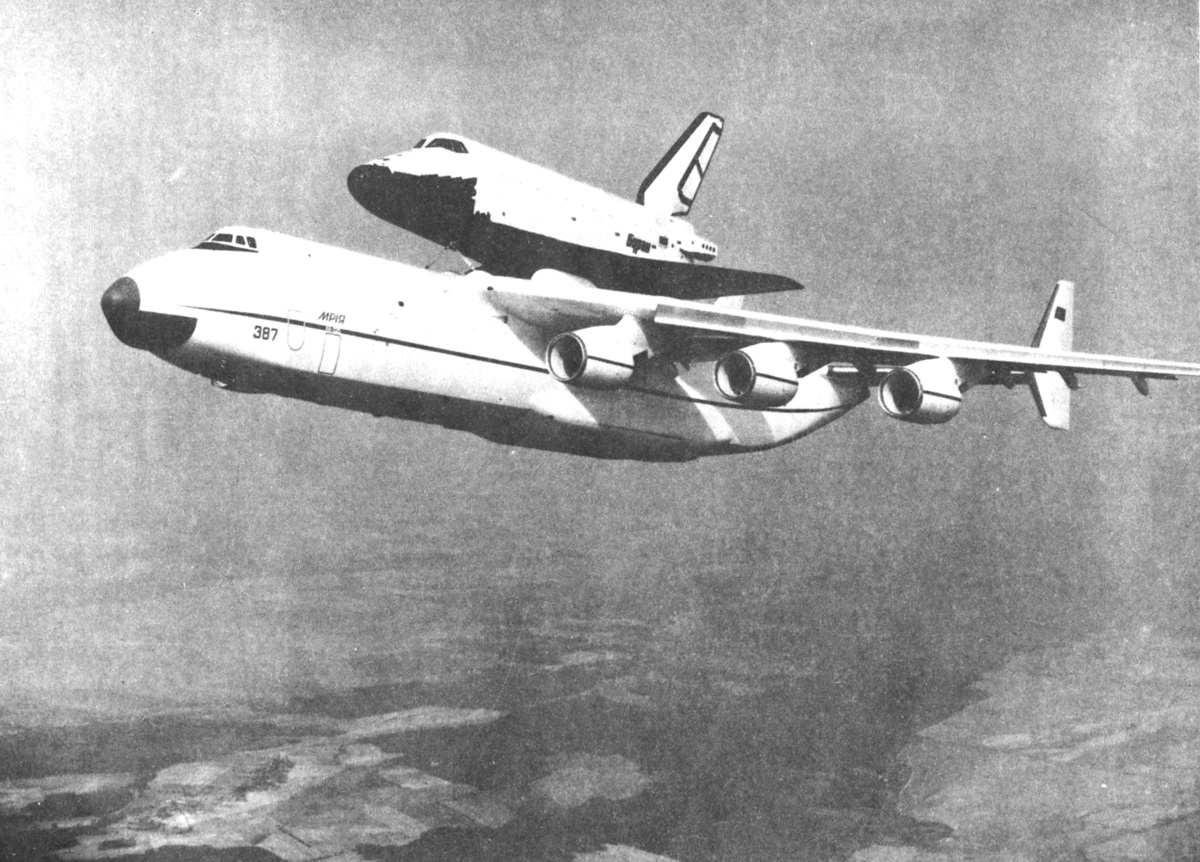

Разумеется, Ан-225 создавался не для рекордов. Уже 13 мая 1989 года с аэродрома близ Байконура "Мрія" стартовала, неся на своей спине первый груз – ВКС "Буран". За десять дней, проведенных на Байконуре, было выполнено несколько испытательных полетов, в результате которых экипаж во главе с А.Галуненко смог проверить управляемость Ан-225 с "Бураном" на внешней подвеске, замерить скорости полета и расход топлива. Затем эта уникальная транспортная система выполнила беспосадочный перелет по 2700-км маршруту Байконур-Киев за 4 ч 25 мин.

"Мрія" с "Бураном" демонстрировалась на 38-м международном авиакосмическом салоне в Лe Бурже (Франция) в 1989 г. "Техника – чудо, на грани того, что можно представить себе в наше стремительное время!", "Сердце переполнено гордостью за мощь человеческого разума при виде этой фантастической машины", "Самолет огромный, как ваша Советская страна", "Спасибо!"…- эти восторженные оценки взяты из увесистой разноязычной книги отзывов, которая была на борту Ан-225 во время двухнедельного показа на салоне. Премьер-министр Канады Брайан Малруни, увидев полет Ан-225 во время проведения Абботсфордской авиавыставки, сказал, что "советские авиаторы, прилетевшие в Канаду на своих самолетах, подарили нам праздник". В середине 1990 г. "Мрія" участвовала в аэрокосмическом салоне в Фарнборо (Англия) и в авиашоу "Аэроспейс Америка-90", состоявшемся в Оклахома-сити (США). Примечательно, что не боевые машины (МиГ-29, Су-27) привлекли наибольшее число зрителей, а новый воздушный супергрузовик антоновского КБ. Вероятно, во всей Америке в эти дни не было такой огромной очереди, какая тянулась к его открытому чреву – столько было желающих побывать на борту самолета-гиганта. "Мы делаем самые большие пассажирские самолеты в мире, – заметил представитель фирмы "Боинг" Рик Хаукинсон. – Но мы кланяемся "Антонову-225".

Первый коммерческий рейс самый крупный в мире самолет совершил в мае 1990 г. Трактор Т-800, вес которого превышает 100 т, был доставлен из Челябинска в Якутию. Всего 5 часов понадобилось самолету, пилотируемому С.А.Горбиком и И.И.Бачуриным, для выполнения рейса. Приземлившись в аэропорту Полярного, "Мрія" сразу же попала в окружение толпы людей. Эта экспедиция в Заполярье, кроме народнохозяйственного, имела большое экспериментальное значение, так как дала ценный материал для изучения транспортных возможностей нового самолета. В 1991 г. Ан-225 совершил несколько полетов в США и Канаду, доставив сотни тонн гуманитарной помощи на украинскую землю.

"Мрія" далеко еще не раскрыла все свои возможности. И хотя самолет построен в одном экземпляре, испытания и изучение его применения продолжаются. Научные и технические решения, разработанные и реализованные украинскими самолетостроителями, позволили поднять на новую качественную ступень транспортную авиацию и открыли путь к самолетам нового поколения.

МАТЕРИАЛЫ. Для обеспечения минимальной массы при заданных прочности и ресурсе в конструкции Ан-225 применяются новые высокопрочные материалы и крупногабаритные монолитные конструкции. Для нижних панелей кессона крыла применен сплав 1161T, что обеспечивает, по сравнению с традиционным, в полтора раза более высокие свойства усталостной долговечности и вязкости разрушения и вдвое меньшую скорость роста трещин. Широко в ответственных силовых конструкциях используется сплав 1973T2. Этот сплав при более высоких характеристиках статической прочности, по сравнению с В95пчТ2 имеет улучшенные ресурсные характеристики и при этом обладает высокой коррозионной стойкостью. Из него изготовлены верхние панели крыла, кессон горизонтального оперения, монолитные панели фюзеляжа. В шасси использованы высокопрочный титановый сплав BT-22 и сталь 30ХГСН2МА вакуумно-дугового переплава. Ряд конструкций почти полностью изготовлен из композиционных материалов: обтекатели шасси и узлов крепления грузов, створки шасси, зализы крыла с фюзеляжем, мотогондолы и другое.

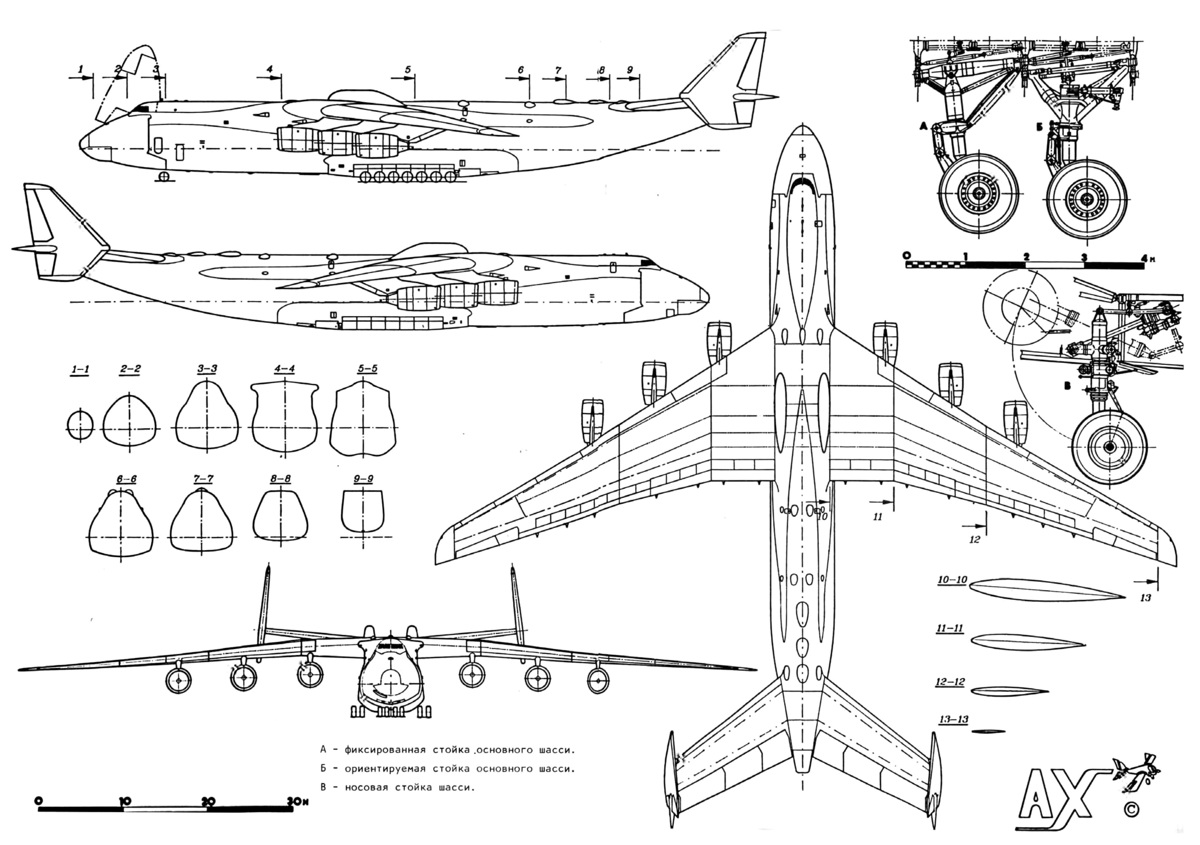

ФЮЗЕЛЯЖ Ан-225 имеет одинаковое с фюзеляжем Ли-124 поперечное сечение, но на 7 м длиннее. Он имеет две палубы: сверху находятся шестиместная кабина экипажа и кабина сопровождающих, кухня, гардероб, туалет, оборудование, внизу – грузовая кабина. В ней можно разместить грузы весом до 250 т. Для обеспечения погрузки и выгрузки имеются передний грузовой люк и рампа. Грузовая кабина оборудована погрузочно- разгрузочными устройствами, обеспечивающими подъем и перемещение грузов массой до 20 т, погрузку несамоходной, самоходной колесной и гусеничной техники, а также грузов на платформах массой до 50 т. Система регулирования высоты порога грузовой кабины обеспечивает оптимальные условия для загрузки и выгрузки. Кабины самолета герметичные и обогреваемые.

КРЫЛО самолета Ан-225 представляет собой традиционную для АНТК имени О.К.Антонова сборно-монолитную конструкцию. Оно изготовлено из длинномерных (длиной до 30 м) прессованных панелей с законцовкой и катаных плит. Панели соединены между собой титановым крепежом, поставленным с натягом, что обеспечивает герметичность и высокое сопротивление усталости. Консольные части крыла заимствованы у самолета Ан-124 с незначительными изменениями. Центроплан размахом 21,6 и строительной высотой 2,4 м – новой конструкции.

ОПЕРЕНИЕ самолета – свободнонесущее, двухкилевое. Стабилизатор размахом около 30 метров имеет кессон, изготовленный из прессованных панелей и катаных плит алюминиевых сплавов. Руль высоты состоит из шести секций, по три на каждой консоли, руль направления – из двух на каждом киле.

ШАССИ включает двухстоечную носовую и 14-стоечную главную (по семь стоек с каждой стороны) опоры. На каждой стойке размещено по два колеса: на носовой – колеса размерами 1120 х 450 мм, а на главной – колеса размерами 1270 х 5J0 мм. Тормоза – углеродные, давление в пневматиках 11,5 кг/см . Для обеспечения разворотов при движении самолета по земле четыре последних ряда стоек основной опоры выполнены ориентируемыми. Все стойки независимы и могут выпускаться отдельно, что практически исключает посадку с убранным шасси. Контроль массы и центровки упрощается за счет установки на шасси системы измерения весовых нагрузок.

СИЛОВАЯ УСТАНОВКА самолета Ан-225 состоит из шести двигателей Д-18Т (стартовая тяга одного двигателя в стандартных условиях 23,06 т). Двигатель – турбовентиляторный, трехвальный с расходом топлива около 0,57 кг на кг тяги в час на крейсерском режиме. Система запуска – воздушная, с электрическим автоматическим упраалением, обеспечивает как обычный, так и ускоренный запуск. Вспомогательная силовая установка, состоящая из двух турбоагрегатов ТА-12, установленных в левом и правом обтекателях шасси, обеспечивает автономное питание всех систем и запуск двигателей.

СИСТЕМЫ. Все системы самолета являются высокоавтоматизированными и требуют минимального вмешательства экипажа во время работы. Их работа поддерживается 34 бортовыми компьютерами. Пилотажно- навигационный и радиотехнический комплексы обеспечивают самолетовождение в автоматическом и ручном режимах на всех этапах полета, а также обработку и выдачу в бортовые системы самолета и на индикаторы экипажа всей необходимой навигационно-пилотажной информации. Система управления включает электрогидравлическую систему штурвального управления с 4-кратным резервированием и электродистанционную систему управления механизацией крыла с 2-кратным резервированием. Гидравлический комплекс состоит из четырех основных и двух резервных гидросистем, обеспечивающих функционирование рулевых поверхностей, механизации крыла, уборку-выпуск шасси, открытие-закрытие люков и дверей. Система электроснабжения состоит из первичной системы переменного тока (115/200 В; 400 Гц) и вторичной системы постоянного тока (27 В). Бортовая автоматизированная система контроля технического состояния обеспечивает сбор и обработку на земле и в полете информации о работе систем и комплексов самолета, а также о действиях экипажа. Система жизнеобеспечения создает комфортные условия для экипажа и сопровождающих лиц, поліерживает избыточное давление в грузовой кабине 0,25 кг/см , обеспечивает термостатирование и наддув перевозимых на внешней подвеске грузов.

По причине общего кризиса в стране и свертывания программ космических исследований система "Энергия-Буран", как говорится, приказала долго жить. Правда, отдельные полеты еще возможны, но о масштабности былых планов речь уже не идет. Основная задача, под которую делалась "Мрія", перестала существовать. Повышение цен на топливо привело к снижению спроса на грузовые перевозки, в том числе уникальные. Будущее гиганта оказалось под вопросом…

Но создатели чудо-самолета не теряют оптимизма, они работают над возможными вариантами применения его в современных условиях.

Так, 21 июня 1991 года в Европейском космическом агентстве (штаб-квартира которого находится в Париже) состоялась презентация международной авиационно-космической системы для исследования околоземного пространства, состоящей из самолета Ан-225 "Мрія" (АНТК имени О.К.Антонова) и многоразового космического аппарата Interim HOTOL ("Бритиш Аэроспейс").

250-тонный HOTOL сможет стартовать с летящего на высоте 9000 м Ан-225 и выйти на любую околоземную орбиту с апогеем до 200 км. Воздушный старт позволяет в три-четыре раза уменьшить затраты на выведение в космос полезной нагрузки по сравнению с обычным стартом. Реализация этого проекта планируется к 2000 году.

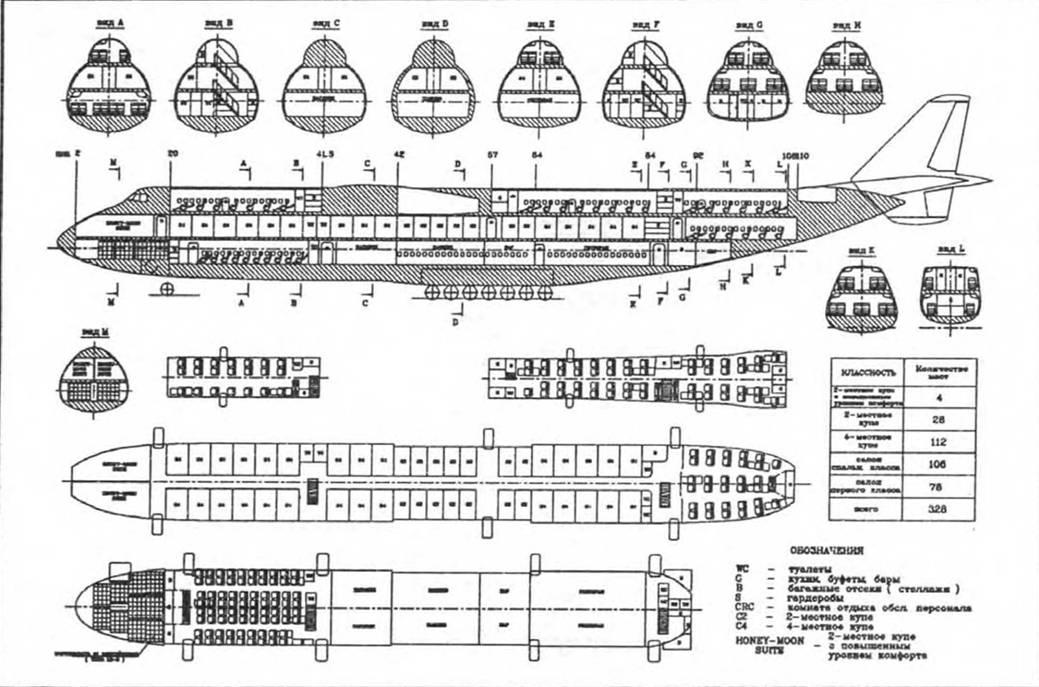

По сообщению журнала "Flug Revue" (N8/1991), у Ан-225 будет и другое применение – в качестве суперлайнера для перевозки 328 пассажиров со сверхвысокой степенью комфорта на международных авиалиниях протяженностью до 9700 км, например, линия Лондон – Абу-Даби – Сингапур – Сидней и обратно. В этом варианте самолет планируется оснастить двигателями и оборудованием производства западных фирм.' В трехпалубном фюзеляже будут размещены спальные купе, пассажирские салоны, магазин, казино, ресторан. Приведенная ниже компоновка лайнера из "Flug Revue" дает некоторое представление о невиданном ранее уровне комфорта.

Очень своевременным может оказаться появление международной авиационно-морской спасательной системы "Мрія"- экраноплан "Орленок" (создан НПО имени Р.Е.Алексеева, г.Нижний Новгород).

Так или иначе, но уникальный самолет, не имеющий аналогов в мире, обязательно найдет достойное применение и будет долго служить техническому и социальному прогрессу.

О.К.Антонов. Планеры и самолеты. Киев, "Науком думка", 1990.

В.Коргагнн, А. Б руг. Воздушный извозчик. Наука и жизнь, N 7, 1989.

Тучи над "Бураном". Авиация и космонавтика, N 11, 1991. А.Г.Вовнянко. Знакомьтесь: "Мрія". Гражданская авиация, N 8, 1989.

Е. Павлов, Самолет специального назначения. Крылья Родины, N 3, 1989.

И.И.Сердюк Необычная роль "Мрии". Крылья Родины, N 12, 1991.

The Mighty Dream. Air International. YoL36, N 3, 1989. Building Big. Plight International, 29 Nov.- 5 Dec. 1989. Pluing the Giant Plight International, 22 – 28 Aug. 1990. Peres troika's Changes Grip Soviet Aerospace Industry, Aviation week, June 5, 1988.

Pliegendes Hotel und achtstrahliger Laster. Plug Revue, N 8, 1991.

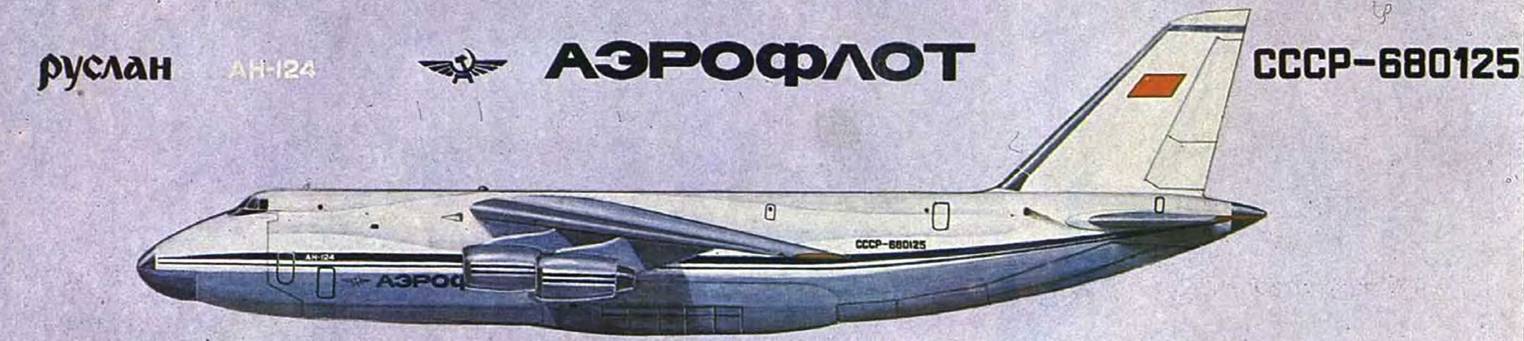

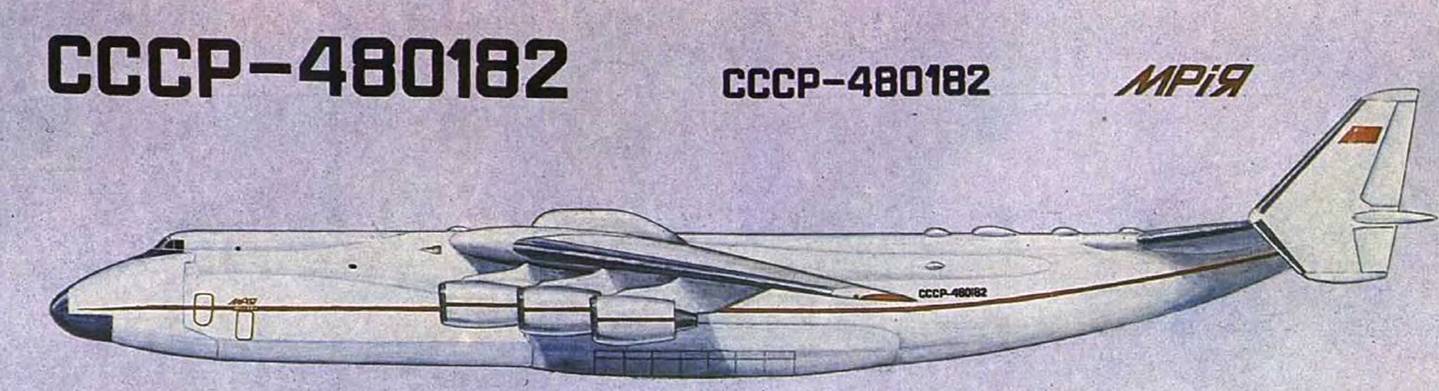

Приведенные окраски соответствуют первым экземплярам самолетов Ан-225 и Ан-124 на момент выкатки.

Надпись Мрiя впоследствие имела написание буквы i без точки а надпись Руслан появилась на втором летном экземпляре Ан-124 (СССР – 82009) по левому борту над надписью "Ан-124"

Образцы шрифтов даются в масштабе 1:100
