Арадо Ar 240

В конце 30-х годов технический директор "Арадо флюгцойгверке" Вальтер Блюм, работая в сотрудничестве с "Рейнметалл-Борзиг", спроектировал передовую по тому времени систему вооружения - дистанционно управляемую пулеметную установку. Хотя такая установка рассматривалась многими слишком фантастичной, Технический департамент поддержал Блюма, выдав заказ на скоростной "охотник" под новую оборонительную установку, способный выполнять задачи тяжелого истребителя, пикирующего бомбардировщика, штурмовика и разведчика.

Таким образом в начале 1938 года конструктора "Арадо" приступили к работам над довольно сложным, многоцелевым самолетом, получившим обозначение Е-240. На следующий год компания представила проект, учитывающий самые последние достижения аэродинамики. Самолет представлял собой двухместный цельнометаллический моноплан с высокой нагрузкой на крыло, герметичной кабиной, с дистанционно управляемой пулеметной установкой, с высоко механизированным крылом с автоматическими предкрылками и двухщелевыми закрылками. Необычной была форма воздушного тормоза в виде парашюта ^.складывающегося в хвостовой конус.

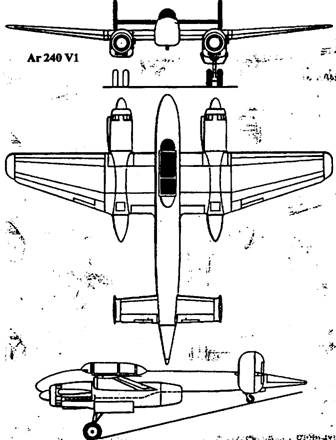

Ван Нез был назначен главным инженером проекта Е-240, а Ганс Ребески отвечал за конструкцию. Технический департамент выдал официальное задание, которое собственно описывало Е-240, и летом 1939 года начались работы над опытными самолетами. Два первых Ar 240 VI и V2 представляли собой фактически летающие аэродинамические модели. На самолетах еще не было герметичных кабин и гидравлической системы управления дистанционными установками. Правда, на последнем самолете было установлено наступательное вооружение: две 20-мм пушки MG 151 и по 7,9 мм пулемету в корне крыла. Гидравлическая система FA-13 для турелей, созданная "Арадо" в кооперации с ДФЛ (DVL), тем временем проходила испытания на "Мессершмитте" Bf 162 V3 вместо неработоспособной FA-4 фирмы ЛГВ (LGW) и показала себя вполне удовлетворительно. Только несколько отставала от плана разработка перископического прицела.

Проблемой оказался поиск цели и ее сопровождение, несмотря на только 1,6-кратное увеличение перископа. Значительной проблемой оказалось обледенение прицела, которое было выявлено при высотных испытаниях в Геттингене. После серьезных исследований проблема была решена подачей в прицельную головку предварительно осушенного воздуха. Проверка показала надежность такого метода до высоты 10000 м.

К этому времени 10 мая 1940 г первый полет выполнил Ar 240 VI. Через два месяца за ним последовал и второй Ar 240 V2. С первого же полета стало ясно, что новый "охотник" неустойчив по всем трем осям! В результате на следующем опытном Ar 240 V3 (KK+CD) были внесены изменения в конструкцию. Самолет проектировался как пикирующий бомбардировщик и разведчик. Герметичная кабина была сдвинута вперед до самого носа. Из-за неудовлетворительных результатов с первыми двумя самолетами хвост нового самолета был удлинен на 1,2 м вставкой секции фюзеляжа. Хвостовой воздушный тормоз был снят. Был установлен дополнительный киль. Предкрылки также были сняты. Как и у предшественников, двигательная установка Ar 240АЗ состояла из пары- DB 601А мощностью 1075 л. с. на взлете. Самолет был наконец оснащен гидравлической системой управления огнем FA-13. В верхней и нижней установках было установлено по паре 7,9-мм пулеметов. Вооружение в носовой части - по образцу Ar 240 V2.

Все эти доработки задержали готовность V3 до конца весны 1941 г, когда летные испытания выявили некоторое, но недостаточное улучшение управляемости. Вновь потребовались переделки, установка новых элеронов. В конце лета Ar 240 V3 поступил на войсковые испытания в группу дальней разведки. Система FA-13, хорошо действовавшая на испытаниях, в полевых условиях работала плохо и была снята вместе с наступательным вооружением. Вместо них была установлена пара фотокамер Rb 50/30. Полковник Кнемейер из состава разведгруппы выполнил на этом самолете несколько разведывательных полетов над Британией. Высокая скорость и большая высота полета позволили избежать противодействие истребителей.

Тем временем "Арадо" закончила четвертый Ar 240 V4. Для производства установочной серии Ar 240А-0 была выбрана фирма "АГО флюгцойгверке" в Ошерслебене.

Началась заготовка металла. Ar 240 V4 предназначался на роль пикировщика и разведчика. Вооружение предыдущего варианта было сохранено, а под фюзеляжем были установлены подвески на восемь 50-кг авиабомб. Вновь был установлен воздушный тормоз, увеличивший длину самолета с 12,4 до 13 м. Двигатели были установлены DB 603А мощностью на взлете 1750 л. с. Перед завершением испытаний на бомбометание с пикирования было решено, что разведчик сейчас более необходим, чем пикировщик. В результате первые предсерийные Ar 240А-01 и -02 (GL+QA и QB), имевшие еще и обозначение V5 и V6, были закончены в варианте разведчиков.

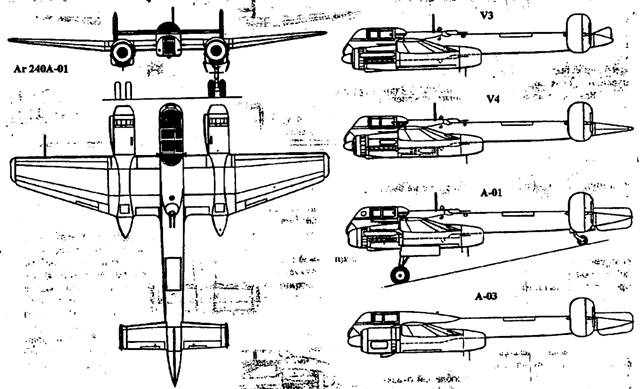

Ar 240А-01 и -02 полетели в октябре 1942 г. Их аэродинамика была также доработана, что улучшило управляемость, все еще далекую от идеала. Хотя размах и форма крыла не изменились, оно фактически было сконструировано заново. Профиль крыла стал близким к ламинарному. Как следствие характеристики самолета несоизмеримо улучшились. От воздушного тормоза окончательно отказались. Двигатели стали DB 601Е мощностью 1175 л. с. на взлете. Наступательное вооружение было сокращено до пары 7,9-мм пулеметов. Но система вооружения FA-13 со спаренными пулеметами MG 81Z была сохранена. Два члена экипажа сидели спина к спине в герметичной кабине с остеклением из двойных стекл, герметизированных надувными резиновыми шлангами. Восемь топливных баков вмещали 2300 л топлива и могли быть дополнены подвесным баком на 600 л. Автоматические камеры Rb 50/30 монтировались в задней части двигательных гондол. К этому времени взлетный вес возрос до 9460 кг, а нагрузка на крыло составляла не меньше 300 кг/м при площади крыла 30 м.

Еще три Ar 234-А-О были закончены и облетаны на АГО к октябрю 1942 г. Первый из-них А-03 был первоначально оснащен двигателями DB 601Е, но позже был переоснащен на BMW 801TJ - 14-цилиндровые, радиальные, воздушного охлаждения, с турбонаддувом, мощностью на взлете 1880 л. с. и 1520 л. с. на высоте 10800 м. Ar 240А-04 и -05 (или A-0/U1 и U2), выполненные без вооружения, имели двигателя DB 603А. АГО к декабрю 1942 г уже заготовила 80 % узлов и деталей на заводе в Ошерслебене для 40 первых серийных Ar 240А, но Эрхард Мильх приостановил программу.

Несмотря на прекращение производства, выпущенные самолеты быстро были переданы в боевые части. Ar 240А-01 и -02 был поставлены в 5-ю истребительную эскадру, которая располагалась на севере Финляндии у Пет-само. Самолеты "Арадо" вели разведку мурманской железной дороги. Другой Ar 240 с февраля 1943 г действовал вместе с Ju 88 из 3.(F)/100 в составе воздушного командования "Остланд", а с июля 1943 г в составе воздушного командования "Дон". В июне 1943 г 1. (F) /100 также использовала Ar 240 в составе 6-го воздушного флота. Летом 1943 г Ar 240А-02 был передан из JG-5 в 2.(F)/122 в Фразиноне, на юго-востоке от Рима. После нескольких испытательных полетов самолет совершил первый разведывательный вылет. Вскоре эта часть получила из состава 1.(F) /123 в Перджиа Ar 240А-04 (A-0/U1), но он не использовался из-за проблем с двигателями DB 603А. После их ремонта самолет был возвращен в Германию.

Этот самолет вместе с Ar 240А-05 (A-0/U2) и Ar 240А-03 использовался на южном секторе Восточного фронта в 10-м полку дальней разведки на и в составе 1-й эскадрильи Aufkl. Gr.Ob.d.L. Ar 240 V7 и V8, которых успели завершить до приговора Мильха в октябре и декабре 1942 г, являлись прототипами разведчика Ar 240В-1. Они еще также известны под обозначениями Ar 240В-01 и В-02. Самолеты имели такую же конструкцию, как и у Ar 240А-0. Двигатели были ДБ-605АМ мощностью 1475 л. с. на взлете. С использованием впрыска водно-спиртовой смеси мощность повышалась до 1800 л. с. Оба V7 и V8 имели пару пулеметов MG 17 вперед и барбеты с MG 81Z. Последний имел еще 20-мм пушку -MG 151 вперед.

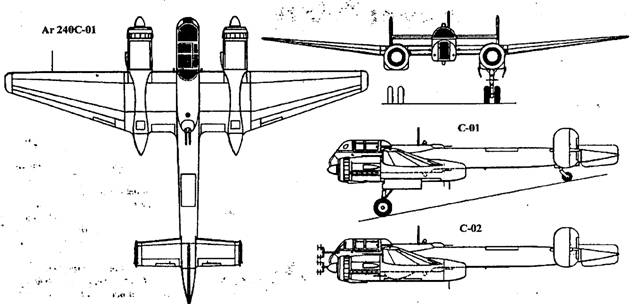

Создание разведывательного варианта Ar 240 имело приоритет перед другими вариантами этого многоцелевого самолета. В результате первый "охотник" - Ar 240 V9 (или Ar 240С) не приступал к летным испытаниям до марта 1943 г, то есть через три месяца после официального завершения программы. Двигатели на нем были DB 603А-2 мощностью 1750 л. с. и 1850 л. с. на высоте 2100 м. Ar 240 V9 имел практически ту же конструкцию, что и А- и Б-серии, но размах крыла был увеличен до 16,6 м. Удлинение двигательных гондол привело к общему увеличению длины самолета до 13,3 м. Наступательное вооружение состояло из четырех 20-мм пушек MG 151. На дистанционно управляемых установках были установлены спарки 13-мм пулеметов MG 131. Пустой и взлетный вес заметно увеличились до 8487 кг и 10560 кг соответственно. Несмотря на увеличение площади крыла на 3,6 квм, нагрузка на крыло осталась прежней. Испытания показали, что летные характеристики не изменились.

Еще три опытных самолета Ц-серии строились параллельно: VI0 (Ar 240С-02) в качестве ночного истребителя с еще 20-мм MG 151 в подвесном обтекателе WT-151A, локатором FuG 202 "Лихтенштейн", а VI1 и VI2 (Ar 240С-03 и -04) были способны нести 1800 кг бомб и были снабжены системой впрыска закиси азота GM 1, дававшей на высоте прирост в скорости до 56 км/ч. Проектировались и другие варианты, включая Ar 240С-1 с DB 603G, ночной истребитель Ar 240С-2, скоростной бомбардировщик и разведчик С-3 и С-4; многоцелевой Ar 240D с двигателями DB 614 (DB 603 с трехскоростным нагнетателем); увеличенный Ar 240Е - бомбардировщик с двигателями DB 603G и эквивалентный вариант истребителя Ar 240F. Однако технический департамент отказался от продолжения программы Ar 240. Решение во многом было мотивировано неудовлетворительной управляемостью и некоторыми другими проблемами, которые к моменту прекращения программы в конце 1942 г все еще оставались нерешенными.

Tutu двухместный дальний разведчик.

Двигатели: два "Даймлер-Бенц" DB 601Е (DB 605AM) - 12-цилиндровые, водяного охлаждения, мощностью 1175 (1475) л. с на взлете.

Вооружение (планируемое): два неподвижных 7,9-мм пулемета вперед и по два 7,9-мм пулемета MG 81 в верхней и нижней дистанционно управляемых установках (плюс еще одна неподвижная 20-мм пушка MG 151 назад наAr240В-02).

Максимальная скорость: 615(630) км/ч на высоте 6000 (6000) м.

Крейсерская скорость: 552 (575) км/ч на высоте 6000 (6000)м.

Дальность полета- при скорости 552 (575) км/ч с 600-л дополнительным баком - 1990 (1900) км

Время подъема на высоту: 6000 м - 11 (10,6) мин.

Потолок: 10500 м.

Вес: пустой - 6200 кг; взлетный - 9460 (8900) кг; максимальный - (10305) кг.

Размеры: размах крыла - 13,3 м; длина - 12,8 м; высота - 3,95 м; площадь крыла - 30,9 м.

Тактико-технические характеристики Лг 240С-03 Тип: двухместный истребитель-бомбардировщик. Двигатели: два "Даймлер-Бенц" DB 603А-2 - 12-цилиндровые, водяного охлаждения, мощностью 1750 л с. на взлете, 1850 л с. на высоте 2100 м, 1625 л с. на высоте 5700 м.

Вооружение: четыре 20-мм пушки MG 151 вперед и по два 13-мм пулемета MG 131 в верхней и нижней дис-танциотш управляемых установках; до 1800 кг бомб.

Максимальная скорость: 670 км/ч на высоте 6000 м (с форсажем GM 1), 572 км/ч у земли и 730 км/ч на высоте 11200м.

Дальность полета: 1860 км на высоте 6000 м.

Потолок: 10500 м.

Вес: пустой - 8467 кг; максимальный - 11735 кг. Размеры: размах крыш - 16,6 м; длина - 13,3 м; высота - 3,9 м; площадь крыла - 33,8 м
