ОПЫТЫ ГРОХОВСКОГО

Военный летчик и изобретатель П.И. Гроховский был востребован руководством РККА в 1930-м, а три года спустя он возглавил Особое конструкторское бюро по военным изобретениям (Осконбюро) ВВС. В период до 1936 г. под его руководством было спроектировано и осуществлено значительное количество усовершенствований и модификаций авиационной техники. Применительно к Р-5 перечислим наиболее удачные.

Для подвески под крылом Р-5 в КБ Гроховского были разработаны специальные грузовые цилиндры ПД-КОР, которые предназначались для размещения в них грузов до 135 кг. Они изготавливались из фанеры, могли сбрасываться на парашютах, размеры определялись из возможности перевозки людей. В 1932 г. ПД-КОР приняли на снабжение ВВС, а в 1934 г. они получили широкую известность как транспортные контейнеры во время спасения экипажа парохода «Челюскин». Впоследствии они пользовались популярностью, в просторечье назывались грузовыми ящиками, по возможности приобретались в ВВС или изготавливались в ремонтных мастерских. В последнем случае их форма и размеры были различными.

В 1932 г. Гроховский разработал систему прокладки телефонного кабеля при помощи Р-5, которая получила пер- воначальное обозначение Г-55, а затем ПРК-5, ПРК-10 и ПРК-30. Цифры означали километры кабеля, уложенного в контейнере. Смысл задуманного был прост и незатейлив. В заданном месте с самолета выбрасывался на парашюте груз (телефонный аппарат, световой маяк), который начинал разматывать кабель. На прокладку 10 км телефонной линии уходило 4 минуты. Метод прокладки кабеля по воздуху с большим успехом показали на войсковых учениях. Впоследствии в 1935 г. применяли барабан с кабелем, который размещался за кабиной летнаба.

Р-5 с подвесными кабинами Г-61 конструкции П.И. Гроховского.

Система ПД-М-1 предусматривала подвеску под крылом Р-5 двух мотоциклов «Харлей Дэвидсон», которые сбрасывались на парашюте диаметром 12 м. Успешные испытания были проведены в 1932 и 1935 гг.

В 1935 г. система сбрасываемых мотоциклов на Р-5 испытывалась в 3-й авиабригаде на аэродроме в Детском селе под Ленинградом. По результатам испытаний признавалось, что парашютная подвеска на Р-5 двух мотоциклов может использоваться для осуществления десантов и спецзаданий. Впоследствии мотоциклы сбрасывали с разных самолетов. Уже без участия Гроховского была разработана подвеска мотоцикла AM-600 под самолетом ДБ-3.

Самолет ССС (скоростной, скороподъемный, скорострельный) стал последней модификацией Р-5.

Система Г-61 представляла собой особые кассеты, которые подвешивались под нижним крылом Р-5. В каждой кассете могли размешаться по 4 десантника (всего 8). Для покидания самолета в воздухе имелись открываемые створки.

Кассеты Г-61, имевшие несколько разновидностей, предлагались как для ВВС, так и для ГВФ, причем в последнем варианте Гроховскому даже удалось добиться получения авторского свидетельства за номером 407. В августе 1937 г. Гроховский предложил использовать Р-5, оснащенный кассетами Г-61, для поисков пропавшего самолета Н-209 Леваневского. При этом объем кассет предполагалось увеличить, а общую нагрузку Р-5 довести до 3000 кг.

Производство Р-5 достигло своего пика в 1934 г. и составило 1642 самолета. Достигло максимума в тот год и производство двигателей М-17 - 5662 экземпляра. В следующем году Р-5 посчитали уже несовременным самолетом, поэтому производство стандартной машины начали сворачивать. В 1935 г. построили последние 450 Р-5 и 221 ССС (их производили включительно по 1937-й). Суммарный выпуск составил 4914 стандартных разведчиков Р-5, модернизированных ССС построили 620 экземпляров.

Первый Р-5 № 4629 передали для службы в Гражданском воздушном флоте в 1931 г. Год спустя уже часть серийных самолетов выпускались без вооружения и под обозначением П-5 эксплуатировались на линиях ГВФ. Обычно самолеты использовались для перевозки срочных грузов и почты. В конце 1931 г. Управление ГВФ начало комплектовать эскадрилью особого назначения для переброски матриц газеты «Правда» в крупные города Советского Союза. В эскадрилью подбирались лучшие пилоты, обладающие навыками полетов в сложных метеоусловиях и ночью. Р-5, обладающий хорошей устойчивостью, для таких полетов подходил наилучшим образом, поэтому эскадрилья была в основном укомплектована этими машинами.

По-разному проходили эти полеты. Вот как вспоминал об этих днях М.В. Водопьянов: «С матрицами я вылетал ночью, за два часа до рассвета, с тем расчетом, чтобы ленинградские рабочие могли читать газету не только в тот же день, но даже в тот же час, как и московские. Из Москвы можно вылетать только на лыжах. Но в Ленинграде не было снега, и посадка была возможна только на колесах. Тут пригодились добавочные баки. Я прилетал в Ленинград, не делая посадки, сбрасывал в условленном месте матрицы и возвращался в Москву. Весь полет в оба конца занимал семь часов».

Начиная с 1933 г. Р-5 применяются в геологоразведке, санитарной авиации, аэрофотосъемке. До 30 таких самолетов находилось на службе Управления полярной авиации (УПА). Начало использованию в «полярке» положила известная акция по спасению экипажа парохода «Челюскин». Именно пилоты Р-5 - В. Молоков, Н. Каманин и М. Водопьянов - вывезли большую часть «челюскинцев» - 83 человека. Причем Молоков пользовался вышеописанными транспортными контейнерами конструкции Гроховского и вывез с их помощью больше всех - 39 человек.

Аварийная посадка линейного самолета П-5 (Р-5) СССР-Л781.

Михаил Водопьянов при спасении экипажа парохода летал на Р-5, специально оборудованном для условий Севера. Первые такие доработки самолета предприняли еще в 1932 г. Начинали с подвода теплого воздуха от двигателя в пилотскую кабину. В 1933-1934 гг. самолеты стали оборудовать закрытыми кабинами - «лимузинами». Два таких самолета под обозначением Л П-5 подготовили в конце 1934 г. для сообщения с северными зимовками. Л П-5 имели дополнительные топливные баки, грузовые контейнеры по бортам фюзеляжа и радиостанции. В начале 1935 г. на них был предпринят перелет из Москвы через Хабаровск, Анадырь к зимовке на мысе Шмидта. Стартовали 1 марта: на ЛП-5 СССР-Н68 Водопьянов, на ЛП-5 СССР-Н67 летчик Линдель. Воздушное путешествие, прерываемое ухудшениями погоды, продолжалось более месяца.

7 апреля 1935 г. самолеты благополучно достигли цели.

8 целом переделанные Р-5 себя оправдали, впоследствии их передали для эксплуатации в местные воздушные линии в Хабаровске.

В соответствии с планами освоения северных территорий Управление Главсевморпути подготовило на 1936 г. перелет из Москвы на Землю Франца-Иосифа. Основной задачей называлось изучение подступов к Северному полюсу, освоение маршрута полета, разведка ледовой обстановки в Карском и Баренцевом морях, накопление информации о климатических и погодных изменениях.

Вновь были специально переоборудованы два Р-5. На этот раз их готовили особенно тщательно, а переделки и изменения стали более основательны. Новая модификация получила обозначение АРК-5 - тем самым подчеркивалось, что это арктический вариант. Количество членов экипажа в АРК-5 увеличили до 3 человек, кабина была добротно отделана и утеплена. Бортовые обтекаемые контейнеры еще более увеличились в размерах, в них помещались запасные воздушные винты, лыжи, складные нарты, палатка и надувная резиновая лодка. Все экспедиционное оборудование подбиралось из расчета, чтобы в случае вынужденной посадки на лед экипаж каждого самолета мог самостоятельно продвигаться на материк, имея при этом запас продовольствия на 45 суток для трех человек.

Самолеты получили регистрационные номера Главсевморпути: СССР-Н127 и СССР-Н128, внешне они привлекали оригинальной окраской в яркие зеленый и красный цвета. Ведущий самолет Н-127 оборудовали радиопеленгатором и радиокомпасом, радиостанцией МРК-004, снабженной жесткой антенной на верхнем крыле. Н -128 оснастили проще - самолет имел коротковолновую радиостанцию для связи с землей и с самолетом Н-127. Командиром перелета был назначен М.В. Водопьянов, его бортмехаником Ф.И. Бассейн, радистом С.А. Иванов. Вторым самолетом Н-128 управлял В.М. Махоткин, его бортмехаником был В.Л. Ивашин, штурманом В.И. Аккуратов.

Перелет, начавшийся 28 марта 1936 г., завершился вполне благополучно, возможность полетов в высоких широтах была доказана. Эта экспедиция позволила более гра мотно и осознанно подготовиться к следующим полетам и особенно к высадке десанта на Северный полюс в 1937 г. 21 мая 1936 г. в Москву вернулся один самолет - СССР-Н127. Вторую машину подломали на Земле Франца Иосифа, поэтому ее оставили на зимовке в бухте Тихая, а часть экипажа позднее забрал ледокол.

АРК-5 СССР-Н127 на московском аэродроме в марте 1936 г.

Среди многочисленных переделок Р-5 в транспортные и пассажирские варианты работа конструктора Рафаэлянца стала наиболее масштабной и совершенной. Главным отличием этого варианта, называемого ПР-5, стал новый фюзеляж для размещения 4 пассажиров. Под впечатлением «челюскинской» эпопеи Рафаэлянц предлагал использовать такой самолет прежде всего в арктических условиях. Нужно сказать, что он оказался абсолютно прав: именно северная специализация задуманного самолета привела к тому, что он вообще состоялся.

В апреле 1934 г. конструктор впервые направляет проект ПР-5 руководству ГВФ. Основной идеей называлось создание пассажирского самолета с максимальным использованием деталей серийного Р-5. Дело сдвинулось с мертвой точки спустя несколько месяцев благодаря поддержке заместителя наркома по военным и морским делам Иосифа Уншлихта. Но главным обстоятельством благоприятного исхода явился возникший интерес к самолету у руководства Главсевморпути. 1 августа 1934 г. выходит специальное постановление Совета Народных Комиссаров «О постройке арктического варианта самолета Р-5», которое необыкновенно ускорило ход работ.

Опытный образец ПР-5 построили в ноябре 1934 г. Летчик Ю. Пионтковский, поднявший машину в воздух 18 ноября, был весьма доволен ее поведением в воздухе. ПР-5 развивал максимальную скорость 245 км/ч, которая значительно превышала скорость рядовых Р-5.

Посмотреть новый самолет прибыл начальник Главсевморпути Отто Юльевич Шмидт. Осмотром он оказался вполне удовлетворен, а Рафаэлянц в результате стал обладателем роскошной волчьей шубы, подаренной ему главным северным начальником.

В ходе изготовления первого опытного экземпляра решили, что новый самолет после испытаний отправится в дальний почтовый перелет на остров Диксон. Летчиком в перелет назначили Героя Советского Союза Василия Молокова. Летали на Диксон и ранее, однако этот полет должен был положить начало регулярным воздушным сообщениям, поэтому ему с самого начала придавалась значительная пропагандистская окраска. Кроме Молокова и механика Побежимова в дальний путь отправлялись корреспонденты газет «Правда» и «Известия» Горбатов и Эль-Регистан.

ПР-5 с бортовым номером СССР-Н70 был тщательно подготовлен к дальнему перелету. Носовую часть машины окрасили в яркий синий цвет, синей была и отделка всей остальной поверхности, покрытой серебристой краской. Под нижними крыльями подвесили транспортные контейнеры.

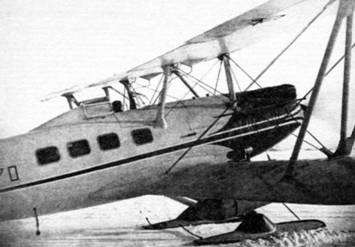

ПР-5 с 4-местной кабиной и опознавательными знаками СССР-Н70

20 февраля 1935 г. СССР-Н70 стартовал с Центрального аэродрома Москвы в направлении на восток. Уже на следующий день участники перелета отогревались и отдыхали в Омске. Однако дальнейшее продвижение с этого момента становится медленным по причине ухудшения погоды. Лишь 4 марта удалось вылететь из Красноярска, три дня летчики просидели в Подкаменной Тунгуске. Вылетев на Игарку, еще три дня пережидали метель в поселке Гальчиха. 19 марта, после улучшения погоды, вылетели на Диксон. Зимовщики восторженно встречали экипаж, однако Молоков, не желая упускать хорошую погоду, буквально через два часа вылетел с почтой на Дудинку. После совершения промежугочной посадки в поселке Иннокентьевский самолет попал в полосу тумана и заблудился. Для восстановления ориентировки Молоков приземлился у стоянки оленеводов. При взлете ему не повезло: самолет попал в оленью яму и сломал лыжу. Ямы, одна из которых послужила причиной происшествия, выкапывали в твердом снегу олени - в них они прятались от морозов. Затем ямы заносило первой метелью мягким пушистым снегом, и они были совершенно незаметны. Уже впоследствии, при стартах в местах оленьих стойбиш, летчикам указывалось обязательно лично проверять место предполагаемого старта. На помощь Молокову вылетел на обычном Р-5 СССР-Н46 летчик П. Головин, который забрал экипаж. Н70 оставили на месте аварии.

Перелет на Диксон, несмотря на досадную поломку, подтвердил, что ПР-5 отлично подходит для использования в качестве пассажирской машины. Поэтому последовало решение о серийном строительстве самолета в быковских авиаремонтных мастерских. Здесь делали фюзеляжи и соединяли их с крыльями, шасси и оперением, получаемыми с авиазавода № 1. Авиаремонтные мастерские Московского территориального управления ГВФ в Быково существовали с 1931 г., обслуживали они в основном сельхозавиацию и занимались ремонтом У-2. В 1935 г. в Быково освоили ремонт стандартных Р-5 и приступили к сборке ПР-5.

Рафаэлянц, назначенный главным инженером мастерских, продолжал совершенствовать самолет. В серии место пилота для получения удовлетворительной центровки сдвинули вперед на 350 мм. Кроме этого, пилота переместили на левый борт для улучшения обзора - справа и чуть ниже находилось сиденье бортмеханика. В кабину экипаж забирался по старинке, через верх, для этого сдвигался фонарь и откидывались бортовые створки. Четверо пассажиров попадали в кабину через дверь на левом борту, сидели они по двое рядом, лицом к лицу. Пассажирская кабина имела подвод теплого воздуха от коллектора двигателя, была утеплена ватином и обита шелком. Большие окна обеспечивали прекрасный обзор в полете. К дополнительным доработкам ПР-5 следует отнести измененное крепление капотов, обтекатели на колесах, зализы на стойках, новое приборное оборудование, посадочную фару.

Р-5 с подвешенными под нижним крылом парашютными мешками.

Первый серийный ПР-5 был испытан летчиком А.С. Шведовским в июле 1936 г. Уже спустя короткое время эта машина эксплуатировалась на пассажирских линиях. Значительная часть из построенных 200 экземпляров ПР-5 применялась в южных областях Советского Союза и Средней Азии. Некоторые машины в ходе серийной постройки подвергались улучшениям. Было передвинуто вперед на 100 мм верхнее крыло, смонтировано более совершенное приборное и радиооборудование. Самолет получил обозначение ПР-5бис.

Спустя несколько лет Рафаэлянц заменил бипланную коробку на свободнонесущее, низко расположенное крыло с полотняной обшивкой. Самолет получил обозначение ПР-12. После прохождения испытаний ПР-12 получил бортовой номер СССР-Л3600 и поступил для эксплуатации в 14-й транспортный отряд Украинского управления ГВФ на трассу Москва - Харьков. За 1940 г. ПР-12 налетал 28 000 км, перевез 9532 кг коммерческого груза. Хотя эксплуатация дала положительные результаты, строить машину в серии не стали. ПР-12 явился последней модификацией Р-5.

Что касается мастерских в Быково, то ремонтом Р-5 и двигателей М-17 здесь занимались вплоть до 1945 г. Предприятие к тому времени получило наименование авиазавода № 402 гражданской авиации.

Конструктивно разведчик Р-5 представляет собой аппарат смешанной, деревометаллической конструкции. Несущий каркас планера выполнен из соснового бруса, обшивка фюзеляжа фанерная, крыльев и хвостового оперения - полотняная. Для соединения элементов планера использовались многочисленные сварные узлы из мягкой листовой стали. Дюраль применялся ограниченно: для капотирования двигателя, в межкрыльевых стойках биплан-ной коробки и в законцовках крыльев. Элероны имелись только на верхнем крыле, а под нижним крылом монтировались дюралевые дуги, предохраняющие его от повреждения при посадке.

Двигатель М-17 мощностью 600 л.с. (М-17Ф - мощностью 680 л.с.) - с деревянным воздушным винтом диаметром 3,25 м. Для запуска двигателя от автомобильного стартера воздушный винт снабжался специальным храповиком (обычно заметен в носовой части обтекателя воздушного винта в виде трубы с зубцами). Топливные баки расположены в центроплане верхнего крыла (два по 155 л) и в фюзеляже перед пилотом (два по 255 л).

В систему водяного охлаждения М-17 входил выпускной сотовый радиатор, управляемый из кабины пилота при помощи штурвала диаметром 250 мм, расположенного на правом борту. Прокачка охлаждающей жидкости в системе охлаждения осуществлялась помпой, укрепленной на задней части картера двигателя. Пропускная возможность системы 250-300 л/мин. При нагревании и расширении воды ее излишки поднимались в водяной бачок (расширительный бачок), расположенный в передней кромке центроплана верхнего крыла.

Шасси пирамидальной схемы с резиновой пластинчатой амортизацией. Колеса размером 900x300 мм. Зимние лыжи деревянные, с ясеневой подошвой, с металлической оковкой по бортам. Размер лыжи 2800x480 мм.

Стрелковое вооружение самолета состояло из курсового синхронного пулемета ПВ-1 у пилота и спарки пулеметов ДА на турели ТУР-6 у летчика-наблюдателя. Козырьки у пилота и стрелка двугранные, наклонены под углом 45°, выполнялись из триплекса толщиной Змм или 1,5 мм целлулоида. В основании пилотского козырька размещен прицел ОП-1 («Альдис»), совмещенный с кольцевым визиром.

Бомбардировочное вооружение состояло из двух под-фюзеляжных балок ДЕР-6, восьми подкрыльевых балок ДЕР-7 и сбрасывателя СБР-8. Прицеливание при бомбометании осуществлялось при помощи прицела ОПБ-1, устанавливаемого в полу кабины летнаба, или при помощи простейшего бортового визира.

Часть военных Р-5 оснащалась радиостанциями ВОЗ-111 или 14СК, фотоаппаратами Потте-1. При совершении ночных полетов начиная с 1932 года на левом нижнем крыле ставились две посадочные фары в каплевидных обтекателях, снабженные лампами на 100 Вт. Питание осуществлялось от динамомашины с ветрянкой, расположенной на нижнем правом крыле.

В заключение пара слов о знаменитых самолетных ящиках. Ящики предназначались для упаковки самолетов в разобранном виде на заводе-изготовителе и их последующей транспортировки. Они вошли в историю авиации прежде всего как укрытие техперсонала на полевых аэродромах от непогоды и холодов. Именно в самолетных ящиках рассказывались невероятные аэродромные истории, которые, бывало, позднее воспринимались как подлинные. Судя по размерам ящика для Р-5 - длина 9 м, ширина 2,65 м, высота 3 м, - это действительно была готовая техническая бытовка. Кстати, Р-5 стал одним из последних самолетов, комплекгуемых такой транспортной упаковкой.

Полная длина в линии полета (м) 10,56

Высота в линии полета (м) 2,615

Размах верхнего крыла (м) 15,30

Размах нижнего крыла (м) 11,998

Общая площадь крыльев (м2) 50,2

Вес пустого (кг) 1969

Полетный вес в варианте разведчика (кг) 2804 Нагрузка на крыло в варианте разведчика (кг/м2) 55,9
