Глава 12

Колонны

Египетские колонны можно разделить на два типа, которые были известны с незапамятных времен. Первый тип копирует в камне стебли тростника, связанные в пучок и обмазанные глиной, а также стволы пальм и т. д., а второй представляет собой квадратные в сечении колонны с их более поздними модификациями. Квадратные колонны, вероятно, ведут свое происхождение – если для такой простой формы вообще нужно выяснять, откуда она взялась, – от подпорок в каменоломнях и скальных гробницах, которые оставляли для того, чтобы крыша не обрушилась.

Одной из сложнейших проблем, с которыми столкнулись египетские строители, была проблема перекрытия помещений большого объема. В примитивных хижинах, которые явились прототипом многих архитектурных форм, несколько шестов легко выдерживали большую крышу из тростника или пальмовых листьев, но для того, чтобы перекрыть пространство каменными плитами, надо было установить много подпорок. Поэтому мы не ошибемся, если назовем Большой гипостильный зал в Карнаке Колонным залом.

Во времена IV династии самое большое пространство, которое можно было перекрыть известняковыми плитами, составляло чуть больше 2,74 м. Более широкие пролеты перекрывались либо гранитными плитами, либо в виде ложного свода, либо в виде остроконечной крыши (рис. 115 и 116). Когда в широкое использование вошел песчаник из каменоломен Силсилы, обнаружилось, что из этого камня можно изготовлять гораздо более длинные архитравы. Египтяне, без сомнения, стремились сократить количество колонн в помещениях, насколько это было возможно, и в центральном нефе гипостильного зала в Карнаке мы видим уже песчаниковые плиты, перекрывающие пролет в 9 м. Песчаник, конечно, прекрасный камень для строительства, но он не может долго выдерживать, помимо своего собственного веса, еще и тяжесть крыши, поэтому нет никаких сомнений в том, что архитравы и плиты крыши в Карнаке растрескались уже через триста лет после сооружения этого зала.

Рис. 70. Квадратная в сечении колонна

Квадратные колонны были известны со времен IV династии до конца Нового царства. В это время их изготовляли не только монолитными, но и составными. В эпоху Среднего и в начале Нового царства они иногда превращались в многоугольные, которые были просты в сооружении и красивы с виду. Сначала, вероятно, стали обтесывать углы у квадратных колонн (рис. 70), в результате чего возникли восьмигранные колонны (рис. 71).

Рис. 71. Восьмигранная колонна. XI династия, Дейр-эль-Бахри

Мы находим их в храме XI династии в Дейр-эль-Бахри и в других местах. Дальнейшее обтесывание углов привело к появлению колонн с шестнадцатью гранями (рис. 72), которые встречаются во многих гробницах и храмах Среднего и Нового царств.

Рис. 72. Колонна с шестнадцатью гранями, XII–XVIII династии

Шампольон, на которого огромное впечатление произвели многогранные колонны, зная, что греческие дорические колонны (рис. 73) имеют каннелюры, окрестил египетские многогранные колонны «протодорическими», однако египетские колонны не всегда имеют каннелюры – чаще всего грани у них плоские.

Рис. 73. Греческая дорическая колонна

Название «протодорические» не соответствует истине, поскольку греческие колонны сужаются кверху и увенчиваются большой нависающей капителью, которая высекается из отдельного блока. В египетских же колоннах абака не очень сильно выступает за их пределы, а четыре главные грани колонны располагаются почти на одной плоскости с краями блока, лежащего поверх нее[35].

Рис. 74. Поперечный разрез участка многогранной колонны, на которой видны выступы между ее гранями

Иногда на многогранных колоннах между соседними гранями оставляли небольшие выступы (рис. 74). В храме Хонсу в Карнаке один из авторов этой книги несколько лет назад обнаружил на гранях следы штукатурки, которая не заполняла пространство между соседними выступами, а лежала плоско на поверхности камня. Однако такие выступы, хотя и встречающиеся в других храмах, все-таки явление довольно редкое.

Один из наиболее удачных примеров украшения многогранной колонны мы находим в маленьком храме Аменхотепа III в Эль-Кабе (фото 5). Его крыша опирается на четыре шестнадцатигранные колонны, две грани которых, обращенные в сторону центрального нефа, образуют вертикальную каменную полосу. В верхней части этой полосы мы видим изображение богини Хатхор с обычной маленькой молельней над ней.

Многогранные колонны просуществовали недолго, если сравнить с теми, которые были созданы на основе растительных мотивов. По-видимому, они не удовлетворяли вкусам Рамсеса II и его последователей. Во всяком случае, после его правления они больше не встречаются.

Рис. 75. Колонна с каннелюрами, установленная в высеченном в скале храме Аменхотепа III в Бейт-эль-Вали в Нубии

Колонна с каннелюрами – не такая уж большая редкость в Египте. Принцип создания каннелюр был известен и широко использовался уже во времена фараона III династии Джосера (фото 1 и 2), хотя в сооружениях его эпохи не было найдено ни одной отдельно стоящей колонны с каннелюрами. В эпоху Древнего царства после Джосера они, насколько нам известно, не встречаются, но появляются вновь в Среднем царстве в Хаваре и Кахуне, а также в некоторых скальных гробницах Бени-Хасана. Единственным храмом Нового царства в Египте, где, по нашим сведениям, была найдена колонна с каннелюрами, является храм богини Мут в Карнаке. Здесь, среди руин, были обнаружены база и верхний барабан, располагавшийся сразу же под капителью, колонны с настоящими каннелюрами. Вдоль всего столба колонны сверху вниз тянутся четыре полосы, между каждой парой которых располагаются семь слегка углубленных каннелюр. Диаметр колонны – около 96,5 см. В нубийском храме в Седеинге высится колонна с тридцатью каннелюрами и двумя вертикальными полосами, на которых написаны посвящения Аменхотепу III.

Рис. 76. Поперечный разрез стебля папируса

Другая находится в Бейт-эль-Вали, но, в отличие от колонны в храме Аменхотепа III, она высечена в скале (рис. 75) и имеет свою особенность – в ее верхней части проходит узкая лента, от которой и начинаются каннелюры. По четырем поверхностям этой колонны протягиваются плоские вертикальные полосы без каннелюр. В районе абаки эти полосы сходят на нет. Колонна сужается кверху, но не имеет энтазиса, или выпуклости.

Колонны, имитирующие растения, появились в очень древние времена. Их создавали в основном по образцу папируса, лотоса, лилии и пальмы.

Один из самых красивых типов колонн, созданных по образцу папируса, напоминает связку стеблей этого растения с раскрытыми цветками. Ствол такой колонны круглый в сечении и слегка сужается книзу, там, где находится плоская круглая база. На нижней части колонны вырезаны большие листья, обращенные своими острыми верхушками кверху и раскрашенные. Кверху ствол колонны сужается и завершается широкой капителью. Сразу же под ней высечено несколько горизонтальных линий – они напоминают нам о веревках, которыми связывали стебли. Таким образом, прототипом колонны стала связка стеблей папируса, но есть свидетельства и того, что она должна была имитировать одиночное растение. Например, на некоторых колоннах мы видим три вертикальных выступа (рис. 76), благодаря которым эти колонны напоминают стебель папируса. Странное поперечное сечение пилястра Джосера (фото 6), который увенчан капителью, очень похожей на верхушку папируса, тоже, вероятно, напоминает стебель этого растения. Однако такой тип колонн не был известен в Древнем и Среднем царстве, а в Новом царстве появился только в эпоху XIX династии. Из них составлены два средних ряда колонн в больших залах того времени.

Рис. 77. Капитель колонны центрального нефа Большого зала в Карнаке. Мы видим пометки, сделанные рабочими для обозначения тех мест, куда надо устанавливать абаку и архитрав. Диаметр верхней части капители составляет около 6 м

Одним из наиболее впечатляющих примеров является Большая колоннада Луксорского храма, законченная фараоном Тутанхамоном (фото 39). Она немного меньше, чем центральный неф Большого гипостильного зала в Карнаке, и не имеет боковых рядов колонн меньшей высоты, но, вне всякого сомнения, гораздо красивее. Капители колонн великолепно очерчены и выступают далеко за пределы своих стволов. Десять колонн, стоящих по краям центрального нефа Большого гипостильного зала в Карнаке, имеют капители диаметром 5,49 м и состоят из нескольких крупных блоков (рис. 77). Половина верхней части капители высечена из одного блока, размеры которого, по самым грубым подсчетам, должны были составлять около 6 м в длину, 3 м в ширину и 0,75 м в высоту. Капитель такая большая, что строители посчитали нужным выложить ее из трех мощных слоев кладки. То, что египтяне придавали капители нужную форму уже после укладки блоков, подтверждается тем, что нижний горизонтальный шов проходит не там, где начинается собственно капитель, а чуть ниже (рис. 78). Для того чтобы высечь капитель такого размера, нужно было удалить большое количество камня.

Рис. 78. Часть плана и продольного разреза капители папирусовидной колонны времен фараона Тахарки. Мы видим, что она сложена из небольших блоков (изображение этой колонны можно увидеть на фото 18)

Колонны гипостильного зала в Карнаке и Луксорского храма являются примерами очень прочных сооружений, предназначенных для поддержания огромного веса. А вот красивая колонна фараона Тахарки, единственная из десяти уцелевших, которая высится перед Вторым пилоном в Карнаке (фото 18), заслуживает особого внимания. Эти десять колонн в форме папируса имели такую же высоту, что и колонны центрального нефа Большого зала в Карнаке, но никогда не предназначались для поддержания гигантского веса, ибо они сложены из относительно некрупных блоков (рис. 78). Каждый барабан этой колонны не только состоял из большего числа блоков, чем обычно, но и имел гораздо больше слоев кладки и боковых швов. Многочисленные швы относительно безобидны, если на колонну не кладут больших архитравов или каменных плит, но если им приходится выдерживать огромную нагрузку, как в гипо-стильном зале в Карнаке, то они неизбежно разрушатся.

Капитель колонны Тахарки не выступает так далеко над стволом, как у колонны в гипостильном зале, а прямоугольный блок или абака поверх капители выложена из довольно мелких блоков. Колонны перед Вторым пилоном никогда не несли на себе крыши. С виду они, конечно, были очень красивы, но их конструкция оказалась очень неудачной. Только что построенные, со швами, заполненными строительным раствором, сплошь украшенные рельефами и росписями, они совсем не казались непрочными, но подтопление водами Нила и, возможно, землетрясения сыграли с ними злую шутку.

Второй тип колонн в форме папируса имитирует связку растений с закрытыми бутонами. Такие колонны создавались в эпоху V династии, и их прекрасные монолитные образцы можно увидеть в припирамидном храме фараона Сахура в Абусире (рис. 79). Высота этих колонн более 3,7 м. В эпохи, последовавшие за Древним царством, пространство между связками папируса заполнялось небольшими связками тростника, укороченными сверху и снизу. Как и у другого типа папирусовидных колонн, диаметр ствола в районе базы и ближе к вершине уменьшается. В самых лучших образцах этих колонн все связки, из которых состоит ствол, имеют не полукруглое, а немного заостренное сечение. Колонны такого типа преобладали в храмах XIX династии[36], правда, к тому времени они выродились в приземистых уродцев, из которых самыми ужасными являются колонны эпохи Рамсеса II. Их стволы не имеют выступов, а сами они покрыты совершенно немыслимыми украшениями и надписями.

Рис. 79. Монолитная гранитная колонна V династии из припирамидного храма фараона Сахура в Абусире

Колонны в форме лотоса (фото 40) появились одновременно со вторым типом папирусовидных колонн. Обе эти формы встречаются в храмах V династии в Абусире. На них мы видим несколько бутонов лотоса, стебли которого связаны между собой точно так же, как и стебли папируса. Оба типа колонн очень похожи друг на друга. У хороших образцов основная разница заключается в том, что диаметр лотосовидной колонны у основания не уменьшается, а связки имеют полукруглое сечение без заострения. Цветы папируса в них заменены бутонами лотоса. Между ними, под веревками, которыми обвязаны бутоны, помещены более мелкие растения. В этом папирусовидные колонны второго типа схожи с лотосовидными колоннами. На рисунках на стенах гробниц мы часто видим, что к вершинам колонн, которые поддерживают крыши домов или храмов, привязаны бутоны лотоса – этот обычай был очень распространен в Египте. С другой стороны, нет никаких сомнений в том, что колонны в форме лотоса произошли от колонн в форме папируса, поскольку слабые стебли лотоса никогда не использовались для поддержания крыш, какими бы легкими они ни были.

Рис. 80. Монолитная гранитная колонна в форме пальмы эпохи V династии из припирамидного храма фараона Сахура в Абусире

Судя по дошедшим до нас образцам, лотосовидные колонны создавались гораздо реже, чем папирусовидные. Мы можем увидеть их в Бени-Хасане и в сооружениях Среднего царства; кроме того, они были довольно широко распространены в саисский период и во времена Птолемеев.

Колоны, имитирующие пальму, также были найдены в храме фараона V династии Сахура, находящегося в Абусире (рис. 80). Они были известны в Среднем царстве, но от времен Нового царства до нас дошло всего два образца: первый – в храме Аменхотепа III в Солебе, а второй – в храме Сети I в Сесеби (оба находятся в Нубии). Пальмовидные колонны были очень популярны в эпоху Птолемеев, и только в это время их стволы точно воспроизводили ствол пальмы.

В египетских храмах встречаются и другие типы колонн, например цилиндрические, увенчанные квадратной абакой, и колонны странной формы, напоминающие опоры шатра. Подробное описание этих типов, а также красивых составных капителей, которые создавались непосредственно перед эпохой Птолемеев и во время нее, не входит в задачу этой книги, поскольку нас больше интересуют детали конструкций, а не их стиль.

Для точного установления архитравов в верхней части колонн металлическим инструментом наносились сплошные или пунктирные линии. Так размечали не только абаку, но и капитель, чтобы абака была обтесана так, как надо. Линии разметки видны не только на колоннах центрального нефа Большого гипостильного зала в Карнаке (рис. 77), но и на более низких колоннах, стоящих по бокам от них (рис. 81).

Рис. 81. Отметки каменотесов, оставленные ими на абаке колонны в Большом зале Карнака, XIX династия

Колонны, как стены и пол, всегда обтесывались после укладки блоков. Это подтверждается не только тем, что база или капитель часто бывают высечены из одного блока со стволом, но и частично или вообще не завершенными колоннами, сохранившимися до наших дней. Впрочем, таких колонн совсем не много, самый лучший образец можно увидеть в юго-восточном углу двора эпохи XXV династии, который расположен к востоку от Первого пилона в Карнаке. Отделка этих колонн, очевидно, была отложена до завершения строительства пилона, поскольку они наполовину погребены под строительной насыпью, с помощью которой он сооружался. Но по каким-то неизвестным причинам пилон так и не был достроен, а поскольку насыпь с течением времени сильно уменьшилась в размерах и практически исчезла, у нас появилась возможность рассмотреть угол двора. Здесь хорошо видны не только незаконченная колонна и архитрав, но и следы ремонтных работ, которые велись в маленьком храме Сети II, расположенном радом с северной башней пилона (фото 57). На колонне между горизонтальными швами блоков, образующих капитель, камень обтесан в виде колец, диаметр которых немного превышает диаметр соответствующих частей законченной колонны, стоящей рядом.

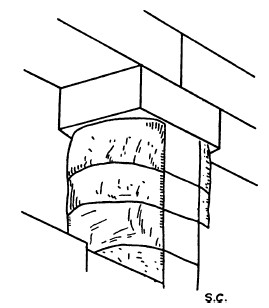

Рис. 82. Колонна храма Сети I в Абидосе. Проект храма подвергся изменению, и колоннада была превращена в стену. Со временем часть стены разрушилась, и стало заметно, в каком виде укладывались барабаны колонн

На месте восточной стены одной из комнат (на плане Бедекера она обозначена буквой F) в храме Сети I в Абидосе первоначально планировалось расположить ряд колонн. Блоки этих колонн видны до сих пор (рис. 82), поскольку стена, поглотившая их, частично разрушилась. Колонны были сложены из песчаника, и перед тем, как начать обтесывать их долотом и шлифовать, как и все остальные поверхности, им была придана нужная форма с помощью инструмента, который имел закругленный тупой наконечник.

На барабанах колонн, которые стали теперь видны, линии разметки встречаются довольно редко, хотя мы не можем сказать, что их вообще нет. На вершине некоторых барабанов колонн, стоящих в боковом нефе Большого зала в Карнаке, нанесены две линии, которые пересекаются под прямым углом. Они были сделаны заостренным инструментом для обозначения центра барабана. Вполне возможно, что на поверхности всех блоков, их которых высекались барабаны, не только чертились линии или делались зарубки, обозначавшие их центр, но и вырубались круги, отмечавшие, до каких пределов надо было обтесывать камень. Если бы осевые линии не проводились на поверхности барабана, как в Карнаке, то на законченных колоннах они бы тоже отсутствовали.

Поскольку барабаны укладывались очень грубо обтесанными – или вообще не обтесанными – и поскольку, как и во всех египетских сооружениях, верхняя плоскость барабана не была отшлифована, то мы можем сделать вывод, что выравнивалась только та плоскость, которая должна была стать ложем для следующего блока[37].

Когда блоки укладывались, их верхние плоскости выравнивались и на них наносились оси колонны. Это, скорее всего, производилось таким образом: визировалась или чертилась линия по всему ряду колонн в зале и отмечалось, где она пересекает внешние края барабанов. Затем эти отметки соединяли и получали, как в Карнаке, ось колонны или положение ее центра. А может быть, строители прорезали небольшие линии или делали зарубки, по которым с помощью веревок определяли центр барабана и рисовали окружность, обозначавшую, где должны находиться его края[38].

Каким образом обтесывались монолитные колонны, такие как, например, гранитные папирусовидные колонны в Абусире, древние источники ничего не сообщают, но наше знание египетских способов обработки камня позволяет предположить, как это делалось. Монолитная колонна доставлялась из каменоломни в виде блока, вероятно, более или менее прямоугольной формы и перед обработкой устанавливалась вертикально. Впрочем, сначала обрабатывалась ее база, а уж затем приступали к обтесыванию самой колонны и приданию ей нужной формы. При этом ее никуда не передвигали и ни к чему не подгоняли. Этот процесс можно было осуществить, вероятно, только одним способом. Сначала находили на двух противоположных концах блока две точки, через которые должна была пройти ось законченной колонны. Эти точки находили путем тщательных измерений и расчетов. Все это нужно было для того, чтобы определить, хватит ли камня для придания колонне нужной формы. Следующим этапом была обработка базы, при которой надо было создать плоскость, по отношению к которой осевая линия колонны располагалась бы под прямым углом. Египтяне, вероятно, пользовались очень простым методом: выравнивали блок таким образом, чтобы обе осевые точки расположились строго горизонтально (глава 5), а со стороны базы сверху донизу создавали истинную вертикальную поверхность. На следующем этапе колонну надо было повернуть на 90° вокруг оси, вновь выровнять две осевые точки и сделать еще одну вертикальную эталонную поверхность, проходящую через точку, расположенную примерно посредине предыдущей эталонной поверхности. Затем по этим двум поверхностям обтесывали базу (глава 9). После всех этих процедур можно было не сомневаться, что блок будет установлен строго вертикально.

Мы точно не знаем, каким образом монолитная колонна устанавливалась вертикально, но можно предложить несколько вариантов. В храме Второй пирамиды квадратные колонны вставлялись в отверстие в полу и устанавливались на скальном фундаменте. Одна сторона отверстия делалась наклонной (рис. 83), и по ней скользила нижняя часть колонны, которая, по-видимому, была уже предварительно обтесана. Каким образом она устанавливалась в вертикальное положение – с помощью рычагов или наклонных насыпей, как это делалось для обелисков, – точно сказать невозможно.

Скорее всего, рычаги использовали только в крайнем случае. В качестве примера второго способа можно привести установку огромных квадратных в сечении колонн в так называемом Осирейоне Сети I в Абидосе. Здание находится ниже уровня пустыни, стены его сложены из огромных кварцитовых блоков, а колонны, поддерживающие гранитную крышу, имеют квадратное сечение. Высота их равна 3,96 м, а стороны – 2,28 м. Вероятно, их установили в вертикальное положение, заполнив храм снизу доверху песком, а затем убрав его из-под колонн. Эти колонны опираются не на фундамент, как в храме Второй пирамиды в Гизе, а на плиты пола.

Рис. 83. Отверстие в гранитном полу храма Второй пирамиды в Гизе. Одна сторона сделана наклонной, чтобы облегчить спуск квадратной колонны в это отверстие

Шлифовка монолитной колонны производилась, вероятно, таким способом. На полу, базе или на специально подготовленной платформе рисовали круг и проводили провешивание, пользуясь, скорее всего, уменьшенной копией колонны. Таким способом можно было получить столько эталонных поверхностей на разных высотах, сколько было нужно, хотя мы не имеем никаких сведений ни об их количестве, ни о том, как они выглядели. Создание колонн в скальных храмах или гробницах было, вероятно, еще более сложным делом, чем высекание монолитной колонны из каменного блока, и здесь мы снова почти не имеем сведений о том, как это делалось.

Рис. 84. Колонна храма, расположенного восточнее Праздничного зала Тутмеса III в Карнаке. Она сделана частично из многогранных барабанов старых колонн и частично из барабанов эпохи Рамсеса II, который узурпировал этот храм

В некоторых скальных гробницах XVIII династии в Эль-Амарне, которые остались незаконченными, в самую последнюю очередь, вероятно, был отшлифован пол. В частично раскопанных гробницах мы видим участки, где пол вообще еще не был высечен, но крыша, капители и частично стволы колонн были уже гладко обтесаны. Можно дать несколько объяснений этому факту, но лучше всего сделать это после подробного описания высеченных из скалы колонн, найденных в Эль-Амарне и других местах.

Единственная проверка точности изготовления египетской колонны круглого сечения была проведена на примере монолитной колонны из красного гранита в храме V династии в Абусире (рис. 80). Было обнаружено, что на участке длиной 2,6 м, где средний диаметр уменьшается с 91,2 см до 79,8 см, отклонение от среднего диаметра не превышает 8 мм.

В верхней же части, где колонна сужается, отклонение сильно увеличивается, что, вероятно, свидетельствует о том, что эту колонну, как и незавершенную колонну в Карнаке, обтесывали таким способом: сначала формировали на стволе кольца нужного диаметра, располагавшиеся через правильные интервалы, а затем обтесывали оставшиеся участки. Вертикальных эталонных поверхностей здесь не создавали. Вполне вероятно, что в этом случае использовали нечто вроде лекала, но прямого подтверждения этому нет.

Египтяне, особенно в эпоху XIX династии, очень часто использовали при строительстве камень из более ранних сооружений. Реже использовали барабаны старых колонн для создания новых. Восточнее Праздничного зала Тутмеса III в Карнаке есть храм, узурпированный Рамсесом II. В этом здании некоторые колонны полностью сложены из многогранных барабанов старых колонн, а другие – частично из барабанов эпохи Рамсеса II и частично из многогранных барабанов (рис. 84). Они были покрыты толстым слоем штукатурки, который скрыл тонкие грани старых столпов. Древняя кладка полностью скрылась под ней, и никто не подозревал, что эти впечатляющие колонны состоят из обломков, скрепленных штукатуркой, толщина которой в некоторых местах достигала 7,6 см.

Хотя слово «реставрация» в египетском языке чаще всего означает использование блоков старых сооружений для строительства новых[39], бывали случаи, когда некоторые памятники действительно подвергались ремонту.

Интересный пример древней реставрации колонн можно увидеть в Большом зале в Карнаке. В восточном углу поврежденные части колонн были вырезаны и заполнены заплатами из более мелких блоков (фото 42). Они не были обтесаны и пригнаны к форме колонны, вероятно, потому, что к ним собирались пристроить какое-то другое сооружение. Однако в центральном нефе камни этих заплаток были обтесаны очень тщательно (фото 41). Вероятно, ремонт здесь был произведен в эпоху Птолемеев или немного раньше.
