Графические процессоры AMD/ATI Mobility Radeon HD 5xxx

Автор: Олег Нечай

Опубликовано 18 октября 2010 года

Дискретные мобильные видеоускорители AMD/ATI Mobility Radeon HD серии 5xxx дебютировали в самом начале 2010 года и на сегодняшний день широко используются в портативных компьютерах и неттопах.

Об основных особенностях микроархитектуры R800 видеочипов AMD/ATI последнего поколения мы подробно рассказали в статье о десктопном варианте Radeon HD 5xxx. Напомним, что эта архитектура основана на массиве универсальных процессоров, обеспечивающих обработку различных видов данных, и впервые поддерживает программные интерфейсы DirectX 11 и DirectCompute 11. Все процессоры последнего поколения производятся по 40-нм технологии.

Как это обычно бывает у AMD (или всё-таки ATI?), мобильный видеочип по характеристикам ближе к десктопному чипу вовсе не с тем же индексом, а к процессору, стоящему на ступень ниже. К примеру, топовый Mobility Radeon HD 5870 - это, скорее, модификация "настольного" Radeon HD 5770, чем HD 5870. О подобных соответствиях мы подробнее поговорим в описаниях каждой конкретной модели.

Пара слов о "ноутбучных" графических чипах серий HD 530v, 540v, 550v и 560v, появившихся на рынке чуть позже "пятитысячных" - весной 2010 года. Это вовсе не новинки, как можно было бы подумать, а просто слегка модифицированные и перемаркированные мобильные процессоры предыдущего поколения HD 4xxx (R700) c поддержкой DirectX 10.1 и аппаратным декодированием HD-видео.

Все эти чипы выполнены по 55-нм технологии и работают с памятью DDR2, DDR3 или GDDR-3. Аналогами Mobility Radeon HD 530v являются микросхемы серии Mobility Radeon HD 4300, 540v - 4500, 550v - 4650, а 560v - 4670.

К текущей серии 5xxx формально относятся два процессора на ядрах предыдущего поколения - HD 5165 (RV730) и HD 5145 (RV710). Первый их них представляет собой перемаркированную модификацию Mobility Radeon HD 4650, а второй - HD 4570.

В AMD сочли нерациональным снимать с производства весьма мощные, конкурентоспособные и пользующиеся стабильным спросом микросхемы, поэтому маркетологи прибегли к своему любимому трюку с переименованием.

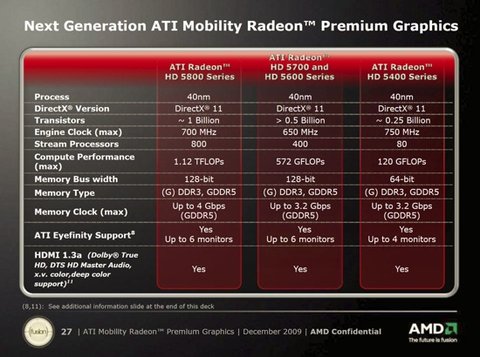

В текущую линейку входят чипы AMD/ATI Mobility Radeon HD 5870, HD 5850 и HD 5830 (кодовое название Juniper), HD 5770, HD 5750, HD 5730 и HD 5650 (Redwood), а также HD 5470, HD 5450 и HD 5430 (Cedar). Нетрудно заметить, что в мобильном семействе отсутствует аналог десктопной топ-модели HD 5970 на ядре Hemlock, а чипы серии HD 58xx построены вовсе не на десктопном аналоге Cypress, а на более простом чипе Juniper. Мобильные 5700 соответствуют настольным 5600 и 5500, и лишь мобильный HD 5430 основан на том же ядре Cedar, что и десктопный HD 5450.

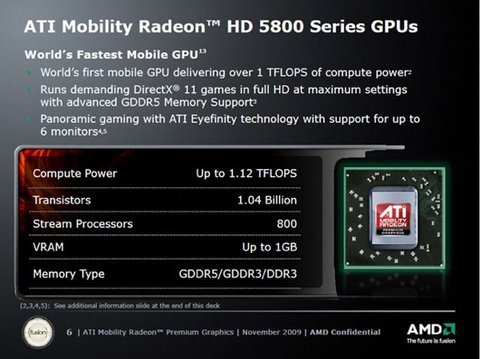

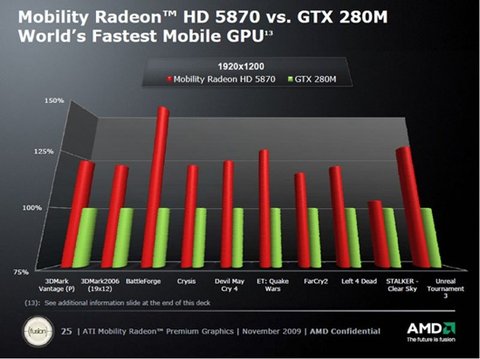

Флагманскими ноутбучными картами AMD/ATI последнего поколения считаются Mobility Radeon HD 5870, HD 5850 и HD 5830, которые фактически являются аналогами "верхнего среднего" класса настольных моделей. Эта "ступенька вниз" традиционно объясняется невозможностью обеспечить оптимальный температурный режим для топовых десктопных видеоускорителей в компактном корпусе лэптопа.

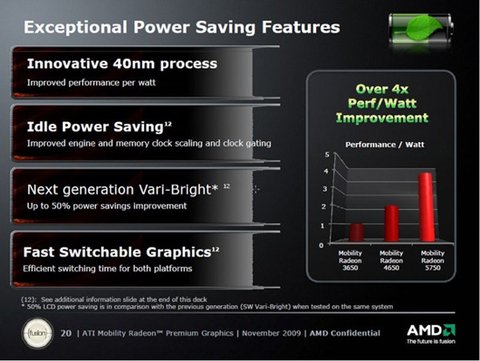

В этом классе разработчики стремятся продемонстрировать чудеса производительности, а вовсе не низкое тепловыделение, тем более что в просторном ящике настольного компьютера нет особых проблем с размещением самых громоздких СО для пышущих жаром карт. Для портативных компьютеров существуют гораздо более строгие требования к энергопотреблению и тепловыделению, хотя есть и примеры обратного подхода - например, увесистые игровые лэптопы с двумя дискретными видеокартами.

Десктопный аналог топовой Mobility Radeon HD 5870 - Radeon HD 5770, мобильная версия отличается от него пониженными рабочими частотами (ядро - с 850 до 700 МГц, видеопамять - с 4800 до 4000 МГц). Чипы Mobility Radeon HD 5850/5830 - модификации с ещё более низкими частотами, которые также поддерживают память типа DDR3/GDDR3.

• Графический процессор Juniper (модель Broadway XT)

• 800 (160х5) универсальных процессоров

• 40 текстурных и 16 блоков блендинга

• Тактовая частота ядра - 700 МГц

• Частота видеопамяти, эффективная - 4000 МГц (4х1000 МГц)

• Тип видеопамяти - GDDR5

• Объём памяти - 1 Гб

• Шина памяти - 128 бит

• Пропускная способность памяти - 64 Гбайт/с

• Максимальная скорость выборки - 28 Гтекст/с

• Максимальная скорость закраски - 11,2 Гпикс/с

• Максимальная производительность - 1120 Гфлопс

• Интерфейс - PCI Express 2.1 x16

• Пиковое энергопотребление - 50 Вт

• Поддержка DirectX 11, включая шейдеры версии 5.0, OpenGL 4.0, DirectCompute 11 и OpenCL 1.0

• Технологии ATI Avivo HD Video & Display

• Технология управления питанием ATI PowerPlay

• Встроенный звуковой кодек 7.1 класса HD Audio

• Графический процессор Juniper (модель Broadway PRO)

• 800 (160х5) универсальных процессоров

• 40 текстурных и 16 блоков блендинга

• Тактовая частота ядра - 625/500/625 МГц

• Частота видеопамяти, эффективная - 1800/4000 МГц

• Тип видеопамяти - GDDR3/GDDR5/GDDR5

• Объём памяти - 2/1/1 Гб

• Шина памяти - 128 бит

• Пропускная способность памяти - 28,8/64/64 Гбайт/с

• Максимальная скорость выборки - 25/20/25 Гтекст/с

• Максимальная скорость закраски - 10/8/10 Гпикс/с

• Максимальная производительность - 1000/800/1000 Гфлопс

• Интерфейс - PCI Express 2.1 x16

• Пиковое энергопотребление - 31/30/39 Вт

• Поддержка DirectX 11, включая шейдеры версии 5.0, OpenGL 4.0, DirectCompute 11 и OpenCL 1.0

• Технологии ATI Avivo HD Video & Display

• Технология управления питанием ATI PowerPlay

• Встроенный звуковой кодек 7.1 класса HD Audio

• Графический процессор Juniper (модель Broadway LP)

• 800 (160х5) универсальных процессоров

• 40 текстурных и 16 блоков блендинга

• Тактовая частота ядра - 500 МГц

• Частота видеопамяти, эффективная - 800 МГц

• Тип видеопамяти - DDR3/GDDR3

• Объём памяти - 1 Гб

• Шина памяти - 128 бит

• Пропускная способность памяти - 25,6 Гбайт/с

• Максимальная скорость выборки - 20 Гтекст/с

• Максимальная скорость закраски - 8 Гпикс/с

• Максимальная производительность - 800 Гфлопс

• Интерфейс - PCI Express 2.1 x16

• Пиковое энергопотребление - 24 Вт

• Поддержка DirectX 11, включая шейдеры версии 5.0, OpenGL 4.0, DirectCompute 11 и OpenCL 1.0

• Технологии ATI Avivo HD Video & Display

• Технология управления питанием ATI PowerPlay

• Встроенный звуковой кодек 7.1 класса HD Audio

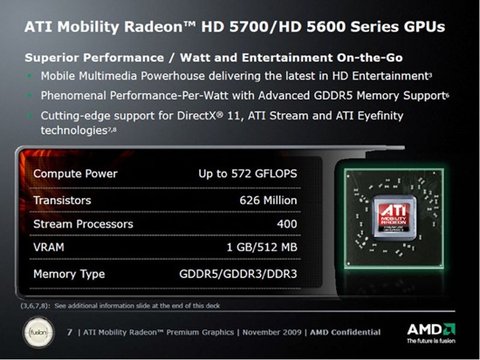

Средний класс в мобильной серии AMD/ATI последнего поколения представлен моделями Mobility Radeon HD 5770, HD 5750, HD 5730 и HD 5650, конструктивно соответствующими десктопному эконом-классу Radeon HD 56хх/55хх. Ближайший настольный аналог Mobility Radeon HD 5770 - Radeon HD 5650, отличия заключаются лишь в пониженных рабочих частотах. В остальных модификациях используются различные комбинации частот и может применяться видеопамять типа DDR3/GDDR3.

• Графический процессор Redwood (модель Madison XT)

• 400 (80x5) универсальных процессоров

• 20 текстурных и 8 блоков блендинга

• Тактовая частота ядра - 650 МГц

• Частота видеопамяти, эффективная - 3200 МГц (4х800 МГц)

• Тип видеопамяти - GDDR5

• Объём памяти - 1 Гб

• Шина памяти - 128 бит

• Пропускная способность памяти - 51,2 Гбайт/с

• Максимальная скорость выборки - 13 Гтекст/с

• Максимальная скорость закраски - 5,2 Гпикс/с

• Максимальная производительность - 520 Гфлопс

• Интерфейс - PCI Express 2.1 x16

• Пиковое энергопотребление - 30 Вт

• Поддержка DirectX 11, включая шейдеры версии 5.0, OpenGL 4.0, DirectCompute 11 и OpenCL 1.0

• Технологии ATI Avivo HD Video & Display

• Технология управления питанием ATI PowerPlay

• Встроенный звуковой кодек 7.1 класса HD Audio

• Графический процессор Redwood (модель Madison PRO)

• 400 (80x5) универсальных процессоров

• 20 текстурных и 8 блоков блендинга

• Тактовая частота ядра - 550 МГц

• Частота видеопамяти, эффективная - 3200 МГц (4х800 МГц)

• Тип видеопамяти - GDDR5

• Объём памяти - 1 Гб

• Шина памяти - 128 бит

• Пропускная способность памяти - 51,2 Гбайт/с

• Максимальная скорость выборки - 11 Гтекст/с

• Максимальная скорость закраски - 4,4 Гпикс/с

• Максимальная производительность - 440 Гфлопс

• Интерфейс - PCI Express 2.1 x16

• Пиковое энергопотребление - 26 Вт

• Поддержка DirectX 11, включая шейдеры версии 5.0, OpenGL 4.0, DirectCompute 11 и OpenCL 1.0

• Технологии ATI Avivo HD Video & Display

• Технология управления питанием ATI PowerPlay

• Встроенный звуковой кодек 7.1 класса HD Audio

• Графический процессор Redwood (модель Madison LP)

• 400 (80x5) универсальных процессоров

• 20 текстурных и 8 блоков блендинга

• Тактовая частота ядра - 650 МГц

• Частота видеопамяти - 800 МГц

• Тип видеопамяти - DDR3/GDDR3

• Объём памяти - 1 Гб

• Шина памяти - 128 бит

• Пропускная способность памяти - 25,6 Гбайт/с

• Максимальная скорость выборки - 13 Гтекст/с

• Максимальная скорость закраски - 5,2 Гпикс/с

• Максимальная производительность - 520 Гфлопс

• Интерфейс - PCI Express 2.1 x16

• Пиковое энергопотребление - 25 Вт

• Поддержка DirectX 11, включая шейдеры версии 5.0, OpenGL 4.0, DirectCompute 11 и OpenCL 1.0

• Технологии ATI Avivo HD Video & Display

• Технология управления питанием ATI PowerPlay

• Встроенный звуковой кодек 7.1 класса HD Audio

• Графический процессор Redwood (модель Madison PRO)

• 400 (80x5) универсальных процессоров

• 20 текстурных и 8 блоков блендинга

• Тактовая частота ядра - 450/550 МГц

• Частота видеопамяти - 800 МГц

• Тип видеопамяти - DDR3/GDDR3

• Объём памяти - 1 Гб

• Шина памяти - 128 бит

• Пропускная способность памяти - 25,6 Гбайт/с

• Максимальная скорость выборки - 9/11 Гтекст/с

• Максимальная скорость закраски - 3,6/4,4 Гпикс/с

• Максимальная производительность - 360/440 Гфлопс

• Интерфейс - PCI Express 2.1 x16

• Пиковое энергопотребление - 15-19 Вт

• Поддержка DirectX 11, включая шейдеры версии 5.0, OpenGL 4.0, DirectCompute 11 и OpenCL 1.0

• Технологии ATI Avivo HD Video & Display

• Технология управления питанием ATI PowerPlay

• Встроенный звуковой кодек 7.1 класса HD Audio

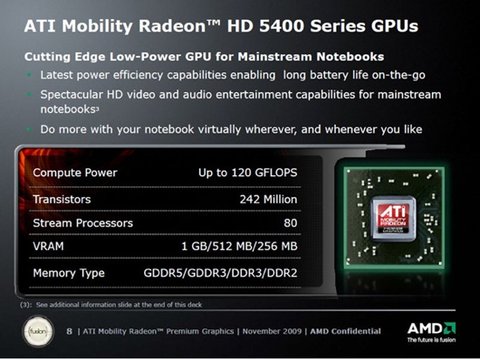

К дискретной мобильной графике AMD/ATI Mobility Radeon 5xxx бюджетного класса относятся модели HD 5470, HD 5450 и HD 5430 с урезанной вдвое шиной памяти. Конструктивно они представляют собой модификации десктопного процессора Radeon HD 5450, причём, в отличие от настольного аналога, старший мобильный чип HD 5470 умеет работать с видеопамятью типа GDDR5.

• Графический процессор Сedar (модель Park XT)

• 80 (16x5) универсальных процессоров

• 8 текстурных и 4 блока блендинга

• Тактовая частота ядра - 750 МГц

• Частота видеопамяти - 900 МГц

• Тип видеопамяти - DDR3/GDDR3/GDDR5

• Объём памяти - 1 Гб

• Шина памяти - 64 бит

• Пропускная способность памяти - 12,8/25,6 Гбайт/с

• Максимальная скорость выборки - 6 Гтекст/с

• Максимальная скорость закраски - 3 Гпикс/с

• Максимальная производительность - 120 Гфлопс

• Интерфейс - PCI Express 2.1 x16

• Пиковое энергопотребление - 13-15 Вт

• Поддержка DirectX 11, включая шейдеры версии 5.0, OpenGL 4.0, DirectCompute 11 и OpenCL 1.0

• Технологии ATI Avivo HD Video & Display

• Технология управления питанием ATI PowerPlay

• Встроенный звуковой кодек 7.1 класса HD Audio

• Графический процессор Сedar (модель Park PRO)

• 80 (16x5) универсальных процессоров

• 8 текстурных и 4 блока блендинга

• Тактовая частота ядра - 675 МГц

• Частота видеопамяти - 800 МГц

• Тип видеопамяти - DDR3/GDDR3

• Объём памяти - 1 Гб

• Шина памяти - 64 бит

• Пропускная способность памяти - 12,8 Гбайт/с

• Максимальная скорость выборки - 5,4 Гтекст/с

• Максимальная скорость закраски - 2,7 Гпикс/с

• Максимальная производительность - 108 Гфлопс

• Интерфейс - PCI Express 2.1 x16

• Пиковое энергопотребление - 11 Вт

• Поддержка DirectX 11, включая шейдеры версии 5.0, OpenGL 4.0, DirectCompute 11 и OpenCL 1.0

• Технологии ATI Avivo HD Video & Display

• Технология управления питанием ATI PowerPlay

• Встроенный звуковой кодек 7.1 класса HD Audio

• Графический процессор Сedar (модель Park LP)

• 80 (16x5) универсальных процессоров

• 8 текстурных и 4 блока блендинга

• Тактовая частота ядра - 500/550 МГц

• Частота видеопамяти - 800 МГц

• Тип видеопамяти - DDR3/GDDR3

• Объём памяти - 1 Гб

• Шина памяти - 64 бит

• Пропускная способность памяти - 12,8 Гбайт/с

• Максимальная скорость выборки - 4/4,4 Гтекст/с

• Максимальная скорость закраски - 2/2,2 Гпикс/с

• Максимальная производительность - 80/88 Гфлопс

• Интерфейс - PCI Express 2.1 x16

• Пиковое энергопотребление - 7 Вт

• Поддержка DirectX 11, включая шейдеры версии 5.0, OpenGL 4.0, DirectCompute 11 и OpenCL 1.0

• Технологии ATI Avivo HD Video & Display

• Технология управления питанием ATI PowerPlay

• Встроенный звуковой кодек 7.1 класса HD Audio

Во второй части этого обзора мы поговорим о некоторых популярных моделях ноутбуков, в которых используется дискретная графика ATI Mobility Radeon семейства 5xxx.
