Мобильные видеоадаптеры AMD Radeon HD 6000M

Автор: Олег Нечай

Опубликовано 21 июля 2011 года

Название серии Radeon HD 6000M свидетельствует о том, что перед нами мобильная версия графических процессоров Radeon HD 6000 на основе микроархитектуры Northern Islands, представляющей собой модификацию архитектуры R800. В отличие от десктопных моделей, в мобильных не используются флагманские чипы Cayman, которые получили потоковые процессоры нового типа VLIW4 с четырьмя одинаковыми вычислительными модулями ALU. Топовые Radeon HD 6000M - это Barts на основе "классической радеоновской" архитектуры VLIW5 с пятью блоками ALU, четыре из которых выполняют исключительно простые арифметические операции, а пятый ("трансцендентный") занят только сложными алгебраическими вычислениями.

Старшие модели Radeon HD 69xxM построены на чипах, известных под кодовым названием Barts. В такой микросхеме 1120 унивесальных потоковых процессоров, 14 SIMD-ядер, каждое из которых состоит из 16 блоков суперскалярных потоковых процессоров по пять вычислительных ядер ALU (архитектура VLIW5). Число блоков текстурирования - 56, на каждый SIMD-блок приходится по четыре текстурных. Для связи с видеопамятью типа GDDR5 применяется 256-битная шина с четырьмя 64-разрядными двухканальными контроллерами.

Как и десктопные варианты, мобильные Barts получили обновлённый аппаратный движок тесселяции 7-го поколения с улучшенными механизмами управления потоками и буферизации. В AMD утверждают, что по геометрической производительности новый движок не уступает тесселятору чипов NVIDIA на архитектуре Fermi, ранее значительно опережавшему решения AMD. Кроме того, в новых чипах доработан алгоритм анизотропной фильтрации и реализован новый механизм сглаживания Morphological Anti-Aliasing (MLAA), рассчитывающий "полутоновые" переходы между пикселями и делающий картинку более естественной.

В Barts реализован уницифированный видеодекодер третьего поколения UVD3, способный аппаратно декодировать не только традиционные форматы H.264 или MPEG-2, но и MPEG-4 (DivX/XviD) и Blu-ray, включая Blu-ray 3D. Поддерживаются самые свежие версии цифровых видеоинтерфейсов: DisplayPort 1.2 и HDMI 1.4a (с возможностью передачи 3D-видео). Чипы на аппаратном уровне способны работать в режиме CrossFire X.

Все ускорители Radeon HD 6000M поддерживают фирменную технологию AMD Eyefinity, позволяющую за счёт вывода нескольких каналов по шине DisplayPort подключать к одному разъёму сразу несколько мониторов. Пропускной способности интерфейса DisplayPort 1.2 достаточно для одновременного подключения к одному порту четырёх дисплеев. Возможны две конфигурации: использование специального хаба (разветвителя) оснащённого набором различных интерфейсов (DP, VGA, DVI или HDMI), либо последовательное соединение дисплеев, полностью совместимых с DisplayPort 1.2, то есть имеющих как входы, так и выходы DP.

Остальные чипы, положенные в основу мобильных Radeon HD 6000M, это либо полные аналоги дестопных Turks и Caicos - упрощённых Barts, либо получившие новые индексы процессоры предыдущей серии HD 5000M с кодовым названиями Juniper, Redwood и Cedar на базе микроархитектуры R800. В чипах на R800 также поддерживается HDMI 1.4, но применяется видеодекодер предыдущего поколения UVD2.2, неспособный работать с объёмным видео.

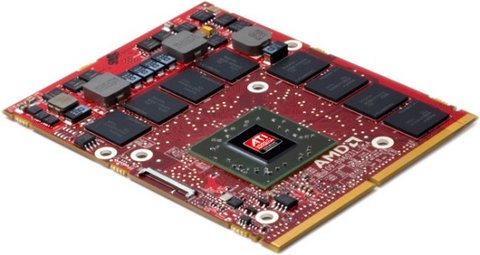

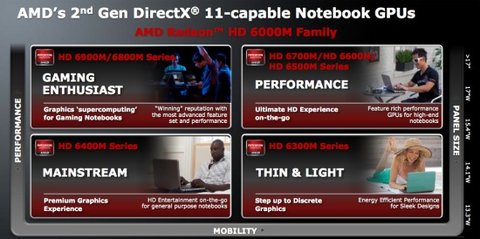

В текущую линейку входят чипы AMD Radeon HD 6990M, HD 6970M и 6940M (кодовое название Barts), HD 6870M, HD 6850M и HD 6830M (Juniper), HD 6770M, HD 6750M, HD 6730M, HD 6650M и HD 6630M (Turks), HD 6570M, HD 6550M и HD 6530M (Redwood), HD 6490M, HD 6470M, HD 6450M и HD 6430M (Caicos), HD 6370M, HD 6350M и HD 6330M (Cedar).

К флагманам модельного ряда относятся Radeon HD 6990M, HD 6970M и 6940M. Фактически это аналоги десктопных карт среднего класса Radeon HD 6870 и 6850, работающие на пониженных частотах. На сегодняшний день AMD Mobility HD 6990M - самый мощный потребительский графический ускоритель для портативных компьютеров. По данным разработчика, по производительности он превосходит любые серийные мобильные процессоры на 25%. Кроме того, карта поддерживает параллельную работу в режиме Dual Graphics с гибридными процессорами нового поколения AMD A-Series.

• Графический процессор Barts (модель Blackcomb)

• 1120 универсальных процессоров

• 56 текстурных и 32 блока блендинга

• Тактовая частота ядра - 715 МГц

• Частота видеопамяти, эффективная - 3600 МГц (4х900 МГц)

• Тип видеопамяти - GDDR5

• Объём памяти - 2048 Мбайт

• Шина памяти - 256 бит

• Пропускная способность памяти - 115,2 Гбайт/с

• Максимальная скорость выборки - 40,04 Гтекст/с

• Максимальная скорость закраски - 22,88 Гпикс/с

• Максимальная производительность - 1601,6 Гфлопс

• Интерфейс - PCI Express 2.1 x16

• Пиковое энергопотребление - 100 Вт

• Поддержка DirectX 11, включая шейдеры версии 5.0, OpenGL 4.1, DirectCompute 11 и OpenCL 1.1

• Видеодекодер UVD 3.0 с поддержкой Blu-ray 3D

• Bидеоинтерфейсы DislpayPort 1.2 и HDMI 1.4a

• Технология AMD Eyefinity

• Технология управления питанием ATI PowerPlay

• Встроенный звуковой кодек 7.1 класса HD Audio

• Графический процессор Barts (модель Blackcomb XT)

• 960 универсальных процессоров

• 48 текстурных и 32 блока блендинга

• Тактовая частота ядра - 680 МГц

• Частота видеопамяти, эффективная - 3600 МГц (4х900 МГц)

• Тип видеопамяти - GDDR5

• Объём памяти - до 2048 Мбайт

• Шина памяти - 256 бит

• Пропускная способность памяти - 115,2 Гбайт/с

• Максимальная скорость выборки - 32,64 Гтекст/с

• Максимальная скорость закраски - 21,76 Гпикс/с

• Максимальная производительность - 1305,6 Гфлопс

• Интерфейс - PCI Express 2.1 x16

• Пиковое энергопотребление - 75 Вт

• Поддержка DirectX 11, включая шейдеры версии 5.0, OpenGL 4.1, DirectCompute 11 и OpenCL 1.1

• Видеодекодер UVD 3.0 с поддержкой Blu-ray 3D

• Bидеоинтерфейсы DislpayPort 1.2 и HDMI 1.4a

• Технология AMD Eyefinity

• Технология управления питанием ATI PowerPlay

• Встроенный звуковой кодек 7.1 класса HD Audio

• Графический процессор Barts (модель Blackcomb Pro)

• 960 универсальных процессоров

• 48 текстурных и 32 блока блендинга

• Тактовая частота ядра - 580 МГц

• Частота видеопамяти, эффективная - 3600 МГц (4х900 МГц)

• Тип видеопамяти - GDDR5

• Объём памяти - до 2048 Мбайт

• Шина памяти - 256 бит

• Пропускная способность памяти - 115,2 Гбайт/с

• Максимальная скорость выборки - 27,84 Гтекст/с

• Максимальная скорость закраски - 18,56 Гпикс/с

• Максимальная производительность - 1113,6 Гфлопс

• Интерфейс - PCI Express 2.1 x16

• Пиковое энергопотребление - 50 Вт

• Поддержка DirectX 11, включая шейдеры версии 5.0, OpenGL 4.1, DirectCompute 11 и OpenCL 1.1

• Видеодекодер UVD 3.0 с поддержкой Blu-ray 3D

• Bидеоинтерфейсы DislpayPort 1.2 и HDMI 1.4a

• Технология AMD Eyefinity

• Технология управления питанием ATI PowerPlay

• Встроенный звуковой кодек 7.1 класса HD Audio

"Высший средний" класс в линейке Radeon HD 6000M представлен тремя чипами HD 6870M, HD 6850M и HD6830M, представляющими собой ремаркированные флагманские модели из предыдущего семейства Mobility Radeon HD 5000M на основе микросхем Juniper. При этом Radeon HD 6850M выпускается в двух модификациях с поддержкой памяти GDDR5 или DDR3. Cамый близкий десктопный аналог этих карт - Radeon HD 5770.

• Графический процессор Juniper (модель Granville XT)

• 800 универсальных процессоров

• 40 текстурных и 16 блоков блендинга

• Тактовая частота ядра - 675 МГц

• Частота видеопамяти, эффективная - 4000 МГц (4х1000 МГц)

• Тип видеопамяти - GDDR5

• Объём памяти - 1024 Мбайт

• Шина памяти - 128 бит

• Пропускная способность памяти - 64 Гбайт/с

• Максимальная скорость выборки - 27 Гтекст/с

• Максимальная скорость закраски - 10,8 Гпикс/с

• Максимальная производительность - 1080 Гфлопс

• Интерфейс - PCI Express 2.1 x16

• Пиковое энергопотребление - 50 Вт

• Поддержка DirectX 11, включая шейдеры версии 5.0, OpenGL 4.1, DirectCompute 11 и OpenCL 1.1

• Видеодекодер UVD 2.2

• Bидеоинтерфейсы DislpayPort 1.1 и HDMI 1.4a

• Технология AMD Eyefinity

• Технология управления питанием ATI PowerPlay

• Встроенный звуковой кодек 7.1 класса HD Audio

• Графический процессор Juniper (модель Granville Pro/XT)

• 800 универсальных процессоров

• 40 текстурных и 16 блоков блендинга

• Тактовая частота ядра - 575/675 МГц

• Частота видеопамяти, эффективная - 3200 МГц (4х800 МГц)/1600 МГц (2х800 МГц)

• Тип видеопамяти - GDDR5/DDR3

• Объём памяти - 1024/до 2048 Мбайт

• Шина памяти - 128 бит

• Пропускная способность памяти - 57,6/25,6 Гбайт/с

• Максимальная скорость выборки - 23/27 Гтекст/с

• Максимальная скорость закраски - 9,2/10,8 Гпикс/с

• Максимальная производительность - 920/1080 Гфлопс

• Интерфейс - PCI Express 2.1 x16

• Пиковое энергопотребление - 39/50 Вт

• Поддержка DirectX 11, включая шейдеры версии 5.0, OpenGL 4.1, DirectCompute 11 и OpenCL 1.1

• Видеодекодер UVD 2.2

• Bидеоинтерфейсы DislpayPort 1.1 и HDMI 1.4a

• Технология AMD Eyefinity

• Технология управления питанием ATI PowerPlay

• Встроенный звуковой кодек 7.1 класса HD Audio

• Графический процессор Juniper (модель Granville Pro)

• 800 универсальных процессоров

• 40 текстурных и 16 блоков блендинга

• Тактовая частота ядра - 575 МГц

• Частота видеопамяти, эффективная - 1600 МГц (2х800 МГц)

• Тип видеопамяти - DDR3

• Объём памяти - до 2048 Мбайт

• Шина памяти - 128 бит

• Пропускная способность памяти - 25,6 Гбайт/с

• Максимальная скорость выборки - 23 Гтекст/с

• Максимальная скорость закраски - 9,2 Гпикс/с

• Максимальная производительность - 920 Гфлопс

• Интерфейс - PCI Express 2.1 x16

• Пиковое энергопотребление - 39 Вт

• Поддержка DirectX 11, включая шейдеры версии 5.0, OpenGL 4.1, DirectCompute 11 и OpenCL 1.1

• Видеодекодер UVD 2.2

• Bидеоинтерфейсы DislpayPort 1.1 и HDMI 1.4a

• Технология AMD Eyefinity

• Технология управления питанием ATI PowerPlay

• Встроенный звуковой кодек 7.1 класса HD Audio

К среднему классу относятся три серии: Radeon HD 6600/6700M и 6500M (перемаркированные HD 5600/5700M). Десктопные аналоги HD 6600/6700M - HD 6570/6670, HD 6500M - HD 5570/5670.

В целях экономии места мы не будем приводить подробные характеристики каждого чипа и назовём лишь ключевые и общие для каждой серии.

• Графический процессор Turks (Whistler)

• 480 универсальных процессоров

• 24 текстурных и 8 блоков блендинга

• Тактовая частота ядра - 500-725 МГц

• Тип видеопамяти - GDDR5 или DDR3

• Объём памяти - 1024 Мбайт

• Шина памяти - 128 бит

• Максимальная производительность - 480-696 Гфлопс

• Видеодекодер UVD 3.0 c поддержкой Blu-ray 3D

• Графический процессор Redwood (Capilano)

• 400 универсальных процессоров

• 20 текстурных и 8 блоков блендинга

• Тактовая частота ядра - 500-650 МГц

• Тип видеопамяти - GDDR5 или DDR3

• Объём памяти - 1024 Мбайт

• Шина памяти - 128 бит

• Максимальная производительность - 400-520 Гфлопс

• Видеодекодер UVD 2.2

Ускорители серий Radeon HD 6400 и 6300 - настоящие "бюджетники", мало приспособленные для современных компьютерных игр. Ближайший "настольный" аналог HD 6400M - HD 6450, а HD 6300M - HD 5450.

• Графический процессор Caicos (Seymour)

• 160 универсальных процессоров

• 8 текстурных и 4 блока блендинга

• Тактовая частота ядра - 480-800 МГц

• Тип видеопамяти - GDDR5 или DDR3

• Объём памяти - 512-1024 Мбайт

• Шина памяти - 64 бита

• Максимальная производительность - 153,6-256 Гфлопс

• Видеодекодер UVD 3.0 c поддержкой Blu-ray 3D

• Графический процессор Cedar (Robson)

• 80 универсальных процессоров

• 8 текстурных и 4 блока блендинга

• Тактовая частота ядра - 800-900 МГц

• Тип видеопамяти - DDR3

• Объём памяти - до 1024 Мбайт

• Шина памяти - 64 бита

• Максимальная производительность - 80-120 Гфлопс

• Видеодекодер UVD 2.2

Во второй части этого обзора мы поговорим о некоторых популярных моделях ноутбуков, в которых используется дискретная графика AMD Radeon семейства 6000M.
