Видеокарты на графических процессорах AMD Radeon 6000

Автор: Олег Нечай

Опубликовано 08 июля 2011 года

Продолжение. О современных графических процессорах серии AMD Radeon HD 6000 читайте здесь.

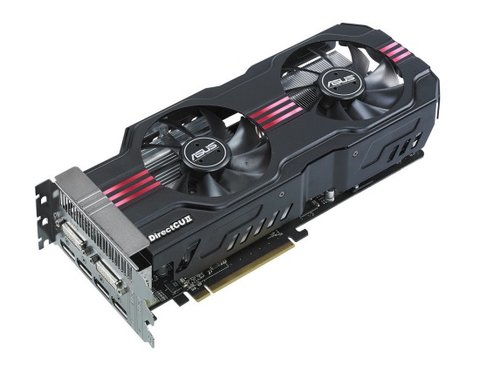

Графический ускоритель на базе Radeon HD 6950 построен на печатной плате собственной разработки и оснащён нестандартной системой охлаждения. Тактовая частота графического процессора незначительно повышена - с номинальных 800 до 810 МГц, частоты видеопамяти GDDR5 - эталонные: 5000 МГц (4 х 1250 МГц).

Печатная плата претерпела существенные изменения: кардинально переработана система питания, оптимизирована разводка. В этой модели применяется фирменная система охлаждения ASYS DirectCu II. Она состоит из двух радиаторов, один из которых установлен на графическом ускорителе. Радиаторы соединены тепловыми трубками и на них закреплены два низкооборотистых кулера. Отдельный радиатор используется для охлаждения элементов силовой цепи. Система охлаждения весьма эффективна и почти не производит шума, однако из-за её габаритов карта занимает сразу три слота, что может помешать её установке на некоторые материнские платы.

Набор разъёмов также необычен: помимо стандартной пары портов DVI-I (Dual-Link/Single-Link) на заднюю панель выведены четыре полноразмерных порта DisplayPort 1.2, причём если одновременно задействованы все четыре разъёма DP, то оба порта DVI могут работать только в режиме Single-Link.

В комплект поставки входят переходник DVI-HDMI, кабели для подключения дополнительного питания Molex-PCIe, мост CrossFire, диск с драйверами и инструкция по эксплуатации.

В российской рознице за ASUS HD 6950 DirectCu II просят порядка 8 100 рублей, то есть даже чуть меньше многих аналогичных ускорителей с референсным дизайном.

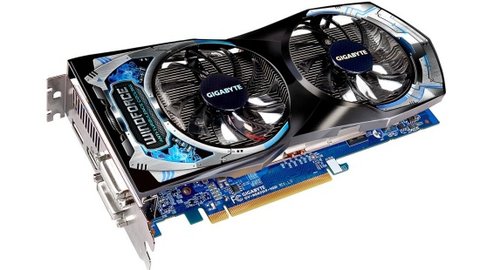

Карта среднего класса на основе чипа Radeon HD 6850, собранная на печатной плате собственной разработки и оснащённая нестандартной системой охлаждения, но при этом работающая на штатных частотах. Тактовая частота графического процессора - 7750 МГц, эффективная частота видеопамяти GDDR5 объёмом 1 Гбайт - 4000 МГц (4 х 1000 МГц).

Судя по всему, несмотря на номинальные частоты, карта предназначена для последующего разгона. Об этом свидетельствует и печатная плата с изменённой разводкой, причём преобразователь питания даже "переехал" в переднюю часть платы.

Система охлаждения включает в себя массивный радиатор с тепловыми трубками, устанавливаемый на графический процессор и микросхемы памяти, а также пару низкооборотистых кулеров. На элементах силовой цепи также закреплён отдельный радиатор.

Набор разъёмов включает в себя два разъёма DVI-I (Dual-Link/Single-Link), порт HDMI 1.4a и полноразмерный DisplayPort 1.2. В комплект поставки входят переходник DVI-VGA, кабель для подключения дополнительного питания Molex-PCIe, мост CrossFire, диск с драйверами и инструкция по эксплуатации.

В российских магазинах Gigabyte GV-R685D5-1GD предлагается примерно за 5 300 рублей - обычная цена для качественных видеокарт на базе Radeon HD 6850.

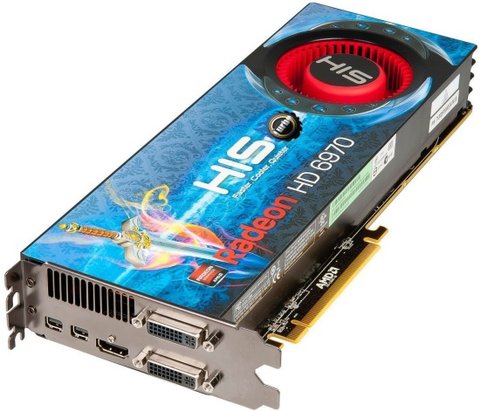

Графический ускоритель высшего класса на базе Radeon HD 6970, построенный на основе эталонной конструкции, но с незначительно завышенными рабочими частотами. Тактовая частота графического процессора повышена с референсных 880 МГц до 900 МГц, видеопамяти GDDR5 объёмом 2 Гбайта - c 5500 МГц (4 х 1375 МГц) до 5600 МГц (4 х 1400 МГц).

Производитель использовал референсную систему охлаждения: она состоит из испарительной камеры, устанавливаемой непосредственно на графический процессор, массивного медного радиатора и турбокулера, прогоняющего воздух через всю площадь радиатора. Хладагент практически мгновенно отводит тепло от испарителя к радиатору, поэтому вентилятор работает на довольно низких оборотах и уровень шума невысок.

На карте установлены два разъёма DVI-I (Dual-Link/Single-Link), порт HDMI 1.4a и два порта Mini DisplayPort 1.2. В комплект поставки входят переходник DVI-VGA, кабели для подключения дополнительного питания Molex-PCIe, мост CrossFire, диск с драйверами и инструкция по эксплуатации. Ни переходник Mini DisplayPort-DisplayPort, ни кабель HDMI c этой моделью не поставляются.

В российских магазинах HIS Radeon HD 6970 Turbo можно приобрести примерно за 10 500 рублей - это обычная цена для подавляющего большинства карт на чипе Radeon HD 6970 с референсным дизайном.

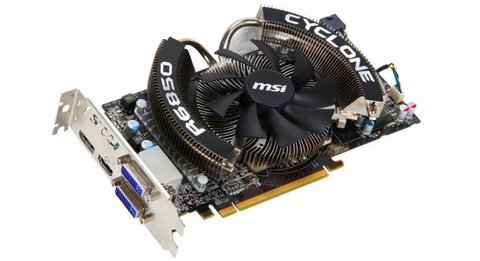

Cерьёзно разогнанная карта среднего класса на основе чипа Radeon HD 6850, собранная на печатной плате собственной разработки и оснащённая нестандартной системой охлаждения. Тактовая частота графического процессора повышена со штатных 775 МГц до 860 МГц, частоты видеопамяти GDDR5 объёмом 1 Гбайт выросли с 4000 МГц (4 х 1000 МГц) до 4400 МГц (4 х 1100 МГц).

Инженеры MSI полностью переработали разводку печатной платы и снабдили её семиканальным (в референсной плате - 4-канальный) преобразователем питания, включая отдельный канал для питания видеопамяти.

Система охлаждения Cyclone собственной разработки состоит из алюминиевого радиатора с тепловыми трубками и низкооборотистого 80-мм кулера. Можно задать один из двух режимов вращения кулера - бесшумный или производительный. По эффективности Cylone значительно превосходит стандартную систему охлаждения и обеспечивает стабильную работу карты даже со столь разогнанными компонентами.

Набор разъёмов включает в себя два разъёма DVI-I (Dual-Link/Single-Link), порт HDMI 1.4a и полноразмерный DisplayPort 1.2. Комплект поставки предельно лаконичен: переходник DVI-VGA, кабели для подключения дополнительного питания Molex-PCIe, диск с драйверами и инструкция по эксплуатации. Мост CrossFire при необходимости нужно будет приобретать отдельно, хотя из карт этого класса редко собирают многопроцессорные системы.

В российских магазинах MSI Cyclone 1GD5 HD6850 предлагается примерно за 5 300 рублей - это типичная цена для качественного ускорителя подобного класса.

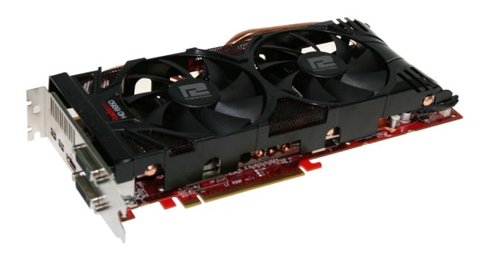

Карта на чипе Radeon HD 6950, построенная на печатной плате для HD 6970, работающая на повышенных частотах и оснащённая нестандартной системой охлаждения. Тактовая частота графического процессора выросла со штатных 800 МГц до 880 МГц, как у старшей модели HD 6970. При этом частоты видеопамяти GDDR5 объёмом 2 Гбайта остались неизменными - 5000 МГц (4 х 1250 МГц).

На карте установлена система охлаждения PCS++ собственной разработки. Она состоит из массивного радиатора с медными тепловыми трубками, на котором закреплены два низкооборотисных кулера большого диаметра. Система работает весьма эффективно, а шум становится заметен лишь после длительной работы под большой нагрузкой.

Набор разъёмов стандартен: два разъёма DVI-I (Dual-Link/Single-Link), порт HDMI 1.4a и два порта Mini DisplayPort 1.2. В комплект поставки входят переходник DVI-VGA, переходник Mini DisplayPort-DisplayPort, кабель HDMI, кабели для подключения дополнительного питания Molex-PCIe, мост CrossFire, диск с драйверами и инструкция по эксплуатации.

В российских магазинах PowerColor Radeon HD 6950 PCS++ предлагается примерно за 8 900 рублей, на три-четыре сотни дороже аналогичных карт со штатной системой охлаждения и без разгона.

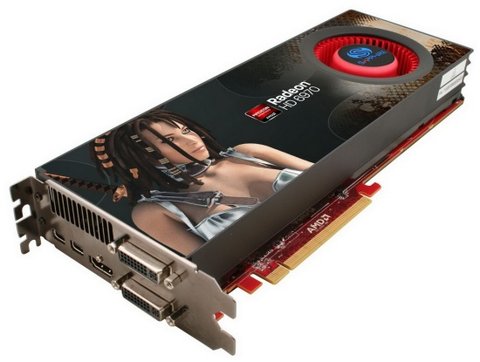

Карта старейшего и ближайшего партнера ATI (а теперь - и AMD) по производству видеокарт полностью повторяет эталонную конструкцию, и в этом нет ничего удивительного, поскольку Sapphire уже много лет выступает в качестве главного OEM-поставщика графических ускорителей для прочих заказчиков, которым остаётся лишь наклеить на готовое изделие свой логотип и упаковать его в красивую коробку.

Все рабочие частоты карты строго соответствуют номинальным: частота графического ядра - 880 МГц, видеопамяти GDDR5 объёмом 2 Гбайта - 5500 МГц (4 х 1375 МГц).

Система охлаждения также референсная: она состоит из испарительной камеры, устанавливаемой непосредственно на графический процессор, массивного медного радиатора и турбокулера, прогоняющего воздух через всю площадь радиатора. Хладагент практически мгновенно отводит тепло от испарителя к радиатору, поэтому вентилятор работает на довольно низких оборотах и уровень шума невысок.

На карте установлены два разъёма DVI-I (Dual-Link/Single-Link), порт HDMI 1.4a и два порта Mini DisplayPort 1.2. В комплект поставки входят переходник DVI-VGA, переходник Mini DisplayPort-DisplayPort, кабель HDMI, кабели для подключения дополнительного питания Molex-PCIe, мост CrossFire, диск с драйверами и инструкция по эксплуатации.

В российских магазинах Sapphire Radeon HD 6970 оценивается примерно в 11 800 рублей, что примерно на 1000 рублей дороже аналогичных карт большинства других производителей. Тем не менее, ближайший конкурент, GeForce GTX 570, и заметно медленнее и, как минимум, ещё на 1000 рублей дороже.

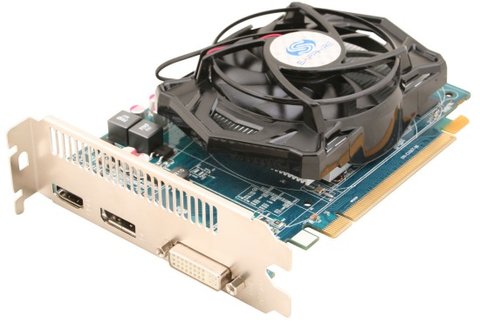

Недорогой графический ускоритель на базе бюджетного чипа Radeon HD 6670 c нестандартным дизайном платы и системой охлаждения. Все рабочие частоты карты строго соответствуют штатным: частота графического ядра - 800 МГц, видеопамяти GDDR5 объёмом 1 Гбайт - 4000 МГц (4 х 1000 МГц).

В отличие от референсного дизайна, здесь применена не низкопрофильная, а полноразмерная, зато укороченная печатная плата. Разумеется, претерпела заметные изменения и разводка платы.

На карте установлена нестандартная система охлаждения с радиатором увеличенной площади и большим низкооборотистым кулером. По сравнению со штатным, такое решение обещает практически бесшумную работу.

Конструкторами редусмотрены один разъём DVI-I Dual-Link, порт HDMI 1.4a и полноразмерный DisplayPort 1.2, весь верхний слот занимает вентиляционная решётка. В комплект поставки входят лишь переходник DVI-VGA, диск с драйверами и инструкция по эксплуатации. Никаких дополнительных кабелей или мостов CrossFire в коробке нет.

В российских магазинах Sapphire Radeon HD 6970 продаётся примерно за 3000 рублей, примерно на 100 рублей дороже карт референсного дизайна.
