С самых ранних времен люди использовали примитивные схемы или простые рисунки для визуального представления различных идей, реализующих какие-либо изделия или механизмы. После промышленных революций XIX века в Европе возникла острая необходимость ввести единые правила создания изображений технических приспособлений, поскольку зачастую в чертежах, выполненных одним конструктором, другому разобраться было практически невозможно. Таким образом, были разработаны и постепенно внедрены во всех развитых промышленных странах стандарты оформления конструкторской документации, а сами чертежи стали универсальным средством воплощения идей инженера. Кроме того, грамотно оформленные чертежи и сопутствующая им документация (спецификации, инструкции, пояснительные записки) хорошо справлялись с функциями передачи и хранения полной информации об изделии, а также служили исчерпывающим руководством при его изготовлении и сборке. Выполненный одним конструктором чертеж стал понятен как технологам, так и другим инженерам.

Это был огромный шаг вперед, в результате чего стало возможно вести распределенную параллельную разработку сложных объектов несколькими подразделениями, повторно использовать разработки других проектных организаций и т. д. Такое положение вещей сохранялось достаточно долго. С помощью кульмана и набора чертежных инструментов проектировщики вручную готовили комплект чертежей объекта, при этом часами стоя над ватманом, протирая его до дыр и изводя по килограмму стирательных резинок в день. Однако промышленность не стояла на месте, а рынок диктовал все более и более жесткие условия, поэтому со временем черчение вручную перестало устраивать по нескольких параметрам. Во-первых, не удовлетворяла скорость. Любой чертеж содержит много однотипных (стандартных или спроектированных ранее) элементов, которые неоднократно повторно используются. Рисовать их заново каждый раз – бессмысленная трата времени. Во-вторых, черчение вручную не могло гарантировать точность. В больших сборочных чертежах, изображающих сложные объекты, очень трудно отыскать и исправить предполагаемую ошибку. Более того, по мере добавления размеров на чертеж возможен рост суммарной погрешности габаритных или присоединительных размеров из-за неточностей измерительных средств и чертежных инструментов. Это имеет очень большое значение для мелкогабаритных изделий, измерительных приборов и т. п. В-третьих, в ходе накопления архива чертежей, среди них становилось все труднее отыскивать необходимые. Кроме того, возникала проблема с хранением такого архива, поскольку бумага – очень ненадежный носитель.

И здесь очень кстати пришлось развитие информационных технологий. Появление недорогих и сравнительно легких в освоении персональных компьютеров дало толчок к развитию компьютерных систем для автоматизированного черчения. Сначала такие системы были лишь электронным вариантом кульмана. Но со временем их функциональность все больше развивалась, что позволило легко и быстро создавать чертежи любой сложности. Графические системы устранили большое количество проблем. При помощи чертежного редактора можно неоднократно использовать типовые элементы. Появление параметризации позволило на основе однажды построенного чертежа без особых усилий со стороны проектировщика получать различные модификации изображаемой детали. Отпала необходимость каждый раз рисовать элементы оформления (рамку, штамп основной надписи). На порядок повысилась точность изображения на чертеже, не говоря уже о качестве распечатанных чертежей.

Программный пакет КОМПАС-3D обладает очень мощным чертежно-графическим редактором КОМПАС-График, по праву считающимся одним из лучших среди всех отечественных САПР, предоставляющих различные решения для двухмерного проектирования. КОМПАС-График полностью поддерживает отечественные стандарты ЕСКД или СПДС на оформление конструкторской документации. Более того, начиная с версии V8 Plus КОМПАС обеспечивает поддержку и международного стандарта ISO. Это значит, что вам не придется беспокоиться об оформлении ваших чертежей, а также о соответствии этого оформления требованиям стандартов: в системе предусмотрен обширный набор типов основных надписей, использующихся в машиностроении, строительстве и т. п. Большое количество функций, команд и графических библиотек позволит сконцентрироваться на самой сути проектируемого изделия, а не на способах формирования изображения на экране.

Работа в КОМПАС-График реализована через два типа документов: КОМПАС-Фрагмент и КОМПАС-Чертеж. КОМПАС-Чертеж – это электронный аналог обычного конструкторского чертежа, обеспечивающий удобную работу с видами, редактирование и оформление чертежей. КОМПАС-Фрагмент используется лишь как вспомогательный документ, позволяя сохранять отдельно от чертежа различные его части, в зависимости от определенных требований. Фрагмент во многом напоминает отдельный вид на чертеже. По данной причине далее в этой главе речь будет идти о чертеже как об основном документе, с которым работает пользователь КОМПАС-График.

Что же такое чертеж? Чертеж – это графическое изображение какого-либо объекта (изделия, механизма, здания), выполненное и оформленное согласно определенным правилам. Возможно, у вас возникнет вопрос, чем чертеж отличается от простого рисунка или фотографии. Для чертежа главное не сама картинка, а точное воспроизведение размеров (с учетом масштаба, конечно) изображаемого объекта. На чертеже объект представлен в нескольких видах, содержащих ортогональные проекции объекта. Перспективное изображение (изометрия, диаметрия) используется на чертеже крайне редко, так как искривляет реальные размеры объекта, что не позволяет точно их определить и впоследствии изготовить по ним объект.

Цель этой главы – предоставить подробный обзор возможностей чертежно-графического редактора системы КОМПАС-3D. Глава начинается с рассмотрения команд для создания и редактирования геометрических объектов, простановки размеров и обозначений на чертеже. Далее рассказано о способах настройки и изменения оформления чертежей, работе с многолистовыми чертежами, видами и слоями, а также об управлении графическим документом с помощью менеджера документов. Описания всех операций, команд и действий будут сопровождаться небольшими примерами, позволяющими лучше усвоить теоретический материал. В заключение главы приведен большой практический пример разработки сборочного чертежа, в котором применяется все рассмотренное до этого, включая работу с видами, библиотеками, макрообъектами, а также использование многих команд меню, панелей инструментов и т. д.

Удобство и, как следствие, популярность графического редактора полностью зависят от реализованного в нем набора команд для создания и редактирования изображения на чертежах. Функциональность этих команд должна максимально приближать компьютерное черчение к ручному, вместе с тем избавляя пользователя от рутинных операций копирования однотипных элементов, упрощать редактирование чертежа, разрешать повторно применять различные фрагменты. При этом команды должны быть интуитивно понятны пользователю. Очень скоро вы сможете убедиться, что чертежный редактор КОМПАС-График отвечает этим требованиям.

Однако выполнение сложных чертежей зависит не только от возможностей команд для создания геометрических примитивов. При построении каждого нового объекта приходится отталкиваться от уже существующей геометрии на чертеже, другими словами, «привязываться» к ней. Для этого в системе КОМПАС предусмотрены привязки. Начнем данный раздел именно с рассмотрения привязок, так как без них построение даже совсем не сложного чертежа может занять очень много времени.

Суть действия привязок заключается в следующем. Система анализирует объекты, ближайшие к текущему положению указателя, чтобы определить их характерные точки (например, конец или центр отрезка, центр окружности, точку пересечения двух линий и т. п.) и затем предоставить пользователю возможность зафиксировать указатель в одной из этих точек. Можно настроить параметры, по которым система будет искать характерные точки близлежащих объектов. Применение привязок позволяет точно установить указатель в некоторую точку, причем не обязательно, чтобы координаты указателя в момент щелчка точно совпадали с координатами нужной точки.

Приведу пример. Допустим, в системе установлен лишь один тип привязок – Середина, а в графическом документе построены два произвольных отрезка, размещенных близко друг от друга. При запуске команды построения любого другого объекта и при установке указателя между отрезками должна сработать привязка Середина. Несмотря на то, что при этом указатель не наведен точно на середину, при щелчке кнопкой мыши (то есть при начале построения нового объекта) указатель будет установлен в ближайшую середину отрезка. Обратите внимание, привязка осуществится не к ближайшему отрезку, а к отрезку, середина которого была ближе к положению указателя в момент щелчка.

Привязки бывают двух видов: глобальные и локальные. Глобальные действуют постоянно при вводе или редактировании объектов. Напомню, что установить набор глобальных привязок можно в диалоговом окне Параметры (вкладка Система, подраздел Привязки раздела Графический редактор). Для текущего сеанса работы с графическим документом можно настроить типы привязок при помощи панели инструментов Глобальные привязки (см. рис. 1.42) или диалогового окна Установка глобальных привязок (рис. 2.1). Для вызова этого диалогового окна необходимо щелкнуть на кнопке Установка глобальных привязок

панели Текущее состояние.

Рис. 2.1. Диалоговое окно Установка глобальных привязок

Локальные привязки могут вызываться при вводе конкретного объекта и не запоминаются системой для последующих вызовов команд построения геометрии. Локальные привязки имеют более высокий приоритет по сравнению с глобальными. Это означает, что при вызове локальной привязки установленные глобальные привязки действовать не будут. Чтобы воспользоваться той или иной локальной привязкой, следует вызвать одну из команд контекстного подменю Привязка или воспользоваться раскрывающимся меню кнопки локальных привязок (см. рис. 1.43), которая размещена последней на панели Глобальные привязки.

В чертежном редакторе КОМПАС-График доступны следующие типы привязок.

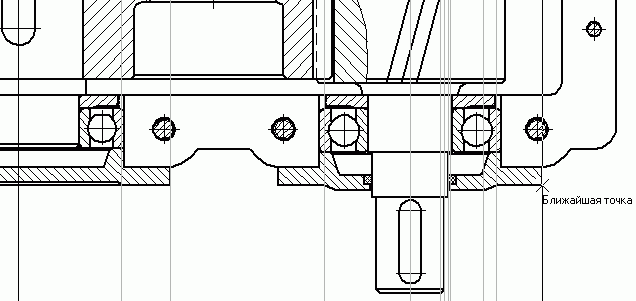

• Ближайшая точка – позволяет привязаться к ближайшей для указателя характерной точке (начало отрезка, точка начала системы координат и пр.).

• Середина – разрешает фиксировать указатель на середине ближайшего прямолинейного объекта.

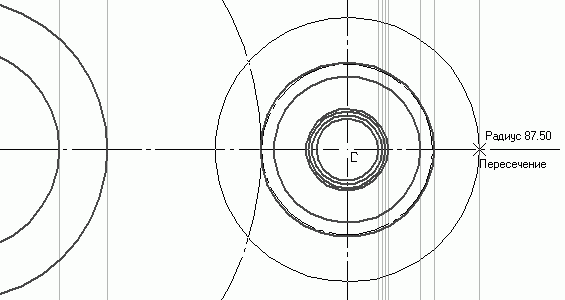

• Пересечение – включение этой привязки указывает системе на необходимость отслеживать ближайшие к указателю пересечения линий.

• Касание – действие этой привязки размещает указатель таким образом, чтобы создаваемый объект (отрезок, дуга) касался ближайшей к текущему положению указателя точки объекта, расположенного рядом.

• Нормаль – действует аналогично предыдущей, с той только разницей, что создаваемый объект размещается по нормали к ближайшему объекту.

• По сетке – выполняет привязку указателя к точкам координатной сетки (даже если отображение самой сетки в этот момент выключено).

• Выравнивание – при перемещении указателя система выполняет выравнивание (по горизонтали или по вертикали) по характерным точкам близлежащих объектов или по последней зафиксированной точке (например, по первой точке отрезка, предыдущей точке ломаной или кривой Безье и т. п.).

• Угловая привязка – позволяет фиксировать указатель под определенным углом к последней зафиксированной точке создаваемого объекта. Шаг угловой привязки можно настроить в диалоговом окне настройки привязок.

• Центр – выполняет привязку к центрам окружностей, дуг или эллипсов.

• Точка на кривой – просто размещает указатель на произвольной кривой.

Совет

Привязки оказывают неоценимую помощь при вводе и редактировании геометрических объектов. Однако, как уже отмечалось, слишком большое их количество лишь затруднит работу. Это может привести к перекрытию действия отдельных привязок, что просто не позволит щелкнуть кнопкой мыши в нужном месте. По собственному опыту, рекомендую оставлять включенными четыре типа привязок: Ближайшая точка, Пересечение, Выравнивание и Точка на кривой. Этого вполне достаточно для эффективной работы. Хотя вы, конечно, можете включать любые другие привязки, который посчитаете удобными.

При срабатывании определенной привязки система тонкой пунктирной линией указывает характерную точку привязки, предполагаемую точку вставки курсора (отображается крестиком), а возле указателя мыши всплывает текст с названием типа привязки (рис. 2.2).

Рис. 2.2. Отображение привязки Выравнивание

Отключить или включить действие установленных в системе глобальных привязок можно при помощи кнопки Запретить привязки на панели Текущее состояние или сочетания клавиш Ctrl+D.

Все команды, предназначенные для создания различных геометрических объектов на чертеже, объединены на панели инструментов Геометрия (рис. 2.3). По умолчанию эта панель размещается первой на компактной панели.

Рис. 2.3. Панель инструментов Геометрия

Рассмотрим инструментарий, предоставленный разработчиками КОМПАС-График для построения изображения на чертеже. В первой главе было отмечено, что большинство команд этой панели объединено в группы по своему функциональному назначению. Это облегчает поиск нужной команды и существенно уменьшает габариты панели инструментов. По этой причине будем описывать инструменты, исходя из порядка размещения групп команд и самих команд внутри группы.

Напомню, что на панели всегда отображается кнопка «верхней» команды группы, то есть последней вызванной. Чтобы получить доступ к другим командам, следует щелкнуть кнопкой мыши и удерживать ее на кнопке группы, пока не раскроется панель с другими командами, после чего можно выбрать из них любую.

Начнем с команд группы кнопок, предназначенных для создания точки (точка служит лишь вспомогательным объектом на чертеже).

Точка – создает точку на чертеже или фрагменте простым указанием мышью или вводом двух координат.

Точки по кривой – строит определенное количество точек, равномерно размещенных по какой-либо кривой (рис. 2.4).

Рис. 2.4. Результат выполнения команды Точки по кривой

Точки пересечения двух кривых – после указания пользователем двух кривых система устанавливает точки в местах их пересечений.

Все точки пересечений кривой – разрешает установить точки в местах пересечений указанной кривой с любыми другими кривыми.

Точка на заданном расстоянии – позволяет построить несколько точек, равномерно размещенных вдоль кривой и находящихся на определенном расстоянии от базовой точки, которая лежит на этой кривой.

Следующая группа команд также предназначена для построения вспомогательной геометрии. Она объединяет команды создания вспомогательных прямых на чертеже. Назначение этих команд очевидно из их названия, поэтому достаточно ограничиться лишь их перечислением:

Вспомогательная прямая;

Горизонтальная прямая;

Вертикальная прямая;

Параллельная прямая;

Перпендикулярная прямая;

Касательная прямая через внешнюю точку;

Касательная прямая через точку на кривой;

Прямая, касательная к 2 кривым;

Биссектриса.

Далее идет группа команд, позволяющих строить отрезки.

Отрезок – самый простой и наиболее используемый вариант построения отрезка. Создание возможно путем указания на чертеже двух точек (начальной и конечной) или задания начальной точки, угла наклона и длины отрезка.

Параллельный отрезок – после вызова команды вы должны указать любой прямолинейный объект, после чего зафиксировать первую точку отрезка. Далее вы можете перемещать указатель в любую сторону, но фантомное изображение отрезка будет строиться строго параллельно выбранному объекту. Зафиксировав вторую точку, вы получите отрезок, параллельный указанному прямолинейному объекту.

Перпендикулярный отрезок – действие команды аналогично команде Параллельный отрезок, только отрезок строится перпендикулярно указанному объекту.

Касательный отрезок через внешнюю точку – для построения отрезка нужно задать любой криволинейный объект и точку, не лежащую на этом объекте. Первой точкой созданного объекта будет внешняя точка, а второй – точка касания воображаемой прямой и указанного объекта.

Касательный отрезок через точку кривой – от предыдущей данная команда отличается только тем, что при задании криволинейного объекта на нем сразу фиксируется вторая точка отрезка. Его дальнейшее построение возможно только вверх или вниз по касательной к выбранному объекту в фиксированной точке.

Отрезок, касательный к 2 кривым – создает отрезок (или отрезки), касательный к двум указанным кривым.

Рассмотрим небольшой пример, в котором создадим отрезки с использованием некоторых из приведенных команд.

1. Создайте документ КОМПАС-Чертеж. Для этого вызовите диалоговое окно Новый документ (команда Файл > Создать), на вкладке Новые документы выберите пункт Чертеж и нажмите кнопку OK. По умолчанию должен создаться документ, содержащий стандартный лист машиностроительного чертежа формата А4, а компактная панель и меню примут вид, свойственный графическим документам.

2. Активизируйте панель инструментов Геометрия. Для этого щелкните на одноименной кнопке компактной панели.

3. На панели Геометрия нажмите кнопку Отрезок. Станет активной команда создания отрезка, а на панели свойств появятся элементы управления, отвечающие параметрам этой команды (рис. 2.5).

Рис. 2.5. Параметры команды ввода отрезка

4. Один из способов создания отрезка состоит в том, чтобы просто указать две точки. Для этого следует щелкнуть кнопкой мыши в двух произвольных местах документа, задав таким образом начальную и конечную точки отрезка.

5. После фиксации второй точки отрезок будет построен на чертеже, но вы все еще останетесь в режиме ввода отрезка (то есть система еще не завершит команду, а будет ожидать от вас дальнейших действий). Построим еще один отрезок, отталкиваясь от первого. Подведите указатель мыши к концу первого отрезка, при этом должна сработать привязка Ближайшая точка (рис. 2.6). Щелкните кнопкой мыши для фиксации первой точки второго отрезка.

Рис. 2.6. Начало ввода второго отрезка

6. Для построения второго отрезка введите в поле Длина значение 50, а в поле Угол – 0. После нажатия клавиши Enter вы увидите, что на чертеже создан горизонтальный отрезок точно по указанным вами параметрам. Убедитесь, что его начальная точка совпадает с конечной точкой первого отрезка.

7. Для выхода из команды Отрезок можно использовать кнопку Прервать команду или клавишу Esc.

Рассмотрим работу еще одной команды – Касательный отрезок через внешнюю точку. Поскольку в документе пока нет ни одного криволинейного объекта, по касательной к которому мы могли бы построить отрезок, данная команда неактивна. По этой причине начнем с создания такого объекта.

1. Нажмите кнопку Окружность на панели инструментов Геометрия. Щелкните кнопкой мыши в любой точке документа, в которой будет находиться центр создаваемой окружности. Отведите мышь в сторону, «растягивая» окружность, и щелкните кнопкой мыши, зафиксировав значение радиуса, например 30 мм (рис. 2.7).

Рис. 2.7. Создание окружности

2. Выберите инструмент Касательный отрезок через внешнюю точку. Обратите внимание, что в строке подсказок внизу окна отобразилась фраза Укажите кривую для построения касательного отрезка. Подведите указатель к построенной окружности (она при этом подсветится красным цветом) и щелкните на ней. После этого необходимо указать начальную точку отрезка. Пусть ею будет конечная точка второго отрезка, созданного до этого на чертеже (рис. 2.8).

Рис. 2.8. Построение касательного отрезка

Совет

Рекомендую всегда обращать внимание на текст строки подсказок. Это в 99 % случаев поможет вам быстро создать объект, не прибегая к вызову справки. Особенно важно читать подсказку при создании объектов, требующих выполнения последовательных действий (выбор объектов, указание точек, направлений и пр.).

3. Как видите, из указанной точки к окружности можно построить два касательных отрезка. Если сейчас завершить команду, нажав кнопку Создать объект или сочетание клавиш Ctrl+Enter, то будет создан отрезок, фантом которого изображен сплошной тонкой линией. Чтобы переключиться на другой вариант касательного отрезка (на рис. 2.8 показан пунктирной линией), нужно воспользоваться кнопками Следующий объект

или Предыдущий объект

на панели специального управления. Всегда применяйте эти кнопки, если система предлагает несколько вариантов построения одного и того же объекта, отображаемых пунктирной линией.

4. Выбрав второй вариант касательного отрезка и завершив выполнение команды, вы получите изображение на чертеже, подобное приведенному на рис. 2.9.

Рис. 2.9. Результат построения

Следующая за отрезками группа команд предназначена для построения окружностей.

Окружность – самая простая и наиболее используемая команда, с которой мы уже познакомились в предыдущем примере. Построение окружности проходит путем указания координат (точки) центра и величины радиуса.

Окружность по 3 точкам – строит окружность через три заданные точки. Точки не должны лежать на одной прямой.

Окружность с центром на кривой – создает окружность через центр и произвольную точку. При этом центр окружности находится на произвольной кривой.

Окружность, касательная к 1 кривой,

Окружность, касательная к 2 кривым,

Окружность, касательная к 3 кривым – эти три команды строят касательные окружности к кривым, которые указал пользователь. Как правило, при выполнении каждой из команд система предлагает несколько вариантов создания окружностей (рис. 2.10). Выбрать необходимый можно с помощью кнопок Следующий объект или Предыдущий объект.

Рис. 2.10. Разные варианты построения при выполнении команды Окружность, касательная к двум кривым

Окружность по 2 точкам – создает окружность, проходящую через две точки. Другими словами, перемещая указатель мыши после фиксации первой точки, вы изменяете диаметр фантомного изображения окружности.

При построении окружностей с использованием любой приведенной команды вы можете включить автоматическую расстановку осевых линий. Это можно сделать при помощи кнопок-переключателей Без осей/С осями на панели свойств.

Для создания дуг окружностей в КОМПАС-График предназначены следующие команды.

Дуга – для построения такой дуги нужно указать ее центр, радиус, а также начальную и конечную точки.

Дуга по 3 точкам – соединяет три указанные на чертеже точки. Радиус дуги система определяет автоматически. Точки не должны лежать на одной прямой.

Дуга, касательная к кривой – для построения данной дуги нужно выполнить три последовательных действия: указать кривую (точка касания определяется как начальная точка дуги), задать произвольную точку дуги (вторую точку), определить конечную точку. Две последние точки не должны лежать на одной прямой, а также на указанном объекте, если он является прямолинейным. Радиус и центр дуги система определяет автоматически.

Дуга по 2 точкам – служит для создания дуги (полуокружности) по двум точкам.

Дуга по 2 точкам и углу раствора – для создания такой дуги сначала необходимо ввести значение угла раствора (по умолчанию 90°), после чего указать начальную и конечную точки дуги. Центр и радиус будут определены автоматически.

При вводе дуги вы можете задавать ее направление (по или против часовой стрелки) при помощи кнопок на панели свойств. Исключение составляет команда Дуга по 3 точкам, где направление дуги однозначно определяется размещением характерных точек.

Редактор КОМПАС-График содержит много команд для создания эллипсов.

Эллипс – позволяет построить эллипс, указав его центр, а также конечные точки его полуосей.

Эллипс по диагонали прямоугольника – вписывает эллипс в габаритный прямоугольник, который задает пользователь путем указания двух точек диагонали (двух противоположных вершин прямоугольника).

Эллипс по центру и вершине прямоугольника – как и предыдущая, эта команда вписывает эллипс в прямоугольник. Отличие состоит в том, что прямоугольник задается указанием его центра и одной из вершин.

Эллипс по центру, середине стороны и вершине параллелограмма – позволяет вписать эллипс в параллелограмм, заданный центром, серединой одной из сторон и вершиной (рис. 2.11).

Рис. 2.11. Создание эллипса по центру, середине стороны и вершине параллелограмма

Эллипс по 3 вершинам параллелограмма – дает возможность построить эллипс, вписанный в параллелограмм, который задан тремя вершинами (рис. 2.12).

Рис. 2.12. Создание эллипса по трем вершинам описанного параллелограмма

Эллипс по центру и 3 точкам – для создания данного эллипса нужно указать его центр (точку пересечения осей) и три произвольные точки.

Эллипс, касательный к 2 кривым – чтобы выполнить этот эллипс, необходимо указать две кривые, касательно к которым будет строиться эллипс, а также одну произвольную точку, фиксирующую объект (рис. 2.13).

Рис. 2.13. Построение эллипса касательного к двум кривым

Как и при построении окружностей, при создании эллипсов есть возможность включить режим автоматического построения осевых линий.

Следующая функция заслуживает пристального внимания. Команда Непрерывный ввод объектов

предназначена для последовательного ввода отрезков, дуг и сплайнов, причем последняя точка предыдущего объекта автоматически становится первой точкой нового. Элементы управления этой команды (рис. 2.14) дают возможность при каждом новом вводе выбирать тип объекта и способ его создания.

Рис. 2.14. Элементы управления команды Непрерывный ввод объектов

При непрерывном вводе вы можете использовать такие команды:

• Отрезок;

• Параллельный отрезок;

• Перпендикулярный отрезок;

• Касательный отрезок;

• Дуга по 3 точкам;

• Сопряженная дуга – позволяет строить дугу по двум точкам, которая обязательно должна быть касательной к последнему объекту;

• Кривая Безье;

• NURBS-кривая.

Выбрать нужную команду перед вводом очередного объекта можно при помощи кнопок-переключателей группы Тип (см. рис. 2.14).

Рассмотрим работу команды Непрерывный ввод объектов на небольшом примере.

1. Создайте новый документ Чертеж, как это было описано ранее.

2. Нажмите кнопку Непрерывный ввод объектов. По умолчанию будет создаваться отрезок. Не изменяйте ничего, просто начните ввод горизонтального отрезка в любой точке листа чертежа.

3. Зафиксируйте конечную точку отрезка (примем его длину равной 60 мм). В группе кнопок Тип на панели свойств щелкните на кнопке Сопряженная дуга, после чего система должна перейти в режим построения дуги по двум точкам. При этом начальная точка дуги совпадет с конечной точкой отрезка, а сама дуга будет строиться касательной к нему.

4. Используя привязку Выравнивание, растяните дугу так, чтобы ее конечная точка лежала на одной вертикальной линии с начальной, а радиус дуги был равен 30 мм (рис. 2.15). После этого зафиксируйте конечную точку дуги.

Рис. 2.15. Ввод касательной дуги при включенной команде Непрерывный ввод объектов

5. Опять перейдите в режим построения отрезка, для чего щелкните кнопкой мыши на кнопке Отрезок группы переключателей Тип. Перемещайте указатель мыши влево до тех пор, пока не сработают привязки так, как показано на рис. 2.16. Щелкните в этот момент кнопкой мыши, тем самым вы создадите отрезок с началом в конечной точке дуги и концом в точке фиксации указателя.

Рис. 2.16. Построение геометрической фигуры путем последовательного ввода графических объектов

6. Для замыкания кривой можно просто щелкнуть кнопкой мыши на начальной точке первого отрезка или нажать кнопку Замкнуть

на панели свойств. После щелчка на кнопке Замкнуть вы можете продолжить вводить объекты, начиная из произвольной точки листа. Если вы замкнули контур простым щелчком кнопкой мыши, то ввод объектов не прекращается (то есть вы продолжаете построение того же объекта с точки, по которой щелкнули). Чтобы принудительно начать ввод из новой точки, следует использовать кнопку Новый ввод

7. Полученная фигура показана на рис. 2.17. Сохраните этот чертеж под именем Фигура.cdw.

Рис. 2.17. Фигура, построенная при помощи одного вызова команды Непрерывный ввод объектов

Еще одна очень полезная команда – Линия

Это команда позволяет строить на чертеже линию, состоящую только из отрезков и дуг кривых, последовательно соединенных друг с другом. Отличительная особенность данной команды – автоматическое определение системой способа создания отрезка или дуги в зависимости от типа базовых объектов, указанных пользователем. Возможны следующие способы построения элементов линии:

• при вводе первого отрезка – параллельно, перпендикулярно или касательно указанному объекту (рис. 2.18, а), касательно к одному и параллельно другому объекту (рис. 2.18, б), посередине между двумя параллельными прямыми, касательно к двум объектам и на биссектрисе угла;

• при вводе последующих отрезков – параллельно, перпендикулярно или касательно к базовому объекту;

• при вводе первой дуги – касательно к объекту (рис. 2.18, в) или произвольно;

• при вводе последующих дуг – касательно к базовому объекту или касательно к нормали предыдущего объекта линии (рис. 2.18, г).

Рис. 2.18. Примеры создания отрезка или дуги, составляющих линию: отрезок касательно к объекту (а), отрезок касательно одному и параллельно другому объекту (б), окружность касательно к объекту (в), окружность касательно к нормали предыдущего объекта (г)

Примечание

Объект, созданный при нажатых кнопках Непрерывный ввод объектов и Линия, не является единым. При их использовании формируется последовательность отдельных геометрических примитивов, как если бы они создавались по отдельности соответствующими командами.

Следующая группа содержит команды для построения более сложных объектов.

Кривая Безье – служит для построения кривой Безье (рис. 2.19, а) путем ввода или указания координат опорных точек. Опорные точки кривой Безье имеют два отрезка, расположенных на касательной к кривой. Эти отрезки называются направляющими. Длина каждой направляющей задает кривизну следующего или предыдущего сегмента кривой, а угол касательной задает направление, в обе стороны от опорной точки. Для создания кривой необходимо последовательно ввести координаты ее опорных точек. Чтобы завершить построение, обязательно нужно нажать кнопку Создать объект на панели специального управления (если вы просто прекратите выполнение команды, построенная кривая исчезнет). Не выходя из команды, можно изменить кривую, отредактировав ее опорные точки (рис. 2.19, б). Для этого необходимо нажать кнопку Редактировать точки

на панели специального управления и перемещать опорные точки или направляющие.

Рис. 2.19. Кривая Безье (а) и редактирование ее опорных точек (б)

Ломаная – предназначена для построения линии, состоящей из отрезков (полилинии).

NURBS – с помощью данной команды вы можете создавать NURBS-кривую в графическом документе. NURBS&кривая (рис. 2.20) – это нерегулярный рациональный B-сплайн (Non-Uniform Rational B-spine). Характерными параметрами такой кривой являются вес ее опорных точек и порядок кривой. Вес опорной точки NURBS – это величина, определяющая степень влияния данной точки на конфигурацию кривой (чем больше вес – тем ближе к точке кривая). Порядок NURBS-кривой равен количеству степени полиномов, описывающих участки кривой, плюс единица. Значения обоих характерных параметров вы можете вводить в соответствующих полях панели свойств при построении NURBS (рис. 2.21). Для окончательного создания кривой не забывайте нажимать кнопку Создать объект на панели специального управления.

Рис. 2.20. NURBS-кривая

Рис. 2.21. Параметры NURBS-кривой

В настройках любой из трех описанных выше команд при помощи переключателей Режим можно указать, нужно ли замыкать кривую.

Примечание

Объект, построенный с помощью кривой Безье, полилинии или NURBS-кривой, является на чертеже одним целым. Это значит, что он выделяется, редактируется и удаляется как единый объект.

Две следующие группы команд очень похожи между собой и служат для создания фасок и сопряжений между пересекающимися объектами.

Команды Фаска

и Скругление

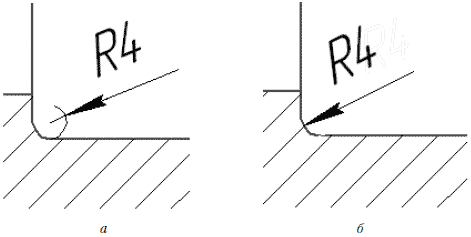

позволяют создавать соответственно фаску и скругление заданного радиуса между двумя пересекающимися объектами. Фаску можно выполнить, указав два ее катета или один катет и угол наклона. Для построения скругления достаточно определить радиус и два объекта, между которыми должно быть создано скругление.

Команды Фаска на углах объекта

и Скругление на углах объекта

предназначены для построения однотипных фасок или скруглений с одинаковым радиусом на всех углах объекта (например, на углах полилинии).

Группа кнопок для построения многоугольников содержит следующие команды.

Прямоугольник – позволяет построить прямоугольник простым указанием двух вершин. После фиксации первой точки вместо задания противоположной вершины прямоугольника можно просто определить его высоту и ширину.

Прямоугольник по центру и вершине – предназначена для построения прямоугольника путем указания его центра и вершины. Как и для предыдущей команды, после указания центра прямоугольника можно просто ввести значения его ширины и высоты в соответствующие поля панели свойств. Кроме того, при помощи переключателей Оси можно задать или отключить автоматическую отрисовку осей.

Многоугольник – позволяет создать многоугольник. Для этого нужно указать количество его вершин, способ построения (по описанной или по вписанной окружности), радиус этой окружности, а также точку центра многоугольника.

Следующая команда – Собрать контур

– очень полезна при работе в КОМПАС-График. Она позволяет сформировать единый объект (контур) из нескольких примитивов, пересекающихся или соприкасающихся между собой. Рассмотрим пример.

1. Откройте чертеж, выполненный в последнем примере (Фигура.cdw).

2. Щелкните по очереди на каждой линии объекта, чтобы убедиться, что система распознает их как отдельные объекты (на чертеже три отрезка и одна дуга).

3. Щелкните на кнопке Собрать контур.

4. В группе Режим на панели свойств щелкните на кнопке Удалять исходные объекты (рис. 2.22). Это позволить избежать загромождения чертежа ненужными примитивами после их объединения.

Рис. 2.22. Элементы управления команды Собрать контур

5. Посмотрите на строку подсказок. В ней должна отображаться фраза Укажите точку около первого элемента, включаемого в контур. Выполните требуемое действие. Поскольку существующие геометрические примитивы в документе последовательно соприкасаются (то есть нет узлов, из которых исходили бы две и более линии), больше ничего делать не надо.

6. Завершите выполнение команды.

Щелкнув на контуре кнопкой мыши, вы можете убедиться, что вместо четырех объектов на чертеже у вас получился один (рис. 2.23). Его можно редактировать, перетаскивать, удалять как единый объект.

Рис. 2.23. Контур, собранный из отдельных примитивов

Примечание

Чтобы разбить контур на составляющие, нужно выделить необходимый объект и выполнить команду Разрушить контекстного меню или команду Редактор > Разрушить главного меню.

Следующая группа содержит две кнопки:

• Эквидистанта кривой

– позволяет построить эквидистанту любой кривой (геометрического объекта);

• Эквидистанта по стрелке

– дает возможность построить эквидистанту контура, сформированного обходом пересекающихся объектов по стрелке, то есть контура, указанного пользователем.

Команда Штриховка

применяется практически в каждом чертеже. Она позволяет использовать различные типы штриховок (вы можете выбрать стандартную из списка Стиль или создать собственную), а также заливать цветом замкнутые контуры на чертеже. Если какой-либо контур является незамкнутым и вы не можете определить точку разрыва, то можно вручную указать контур штриховки. Для этого предназначена кнопка Ручное рисование границ на панели специального управления. Обратите внимание, что эта кнопка недоступна в режиме создания эскиза трехмерного документа, так как при создании эскиза не возникает необходимости в штриховке или заливке цветом. Вы также можете также использовать градиентную заливку. Для этого предназначена появившаяся в десятой версии программы команда Заливка

(рис. 2.24).

Рис. 2.24. Различные стили штриховок и заливок

Чтобы создать свой стиль штриховки, выполните следующее.

1. Щелкните на кнопке Штриховка. В раскрывающемся списке Стиль выберите последний пункт – Другой стиль.

2. Появится диалоговое окно Выберите текущий стиль штриховки (рис. 2.25). Щелкните на кнопке Библиотеку и загрузите библиотеку стилей штриховок GRAPHIC.LHS. После этого перейдите на вкладку Библиотека, на которой должны отобразиться различные стили штриховок.

Рис. 2.25. Окно выбора стиля штриховки

3. Выберите любой стиль и щелкните на кнопке Новый. Откроется окно Создание нового стиля штриховки (рис. 2.26), в котором можно настроить или изменить выбранный стиль.

Рис. 2.26. Создание нового стиля штриховки на основе уже существующего

4. Сохранив стиль под новым именем (для этого нужно изменить его название в соответствующем поле и нажать кнопку OK после завершения настроек), вы можете использовать его в своих чертежах.

Последняя кнопка панели инструментов Геометрия, которая называется Спроецировать объект

недоступна при работе с графическим документом, однако она очень важна. Она активируется только при создании или редактировании эскиза в трехмерном документе и позволяет проецировать элементы трехмерной модели (вершины, ребра, грани) на плоскость текущего эскиза. Команда работает следующим образом. После ее вызова вы выделяете мышью различные объекты модели, а они автоматически проецируются на эскиз. Вершины проецируются во вспомогательные точки, ребра – в отрезки, дуги и сплайны, а при выборе грани на плоскости эскиза создаются линии – проекции ребер грани. Эта команда незаменима, когда создаваемый эскиз нужно тем или иным образом привязать к уже существующей геометрии модели.

Если вы внимательно смотрели на рисунки панели свойств для той или иной команды создания графических примитивов, то наверняка обратили внимание на то, что последним всегда размещается раскрывающийся список Стиль (исключение составляют команда Штриховка и команды построения вспомогательной геометрии). В этом списке содержатся стили линий, которые применяются при построении графических объектов. Напомню, что состав данного списка формируется на вкладке Новые документы окна Параметры, в разделе Графический документ > Линии > Фильтр линий. По умолчанию установлен стиль Основная. Если вы изменили стиль линии для объекта, он запоминается и при следующем вызове любой команды будет использоваться по умолчанию. Чтобы запретить системе запоминать стиль линии (то есть всегда предлагать по умолчанию стиль, указанный в фильтре линий), необходимо снять флажок Запоминать последний стиль в окне настройки фильтра.

Как уже говорилось, в версии КОМПАС-3D V8 Plus была введена поддержка международного стандарта ISO для оформления конструкторской документации. В результате в системе значительно расширился набор стилей линий (рис. 2.27).

Рис. 2.27. Раскрывающийся список со всеми системными стилями линий

Вы также можете создавать собственные стили линии. Для этого сделайте следующее.

1. После вызова команды создания какого-либо геометрического объекта раскройте список Стиль и выберите пункт Другой стиль.

2. В появившемся окне выбора стиля линии перейдите на вкладку В памяти.

3. Щелкните на кнопке Новый. Перед вами должно появиться окно Создание нового стиля кривой (рис. 2.28), которое содержит параметры для создания собственного стиля линии: прототипа для стиля, тип кривой, параметры штрихов и промежутков, цвета линии и пр.

Рис. 2.28. Создание нового стиля линии

4. Присвойте имя стилю (введите его в поле Название) и нажмите OK.

В системе КОМПАС редактировать все графические объекты (включая и библиотечные) можно тремя способами:

• использовать режим редактирования (для этого нужно дважды щелкнуть кнопкой мыши на объекте);

• при помощи характерных точек (для этого следует щелкнуть на объекте кнопкой мыши один раз);

• с применением специальных команд редактирования.

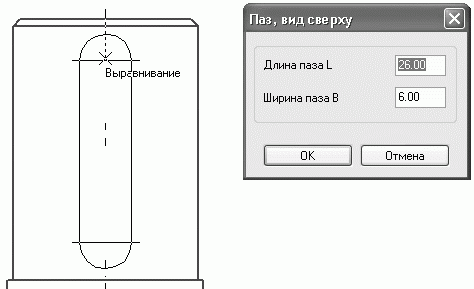

После двойного щелчка на объекте система запускает команду, при помощи которой этот объект создавался (для библиотечных элементов – вызывает соответствующую команду библиотеки с диалоговым окном, если это необходимо). При этом все элементы управления содержат параметры запущенного на редактирование объекта (координаты характерных точек, стиль линии и др.). Значения данных параметров можно изменять. Чтобы принять все изменения, нужно нажать кнопку Создать объект.

Создайте какой-либо простой объект на чертеже (например, отрезок или окружность), потом щелкните на нем дважды. На панели свойств сразу появятся элементы управления, свойственные соответствующему объекту. Измените координаты какой-либо точки отрезка или центра окружности и завершите редактирование (кнопка Создать объект или сочетание клавиш Ctrl+Enter). Убедитесь, что внесенные изменения отобразились на чертеже.

Примечание

Для макрообъектов, созданных пользователем, а также графических объектов, полученных в результате применения команды Собрать контур, при двойном щелчке не выполняется переход в режим редактирования.

Однако каждый раз запускать на редактирование весь объект, если необходимо изменить лишь один параметр, согласитесь, не совсем удобно. Кроме того, при редактировании объекта хотелось бы иметь возможность применять привязки. Однако режим редактирования, в который можно перейти, дважды щелкнув на объекте, не предоставляет возможности использовать привязки. По этой причине для повышения удобства редактирования чертежей в системе КОМПАС есть еще один режим редактирования, в который можно перейти, один раз щелкнув кнопкой мыши.

Такой режим редактирования (его также можно назвать редактированием при помощи характерных точек) можно использовать для всех графических объектов КОМПАС-График (в том числе для размеров, обозначений и пр.), за исключением пользовательских макроэлементов. Принцип редактирования основан на изменении формы, конфигурации, размещения или ориентации объекта путем перетаскивания его характерных точек. Характерные точки графических объектов (начало и конец отрезка, опорные точки кривой Безье и т. п.), как правило, дублируют точки, координаты которых задавал пользователь, создавая объект. При перетаскивании характерных точек вы можете применять как глобальные, так и локальные привязки.

Чтобы войти в режим редактирования характерных точек, необходимо один раз щелкнуть на объекте. При этом объект выделится (подсветится), а характерные точки отобразятся маленькими черными квадратами. Изменить положение характерной точки просто. Для этого подведите указатель к черному квадрату, а когда он примет форму четырехнаправленной стрелки, нажмите кнопку мыши и перетаскивайте точку. Следом будет изменяться и форма, размещение или ориентация объекта (в зависимости от назначения точки). После завершения редактирования просто отпустите кнопку мыши.

Рассмотрим все описанное на примере.

1. Создайте документ КОМПАС-Чертеж.

2. Нажмите кнопку Непрерывный ввод объектов и постройте квадрат без верхней стороны (с длиной стороны 50 мм), а также отрезок, произвольно размещенный на чертеже (рис. 2.29).

Рис. 2.29. Результат построения

3. Представьте, что вам нужно разместить отрезок так, чтобы на чертеже получился правильный квадрат. Выделите отрезок, один раз щелкнув на нем кнопкой мыши. Отрезок подсветится зеленым цветом, а на его концах появятся характерные точки (рис. 2.30). У отрезка только две характерные точки – начальная и конечная.

Рис. 2.30. Выделение отрезка

4. Подведите указатель к первой характерной точке, нажмите кнопку мыши и перетащите точку к одному из свободных концов незамкнутой фигуры таким образом, чтобы сработала привязка Ближайшая точка. Отпустите кнопку мыши.

5. Аналогично перетащите вторую точку отрезка. В результате у вас должен получиться квадрат.

Попробуйте самостоятельно создать и отредактировать путем изменения характерных точек окружность, кривую Безье, полилинию и многоугольник.

Очень часто для удобного и быстрого редактирования не хватает возможностей, предоставляемых описанными выше способами (попробуйте, например, создать эллиптическую дугу, редактируя только назваными выше способами любые геометрические объекты КОМПАС-График). По этой причине основным способом редактирования считается использование специальных команд, которые находятся на панели инструментов Редактирование (рис. 2.31).

Рис. 2.31. Панель Редактирование

Чтобы активизировать эту панель, нужно нажать кнопку Редактирование

на компактной панели инструментов. Панель Редактирование содержит как отдельные кнопки, так и группы кнопок, объединяющих однотипные операции редактирования. Рассмотрим главные из них.

Первая группа команд предназначена для перемещения графических объектов на чертеже.

Сдвиг – служит для перемещения по документу объекта или группы выделенных объектов. Во время перемещения вы можете использовать как глобальные, так и локальные привязки.

Сдвиг по углу и расстоянию – позволяет перемещать выделенные объекты или группы объектов на определенную величину и в определенном направлении (то есть пропадает необходимость указания точки привязки и точки нового размещения изображения – величина и угол смещения задаются в соответствующих полях панели свойств).

Применение почти всех команд редактирования мы рассмотрим на одном большом примере. Начнем с того, что подготовим документ КОМПАС-Чертеж, в котором создадим три горизонтальных отрезка, а также изображение болта (рисунок может быть произвольным, поскольку точные размеры для нас сейчас не важны). Разместите их так, как показано на рис. 2.32.

Рис. 2.32. Подготовка изображения к редактированию

Обратите внимание на то, что изображение болта на рис. 2.32 не является библиотечным элементом! Это лишь набор графических примитивов. Однако если вам пока еще трудно самостоятельно нарисовать болт, вы можете использовать изображение этого крепежного элемента из библиотеки. Для этого откройте менеджер библиотек, перейдите в категорию Машиностроение, затем в категорию Конструкторская библиотека, там откройте папку БОЛТЫ, потом БОЛТЫ НОРМАЛЬНЫЕ и дважды щелкните на объекте Болт ГОСТ 7798—70. В появившемся окне настройки выбранного объекта нажмите OK и разместите элемент на чертеже. Выделите вставленный болт и выполните команду контекстного меню Разрушить, чтобы разбить библиотечный макроэлемент на составляющие (для примера, иллюстрирующего редактирование, нам требуется просто набор графических примитивов). Если у вас возникнут какие-нибудь затруднения, можете открыть файл Заготовка.cdw, находящийся в папке примеров для второй главы.

Редактирование начнем с перемещения изображения болта. Поскольку болт состоит из множества графических объектов, перед редактированием их необходимо выделить. Специальные команды для выделения представлены на панели Выделение (рис. 2.33), но чаще всего объекты на чертеже выделяются щелчком кнопкой мыши или при помощи рамки выделения (если необходимо выделить сразу несколько объектов).

Рис. 2.33. Панель инструментов Выделение

Если вы, удерживая нажатой левую кнопку мыши, перемещаете указатель справа налево, то формируется секущая рамка выделения; если слева направо – обычная. Отличие секущей рамки заключается в том, что после отпускания кнопки мыши выделяются все объекты, даже те, часть которых попала в рамку, тогда как при использовании обычной рамки выделяются лишь те объекты, которые полностью попали в рамку.

Таким образом, выделите все объекты, составляющие изображение болта, с помощью рамки. Поскольку болт является полностью законченным изображением, а также учитывая то, что нам не раз придется применять по отношению к нему различные команды редактирования, я советую сформировать пользовательский макрообъект из примитивов, входящих в него. Для этого выполните команду Сервис > Объединить в макроэлемент главного меню или команду Объединить в макроэлемент контекстного меню, которое появляется при щелчке правой кнопкой мыши на выделенной группе объектов. Убедитесь, что система распознает выделенную группу объектов как единое целое – один геометрический объект. Выделять, удалять, перемещать и производить любые другие действия с ним можно как с обычным простым графическим объектом (например, отрезком, окружностью и т. п.). Единственным недостатком пользовательского макроэлемента по сравнению с библиотечным является отсутствие характерных точек для быстрого редактирования.

Теперь перейдем к редактированию.

1. Выделите сформированный макроэлемент, щелкнув на нем кнопкой мыши.

2. Нажмите кнопку Сдвиг на панели Редактирование. Укажите базовую точку для сдвига, в качестве которой выберите точку пересечения оси болта с основанием его головки. Подведите указатель к требуемой точке и, когда сработает привязка Ближайшая точка, щелкните кнопкой мыши. Изображение болта перейдет в фантомное и «приклеится» к указателю мыши в базовой точке.

3. После этого вы можете перемещать выбранный объект в пределах документа. Чтобы зафиксировать объект в новом месте, просто щелкните там кнопкой мыши. Система удалит фантом и разместит изображение на чертеже, совместив указанную базовую точку с точкой, в которой вы щелкнули на чертеже.

В нашем примере достаточно опустить болт по вертикали вниз до пересечения с первым отрезком (рис. 2.34).

Рис. 2.34. Перемещение (сдвиг) объекта

4. Завершите выполнение команды.

Примечание

Перемещать графические объекты можно и без применения команды Сдвиг. Выделенный объект можно просто перетаскивать мышью, однако в этом случае вы не сможете привязаться к конкретной точке изображения, следовательно, не сможете точно позиционировать перемещаемый объект.

Следующая команда – Поворот

– позволяет повернуть выбранные элементы чертежа или фрагмента вокруг определенной точки. Рассмотрим действие команды на примере.

1. Выделите изображение болта, щелкнув на нем кнопкой мыши (если оно не осталось выделенным после операции сдвига).

2. Щелкните на кнопке Поворот на панели Редактирование. Укажите точку центра поворота. В нашем случае она совпадет с базовой точкой при сдвиге.

3. Укажите вторую точку, перемещая которую, вы будете задавать угол поворота изображения. Это может быть любая точка, как изображения, так и документа вообще. Но для удобства позиционирования ее лучше разместить на оси болта.

4. Передвигайте указатель мыши вниз. Вы увидите, как изображение (фантом) поворачивается относительно первой указанной точки. Выровняйте вторую точку по вертикали с первой и зафиксируйте изображение, щелкнув кнопкой мыши (рис. 2.35).

Рис. 2.35. Поворот объекта

5. Завершите выполнение команды.

После указания точки поворота можно было поступить немного по-другому. В поле Угол панели свойств ввести значение –90 и нажать кнопку Создать объект. Результат был бы тем же. Таким образом, если вы точно знаете, на какой угол нужно повернуть изображение, лучше задать этот угол в поле на панели свойств.

Команда Масштабирование

служит для увеличения или уменьшения изображения на чертеже. Для этого необходимо указать точку масштабирования и масштаб увеличения изображения по осям X и Y (если масштаб меньше единицы, то изображение уменьшается). Масштаб по обеим осям может отличаться, за исключением случаев, когда в масштабируемом изображении присутствуют дуги или масштабируется весь вид целиком. В таких случаях масштаб по оси Y принимается равным масштабу по оси X, а поле МасштабY на панели свойств становится недоступным.

Команда Симметрия

позволяет получить симметричное, относительно произвольной прямой, изображение выбранного объекта.

Продолжим работу над нашим примером.

1. Снова выделите изображение болта.

2. Нажмите кнопку Симметрия на панели Редактирование. Укажите две точки прямой, относительно которой нужно получить симметричное изображение (прямая отрисовывается пунктиром). Пусть, например, это будет вертикальная прямая, немного смещенная вправо от отображаемого болта (рис. 2.36).

Рис. 2.36. Создание симметричного изображения

3. Завершите выполнение команды.

Следующая группа команд предназначена для копирования выделенных объектов документа.

Копирование – позволяет копировать выделенные объекты чертежа или фрагмента. Копирование осуществляется указанием базовой точки, с последующим заданием точки размещения копии или путем определения смещения по осям относительно базовой. За один вызов команды можно сделать сколько угодно копий выделенных объектов.

Копия по кривой – копии выделенных объектов размещаются вдоль выбранной кривой с определенным шагом.

Копия по окружности – предназначена для размещения определенного количества копий объекта вдоль выбранной окружности.

Копия по концентрической сетке – копии объекта располагаются в узлах концентрической сетки (то есть по концентрическим окружностям).

Копия по сетке – копии выделенных объектов размещаются в узлах двухмерной сетки.

Создадим еще один болт, применяя команду Копирование.

1. Выделите щелчком кнопкой мыши правый болт.

2. Нажмите кнопку Копирование на панели Редактирование. Укажите точку привязки для копируемого объекта. В качестве этой точки примем точку пересечения оси болта с основой головки левого болта.

3. После указания базовой точки переместите указатель вправо, совместив его с точкой пересечения оси и основания головки копируемого болта (рис. 2.37). При этом фантом копии окажется на таком же расстоянии от оригинала, что и левый болт. Зафиксируйте копию.

Рис. 2.37. Копирование объектов

4. Завершите выполнение команды.

Далее идет группа инструментов, позволяющих деформировать объекты графических документов.

Деформация сдвигом – позволяет редактировать часть (область) фрагмента или чертежа, растягивая или смещая ее относительно базовой точки.

Деформация поворотом – деформирует часть графического документа, поворачивая ее относительно базовой точки.

Деформация масштабированием – увеличивает или уменьшает указанную область изображения чертежа или фрагмента.

Следующая группа содержит кнопки, предназначенные для удаления участков кривой.

Усечь кривую – одна из самых нужных команд редактирования. Удаляет часть кривой между точками ее пересечения с другими кривыми. Если вы щелкнули на участке кривой, имеющей лишь одно пересечение с другим объектом, то удаляется весь участок до пересечения. Если кривая не имеет пересечений с окружающими объектами, то она удаляется полностью. Возможен также другой режим работы этой команды, когда указанный участок остается на чертеже, а удаляется вся остальная кривая. Переключение режимов осуществляется при помощи кнопок в группе Режим на панели свойств.

Усечь кривую 2 точками – удаляет часть кривой между двумя точками, указанными пользователем.

Выровнять по границе – служит для продления и усечения объектов относительно выбранной кривой (границы).

Удлинить до ближайшего объекта – продлевает выделенные объекты до пересечения с указанным объектом.

Удалить фаску/скругление – удаляет указанные фаску или скругление.

Попробуем удалить ненужные фрагменты кривых в нашем примере.

1. Нажмите кнопку Усечь кривую на панели Редактирование.

2. По очереди щелкайте кнопкой мыши на тех участках кривой, которые должны быть удалены с чертежа. В результате у вас должно получиться что-то похожее на рис. 2.38. Если вы удалили не тот участок, то можете отменить удаление, выполнив команду Редактор > Отменить или нажав сочетание клавиш Ctrl+Z.

Рис. 2.38. Изображение после удаления лишних кривых

3. Завершите выполнение команды.

Добавив две кривых Безье, выполненных стилем Для линии обрыва, а также штриховку, вы получите болтовое соединение двух деталей, правда, без шайб и гаек (рис. 2.39).

Рис. 2.39. Финальное изображение на чертеже

Две следующих команды – Разбить кривую

и Разбить кривую на N частей

– позволяют разбить геометричеcкий объект на несколько частей (на две произвольные части или на некоторое количество равных по длине частей соответственно).

Команда Очистить область

предназначена для удаления всех объектов внутри или снаружи некоторой замкнутой области (полилинии, окружности, многоугольника и т. п.).

Последняя команда на панели Редактирование – Преобразовать в NURBS

Она преобразовывает в NURBS-кривую любой указанный объект на чертеже. На первый взгляд в этой функции нет ничего необычного. Рассмотрим ее применение на таком примере. Представьте, что на чертеже необходимо зеркально отобразить текст, например, фразы «КОМПАС-3D V10». Попробуйте выполнить эту задачу самостоятельно, без применения команды Преобразовать в NURBS. Уверен, у вас ничего не получится!

На самом деле это просто сделать. Создайте новый чертеж. Используя команду Ввод текста на панели инструментов Обозначения, введите текст КОМПАС-3D V10. Нажмите кнопку Преобразовать в NURBS на панели инструментов Редактированиеи щелкните на созданном тексте. Теперь вместо объекта текст вы имеете набор кривых, которые можно редактировать. Выделите всю надпись, состоящую из NURBS-кривых, и нажмите кнопку Симметрия. Укажите две точки прямой, относительно которой желаете зеркально отобразить надпись. Полученное изображение на чертеже будет приблизительно таким, как показано на рис. 2.40.

Рис. 2.40. Зеркально отобразить текст можно после его преобразования в NURBS-кривые

Примечание

Команды редактирования недоступны, если в документе нет ни одного графического объекта. Если в документе ни один объект не выделен, то остаются неактивными кнопки команд Сдвиг, Сдвиг по углу и расстоянию, Поворот, Масштабирование, Симметрия, Копирование, Копия по кривой, Копия по окружности, Копия по концентрической сетке и Копия по сетке.

В завершение этого раздела хочу рассказать о еще одной немаловажной возможности. Очень часто при редактировании чертежей приходится изменять стиль линий. Вызывать настройки для каждого объекта, щелкая на нем дважды кнопкой мыши, долго и неудобно. В КОМПАС-График есть средство для одновременного изменения стиля нескольких выделенных объектов – команда Изменить стиль контекстного меню. Она вызывает окно Изменение стилей выделенных объектов (рис. 2.41), в котором вы можете назначить любой новый стиль группе объектов, для которых вызывалось контекстного меню.

Рис. 2.41. Окно Изменение стилей выделенных объектов

Если в раскрывающемся списке в области Чем заменять нет нужного стиля линии, нажмите кнопку >>, после чего появится окно Выберите текущий стиль (рис. 2.42), в котором вы можете выбрать любой из имеющихся в системе стилей или создать свой.

Рис. 2.42. Окно Выберите текущий стиль

Изменение стилей сразу для нескольких объектов возможно только для графических примитивов, но не для текста, обозначений и прочих элементов чертежа.

Ни один чертеж не может считаться полноценным, если в нем нет размеров и различных обозначений (знаков шероховатостей, баз, отклонений, линий выносок и пр.), предусмотренных стандартами. Система КОМПАС-График содержит большой набор средств для создания размеров и различных знаков обозначений.

Кнопки для вызова команд простановки размеров собраны на панели инструментов Размеры (рис. 2.43). Эту панель можно вызвать, щелкнув на одноименной кнопке переключения компактной панели.

Рис. 2.43. Панель Размеры

Команды предлагают практически все возможные варианты нанесения размеров (линейный, линейный с обрывом, угловой, диаметральный, радиальный и пр.), большинство из которых рассмотрены ниже.

Авторазмер – интеллектуальная команда, самостоятельно выбирающая тип создаваемого размера в зависимости от графического объекта, указанного пользователем. Например, если после вызова этой команды вы указали щелчком окружность, система будет создавать диаметральный размер, если щелкнули на прямолинейном объекте – линейный размер и т. д. На вкладках панели свойств будут отображаться различные настройки для каждого типа размера.

Линейный размер – предназначен для простановки линейного размера на чертеже. Создание размера состоит из последовательного указания трех точек: две первые определяют собственно величину размера, а третья указывает (фиксирует) местоположение размерной линии на чертеже. В отдельных случаях трудно задать точки, определяющие величину размера. При этом лучше указать сам прямолинейный объект, чтобы система самостоятельно определила его габариты. Это можно сделать, нажав кнопку Выбор базового объекта

на панели специального управления. Кроме команды Линейный размер в этой же группе находятся другие команды, реализующие частные случаи построения линейных размеров (Линейный от общей базы, Линейный цепной и пр.). Эти команды используются значительно реже.

Диаметральный размер – служит для простановки диаметральных размеров окружностей. Для построения размера достаточно указать необходимую окружность и настроить параметры отображения размера.

Радиальный размер – строит радиальный размер для дуг окружностей. В этой же группе находится команда Радиальный с изломом

Угловой размер – отвечает за построение углового размера между двумя прямолинейными объектами. Для простановки угловых размеров существует еще несколько команд, объединенных в одну группу (Угловой от общей базы, Угловой цепной, Угловой с обрывом и пр.).

Размер дуги окружности – предназначен для построения размера, показывающего длину дуги окружности (рис. 2.44).

Рис. 2.44. Варианты отрисовки размеров дуги окружности

Размер высоты – позволяет создавать ряд размеров, обозначающих отметки высоты (рис. 2.45).

Рис. 2.45. Размер высоты

При вводе размера любого типа вы можете управлять различными настройками их отображения. Их можно изменять на вкладке Параметры панели свойств (рис. 2.46).

Рис. 2.46. Параметры отображения размера (на примере команды Диаметральный размер)

Доступны следующие параметры отображения размера и размерной надписи (приведены типовые параметры для всех разновидностей размеров):

• выбор типа стрелки на концах размерной линии (раскрывающийся список Стрелка):

– стрелка;

– засечка;

– вспомогательная точка;

– без стрелки;

• выбор способа размещения текста размерной надписи и линии выноски (раскрывающийся список Размещение текста):

– автоматическое (текст размещается посредине размерной линии);

– ручное (размещение текста размера определяется пользователем);

– на полке, влево;

– на полке, вправо;

– на полке, вверх;

– на полке, вниз;

• настройка положения надписи (раскрывающийся список Положение надписи):

– параллельно, над линией;

– параллельно, в разрыве линии;

– горизонтально, в разрыве линии.

Кроме того, можно задать размещение стрелок (внутри или снаружи выносных линий) при помощи группы команд Размещение стрелок. По умолчанию включено авторазмещение стрелок, при котором система самостоятельно располагает стрелки снаружи при слишком близком размещении выносных линий (малом значении номинала размера).

Очень хорошие возможности КОМПАС-График предлагает для оформления текстовой надписи (простановки различных знаков, квалитетов, отклонений и пр.). Все элементы оформления настраиваются в окне Задание размерной надписи (рис. 2.47), для вызова которого следует щелкнуть на поле Размерная надпись вкладки Размер настроек любого размера.

Рис. 2.47. Диалоговое окно Задание размерной надписи

В этом окне можно ввести текст и символ, которые разместятся до значения размера, а также текст после размера (например, ?45°). Вы также можете вводить значение размера, согласованное со стандартным рядом (Ra5, Ra10, Ra20 или Ra40), или включить автоматическое определения размера указанного объекта (флажок Авто). Данное окно также содержит элементы управления для настройки квалитета и отклонений, отображаемых в размерной надписи, причем значения отклонений автоматически согласовываются с выбранным квалитетом. Выбор квалитета производится в окне Выбор квалитета, которое появляется при щелчке на кнопке Квалитет. Это избавляет вас от долгого поиска в справочнике нужного квалитета для отверстия или вала, а также значений отклонений, соответствующих ему. В текстовом поле в нижней части окна Задание размерной надписи отображается размерная надпись, которая является результатом сделанных настроек. Установив флажок Использовать по умолчанию, вы можете сохранить настройки (символ, квалитет, значение), и они будут применятся при последующих вызовах этого окна.

Применение различных команд нанесения размеров будет рассмотрено на примере в конце главы. Сейчас я приведу небольшой, но очень ценный практический пример, показывающий создание наклонного линейного размера (рис. 2.48). Такие размеры часто используются в строительных чертежах.

Рис. 2.48. Наклонный размер

1. Создайте новый чертеж и постройте в нем какой-либо прямолинейный объект, например отрезок произвольной длины.

2. Нажмите кнопку Линейный размер на панели инструментов Размеры.

3. Отключите режим автосоздания размера, то есть режим завершения построения после последнего щелчка кнопкой мыши. Для этого, если кнопка Автосоздание объекта

на панели специального управления нажата, то щелкните на ней (если данная кнопка не нажата, ничего делать не нужно).

4. Укажите точки размера по краям отрезка или сам отрезок в качестве базового объекта для построения размера (во втором случае предварительно нужно нажать кнопку Выбор базового объекта).

5. В группе кнопок Тип нажмите кнопку Параллельно объекту

6. После фиксации размерной линии нажмите кнопку Наклонить размер

на панели специального управления. При этом на панели свойств должно отобразиться поле Угол для задания угла наклона (рис. 2.49).

Рис. 2.49. Задание угла наклона линий-выносок

7. Задайте необходимый угол (или просто наклоните размер, перетащив его за характерные точки сбоку от размерной линии), после чего отожмите кнопку Наклонить размер.

8. Щелкните на кнопке Создать объект, чтобы завершить построение размера. Полученный размер должен напоминать показанный на рис. 2.48.

Команды для простановки обозначений (а также некоторые другие) находятся на панели инструментов Обозначения (рис. 2.50). Эта панель вызывается, как и прочие, щелчком на одноименной кнопке компактной панели.

Рис. 2.50. Панель Обозначения

Для создания элементов оформления предназначены следующие кнопки.

Шероховатость – позволяет размещать на графических объектах (или на их продлении) знаки шероховатости (рис. 2.51). Можно использовать структуру обозначения знака по ГОСТ 2.309—73 или более позднюю редакцию, соответствующую изменению № 3 от 2003 года в ГОСТ 2.309—73. Выбрать структуру обозначения можно на вкладке Новые документы диалогового окна Параметры в разделе Графический документ > Шероховатость. Для установки знака шероховатости достаточно указать кривую, на которой он будет размещен, выбрать тип знака, а также при необходимости заполнить надписи.

Рис. 2.51. Примеры обозначения шероховатости в КОМПАС

База – предназначена для создания обозначения базы на чертеже. Кнопка недоступна, если документ пуст. Система автоматически отслеживает имеющиеся в чертеже базы, исходя из чего, самостоятельно подбирает букву для обозначения.

Линия-выноска – позволяет создавать на чертеже произвольное количество линий-выносок (рис. 2.52, а).

Знак клеймения – позволяет создать линию-выноску для обозначения клеймения (рис. 2.52, б).

Знак маркировки – дает возможность разместить на чертеже линию-выноску с обозначением маркировки (рис. 2.52, в).

Знак изменения – позволяет обозначить изменения (рис. 2.52, г).

Обозначение позиций – команда, без которой не обойтись при создании сборочного чертежа. Она позволяет размещать на чертеже обозначения позиций, при этом система автоматически следит за нумерацией. Отображение позиционной выноски можно настраивать на вкладке Параметры панели свойств (рис. 2.53). Вы можете изменять тип стрелки (точка, стрелка или без стрелки), направления полки и текста относительно базовой точки, а также выбирать тип формы (рис. 2.54). Флажок Полка служит для управления отображениям полки позиционной линии-выноски.

Рис. 2.52. Варианты линий-выносок: произвольная (а), знак клеймения (б), маркировка (в), обозначение изменения (г)

Примечание

Кнопки Линия-выноска, Знак клеймения, Знак маркировки и Знак изменения на панели Обозначения объединены в одну группу.

Рис. 2.53. Параметры отображения позиционной линии-выноски

Рис. 2.54. Формы отображения обозначения позиций: простой текст (а), открытый текст (б), круг (в), шестиугольник (г), круг с разделителем (д)

Допуск формы – позволяет вставить в чертеж допуск формы и расположения поверхности.

Линия разреза – дает возможность создавать простую или ступенчатую линию разреза на чертеже. Буквенное обозначение разреза устанавливает система. При этом она не использует буквы, которые уже заняты для обозначения баз или других разрезов.

Стрелка взгляда – позволяет строить стрелку, указывающую направление взгляда.

Выносной элемент – создает на изображении обозначение выносного элемента (круг с линией-выноской). Обратите внимание, эта команда создает лишь обозначение выносного элемента! Само изображение, которое попало в пределы, охваченные этим обозначением, вы должны чертить сами (за исключением изображений ассоциативных видов).

Примечание

После завершения выполнения команд Линия разреза, Стрелка взгляда или Выносной элемент запускается команда создания нового вида в чертеже и, соответственно, его обозначения. Это обычный текстовый объект, в состав которого входит буквенное обозначение вида, знак «развернуто» или «повернуто», масштаб и угол поворота вида, номер листа и обозначение зоны. Особенность обозначения вида заключается в том, что оно ассоциативно связано с тем видом, на который указывает. Разместив локальную систему координат, после завершения формирования линии разреза, сечения, вида по стрелке или выносного элемента вы можете приступать к созданию изображения этого вида.

Большинство рассмотренных команд используется в примере, приведенном в конце главы.

Вы наверняка заметили, что я описал не все команды панели инструментов Обозначения. Причина состоит в том, что на этой панели есть несколько команд, не связанных с обозначениями.

Ввод текста – служит для создания текстовых надписей на чертеже или фрагменте. При оформлении текста вы можете выбирать любой шрифт, устанавливать междустрочный и междусимвольный интервалы, задавать выравнивание текста, вставлять в текст различные символы, спецзнаки, использовать дроби, верхние/нижние индексы и пр. Все перечисленные параметры настраиваются на панели свойств.

Ввод таблицы – позволяет поместить на чертеж таблицу. После указания точки привязки таблицы в документе (верхнего левого угла размещаемой таблицы) появится окно создания новой таблицы (рис. 2.55). В нем можно задать количество строк и столбцов, а также их размеры. Чтобы изменить ширину столбцов, можно просто перетащить границы ячеек таблицы мышью.

Рис. 2.55. Диалоговое окно Создать таблицу

Осевая линия по двум точкам – строит осевую линию по двум указанным точкам. Особенность этой команды заключается в том, что она автоматически формирует выступы (их величину можно настраивать на панели свойств) слева и справа от указанных точек. Таким образом, осевая хорошо «ложится» на объект, и ее не нужно дополнительно растягивать.

Автоосевая – также создает осевую линию. Ее преимущество перед кнопкой Осевая линия по двум точкам состоит в том, что она распознает тип указанного пользователем объекта, в зависимости от чего предлагает оптимальный способ построения осевой. Например, при указании окружности команда без каких-либо дополнительных настроек создаст оси симметрии этой окружности. При последовательном указании двух параллельных отрезков осевая линия будет размещена посередине между ними и т. д.

Обозначение центра – предназначена для обозначения центра окружностей, дуг, эллипсов, прямоугольников и пр. По умолчанию обозначение центра формируется в виде двух пересекающихся осей. Можно также указывать центр одной осью или точкой.

Волнистая линия – позволяет автоматически создать волнистую линию обрыва по двум указанным крайним точкам.

Линия с изломами – составляет одну группу с предыдущей кнопкой и позволяет строить на чертеже линию обрыва с изломами.

Все, что мы делали в КОМПАС до сих пор, не имело большого практического значения, а описанные команды касались только создания изображений на чертеже.

Из вышеизложенного вы могли только узнать о возможностях рассматриваемого графического редактора. Теперь настало время перейти к более подробному изучению КОМПАС-График, что позволит вам легко и быстро создавать полноценные чертежи.

Перед тем как двигаться далее, я хочу привести определения некоторых понятий, которыми мы будем оперировать. Некоторые из них упоминались и раньше, будем считать это закреплением пройденного материала.

Итак, чертеж – главный графический документ системы КОМПАС-3D, хранящий информацию об изображении, оформлении и прочих элементах конструкторского чертежа.

Вид – часть изображения чертежа. Вид документа КОМПАС-Чертеж может содержать как один чертежный вид (проекционный вид, разрез, сечение и т. п.), так и несколько или вообще все изображение листа чертежа. По какому принципу разбивать изображение документа на виды, вы можете решать сами, в зависимости от поставленных задач и удобства редактирования чертежа.

Ассоциативный вид – вид на чертеже, ассоциативно связанный с трехмерной моделью. Наличие связей означает, что при каких-либо изменениях в структуре модели связанный с ней чертеж автоматически перестраивается с учетом всех изменений.

Слой – составная часть вида чертежа, содержащая графические элементы, формирующие изображение конкретного объекта. Каждый слой имеет свое название. Любой слой характеризуется состоянием: текущий, активный, фоновый или невидимый. Использование состояния слоев значительно упрощает редактирование чертежа.

Оформление чертежа – различные элементы чертежа (основная надпись, рамка, технические требования и пр.), которые, как правило, должны присутствовать обязательно. Их внешний вид типичен для чертежей конкретной отрасли промышленности и определяется требованиями стандартов.

Многолистовой чертеж – документ, содержащий несколько листов различных форматов, ориентации и оформления.

Вы, скорее всего, обратили внимание, что при создании нового чертежа на нем размещается лист формата А4. Наверняка у вас возникал вопрос, каким образом можно изменить формат, ориентацию или даже основную надпись листа. Ведь как назначать формат для вновь создаваемых чертежей, мы уже знаем (окно Параметры, вкладка Новые документы, раздел Графический документ > Параметры первого листа).

Изменить формат и ориентацию первого листа уже созданного чертежа можно двумя способами:

• с помощью окна Параметры (вкладка Текущий чертеж, раздел Параметры первого листа);

• при помощи Менеджера документа (об этом способе будет рассказано ниже при описании многолистовых чертежей).

Рассмотрим первый способ подробнее.

1. Создайте документ КОМПАС-Чертеж (если вы ничего не меняли в настройках, у вас должен автоматически открыться пустой лист формата А4).

2. Откройте окно Параметры (напомню, что для этого служит команда Сервис > Параметры). Перейдите на вкладку Текущий чертеж и раскройте раздел Параметры первого листа > Формат. Появившиеся параметры должны быть вам уже знакомы. Настройки формата и оформления текущего чертежа не отличаются от таких же параметров для новых документов. Только настройки на вкладке Текущий чертеж распространяются не на все вновь создаваемые документы, а только на тот, для которого было вызвано окно Параметры.

3. Измените формат и ориентацию листа, например задайте стандартный формат А3 и выберите горизонтальную ориентацию.

4. Нажмите кнопку OK. Диалоговое окно Параметры закроется, а лист на чертеже примет указанный формат и ориентацию.

Еще одним немаловажным аспектом оформления чертежа является стиль основной надписи. По умолчанию чертежи создаются со стилем Чертеж конст. Первый лист. ГОСТ 2.104—2006. Это хорошо знакомый всем конструкторам и инженерам стандартный штамп для заполнения основной надписи, размещаемый, как правило, в правом нижнем углу листа (рис. 2.56).

Рис. 2.56. Основная надпись конструкторского чертежа по ГОСТ 2.104—2006

А если вы не инженер-конструктор, а, например, строитель и вам нужен совсем другой штамп? Не рисовать же его вручную! КОМПАС-График предлагает большое количество различных стилей основных надписей. Настроить стиль основной надписи для текущего документа можно следующим образом.

1. Для только что созданного чертежа с листом формата А3 вызовите диалоговое окно Параметры и щелкните на вкладке Текущий чертеж.

2. Перейдите к разделу Параметры первого листа > Оформление (рис. 2.57).

Рис. 2.57. Оформление основной надписи текущего чертежа

3. Для изменения основной надписи щелкните на кнопке с многоточием справа от поля с названием текущего стиля оформления. Откроется окно Выберите стиль оформления со списком доступных стилей (рис. 2.58). Как видите, список достаточно большой.

Рис. 2.58. Окно выбора стиля оформления чертежа

4. Выберите в списке нужный вариант оформления, например Чертеж строит. Первый лист. ГОСТ 21.101—97 Ф4. Нажмите кнопку OK в окне выбора стиля оформления, после чего щелкните на этой же кнопке в окне Параметры. Формат основной надписи при этом изменится (рис. 2.59).

Рис. 2.59. Основная надпись строительного чертежа по ГОСТ 21.101—97 Ф4

Примечание

Чтобы установить стиль оформления, который будет применяться для всех новых чертежей, необходимо проделать описанные выше действия только на вкладке Новые документы окна Параметра.

Теперь, возможно, у вас появился вопрос, как же заполнять основную надпись на чертеже? В системе КОМПАС это делается очень просто. Вам необходимо щелкнуть дважды в поле основной надписи, и она перейдет в режим редактирования (при этом все ячейки надписи будут обведены тонкой пунктирной линией). Теперь вы можете вводить в любую ячейку штампа нужный текст. Для завершения редактирования основной надписи нажмите кнопку Создать объект на панели специального управления или выполните соответствующую команду при помощи контекстного меню. Заполненная основная надпись будет иметь приблизительно такой вид (рис. 2.60).

Рис. 2.60. Заполнение основной надписи конструкторского чертежа

Обратите внимание на один нюанс. При заполнении штампа нет возможности редактировать стандартные надписи: Изм., Лист, Разраб., Пров. и т. д. Однако необходимость в этом может возникнуть, так как существуют некоторые отличия требований отраслевых стандартов от общепринятых норм (на предприятиях и в конструкторских бюро) или специфические требования преподавателей технических дисциплин в большинстве высших учебных заведений. Кроме того, с левой стороны рамки чертежа находятся различные дополнительные элементы оформления (для машиностроительных чертежей это инвентарные, справочные номера и пр.), которые в студенческих чертежах излишни.

Чтобы изменить стандартные надписи для любого стиля оформления, сделайте следующее.

1. Выполните команду Сервис > Библиотеки стилей > Типы основных надписей. Откроется окно Работа с основными надписями (рис. 2.61), содержащее полный список всех доступных вариантов оформления чертежей.

Рис. 2.61. Диалоговое окно Работа с основными надписями

2. В списке стилей в левой части этого окна выберите нужный стиль (в нашем примере это Чертеж конст. Первый лист. ГОСТ 2.104—2006) и нажмите кнопку Редактировать стиль

3. Откроется окно Основная надпись (рис. 2.62), в котором можно отредактировать все элементы оформления листа, включая различные вспомогательные надписи.

Рис. 2.62. Окно редактирования элементов оформления листа

4. Можно, например, удалить ненужные инвентарные и справочные номера, а также надпись Копировал. По очереди выделяйте перечисленные элементы интерфейса в списке Состав основной надписи (они при этом будут подсвечиваться в окне предварительного просмотра) и нажимайте кнопку Удалить. Удаленные элементы оформления должны исчезнуть из схематического изображения листа в области просмотра.

5. Теперь настроим местоположение графы 26, чтобы этот элемент размещался в верхнем левом углу листа вдоль большей его стороны. Для этого выделите пункт Графа 26 списка Состав основной надписи. Из раскрывающегося списка Опорная точка на листе в области Привязка выберите пункт левый верхний угол рамки. В качестве опорной точки в таблице укажите правый нижний угол.

И наконец, снимите флажок относит. длинной стороны. В области предварительного просмотра графа 26 должна занять соответствующее выполненным настройкам место (рис. 2.63).

Рис. 2.63. Новое размещение графы 26

6. Чтобы отредактировать штамп основной надписи, выделите пункт Главная таблица в списке Состав основной надписи и нажмите кнопку Редактировать. В результате появятся надписи штампа чертежа, которые можно будет изменить или даже удалить (рис. 2.64). Например, напишите полностью все сокращенные слова (Разраб., Пров. и пр.) и добавьте строку Руководит. (руководитель). Для выхода из режима редактирования главной таблицы выполните команду меню Файл > Завершить редактирование таблицы.

Рис. 2.64. Редактирование основной надписи чертежа

7. Для принятия всех изменений в оформлении стиля нажмите кнопку OK в окне Основная надпись, после чего выйдите из окна Работа с основными надписями (рис. 2.65).

Рис. 2.65. Основная надпись после редактирования

Примечание

При заполнении или изменении надписей таблиц вы можете пользоваться теми же средствами для редактирования текста, что и при вводе обычных текстовых объектов.

Для вставки и размещения на листе чертежа знака неуказанной шероховатости и технических требований служат команды Вставка > Технические требования > Ввод, Вставка > Технические требования > Размещение, Вставка > Неуказанная шероховатость > Ввод и Вставка > Неуказанная шероховатость > Размещение соответственно.

Все документы, которые мы рассматривали до этого, содержали лишь по одному листу определенного формата и ориентации. Однако довольно часто на одном листе размещается несколько различных форматов (например, два формата А3 и один А2 на ватмане А1). Как быть в этом случае? Дорисовывать остальные листы на чертеже вручную? Представьте, что будет в таком случае, если вдруг от вас потребуют немедленно изменить что-либо в оформлении чертежей… Можно создавать для каждого чертежа (листа определенного формата) новый документ (то есть отдельный файл), но в таком случае возникают проблемы совместной печати всех этих документов.

Достаточно долго КОМПАС-График не предлагал ничего для решения данной проблемы. Лишь начиная с версии V8 разработчики ввели возможность создания многолистовых чертежей.

Для добавления в документ нового листа служит команда Вставка > Лист. Новый лист будет создан с параметрами (формат, ориентация, оформление), указанными в окне параметров для новых листов (то есть на вкладке Новые документы). Рассмотрим пример.

1. Создайте документ КОМПАС-Чертеж. Если вы ничего не изменяли в настройках, у вас должен получиться документ с одним листом А4.

2. Создайте еще три листа в этом документе, трижды выполнив команду Вставка > Лист.

3. Вызовите Менеджер документа, нажав соответствующую кнопку на панели инструментов Стандартная.

4. В левой части окна менеджера щелкните на пункте Листы. В правой отобразится список всех листов документа: четыре листа формата А4 с вертикальной ориентацией. Первый – со стандартным оформлением первого листа конструкторского чертежа, остальные три – с оформлением Чертеж констр. Посл. листы. ГОСТ 2.104—2006 (то есть с настройками по умолчанию).

5. В правом списке можно изменять параметры любого листа. Например, произведем следующие изменения в структуре документа:

1) для второго листа оставим формат А4 и вертикальную ориентацию. Изменим только стиль оформления на такой же, как и для первого листа. Для изменения стиля оформления достаточно щелкнуть на строке списка в столбце Оформление, после чего появится окно выбора стиля оформления (см. рис. 2.58);

2) для третьего листа изменим формат на А3, ориентацию – на горизонтальную, а оформление – на основное для первых листов. Поменять формат можно в раскрывающемся списке в столбце Формат. Для переключения ориентации достаточно щелкнуть кнопкой мыши в соответствующем столбце. Изменение стиля оформления происходит аналогично второму листу;

3) для последнего листа выберем формат А2, горизонтальную ориентацию и, как и для всех других листов, стиль оформления первых листов конструкторских чертежей (рис. 2.66).

Рис. 2.66. Менеджер документа после настройки параметров всех листов

6. Закройте Менеджер документа, нажав кнопку ОK, чтобы принять все изменения. Текущий документ должен принять вид, показанный на рис. 2.67.

Рис. 2.67. Многолистовой чертеж

Теперь вы можете приступать к созданию изображения на каждом листе. Настоятельно рекомендую создавать по меньшей мере один вид на каждый лист в документе. Это значительно упростит последующее редактирование чертежа.

Все эти листы будут сохранены в одном CDW-файле. Перед выводом всех листов на печать с помощью окна предварительного просмотра (Файл > Предварительный просмотр) можно перетаскивать листы, размещая их нужным образом (рис. 2.68).

Рис. 2.68. Размещение листов многолистового чертежа перед печатью

Отображением листов в многолистовом документе можно управлять при помощи панели инструментов Управление листами (рис. 2.69). Чтобы эта панель появилась на экране, нужно выполнить команду Вид > Панели инструментов > Управление листами.

Рис. 2.69. Панель инструментов Управление листами

Использование видов и слоев при создании чертежа значительно упрощает навигацию и редактирование двухмерного изображения. Каких-либо четких рекомендаций по поводу количества видов или слоев, создаваемых в чертеже, нет. Вы можете чертить все изображение в одном системном виде и на одном слое. Однако по мере усложнения выполняемых вами чертежей вы все чаще будете сталкиваться с различными неприятностями при необходимости отредактировать чертеж или его часть.

Для создания различных видов на чертеже существует специальная панель Ассоциативные виды (рис. 2.70), размещенная на компактной панели. Активировать эту панель можно, щелкнув на кнопке Ассоциативные виды.

Рис. 2.70. Панель Ассоциативные виды

Создать произвольный вид на чертеже можно при помощи команды Создать новый вид

После нажатия этой кнопки необходимо указать точку привязки вида (точку начала локальной системы координат), масштаб вида, а также при необходимости задать имя вида и настроить его обозначение. Как правило, при создании произвольного вида на чертеже обозначение не используется. После создания вида он автоматически становится текущим.

В каждом виде по умолчанию присутствует один слой, называемый системным. Создавать собственные слои можно только в Менеджере документа, который вызывается одним из трех способов: щелчком на кнопке Менеджер документа на панели инструментов Стандартная, нажатием кнопки Состояния слоев на панели Текущее состояние или командой Вставка > Слой. В двух последних случаях в левой части Менеджера документа сразу будет выделен текущий вид, а в правой – отображен список слоев этого вида.

Чтобы добавить новый слой, используйте кнопку Создать слой

которая находится на панели инструментов Менеджера документа. После добавление слоя можно сразу отредактировать его имя, номер, задать состояние, а также определить цвет, которым будут отображены элементы слоя, когда он неактивен.

Любой слой может находиться в одном из следующих состояний:

• активном или фоновом. Элементы активных слоев отображаются на чертеже с учетом выбранных стилей и толщины линий. Если активный слой не текущий, то все его графические объекты отображены одним цветом, указанным в настройках Менеджера документа (по умолчанию – это черный цвет). Элементы фонового слоя, как правило, показываются тонкой пунктирной линией. Настроить отображение фоновых слоев можно в окне Параметры (вкладка Система, раздел Графический редактор > Слои);

• видимом или погашенном. Погашенный слой не отображается в окне документа.

Один из слоев всегда является текущим. Именно в нем будут создаваться все новые графические примитивы, хотя любой другой активный (не текущий) слой можно редактировать средствами КОМПАС, не переводя его в состояние текущего. Сделать слой текущим можно при помощи Менеджера документа, или, что значительно проще, используя раскрывающийся список Состояния слоев на панели Текущее состояние.

Примечание

Привязки срабатывают только к элементам видимых активных слоев. На фоновые и погашенные слои они не распространяются.

Рассмотрим небольшой пример.

1. Создайте документ КОМПАС-Чертеж, а в нем – произвольный вид с названием Новый вид и масштабом 1:2.

2. Вызовите Менеджер документа для активного вида и при помощи кнопки Создать слой сформируйте три новых слоя на чертеже. При желании можете изменить названия слоев. Теперь в новом виде у нас есть четыре пустых слоя (включая системный).

3. Постройте на каждом слое по окружности радиусом 40 мм, так, чтобы окружности разных слоев не пересекались между собой. Для этого вам следует по очереди переключаться между слоями, выбирая их в раскрывающемся списке Состояния слоев.

4. Вызовите Менеджер документа (для текущего вида) и выполните следующие действия:

1) для первого слоя (нулевого по номеру) измените цвет, которым этот слой будет отображен в неактивном состоянии. Для этого используйте раскрывающийся список со стандартным набором цветов в колонке Цвет;

2) второй слой переведите в фоновое состояние, для чего достаточно щелкнуть на изображении замка в колонке Активность (замок при этом защелкнется);

3) третий слой сделайте погашенным, щелкнув кнопкой мыши на изображении лампочки в колонке Видимость (лампочка при этом изменит свой цвет с желтого на синий);

4) четвертый слой оставьте без изменений и, если он не текущий, сделайте его текущим. Для этого достаточно щелкнуть на значке в колонке Статус. Текущий слой отмечается красным флажком (рис. 2.71).

Рис. 2.71. Изменения состояния слоев

Примечание

Изменить состояние текущего слоя невозможно.

5. Нажмите кнопку OK, чтобы принять все изменения и закрыть Менеджер документа.

Полученный чертеж показан на рис. 2.72. Верхняя окружность отображается красным цветом и отвечает активному, но не текущему слою. Окружность под ней находится на фоновом слое и отображается тонкой пунктирной линией (хотя окружность создана стилем линии Основная). Третья окружность вообще невидима, так как лежит на погашенном слое, а последняя окружность отображается как обычно и находится на активном текущем слое чертежа. Применение слоев полностью идентично использованию калек при ручном черчении на кульманах.

Рис. 2.72. Состояния слоев

Все команды панели инструментов Ассоциативные виды, исключая команду Создать новый вид, предназначены для работы только с ассоциативными видами.

Команда Произвольный вид

предназначена для создания произвольного ассоциативного вида с модели (детали или сборки), открытой в одном из окон КОМПАС или же взятой из файла на диске. Сразу рассмотрим принцип работы этой команды на примере.

Нам понадобится готовая 3D-модель, созданная в системе КОМПАС. Можете попробовать построить ее самостоятельно (любую, даже самую простую) или взять модель, поставляемую в качестве примеров к системе, но лучше используйте модель Муфта упругая втулочно-пальцевая.a3d, находящуюся в папке Examples\Глава 2\МУВП компакт-диска, прилагаемого к книге.

Рассматриваемая модель представляет собой сборку упругой втулочно-пальцевой муфты, выполненной по ГОСТ 21424—93 (рис. 2.73).

Рис. 2.73. 3D-модель (сборка) муфты упругой втулочно-пальцевой

Для построения чертежа, содержащего ассоциативный вид муфты, проделайте следующее.

1. Создайте документ КОМПАС-Чертеж.

2. Активируйте панель инструментов Ассоциативные виды и нажмите кнопку Произвольный вид.

3. Появится окно Выберите модель (рис. 2.74), в котором будет отображен список имен всех открытых трехмерных документов. Поскольку на данный момент открыт лишь один документ, то список будет содержать единственный элемент, соответствующий модели муфты. Выделите его и нажмите кнопку OK.

Рис. 2.74. Выбор модели для создания ассоциативного вида

Примечание

В списке окна Выберите модель будут отображены только модели, сохраненные на жестком диске. Если вы только что создали трехмерную модель и еще не сохранили ее, вы не сможете создать по ней ассоциативный вид, так как нет возможности выбрать ее в списке открытых документов (и загрузить из файла, разумеется, тоже).

4. После выбора модели запустится команда формирования ассоциативного вида. На панели свойств вы можете выбирать ориентацию модели (вид спереди, сзади, слева, справа, изометрия и т. д.), по которой будет создано изображение вида, указать номер, название, цвет и масштаб вида, настроить отображение невидимых линий и линий переходов, а также отредактировать обозначение вида, если это необходимо. Задав необходимые параметры, следует указать точку вставки вида. Оставим все настройки заданными по умолчанию (ориентация – вид спереди, масштаб – 1:1 и т. д.) и создадим вид, просто щелкнув кнопкой мыши в точке, куда его необходимо вставить.

Полученное изображение ассоциировано с моделью и полностью от нее зависит. Редактировать это изображение или какую-либо его часть средствами КОМПАС-График невозможно, не разрушив предварительно вид. Чтобы разрушить вид, нужно выделить его полностью (в дереве построения чертежа или щелкнув на пунктирной линии, обозначающей границу вида) и выполнить команду контекстного меню Разрушить вид. Разрушение вида подразумевает разрыв всех связей с моделью, а также разбивку изображения вида на простые объекты (отрезки, дуги, сплайны).

Еще одна команда, предназначенная для создания ассоциативных видов, – Стандартные виды

Она позволяет построить в активном документе чертеж по выбранной трехмерной модели, состоящий из нескольких стандартных проекционных видов. Все созданные виды также будут ассоциативно связаны со своей моделью. Рассмотрим пример.

1. Создайте новый чертеж. Измените его формат на А1 и установите горизонтальную ориентацию.

2. Нажмите кнопку Стандартные виды на панели Ассоциативные виды. В качестве модели укажите все ту же втулочно-пальцевую муфту. По умолчанию система предлагает стандартную схему построения видов: главный вид, вид сбоку и вид сверху. Однако вы можете изменить эту схему, добавляя или удаляя из нее различные проекционные виды и даже изометрию. Чтобы изменить схему, нажмите кнопку Схема видов на панели свойств. Появится окно выбора видов, включаемых в ассоциативный чертеж. Щелкая кнопкой мыши на схематическом изображении того или иного вида, включите или исключите его из чертежа. Добавьте к трем стандартным видам изометрию (рис. 2.75).

Рис. 2.75. Выбор стандартных видов, размещаемых на ассоциативном чертеже

3. Перед вставкой в чертеж изображение видов показывается в виде габаритных прямоугольников (фантомов), свободно перемещаемых по документу. Щелкните в точке привязки видов – начале координат главного вида – тем самым вы запустите процесс создания изображения.

Полученный чертеж показан на рис. 2.76.

Рис. 2.76. Чертеж муфты, полученный в результате выполнения одной команды – Стандартные виды

Все остальные команды панели Ассоциативные виды предназначены для работы с уже существующими видами.

Команда Проекционный вид

создает вид, содержащий ортогональную проекцию объекта. Особенность этой команды заключается в том, что после ее вызова необходимо указывать не трехмерную модель, а один из уже созданных ассоциативных видов этой модели. Рассмотрим пример.

1. Нажмите кнопку Проекционный вид на панели инструментов Ассоциативные виды. Щелкните кнопкой мыши на изображении вида с именем Спереди 1.

2. Появится фантом габаритного прямоугольника. Какой же именно вид мы построим? Это зависит от того, по какую сторону от базового вида будет зафиксирована опорная точка создаваемого проекционного вида. В нашем случае, когда базовым является вид спереди, возможны такие варианты:

· при перемещении мыши влево и фиксации там начала координат вида будет создан вид справа;

· при перемещении мыши вправо – вид слева (он уже есть на чертеже);

· при перемещении мыши вверх от базового вида – вид снизу;

· и при перемещении и фиксации опорной точки внизу – вид сверху (также присутствует на чертеже).

3. Выберите первый вариант, то есть создайте проекционный вид справа (рис. 2.77), щелкнув кнопкой мыши левее главного вида муфты.

Рис. 2.77. Результат создания проекционного вида

Весьма интересны команды Вид по стрелке

и Разрез/сечение

Они позволяют автоматически создавать вид по стрелке или вид-разрез, основываясь на одном из ассоциативных видов модели и соответствующем элементе оформления (стрелке взгляда или линии разреза).

В принципе, после построения стрелки взгляда или линии разреза при активном ассоциативном виде команды создания изображений соответствующих видов запускаются автоматически. Для примера выполните следующее.

1. Сделайте активным главный вид чертежа муфты (система присвоила ему имя Спереди 1).

2. Перейдите на панель Обозначения компактной панели инструментов и щелкните на кнопке Стрелка взгляда.

3. Постройте стрелку взгляда, под каким-либо углом указывающую на главный вид.

4. После завершения построения автоматически запустится команда Вид по стрелке. Вам остается только указать положение (зафиксировать) новый вид на чертеже.

Примечание

Для управления состоянием видов можно использовать Менеджер документов или раскрывающийся список Состояние видов. Кроме того, чтобы переключиться в определенный вид чертежа, достаточно щелкнуть дважды на его изображении.

Вид-разрез строится похожим образом.

1. Сделайте активным главный вид чертежа муфты.

2. Нажмите кнопку Линия разреза на панели инструментов Обозначения.

3. Постройте произвольную линию разреза.

4. После указания направления взгляда в разрезе запускается команда Разрез/сечение для текущего вида и только что построенной линии разреза. Вам остается только зафиксировать точку привязки нового вида.

Если вы все выполните правильно, на вашем чертеже добавятся два новых вида (рис. 2.78). Обратите внимание, что все построение шести видов чертежа и изометрии не заняло и пяти минут! При этом от вас не требовалось особых усилий или неординарных способностей. А представьте, сколько бы времени ушло на создание аналогичного чертежа вручную. Не стоит также забывать, что все эти виды являются ассоциативно связанными с моделью и при каких-либо изменениях в ней будут сразу же перестроены.

Рис. 2.78. Добавление вида по стрелке и вида-разреза в чертеж

Файл этого примера (Ассоциативный вид 2.cdw), а также другие, рассмотренные в этом разделе, находятся на прилагаемом к книге компакт-диске в папке Examples\Глава 2.

Фактически, это все, что вам нужно знать для того, чтобы в полном объеме использовать возможности редактора КОМПАС-График для создания чертежей любой сложности. Богатые возможности данного редактора значительно упрощают работу конструктора, избавляя его от многократного рисования стандартных элементов оформления.

Следующий раздел этой главы полностью построен на примерах разработки и оформления полноценных чертежей. В нем не будет скучного описания команд или ни к чему не привязанных настроек. Все примеры взяты из реальной жизни и, надеюсь, помогут вам не только закрепить теоретический материал, но и получить хорошие навыки практического черчения.

Для быстрого и качественного выполнения сложных чертежей недостаточно одного знания инструментальных средств, предоставляемых графическим редактором. Если вы прочли все написанное выше, то наверняка представляете, что КОМПАС-График дает возможность создавать одни и те же изображения разными средствами. Хорошие навыки работы в графическом редакторе подразумевают освоение не только функциональных средств, но и определенных приемов работы (техники или последовательности вычерчивания изображений, применения различных уловок и пр.). Ведь создание изображения на чертеже – это не только процесс ввода графических примитивов. При вычерчивании сложных объектов бывает необходимо строить, редактировать объекты, удалять отдельные графические элементы или их части, применять вспомогательную геометрию и т. д.

В этом разделе рассмотрены два практических примера. Первый описывает создание сборочного чертежа одноступенчатого цилиндрического косозубого редуктора. Постараюсь по возможности опускать нюансы, касающиеся расчета или определения каких-либо геометрических параметров, так как эта книга не является пособием по расчету и проектированию деталей машин. Основное внимание будет уделено вычерчиванию изображения редуктора (двух видов: главного и сверху). При этом все данные (геометрические характеристики) взяты из реальной жизни и обоснованы проектным и проверочными расчетами.

Во втором примере рассмотрено создание деталировочного чертежа зубчатого колеса, входящего в редуктор. Выполнив его, вы научитесь оформлять деталировочные чертежи в КОМПАС-График (проставлять размеры, допуски форм, размещать поверхности, указывать шероховатости и пр.).

Для начала несколько слов о том, что мы будем чертить. Редуктор – это машиностроительный механизм, предназначенный для согласования рабочих параметров электродвигателя и рабочего органа машины (насоса, конвейера, лебедки и т. п.). Рабочие параметры – это вращательный момент и частота вращения вала. В редукторе, как правило, идет понижение частоты вращения и, соответственно, повышение величины передаваемого момента (в противном случае это уже будет не редуктор, а мультипликатор). Необходимость согласования параметров возникла из-за того, что асинхронные электродвигатели имеют строго определенную частоту вращения и выдаваемую мощность, а на входном валу рабочего агрегата силовые параметры определяются требованиями пользователей (например, количество воды, подаваемой насосом, задает частоту вращения его вала) или условиями работы агрегата (например, скоростью подъема груза). По этой причине параметры двигателя почти никогда не совпадают с теми, которые необходимы в реальном производстве. Трансформация рабочих параметров осуществляется при помощи механических передач зацепления. В редукторах используются преимущественно зубчатые цилиндрические, зубчатые конические или червячные механические передачи. Возможно комбинирование нескольких передач (одного или разных типов) в одном редукторе, например редуктор цилиндрическо-червячный или коническо-цилиндрический. Если в редукторе идет понижение силовых параметров с применением одной механической передачи, то он называется одноступенчатым (рис. 2.79), если с использованием двух последовательно размещенных передач – двухступенчатым, если трех – трехступенчатым.

Рис. 2.79. Одноступенчатый цилиндрический шевронный редуктор (корпус в разрезе)

Исходные данные

Допустим, нужно спроектировать редуктор исходя из таких данных:

• тип редуктора – цилиндрический одноступенчатый косозубый;

• вращающий момент на рабочем валу машины (на выходном валу редуктора) – 1200 Н·м;

• необходимая частота вращения вала – 15 рад/с;

• режим загруженности агрегата – средний.

Дополнительные данные, которые были учтены во время проектирования (согласно рекомендациям стандартов или другой технической литературы), включают:

• коэффициент полезного действия цилиндрического косозубого зацепления – 0,97;

• передаточное число редуктора u – 3, 55;

• коэффициент ширины зубчатого венца ?_ba – 0,6;

• число зубьев шестерни z_ш – 20 шт.;

• угол наклона линии зуба ? – 15°;

• материал шестерни – сталь 40, нормализация;

• материал колеса – сталь 50, нормализация.

В результате проектных расчетов были получены такие характеристики проектируемого агрегата:

• вращающий момент на входном (ведущем) валу редуктора – 352 Н·м;

• угловая скорость ведущего вала – 53, 25 рад/с;

• число зубьев колеса z_к – 71 шт.;

• стандартный нормальный модуль зубьев m – 5, 5 мм;

• межосевое расстояние передачи a_? – 259 мм;

• делительный диаметр колеса d_к – 404 мм;

• делительный диаметр шестерни d_ш – 104 мм;

• ширина колеса b_к – 155 мм.

Все параметры, вычисленные при проектировании, подтверждены проверочными расчетами.

Результат расчета валов дал следующие значения (рис. 2.80):

• размеры ведущего вала: d₁₁ = 45 мм, d₁₂ = 50 мм, d₁₃ = 55 мм, d₁₄ = 63 мм и d₁₅ = 71 мм;

• размеры ведомого вала: d₂₁ = 71 мм, d₂₂ = 75 мм, d₂₃ = 80 мм, d₂₄ = 85 мм и d₂₅ = 90 мм.

Рис. 2.80. Схема вала редуктора

В принятых индексах диаметров вала первая цифра означает номер вала (1 – ведущий, 2 – ведомый), а вторая – номер участка вала, что отвечает схеме на рис. 2.80 (1 – участок под шкив или колесо, 2 – переходной участок, 3 – диаметр вала под подшипники, 4 – посадочный участок под колесо или шестерню, 5 – диаметр упорного буртика).

Значения диаметров всех участков обоих валов приведены к стандартному ряду Ra40.

Этих данных достаточно для того, чтобы начать построение. В процессе выполнения чертежа отдельные геометрические и компоновочные характеристики будут уточняться, а затем воплощаться на чертеже.

Построение чертежа цилиндрического редуктора принято начинать с вида сверху. На этом виде редуктор изображается в разрезе, что наиболее полно раскрывает внутреннее строение механизма. Кроме того, затем значительно легче рисовать другие виды (главный вид, вид слева), на которых, как правило, не слишком много вырезов и разрезов.

Создайте новый документ КОМПАС-Чертеж. Измените его формат на А2, а ориентацию оставьте вертикальной (так как на чертеже мы планируем изобразить только два вида: главный и сверху).

Примечание

При построении этого чертежа, как и для всех последующих примеров, предполагается, что система настроена следующим образом: стиль оформления всех чертежей – Чертеж констр. Первый лист. ГОСТ 2.104—2006; все элементы оформления, кроме штампа основной надписи и графы 26, удалены, а сама основная надпись оставлена без изменений. Кроме того, при вводе графических объектов действуют четыре глобальные привязки: Ближайшая точка, Пересечение, Выравнивание и Точка на кривой.

Создайте в документе новый вид (кнопка Создать новый вид на панели Ассоциативные виды или команда меню Вставка > Вид). Настройте параметры вида: имя вида – Вид сверху, масштаб вида – 1:2, точка начала координат – размещена ближе к левому нижнему углу листа (приблизительно так, как показано на рис. 2.81). Расчет масштаба вида основывался на межосевом расстоянии, но даже если вы ошибетесь, самостоятельно создавая чертежи в будущем, не отчаивайтесь. Масштаб, как и другие параметры вида, легко изменить.

Рис. 2.81. Размещение точки начала координат вида сверху

Чтобы настроить параметры существующего вида, необходимо в дереве построения чертежа выделить нужный вид и вызвать для него команду контекстного меню Параметры вида. При этом на панели свойств отобразятся элементы управления, доступные при создании нового вида на чертеже. Внеся какие-либо изменения, не забудьте нажать кнопку Создать объект. Если вы хотите просто изменить масштаб, можете использовать специальную группу команд Масштаб в контекстном меню (это список стандартных масштабов, представленный как группа меню, из которого вы можете в любой момент выбирать подходящий вам).

Теперь приступим к построению.

Начать следует с нанесения осевых линий – мы будем ориентироваться на них при построении всех деталей редуктора.

Создайте по очереди три осевых: одну горизонтальную (ось симметрии всего изображения вида), проходящую через начало координат, и две вертикальных (первая из них также должна проходить через начало координат, а вторая – удалена от нее на расстояние a_? (259 мм) вправо по горизонтали). Точно определять длину и положение характерных точек этих линий сейчас нет необходимости. Позже, по мере по мере вычерчивания изображения, можно будет более точно выровнять края осевых.

Создать осевые можно при помощи команды Отрезок, в настройках которой на панели свойств следует выбрать стиль линии Осевая, но лучше воспользоваться кнопкой Осевая линия по двум точкам панели Обозначения. Так будет значительно удобнее выравнивать осевую линию по краям уже сформированного изображения, поскольку характерные точки такой осевой размещены не на концах отрезка, а на некотором расстоянии от края.

При вводе каждой линии привязки еще не будут работать (поскольку пока не к чему привязываться), поэтому для точного размещения необходимо вручную ввести координаты в соответствующие поля панели свойств. Например, для горизонтальной осевой при вводе нужно задать ординату начальной точки равной нулю (абсциссу оставить произвольной, но отрицательной). После этого перейти в окно документа и, равняясь по горизонтали на первую точку, зафиксировать конечную точку (ее абсцисса должна быть положительной). Вы получите горизонтальный отрезок, выполненный стилем Осевая и проходящий через точку начала координат. Аналогично следует поступить для двух вертикальных осевых, обозначающих осевые линии валов редуктора. Для первой необходимо указать абсциссу начальной точки равной нулю, а для второй – равную по величине межосевому расстоянию, то есть 259 мм. У вас должно получиться изображение, похожее на рис. 2.82.

Рис. 2.82. Осевые линии чертежа

Теперь вычертим зубчатое зацепление. Это, наверное, второй по важности момент при проектировании редуктора после компоновки подшипниковых узлов. В КОМПАС это сделать не так уже и сложно.

1. Создайте в виде сверху новый слой с названием Зубчатое колесо. Убедитесь, что слой сделан текущим.

2. Перейдите на вкладку Геометрия компактной панели и в группе команд построения вспомогательных прямых нажмите кнопку Параллельная прямая

На панели свойств в группе кнопок Режим щелкните на кнопке Одна прямая, чтобы перейти в режим построения только одной вспомогательной прямой вместо двух симметричных (что задано по умолчанию).

3. При помощи этой команды постройте две вспомогательных прямых. Первую – параллельно вертикальной осевой ведомого вала, смещенную вправо на расстояние 202 мм (то есть на величину делительного радиуса зацепления). Вторую – параллельно горизонтальной осевой линии, удаленную от нее на половину ширины колеса (b_к/2, то есть 77, 5 мм). Для построения этих прямых поочередно указывайте базовые прямые и задавайте величину смещения относительно каждой из них в поле Расстояние на панели свойств. Для создания каждой вспомогательной прямой необходимо нажимать кнопку Создать объект на панели специального управления или использовать сочетание клавиш Ctrl+Enter.

4. Не выходя из команды Параллельная прямая, постройте еще две вспомогательные прямые, параллельные вспомогательной линии, обозначающей делительный радиус зацепления. Эти прямые будут использоваться для рисования пары зубьев, находящихся в зацеплении. Первая из них должна быть смещена вправо от базовой прямой на величину высоты головки зуба (равную модулю зацепления m, то есть 5, 5 мм), вторая – влево, на величину высоты ножки зуба (1,25 · m).

Перед тем как продолжить построение, необходимо определить некоторые дополнительные геометрические параметры зубчатого колеса. Исходя из известных из курса деталей машин и основ конструирования зависимостей, принимаем следующее:

· толщину обода колеса ?_о = 20 мм;

· толщину ступицы ?_ст = 34 мм (отсюда, учитывая, что диаметр участка вала под колесо равен 85 мм, следует, что диаметр ступицы равняется d_ст = 153 мм);

· ширину ступицы l_ст принимаем равной ширине колеса (это не описано в литературе, но для данного варианта редуктора так будет лучше всего);

· толщина диска с = 54 мм.

5. Продолжаем работать с командой Параллельная прямая. Постройте еще четыре вспомогательных прямых:

1) одну параллельно осевой ведомого вала, на расстоянии d₂₄/2 (42,5 мм) вправо (эта линия обозначает контур участка вала под колесо);

2) отталкиваясь от только что построенной вспомогательной прямой, создайте еще одну, смещенную на ?_ст (34 мм) вправо;

3) третья прямая должна быть параллельна горизонтальной осевой и выше ее на половину толщины диска – с/2 (27 мм);

4) четвертая прямая должна быть смещена на величину ?_о (20 мм) влево от линии, обозначающей диаметр западин зубьев колеса, то есть от линии, которая лежит левее на 1,25 · m от линии зацепления (см. п. 4).

Постарайтесь не запутаться в этой паутине из вспомогательных прямых. Если у вас все же возникли какие-то проблемы, можете воспользоваться файлом Шаг 1.cdw, который находится в папке Examples\Глава 2\Редуктор цилиндрический прилагаемого к книге компакт-диска. Он содержит чертеж на текущем этапе построения.

Примечание

Эти же вспомогательные прямые вы могли создать, применяя и другие команды: Горизонтальная прямая, Вертикальная прямая или Вспомогательная прямая. Однако при помощи Параллельная прямая все построение можно выполнить, не выходя из одной команды. К тому же, на мой взгляд, она намного удобнее.

После подготовительных действий все готово к вычерчиванию колеса. Построение изображения будет организовано следующим образом: сначала мы создадим контур одной четверти колеса, после чего зеркально отобразим его.

6. Нажмите кнопку Непрерывный ввод объектов на панели инструментов Геометрия, перейдите в режим ввода отрезка и постройте контур зубчатого колеса, привязываясь к точкам пересечения вспомогательных прямых (рис. 2.83). Линию зацепления обозначьте осевой по двум точкам (кнопка Осевая линия по двум точкам на панели инструментов Обозначения).

Рис. 2.83. Начало построения контура зубчатого колеса

7. Приблизительно посредине диска, соединяющего ступицу с ободом, обозначьте отверстие в разрезе. Его диаметр и размещение определяются из конструктивных соображений.

8. Удалите все вспомогательные линии из вида (команда меню Редактор > Удалить > Вспомогательные кривые и точки > В текущем виде). При помощи команды Фаска панели инструментов Геометрия создайте три фаски (длиной 2,5 мм и углом 45°) на торцах колеса и, используя команду Скругление этой же панели, выполните два скругления (радиусом 4 мм) в местах пересечения диска с ободом и ступицей. Применив команду Отрезок, добавьте недостающие линии, исходящие из фасок. В результате получилась четверть изображения колеса (рис. 2.84). Этот этап построения содержится в файле Шаг 2.cdw, который находится на прилагаемом компакт-диске в папке Examples\Глава 2\Редуктор цилиндрический.

Рис. 2.84. Четверть изображения зубчатого колеса

9. Выделите все изображение слоя, за исключением двух осевых. Для этого выделите все объекты с помощью рамки, а затем, удерживая нажатой клавишу Ctrl, щелкните на осевых, чтобы снять с них выделение. Перейдите на панель Редактирование и нажмите кнопку Симметрия. Отобразите выделенные объекты относительно горизонтальной осевой, указав на ней две произвольных точки. После завершения создания зеркального изображения отредактируйте положение конечных точек осевой отверстия в диске и осевой, обозначающей линию зацепления.

10. Нажмите кнопку Штриховка на панели Геометрия. Проверьте, чтобы был выбран стиль штриховки – Металл, а угол – 45°. Остальные настройки оставьте заданными по умолчанию. Щелкните кнопкой мыши в любой точке в середине контура ступицы, а затем – в любой точке обода. На изображении чертежа должно появиться фантомное отображение штриховки. Нажмите кнопку Создать объект.

Примечание

Если система отказывается создавать штриховку, значит, в контуре колеса где-то есть разрыв. Можете потратить время и попытаться отыскать его, увеличивая масштаб представления до астрономического, а можете просто вручную указать границы штриховки, нажав кнопку Ручное рисование границ.

11. Половина изображения зубчатого колеса готова (рис. 2.85). Выделите все объекты в слое и зеркально отобразите их (при помощи команды Симметрия), только теперь относительно вертикальной осевой, проходящей через начало координат. Чертеж зубчатого колеса редуктора готов (файл Шаг 3.cdw в папке Examples\Глава 2\Редуктор цилиндрический прилагаемого к книге компакт-диска).

Рис. 2.85. Половина изображения зубчатого колеса

Следующим нашим шагом в построении чертежа редуктора будет создание зубчатой шестерни. Эта операция во многом напоминает выполнение чертежа колеса, поэтому некоторые очевидные моменты я буду пропускать.

1. Создайте новый слой в текущем виде. Назовите его Зубчатая шестерня и сделайте текущим.

2. Используя команду Параллельная прямая панели Геометрия, постройте в новом слое такие вспомогательные линии:

1) две прямые, которые параллельны линии зацепления: одну, смещенную на величину высоты головки зуба влево, а вторую – на высоту ножки вправо (это будет зуб шестерни);

2) прямую, параллельную горизонтальной осевой, смещенной относительно нее на половину ширины шестерни. Ширина шестерни на 3–5 мм больше ширины колеса, поэтому примем для нашего редуктора b_ш – 160 мм.

3. Нажав кнопку Непрерывный ввод объектов, создайте контур четверти изображения шестерни, привязываясь к точкам пересечения вспомогательных линий. Удалите вспомогательную геометрию с чертежа и создайте фаску (инструмент Фаска на панели Геометрия) с катетом 2,5 мм и углом 45° на торце шестерни.

4. Выделите все изображение на слое и при инструменте Симметрия панели Редактирование отобразите его относительно горизонтальной осевой.

Если у вас возникли трудности на каком-либо этапе построения, откройте файл Шаг 4.cdw (находится в папке Examples\Глава 2\Редуктор цилиндрический прилагаемого к книге компакт-диска) и изучите построенное изображение.

Дальнейший процесс построения шестерни будет немного отличаться от создания колеса. Дело в том, что шестерню редко показывают в разрезе. Как правило, на ее изображения наносят линии, обозначающие угол наклона зубьев (напомню, что мы создаем косозубый редуктор).

5. Выделите все изображение за исключением линии, обозначающей впадины зубьев шестерни, и симметрично отобразите его относительно осевой линии ведущего вала. Постройте также осевую линию, обозначающую делительный диаметр шестерни справа от осевой.

6. Нажмите кнопку Кривая Безье на панели инструментов Геометрия. На панели свойств выберите стиль линии Для линии обрыва и создайте произвольную кривую по всей ширине шестерни, отсекая изображение зуба шестерни, который будет показан в зацеплении. Поместите штриховку (со стилем Металл и углом наклона –45°) в созданной замкнутой области. Вы получите изображение выреза зуба шестерни (рис. 2.86).

Рис. 2.86. Полученная зубчатая шестерня (слой с изображением зубчатого колеса погашен)

7. Нанесем косые линии, отображающие угол наклона зубьев шестерни и колеса. Сначала постройте вспомогательную прямую под углом 75° к горизонтали, пересекающую изображение шестерни в любом месте справа от осевой. Для этого подходит команда Вспомогательная прямая панели Геометрия. Укажите любую точку так, чтобы прямая пересекала шестерню, а потом вручную задайте значение угла. Далее, при помощи одноименной команды создайте отрезок, привязав его конечную и начальную точки к пересечениям построенной вспомогательной прямой и боковых поверхностей шестерни. Перед вводом отрезка не забудьте изменить стиль линии на Основная (после ввода кривой Безье в списке остался выбран стиль Для линии обрыва). Удалите вспомогательную прямую и выделите отрезок. Перейдите на панель Редактирование компактной панели и щелкните на кнопке Копия по кривой. Создайте три копии наклонного отрезка, равноудаленных одна от другой по горизонтали на 10 мм (в качестве направляющей для копирования можете указать отрезок, который изображает боковую поверхность шестерни).

8. Зубья на чертеже изображаются в зацеплении, и когда один зуб (например, колеса) сверху, то он закрывает зуб шестерни. По этой причине часть зуба шестерни, которая перекрывается колесом, нужно изобразить пунктирной линией, обозначая, что она невидима. На нашем чертеже это как раз вертикальный отрезок между двумя фасками (точнее, два отрезка, так как второй мы получили копированием). Щелкните на них дважды и в появившемся списке стилей линий на панели свойств выберите пунктирную. Для завершения редактирования нажмите кнопку Создать объект. Кроме того, добавьте два отрезка, обозначающих фаску в видимой (не разрезанной) части шестерни.

Еще один этап построения окончен: зубчатое косозубое зацепление готово (рис. 2.87). Файл Шаг 5.cdw, иллюстрирующий текущий этап выполнения задачи, находится на прилагаемом к книге компакт-диске в папке Examples\Глава 2\Редуктор цилиндрический.

Рис. 2.87. Зубчатое косозубое зацепление

После формирования зубчатого зацепления в редукторе следует приступать к компоновке его подшипниковых узлов. Однако перед этим желательно вычертить контур внутренней стенки корпуса редуктора. Расстояние от внутренней стенки корпуса редуктора до торца вращающейся детали примем равным (1,0…1,2) · ?_к, где ?_к – толщина стенки корпуса редуктора. В нашем случае ?_к = 8 мм (значение определено по результатам расчета корпуса на прочность), поэтому принимаем минимальный зазор между шестерней и корпусом равным 8 мм.

Для создания контура стенки редуктора выполните следующее.

1. Вставьте еще один слой с названием Корпус и сделайте его текущим.

2. Постройте четыре вспомогательных прямых, используя команду Параллельная прямая. Три из четырех прямых (сверху, снизу и слева) должны быть построены на расстоянии 8 мм от торца вращающейся детали (сверху и снизу – это боковая поверхность шестерни, поскольку она шире колеса, слева – торец зубчатого колеса). Последняя прямая (левая внутренняя стенка редуктора) должна быть удалена вправо от торца шестерни на расстояние намного большее, чем 8 мм. В нашем случае – целых 45 мм. Это связано с тем, что крышка быстроходного подшипника, как правило, больше внешнего диаметра шестерни, что важно учитывать при определении зазора между корпусом и шестерней. Кроме того, в корпусе по бокам от крышки подшипника будут размещаться бобышки под крепежные болты. Все это существенно влияет на конфигурацию корпусных деталей редуктора. Однозначных рекомендаций по определению этого зазора нет, он зависит от типоразмера подшипников быстроходного вала, выбранного типа крышки (на винтах или врезные), а также от размеров бобышек. Если вы впервые проектируете редуктор, можете не обращать внимания на эти параметры. Впоследствии, при детальной проработке главного вида (в частности, крышки редуктора) этот размер можно будет легко откорректировать. КОМПАС-График предлагает для этого удачные средства. Сейчас же (можете поверить мне на слово) величина зазора именно такая, как нужно.

3. При помощи инструмента Прямоугольник постройте контур внутренней стенки корпуса, по очереди указав две противоположные вершины прямоугольника (на пересечении вспомогательных прямых).

4. Нажмите кнопку Скругление на углах объекта, которая находится в той же группе, что и Скругление на панели Геометрия. В группе кнопок Режим на панели свойств нажмите кнопку На всех углах контура, что позволит сразу выполнить скругления на всех углах указанного контура. Щелкните кнопкой мыши на созданном прямоугольнике (напомню, что команда Прямоугольник создает единый объект – замкнутый контур, а не группу отрезков), после чего завершите выполнение команды. Радиус скруглений определяется конструктивно, примем его равным 10 мм.

5. Удалите всю вспомогательную геометрию из слоя.

Построенное изображение находится в файле Шаг 6.cdw, который располагается в папке Examples\Глава 2\Редуктор цилиндрический прилагаемого к книге компакт-диска.

К работе со слоем Корпус мы еще вернемся, а пока приступим к компоновке подшипниковых узлов. В результате расчета были выбраны шарикоподшипники следующих типоразмеров:

• на ведущем валу – №311 (средняя серия);

• на ведомом валу – №216 (легкая серия).

Для компоновки подшипниковых узлов сделайте следующее.

1. Создайте новый слой, присвойте ему имя Подшипниковые узлы. Сделайте этот слой текущим.

2. Снова воспользуемся командой Параллельная прямая. Постройте с ее помощью две прямых, параллельных осевым линиям ведомого и ведущего валов, смещенных относительно их на величину d₂₃/2 (40 мм) и d₁₃/2 (27, 5 мм) соответственно (то есть на величину радиусов участков каждого вала под подшипник). Не забывайте проверять, включен ли режим создания одной прямой.

3. Для обеспечения нормальной работы редуктора очень важна смазка подшипниковых узлов. Допустим, в редукторе консистентная смазка подшипников. Это означает, что для предотвращения протекания консистентного масла в корпус редуктора необходимо предусмотреть маслоудерживающие кольца. Они устанавливаются в отверстие корпуса, отделяя камеру подшипника от внутренней полости редуктора. Одной стороной они упираются в буртик вала (как правило, это следующая ступень вала большего диаметра), а другой – во внутреннее кольцо подшипника. Рекомендуемая толщина колец – 8–12 мм.

Для построения маслоудерживающих колец и точного позиционирования подшипников необходимо создать еще одну вспомогательную прямую, параллельную внутренней стенке редуктора и смещенную вверх от нее на 9 мм (принятая толщина колец).

4. Теперь все готово для вставки подшипников. Причем это будет именно вставка! Вам не придется тратить время на то, чтобы искать в справочниках все размеры выбранных подшипников, после чего рисовать их вручную. КОМПАС-График располагает удобными средствами для автоматического размещения подшипников (и других элементов) на чертежах. Вызовите Менеджер библиотек, для чего воспользуйтесь одноименной кнопкой на панели инструментов Стандартная. Слева в окне менеджера щелкните на строке Машиностроение, а в появившемся списке справа дважды щелкните на пункте Конструкторская библиотека (рис. 2.88). Откроются доступные функции, которые содержит выбранная библиотека. Перейдите в раздел ПОДШИПНИКИ > ПОДШИПНИКИ ШАРИКОВЫЕ и дважды щелкните на элементе Подшипники ГОСТ 8338—75. В появившемся окне из раскрывающегося списка Диаметр d выберите диаметр вала для подшипников (напомню, для ведомого вала – 80 мм, для ведущего – 55 мм). Чтобы определить серию подшипника, выберите из списка Диаметр D внешний диаметр (для ведомого вала и легкой серии – 140 мм, для ведущего вала и средней серии – 120 мм). По очереди разместите по одному подшипнику на каждом валу, фиксируя их в точке пересечения оси вала с вспомогательной линией, ограничивающей маслоудерживающие кольца. После вставки изображения подшипников чертеж должен выглядеть как на рис. 2.89.

Рис. 2.88. Конструкторская библиотека

Рис. 2.89. Вставка и размещение подшипников

Примечание

На самом деле в КОМПАС-3D есть более мощное приложение для работы со стандартными изделиями – библиотека Стандартные изделия. Конструкторская библиотека – более простая по функционалу – использовалась до того, как вышли в свет Стандартные изделия. Однако она до сих пор весьма широко применяется из-за своей простоты, универсальности, а главное, небольшой цены.

5. Постройте половину сечения маслоудерживащего кольца и заштрихуйте его (рис. 2.90). Для построения желательно использовать команду Ломаная, после чего выполнить скругление в левом нижнем углу изображения кольца. Конечно, вы можете создать то же изображение при помощи инструмента Непрерывный ввод объектов, а затем объединить его в контур, используя команду Собрать контур панели Геометрия. Имея изображение кольца в виде контура, вам значительно легче будет его выделять и копировать.

Рис. 2.90. Кольцо маслоудерживающее (половина сечения)

6. Создайте зеркальную копию вычерченной половины кольца. Перед нажатием кнопки Симметрия панели Редактирование не забудьте вместе с контуром выделить и штриховку. При создании штриховки желательно уменьшить шаг (на рис. 2.90 принято значение 2 мм), так как площадь, ограниченная контуром, небольшая.

7. Повторите действия, описанные в пунктах 5 и 6, для ведущего вала.

8. Выделите все изображение слоя (за исключением вспомогательных прямых) и симметрично отобразите его относительно горизонтальной осевой вида сверху.

Этот этап построения вы можете изучить, открыв файл Шаг 7.cdw, который находится в папке Examples\Глава 2\Редуктор цилиндрический.

Продолжим построение подшипниковых узлов. Внешние кольца подшипников для предотвращения осевых и радиальных смещений фиксируются торцом крышек подшипников. Крышки подшипников не являются стандартными, поэтому вычерчивать их придется самостоятельно, зато есть четкие рекомендации по их характерным размерам. Размеры каждой крышки определяются в зависимости от внешнего диаметра подшипника, который они фиксируют. Для тихоходного вала, внешний диаметр подшипников которого 140 мм, размеры крышки подшипника следующие:

• внешний диаметр крышки – 200 мм;

• диаметр размещения винтов – 170 мм;

• диаметр винтов – М12;

• количество винтов – 6 шт.;

• толщина фланцев крышки – 12 мм.

На быстроходном валу (диаметр внешнего кольца подшипника 120 мм) параметры крышек:

• внешний диаметр крышки – 175 мм;

• диаметр размещения винтов – 150 мм;

• диаметр винтов – М12;

• количество винтов – 6 шт.;

• толщина фланцев крышки – 12 мм.

Для фиксации крышек подшипников на корпусе и крышке редуктора делают специальные выступы в форме усеченных конусов, которые называют местами крепления крышек подшипников. Они немного выступают за пределы фланцев корпуса из-за наличия бобышек под болты, стягивающих крышку и корпус. Расстояние от наружной стенки редуктора до плоскости крепления крышек определяется конструктивно. Главный критерий – чтобы нормально «поместились» бобышки и было место для прохода гаечного ключа при закручивании болтов на бобышках. Примем это расстояние равным 40 мм (позже его можно будет отредактировать). Это значит, что с учетом толщины стенки корпуса редуктора расстояние от внутренней поверхности стенки до плоскости крепления крышек составит 48 мм.

Крышки подшипников бывают двух типов: сквозные и глухие. Сквозные крышки имеют отверстие для выхода участка вала под шкив или звездочку цепной передачи. Глухие крышки намертво фиксируют и закрывают подшипниковый узел. В сквозных крышках обязательно предусматривают уплотнение для предотвращения выхода масла из камеры подшипника через зазор между вращающимся валом и отверстием в крышке. Уплотнения бывают различных типов: манжетные, лабиринтные, войлочные и пр. В большинстве случаев на чертеже они обозначаются условно.

Приступим к вычерчиванию изображения крышки.

1. Создайте вспомогательную прямую, параллельную внутренней стенке редуктора, выше ее на 48 мм. После этого постройте еще две прямые, параллельные оси ведомого вала: первая на расстоянии d₂₂/2 (37, 5 мм), вторая – на расстоянии, равном половине внешнего диаметра крышки подшипника ведомого вала (100 мм).

2. Как я уже говорил, остальные размеры крышки определяете вы сами, конструктивно. По этой причине попытайтесь самостоятельно создать изображение, подобное показанному на рис. 2.91 (должны быть точно заданы только диаметр крышки и толщина фланца). В качестве границы изображения используйте вспомогательную линию, обозначающую радиус участка вала, входящего в отверстие крышки.

Рис. 2.91. Вычерчивание сквозной крышки подшипника ведомого вала

3. Создайте штриховку крышки (стиль – Металл, шаг – 2 мм, угол наклона – –45°). Уплотнение крышки обозначьте также штриховкой со следующими параметрами: стиль – Неметалл, шаг – 1 мм, угол равен –45°. Границы для штриховки уплотнения придется указывать вручную, для чего воспользуйтесь кнопкой Ручное рисование границ на панели специального управления.

4. Выделите изображение половины крышки и, нажав кнопку Симметрия, отобразите его относительно оси тихоходного вала.

5. На быстроходном валу с этой же стороны редуктора будет установлена глухая крышка. Полагаю, создание ее изображения не вызовет особого труда. Как уже говорилось выше, размеры для крышек подшипников ведущего вала: внешний диаметр крышки – 175 мм (то есть смещать вспомогательную линию относительно оси нужно на 87, 5 мм), толщина фланцев – 12 мм. После всего проделанного чертеж должен принять следующий вид (рис. 2.92).

Рис. 2.92. Подшипниковые узлы ведомого и ведущего валов

6. К сожалению, теперь уже нельзя воспользоваться обычным копированием, поскольку крышки подшипниковых узлов несимметричны. Вам придется повторить все описанные действия с учетом того, что на быстроходном валу необходимо создать сквозную крышку, а на тихоходном – глухую. При построении изображения сквозной крышки границей должна служить прямая, удаленная на 25 мм от оси ведущего вала (это радиус участка вала, входящего в крышку). Глухую крышку создавайте, как и для быстроходного вала, только по размерам крышки тихоходного.

7. Удалите вспомогательные линии (Редактор > Удалить > Вспомогательные кривые и точки > В текущем виде) и посмотрите на созданный чертеж (рис. 2.93).

Рис. 2.93. Готовое изображение подшипниковых узлов

Вы можете просто скопировать изображение крышки в свой чертеж из файла Шаг 8.cdw, который находится на прилагаемом к книге компакт-диске в папке Examples\Глава 2\Редуктор цилиндрический.

Примечание

Не спешите размещать на крышках изображения фиксирующих болтов. Их значительно проще будет создать после вычерчивания главного вида, привязываясь к нему. Кроме того, не забывайте, что на грамотно выполненном чертеже все виды должны находиться строго в проекционной связи. Именно поэтому изображения болтов легче будет выполнить после их размещения на главном виде.

После доработки крышек подшипников можно вернуться к вычерчиванию корпуса редуктора. Собственно говоря, на виде сверху будет виден лишь фланец корпуса и сечения болтов, соединяющих его с таким же фланцем крышки. Ширина фланца зависит от диаметра болтов и определяется с учетом того, что между стенкой крышки и головкой болта должна свободно пройти лапа гаечного ключа. При расчете редуктора на прочность было определено следующее:

• болты, стягивающие корпус и крышку у бобышек, – М14, количество – 8 шт.;

• болты, стягивающие фланцы корпуса и крышки, – М10, количество – 6 шт.

Для болтов М10 минимально необходимая ширина фланца составляет 28 мм. Это означает, что расстояние от внутренней поверхности стенки корпуса редуктора до края фланца будет равняться 36 мм (с учетом толщины стенки корпуса).

Порядок создания изображения фланцев таков.

1. При помощи раскрывающегося списка на панели Текущее состояние сделайте текущим слой с названием Корпус.

2. Нажмите кнопку Параллельная прямая на панели инструментов Геометрия и последовательно постройте четыре вспомогательных прямых. Каждая прямая должна быть смещена на расстояние 36 мм от соответствующей ей линии, обозначающей внутреннюю поверхность стенки редуктора. Эти вспомогательные прямые и будут контуром фланца корпуса.

3. Далее следует создать изображение рассеченного болта, соединяющего бобышки. Центр отверстия под болт необходимо разместить следующим образом. По вертикали приблизительно посередине ширины фланца (например, на расстоянии 13, 5 мм от края фланца), а по горизонтали – немного смещенным вглубь от края крышки подшипника (в нашем примере 90 мм от оси для бобышек ведомого вала и 84 мм от оси для бобышек ведущего). Другими словами, размещение болтов следует определять конструктивно, основываясь на рекомендациях специализированной литературы или исходя из собственного опыта. Само изображение можно вычертить вручную, последовательно создавая окружность и дугу, изображающую резьбу, но можно прибегнуть к хитрости. В КОМПАС-График есть специальная прикладная библиотека для автоматического построения изображений резьбовых отверстий. Она находится в разделе Прочие и называется Прикладная библиотека КОМПАС. С помощью элемента Наружная резьба из раздела Резьбовые отверстия вы можете добавить в чертеж изображение отверстия с наружной резьбой с диаметром, равным диаметру болтов на бобышках (то есть 14 мм). Создав штриховку в этом отверстии, вы получите изображение, ничем не отличающееся от поперечного сечения болта.

Поскольку болты не ввинчиваются, а вставляются в корпус, отверстие в корпусе должно быть несколько больше диаметра болта. На чертеже его необходимо обозначить окружностью (инструмент Окружность панели Геометрия) с диаметром 15 мм (то есть на панели свойств после вызова команды нужно будет указать радиус 7, 5 мм). Сечение болта, построенное при помощи библиотеки и заполненное штриховкой (шаг – 1,5 мм), показано на рис. 2.94. Вспомогательная прямая, не проходящая через центр отверстия, – это и есть граница фланца корпуса (именно от нее мы откладывали вниз 13, 5 мм при построении вспомогательных линий для обозначения центра болта в бобышке).

Рис. 2.94. Изображение сечения болта

4. Теперь приступим к созданию изображения основания бобышки, выступающего за крышку и плавно переходящего во фланец. Для этого используйте инструмент Дуга на панели Геометрия. Эта команда строит дугу по ее центру и двум точкам. Пользуясь привязками, в качестве центра дуги укажите центр только что построенного сечения болта. Начальной точкой дуги будет левый нижний угол сечения крышки. Конечную точку разместите на вспомогательной прямой, обозначающей край фланца, для чего воспользуйтесь привязкой Пересечение (рис. 2.95). Завершите выполнение команды.

Рис. 2.95. Построение дуги – основания бобышки корпуса

5. Выделите дугу и все изображение сечения болта. Симметрично отобразите его относительно осевой линии ведомого вала. Затем еще раз отобразите относительно горизонтальной осевой всего вида полученный рисунок (вместе с только что созданным зеркальным изображением). Таким образом, вы получите изображения всех четырех бобышек в корпусе для ведомого вала.

6. Повторите пп. 3–5 для ведущего вала. Центр отверстия под болт в бобышке должен лежать на той же горизонтальной линии, что и для ведущего вала, но находиться немного ближе к оси вала (84 мм) за счет того, что диаметр крышки подшипника меньше. Основание бобышки выполните полностью аналогично.

7. Способом, аналогичным описанному в п. 3, создайте еще одно изображение болта, но уже диаметром 10 мм на расстоянии 13, 5 мм по оси X от левого края фланца и 44, 5 мм вверх по оси Y от осевой линии редуктора. После этого создайте еще одно такое же отверстие, размещенное на одном уровне по вертикали с отверстием под болт в бобышке, а по горизонтали – ровно посредине между предыдущим отверстием и все тем же отверстием в бобышке. Определить середину между двумя прямыми, проходящими через центры отверстия во фланце и в бобышке, можно при помощи инструмента Расстояние между 2 кривыми панели Измерения (2D). Затем вы можете построить еще одну вспомогательную линию, удаленную на половину данного расстояния от любой из прямых, проходящих через центр отверстий. Создать само отверстие можно с помощью инструмента Копирование панели Редактирование. Для этого сначала следует выделить объект для копирования, а затем, нажав кнопку Копирование, указать базовую точку – центр отверстия. Теперь вы можете создавать сколь угодно много копий выделенного объекта в пределах текущего вида, просто щелкая кнопкой мыши в окне документа (см. рис. 2.37). Зафиксируйте копию в необходимом месте. И наконец, создайте симметричную копию двух последних отверстий, а также постройте еще два таких же (диаметром 10 мм) на правой стороне фланца.

8. Нажмите кнопку Непрерывный ввод объектов и обведите контур фланцев корпуса (рис. 2.96). Удалите всю вспомогательную геометрию с чертежа. Используя команду Скругление, создайте четыре скругления радиусом 16 мм по углам фланцев. Отредактируйте положение горизонтальной осевой, выровняв ее характерные точки по краям фланцев корпуса редуктора. Не забудьте добавить также отрезки, определяющие пределы камер подшипников (слева и справа от каждого подшипника и маслоудерживающих колец). Можете изучить этот чертеж, загрузив файл Шаг 9.cdw, который находится в папке Examples\Глава 2\Редуктор цилиндрический прилагаемого к книге компакт-диска.

Рис. 2.96. Завершающий этап рисования корпуса

Осталось вычертить изображения валов. Можно, как обычно, создать сетку вспомогательных линий и по ним построить контур вала. Однако поскольку уже почти все изображение вида сформировано, построить оба вала можно, просто привязываясь к характерным точкам существующих объектов.

Для выполнения чертежа валов необходимо сделать следующее.

1. При помощи менеджера документа создайте новый слой с названием Валы и назначьте его текущим.

2. Используя команду Непрерывный ввод объектов или последовательный ввод нескольких отдельных отрезков, сформируйте на слое изображение, показанное на рис. 2.97. Надеюсь, у вас не возникнет никаких трудностей, так как точных параметров или размеров при вводе геометрических объектов задавать не нужно. Все построение осуществляется только при помощи привязок. Единственная вспомогательная прямая служит для фиксирования границы участка вала под уплотнение. Она удалена от края выступа крышки подшипника на 5 мм (это достаточное расстояние, чтобы шкив или звездочка, насаженная на выходной конец вала, не касались головки фиксирующих крышку винтов).

Рис. 2.97. Вычерчивание ведомого вала (все слои, кроме системного и текущего, переведены в фоновый режим)

3. Создайте отрезок, обозначающий буртик на валу, в который упирается колесо при запрессовке на вал. Для этого постройте вспомогательную прямую, параллельную оси вала и смещенную вправо от нее на величину d₂₅/2 (то есть 45 мм). Начало отрезка разместите на внутренней поверхности стенки редуктора, а конец – на боковой поверхности колеса. С другой стороны зубчатое колесо фиксируется на валу специальным распорным кольцом, размещаемым между колесом и маслоудерживающим кольцом. Распорное кольцо имеет произвольные размеры. Примем его толщину равной 8 мм. Не забудьте сразу заштриховать его, выбрав как можно более мелкий шаг штриховки и установив угол равным –45° (рис. 2.98).

Рис. 2.98. Распорное кольцо для осевой фиксации зубчатого колеса

4. Дорисуем выходной конец вала. Его диаметр известен, а длина определяется либо рекомендациями в литературе, либо исходя из конкретных размеров ступицы шкива или звездочки, которые будут насажены на вал (конечно, если эти размеры известны). Примем длину этого участка вала равной 100 мм. Для ее построения нажмите кнопку Линия на панели инструментов Геометрия, убедитесь, что включен режим ввода отрезка. Вручную задайте абсциссу первой точки (d₂₁/2 = 35, 5 мм), а ординату зафиксируйте щелчком на чертеже. Введите длину создаваемого отрезка (100 мм) в соответствующее поле на панели свойств. Щелчком кнопкой мыши зафиксируйте отрезок. Следующий отрезок постройте перпендикулярно первому, выровняйте его конечную точку по осевой линии вала (абсцисса должна быть равна нулю). Обязательно создайте изображения фасок (длина – 2,5 мм, угол – 45°) на краях вала и при желании добавьте скругления между ступенями вала (диаметром 1–2 мм). Удалите всю вспомогательную геометрию – она больше не понадобится.

5. Выделите все изображение в слое, включая распорное кольцо. Рамку выделения для этого использовать неудобно, так как она обязательно захватит объекты с других слоев. Чтобы не выделять все составляющие элементы вала по отдельности, воспользуйтесь кнопкой Выделить слой указанием

панели Выделение. После ее вызова достаточно щелкнуть на любом геометрическом объекте нужного слоя, и система выделит все объекты, входящие в него. Выделив таким образом все изображение, создайте его зеркальную копию (инструмент Симметрия панели Редактирование). Теперь, наконец, можно отредактировать положение характерных точек осевой линии ведомого вала.

6. Осталось добавить изображения шпонок. Можно создать их собственноручно или использовать для этого стандартные средства КОМПАС. Запустите менеджер библиотек и раскройте в нем раздел Прочие. Дважды щелкните на строке Прикладная библиотека КОМПАС в правой части менеджера, перейдите в раздел ГЕОМЕТРИЧЕСКИЕ ФИГУРЫ и двойным щелчком выберите элемент Паз, вид сверху. В появившемся окне задайте длину и ширину паза, затем нажмите кнопку OK и разместите паз на чертеже (рис. 2.99). Размеры шпонки на выходном участке вала (b ? h ? t) – 90 ? 20 ? 12 мм. Создайте еще одно изображение шпонки на этом же валу для соединения его с зубчатым колесом. Ее размеры – 110 ? 22 ? 14. Размеры шпонок приведены к стандартным и определены в результате расчета шпоночных соединений.

Рис. 2.99. Построение изображения шпонки (шпоночного паза) средствами КОМПАС

7. Перед началом построения ведущего вала необходимо определить способ его исполнения: отдельно или вместе с зубчатой шестерней. Основной характеристикой при этом является отношение диаметра западин зубьев шестерни к диаметру участка вала под шестерней. Если это отношение больше 0,6, то с целью экономии металла вал изготавливается отдельно от шестерни и соединяется с ней шпонкой, создавая сборочную единицу. В противном случае вал и шестерня создаются вместе, представляя собой одну деталь. Ознакомившись с результатами проектного расчета зубчатого зацепления и валов или просто измерив соответствующие расстояния на чертеже, вы можете убедиться, что в нашем редукторе вал и шестерня исполняются вместе. Исходя из этого, будем чертить ведущий вал.

Постройте две вспомогательные прямые, параллельные оси ведущего вала и удаленные от нее на расстояния d₁₁/2 (22,5) и d₁₄/2 (31,5) соответственно. Пользуясь привязками к вспомогательным линиям и элементам уже существующих объектов, создайте контур ведущего вала. Длину выходного участка примем равной 63 мм.

8. Обязательно выполните две фаски на концах вала (длина – 2,5 мм, угол – 45°). Можете также создать скругления в местах перехода вала в шестерню, а также во всех остальных переходах между ступенями вала-шестерни. Выделите и отобразите симметрично все изображение вала относительно оси. Отредактируйте положение осевой линии и создайте изображение шпонки, как это было описано в п. 6. Размеры шпонки ведущего вала – 56 ? 14 ? 9 мм.

Внимание!

В этом случае (перед выполнением команды Симметрия для ведущего вала) вы не можете использовать кнопку Выделить слой указанием панели Выделение, поскольку в текущем слое содержится также и изображение ведомого вала. Если вы примените данный инструмент, оно также будет выделено! Лучше сделать все слои фоновыми или невидимыми и выделить нужный фрагмент изображения при помощи рамки (секущей или обычной).

Изображение цилиндрического косозубого редуктора (а точнее его вид сверху в разрезе) практически готово (рис. 2.100). Осталось только расположить нужным образом фиксирующие винты на крышках подшипников. Это будет сделано позже, на одном из этапов разработки главного вида.

Рис. 2.100. Чертеж редуктора: вид сверху

Данный чертеж находится в файле Шаг 10.cdw, который располагается в папке Examples\Глава 2\Редуктор цилиндрический.

Построить главный вид значительно проще, нежели вид сверху. Причин тому много. Во-первых, при рисовании изображения главного вида вы можете привязываться к объектам вида сверху, в частности, применяя вспомогательные прямые. Это существенно сэкономит время, так как отпадет необходимость каждый раз возвращаться к расчетным данным в поисках нужного значения размера и вводить его в некое поле на панели свойств. Во-вторых, на сборочных чертежах цилиндрических редукторов главный вид принято выполнять практически без разрезов, показывая внешний вид механизма и строение его корпусных деталей. Само изображение получается намного проще. Правда, это утверждение справедливо только для одноступенчатых конических и цилиндрических редукторов.

Если у вас есть знания о редукторах, навыки ручного черчения и хорошее объемное мышление, вы можете создать главный вид самостоятельно, отталкиваясь от уже созданного вида сверху. Полагаю, что после прочтения вышеизложенного материала у вас уже достаточно навыков для этого. Однако, несмотря на это, я приведу полное описание построения главного вида, в первую очередь для того, чтобы продемонстрировать некоторые, на мой взгляд, интересные приемы по связыванию изображения видов (то есть обеспечения полной проекционной связи одного вида с другим).

Начнем с создания нового вида на чертеже, в котором будет размещено все изображение главного вида редуктора. Сначала необходимо выполнить вспомогательную прямую, чтобы точно привязать точку начала координат нового вида.

1. Нажмите кнопку Вертикальная прямая на панели инструментов Геометрия, подведите указатель к точке начала координат вида сверху и, когда сработает привязка Ближайшая точка, зафиксируйте его. В результате будет создана вертикальная вспомогательная прямая, проходящая через точку начала координат вида сверху.

2. Перейдите на панель Ассоциативные виды компактной панели и нажмите кнопку Создать новый вид. На панели свойств задайте создаваемому виду имя Главный вид, масштаб – 1:2, а все остальные настройки оставьте установленными по умолчанию. Подведите указатель мыши к построенной вспомогательной прямой. Выполните команду Привязка > Точка на кривой контекстного меню (рис. 2.101). Щелкните кнопкой мыши возле вспомогательной прямой, приблизительно посредине между верхним краем листа и верхней точкой вида сверху. Сработает локальная привязка, и точка начала координат нового вида будет размещена точно на вертикальной прямой, то есть на одной линии с началом координат вида сверху.

Рис. 2.101. Размещение точки начала координат нового вида

3. При помощи команды Вертикальная прямая постройте несколько вспомогательных прямых, привязываясь к характерным точкам или объектам вида сверху. Вспомогательные прямые должны проходить через линию зацепления, характерные точки глухой крышки ведомого и сквозной крышки ведущего валов, а также через ступени части ведущего вала, выходящей из редуктора (рис. 2.102).

Рис. 2.102. Размещение вертикальных вспомогательных прямых

Теперь можно приступать к вычерчиванию изображения главного вида.

1. Используя команду Осевая линия по двум точкам панели Обозначения, постройте осевую на главном виде, совпадающую с вертикальной линией, которая проходит через осевую линию ведущего вала. Создайте также горизонтальную осевую линию, проходящую через точку начала координат главного вида.

2. Перейдите на панель Геометрия и нажмите кнопку Окружность. В раскрывающемся списке Стиль на панели свойств выберите стиль линии Осевая. Постройте по очереди две окружности, обозначающие делительные диаметры колеса и шестерни: центр первой окружности должен совпадать с точкой начала координат, центр второй – лежать на пересечении двух осевых, созданных при выполнении п. 1. Обратите внимание на то, что вам не нужно вручную вводить точное значение делительных диаметров! При построении обеих окружностей достаточно «растянуть» их радиус, привязываясь к вспомогательной линии, проходящей через линию зацепления. Чертеж на текущем этапе вы можете изучить, загрузив файл Шаг 11.cdw, который находится в папке Examples\Глава 2\Редуктор цилиндрический прилагаемого к книге компакт-диска.

Примечание

После построения осевых линий вы можете сразу удалять использованные для этого вспомогательные прямые, чтобы не засорять чертеж. Они больше не нужны, поскольку при дальнейшем выполнении чертежа вы сможете привязываться к уже существующим осевым линиям.

3. Создайте в главном виде новый слой с названием Крышки и сделайте его текущим. Сформируйте в нем изображения крышек главного вида, а также фрагмент ведущего вала, торчащий из отверстия сквозной крышки. Это совсем не сложно: просто стройте по очереди окружности, привязывая их радиусы к вспомогательным прямым, проходящим через характерные точки вида сверху (рис. 2.103). Перед началом ввода окружностей не забудьте изменить стиль линии на Основная.

Рис. 2.103. Процесс построения крышек подшипников и выходного конца ведущего вала

4. Не выходя из режима создания окружности, вернитесь к стилю линии Осевая. Создайте окружность в каждой крышке, обозначающей диаметр размещения фиксирующих винтов (170 и 150 мм соответственно).

5. Теперь необходимо добавить рисунок головки фиксирующего винта. Его изображение, как и рисунки других стандартизованных крепежных элементов, содержится в конструкторской библиотеке системы КОМПАС-График. Откройте Менеджер библиотек, выберите папку Машиностроение и запустите находящуюся в ней конструкторскую библиотеку. Перейдите в раздел БОЛТЫ > БОЛТЫ НОРМАЛЬНЫЕ и дважды щелкните на строке Болт ГОСТ 7798—70. Появится диалоговое окно настройки параметров библиотечного элемента. Из раскрывающегося списка Диаметр выберите значение 12 (напомню, что это диаметр фиксирующих крышку винтов), установите переключатель в положение Вид сверху и снимите флажок Ось рисовать (рис. 2.104). После этого нажмите кнопку OK и вставьте изображение головки винта в точку пересечения вертикальной осевой крышки ведомого вала и осевой линии, обозначающей окружность размещения винтов. После фиксации точки вставки поверните изображение на 90°.

Рис. 2.104. Параметры создаваемого болта

6. Выделите созданную головку винта и нажмите на панели Редактирование кнопку Копия по окружности. В качестве центра копирования укажите точку начала координат (0;0), из раскрывающегося списка Количество копий выберите значение 6, а в группе кнопок Режим нажмите кнопку Вдоль всей окружности (рис. 2.105). Завершите формирование копий, нажав кнопку Создать объект.

Рис. 2.105. Выполнение команды Копирование по окружности

7. Повторите действия, описанные в пп. 5 и 6, для крышки ведущего вала.

Ненадолго прервем работу над главным видом. Если вы не забыли, мы еще не совсем закончили вид сверху. Создайте изображения винтов крышек подшипников на виде сверху следующим образом.

1. Выберите из списка Состояние видов на панели инструментов Текущее состояние вид под номером 1 (Вид сверху), в котором сделайте текущим слой Подшипниковые узлы.

2. Нажмите кнопку Вертикальная прямая на панели Геометрия и создайте четыре прямые, проходящие через центры шапочек винтов на главном виде, ось которых не совпадает с осью их крышки (осью вала) на виде сверху.

3. Снова откройте конструкторскую библиотеку и перейдите в раздел БОЛТЫ > БОЛТЫ НОРМАЛЬНЫЕ, в котором дважды щелкните на строке Болт ГОСТ 7798—70. Установите диаметр винта – 12 мм, длину – 14 мм (наименьшую возможную, так как нарезную часть болта все равно придется удалять с чертежа), установите переключатель в положение Вид и флажок Ось рисовать. Вставьте изображение болта в чертеж, зафиксировав его в точке пересечения одной из вспомогательных прямых (например, для ведущего вала) и линии наружной поверхности крышки подшипника (рис. 2.106, а). Используя инструмент Усечь кривую панели Редактирование, удалите по очереди ненужные линии с изображения винта, оставив только шапочку (рис. 2.106, б). Напомню, что для удаления кривой при помощи команды Усечь кривую необходимо подвести указатель к кривой и, когда она подсветится красным цветом, щелкнуть на ней кнопкой мыши.

Рис. 2.106. Формирование изображения фиксирующего винта: вставка винта из конструкторской библиотеки (а), удаление лишних линий (б)

4. Выделите полученное изображение. Несмотря на то что мы изрядно его «обрезали», болт все равно является графическим макрообъектом и его без проблем можно восстановить или отредактировать средствами библиотеки. Нажмите кнопку Копирование панели Редактирование и создайте две копии вдоль наружной поверхности крышки: одну на оси вала, а другую – на симметричной относительно оси вспомогательной прямой.

5. Аналогично описанному в пп. 3 и 4 выполните еще два винта на сквозной крышке этого же вала (третий создавать не нужно, так как он будет невиден за выступающей частью вала). При удалении невидимых линий придется усечь и часть головки винта, которая будет закрыта выступом крышки (рис. 2.107).

Рис. 2.107. Фиксирующий винт сквозной крышки ведущего вала

6. Повторите действия, описанные в пп. 3–5 для ведомого вала, после чего удалите всю вспомогательную геометрию. Если у вас возникли какие-либо трудности (в частности, с построением вспомогательных линий), воспользуйтесь чертежом в файле Шаг 12.cdw, который находится в папке Examples\Глава 2\Редуктор цилиндрический прилагаемого к книге компакт-диска.

Продолжим работу над главным видом – начнем чертить крышку редуктора.

1. Создайте в главном виде новый слой, назовите его Крышка редуктора и сделайте текущим.

2. Как обычно, перед построением сформируем сетку вспомогательных линий. Используя команду Вертикальная прямая, постройте две прямые, проходящие через края левого фланца на виде сверху, а при помощи команды Параллельная прямая – одну прямую, на расстоянии 7, 5 мм (толщина стенки крышки редуктора) от внутренней поверхности корпуса (рис. 2.108). Эти линии обозначат начало фланца и стенки крышки редуктора на виде сверху. Создайте такие же три линии на фланце со стороны шестерни. Еще одну прямую постройте параллельно горизонтальной осевой главного вида, выше ее на величину толщины фланца крышки. Она определяется при расчете корпусных деталей редуктора на прочность, в нашем случае равняется 10 мм.

Рис. 2.108. Вспомогательные линии для построения корпуса редуктора

Примечание

Все линии следует строить на текущем слое главного вида, просто при их построении необходимо привязываться к геометрическим объектам на виде сверху.

Следующее изображение можно было бы сформировать с помощью различных команд для рисования графических примитивов, после чего удалить ненужные фрагменты дуг или отрезков. Однако я предлагаю сначала создать как можно больше вспомогательных линий, по ним построить требуемый контур, а затем одной командой удалить всю вспомогательную геометрию.

1. Нажмите кнопку Дуга на панели Геометрия, на панели свойств установите для нее стиль линии Вспомогательная. Создайте две дуги: первую с центром в начале координат (центр зубчатого колеса), вторую – в центре шестерни. Радиусы дуг задайте равными радиусам кривизны наружной поверхности стенки крышки над колесом и шестерней соответственно. Рассчитывать и вводить эти радиусы вручную нет необходимости. Просто при построении дуг растягивайте их радиус до точек пересечения горизонтальной оси редуктора с вспомогательной линией, обозначающей начало стенки крышки редуктора (это та линия, которую мы смещали на 7, 5 мм от внутренней поверхности корпуса), со стороны колеса или со стороны шестерни. Далее нажмите кнопку Отрезок, касательный к 2 кривым на панели Геометрия и по очереди щелкните на обеих дугах (оставьте для них стиль линии Вспомогательная). Система построит отрезок, касательный к двум указанным дугам окружностей (рис. 2.109).

Рис. 2.109. Сетка вспомогательных линий для построения крышки редуктора

2. Нажмите кнопку Непрерывный ввод объектов на панели Геометрия. На панели свойств выберите стиль линии Основная. Сформируйте контур крышки редуктора (включая фланцы), переключая при необходимости режим ввода с отрезка на дугу и привязываясь к точкам пересечения вспомогательных объектов. Полученный контур представлен на рис. 2.110.

Рис. 2.110. Построение контура крышки корпуса

3. Сформируйте изображение бобышки (начните с левой бобышки тихоходного вала). Высоту бобышки примите приблизительно равной 2/3 от радиуса крышки подшипника ведомого вала. Ширина верхней площадки бобышки определяется исходя из того, что на ней должна поместиться головка болта, вставленного в отверстие бобышки. Дорисуйте изображение фланца крышки редуктора, входящего в бобышку. Размеры фланцев определяются в основном конструктивно, поэтому ничего страшного, если у вас на чертеже они получатся немного не так, как показано на рис. 2.111.

Рис. 2.111. Создание бобышки и ее привязка к виду сверху

4. Выделите построенное изображение бобышки и симметрично отобразите его относительно вертикальной оси ведомого вала. Точно такие же бобышки постройте для крышки ведущего вала. Дорисуйте фланец по всей длине крышки редуктора, а также удалите ненужные линии (скругление над шестерней), которые будут закрыты правой бобышкой ведущего вала. Можете свериться с примером в файле Шаг 13.cdw, который находится на прилагаемом к книге компакт-диске в папке Examples\Глава 2\Редуктор цилиндрический.

Примечание

Несмотря на то что крышка подшипников ведущего вала, как правило, имеет меньший диаметр, чем крышка ведомого, высота бобышек принимается одинаковой для обеих крышек. Это облегчает обработку корпусной детали после ее выплавки.

5. Удалите всю вспомогательную геометрию с чертежа. Завершите выполнение чертежа крышки редуктора, для чего дорисуйте следующие элементы (все они выполняются конструктивно):

1) создайте скругление радиусом 4 мм на краях фланцев;

2) добавьте с боков крышки ребра с отверстиями для крановых крюков, предназначенных для транспортировки крышки; радиус отверстий принимайте в пределах 10–20 мм;

3) постройте ребра жесткости над местами крепления крышек подшипников ведомого вала, толщину ребер рекомендуется принимать равной толщине стенки крышки редуктора. При построении изображения учтите, что ребра, как и места крепления крышек, немного расширяются при приближении к наружной стенке крышки редуктора;

4) в этом же слое можете сформировать изображение крышки смотрового отверстия. В некоторых книгах вы можете встретить рекомендуемые размеры для элементов этой крышки (собственно крышки, винтов и ручкиотдушины). Однако, поскольку крышка смотрового отверстия является маловажной с конструкторской точки зрения частью редуктора, вы можете также выполнить ее произвольно (без каких-либо привязок к точным размерам). Для успешного построения крышки смотрового отверстия сначала лучше сформировать сетку вспомогательных линий, отталкиваясь от прямолинейного участка контура крышки (рекомендую использовать команды Параллельная прямая и Перпендикулярная прямая).

При рисовании оставшихся элементов крышки редуктора и крышки смотрового отверстия ориентируйтесь на рис. 2.112.

Рис. 2.112. Завершение выполнения чертежа крышки редуктора

Теперь приступим к созданию корпуса редуктора. Сложностей с выполнением чертежа этой детали не должно быть, за исключением изображения маслоуказательного жезла. Кроме того, мы сможем воспользоваться некоторыми геометрическими элементами, построенными при работе над крышкой редуктора. Начнем рисование корпуса, как обычно, с создания нового слоя.

1. Вызовите Менеджер документа, в его левой части выделите пункт Главный вид. При помощи кнопки Создать слой на панели инструментов менеджера сформируйте новый слой с названием Корпус и сделайте его текущим.

2. Сформируйте следующие вспомогательные линии на чертеже:

· две вертикальные прямые, параллельные внутренней стенке корпуса редуктора и удаленные от них на величину толщины стенки редуктора (8 мм). Эти прямые нужно создать с использованием команды Параллельная прямая, привязываясь к линиям внутренней стенки на виде сверху (по аналогии к вспомогательным прямым при построении крышки, только тогда мы смещали их на 7, 5 мм);

· две дуги окружностей, выполненных стилем линии Вспомогательная, с центром в точках (0;0) и (0; a?) соответственно (напомню, что a? – 259 мм). Радиусы каждой из дуг необходимо определить при построении, растягивая их до точек пересечения построенных вспомогательных прямых и горизонтальной осевой главного вида;

· две горизонтальные прямые. Первая должна быть размещена ниже горизонтальной осевой вида на 262 мм (это значение получено при расчете геометрических параметров корпуса редуктора), а вторая – выше первой на 17 мм (толщина опорного фланца корпуса);

· две вертикальные прямые. Первая должна быть построена левее вертикальной осевой колеса на 130 мм, вторая – правее осевой шестерни на 13, 5 мм. Последние две прямые указывают границы опорных лап редуктора. Эти величины определяются конструктивно, грубо говоря, «на глаз». Необходимо следить, чтобы опорная площадка не была слишком короткой, иначе может увеличиться напряжение в фундаментных болтах, соединяющих корпус редуктора с рамой или полозками. Допускается делать корпус с вертикальными стенками (при этом площадь опорной площадки приблизительно равна площади сечения полости редуктора), однако такая конструкция корпуса значительно увеличивает объем масла, заливаемого в картер для смазки зубчатого зацепления и, кроме того, она выглядит не очень красиво.

3. Основываясь на четырех вспомогательных прямых, созданных последними, постройте прямоугольник при помощи одноименной команды. Используя инструмент Скругление на углах объекта панели Геометрия, сформируйте два скругления радиусом 6 мм на верхних углах прямоугольника (рис. 2.113). Построив опорный фланец, отредактируйте положение характерных точек двух вертикальных осевых: верхние точки по контуру крышки редуктора, нижние точки – по нижней границе опорного фланца.

Рис. 2.113. Опорный фланец корпуса редуктора

4. Выполните контур корпуса редуктора, отталкиваясь от точек пересечения вспомогательной геометрии. При построении контура стенки редуктора рекомендую воспользоваться инструментом Касательный отрезок через внешнюю точку панели Геометрия (рис. 2.114). В качестве кривой для касания укажите вспомогательную дугу, а начало этого отрезка должно совпадать с начальной (нижней) точкой дуги скругления изображения опорного фланца. Остальное изображение контура корпуса можно дорисовать, поочередно применяя инструменты Дуга и Отрезок или одной командой Непрерывный ввод объектов.

Рис. 2.114. Построение касательного отрезка

5. Создать бобышки и ребра жесткости на корпусе намного проще, чем на крышке. Выделите указанные геометрические объекты на крышке редуктора (для этого не обязательно переходить на слой с изображением крышки), нажмите кнопку Симметрия на панели Редактирование и выполните отображение относительно горизонтальной осевой. Как вы заметили, отображенное изображение осталось на том же слое, что и его прототип. В принципе, в этом нет ничего страшного. Однако если вы хотите, чтобы бобышки корпуса располагались на том же слое, что и сам корпус, вам следует выделить все отображенные объекты, вырезать их с чертежа (команда меню Редактор > Вырезать или сочетание клавиш Ctrl+X), после чего вставить на слой, на котором изображен корпус (команда меню Редактор > Вставить или сочетание клавиш Ctrl+V). Обязательно проследите, чтобы при удалении (вырезании) объектов чертежа и при их вставке вы указали в качестве базовой одну и ту же точку вида. Симметричное изображение необходимо будет немного отредактировать из-за того, что толщина фланца корпуса превышает толщину фланца крышки редуктора. Вам также придется вручную дорисовать ребро жесткости под крышкой ведущего вала. Завершив редактирование, удалите вспомогательную геометрию с чертежа (рис. 2.115).

Рис. 2.115. Чертеж корпуса редуктора

Выполнив все эти действия, вы можете свериться с чертежом Шаг 14.cdw, который находится на прилагаемом к книге компакт-диске в папке Examples\Глава 2\Редуктор цилиндрический.

Однако это еще не все изображение корпуса редуктора. Чтобы можно было определять уровень масла без остановки и разборки редуктора, корпус должен содержать различные показывающие приспособления. Для нашего редуктора примем в качестве уровнемера маслоуказательный жезл (щуп), который вставляется в специальную нишу в корпусе редуктора. На чертеже эта ниша и сам жезл показываются в разрезе. Именно с выреза мы и начнем их создание.

1. Постройте три прямых: первую параллельно передней стенке редуктора, смещенной от нее внутрь корпуса на 8 мм, две последующие параллельно нижней границе опорного фланца, смещенные соответственно на 4 и 12 мм вверх от нее.

2. По построенным вспомогательным прямым начните создание выреза (рис. 2.116): дорисуйте внутреннюю поверхность стенки корпуса, удалите ненужные дуги и линии (при помощи команды Усечь кривую) и создайте линию-границу разреза (команда – Кивая Безье, стиль линии – Для линии обрыва).

Рис. 2.116. Начало построения выреза в корпусе

3. Теперь нужно создать изображение маслоуказательного жезла. Если вы имеете точные размеры этой детали (они приводятся в специальной литературе), можете выполнить ее на чертеже самостоятельно. На самом деле щуп, как и крышка смотрового отверстия, не является очень важной деталью в редукторе, поэтому его зачастую выполняют произвольно (в реальных условиях на производстве его иногда вообще заменяют куском проволоки или каким-либо другим подобным предметом). Поэтому я избавлю вас от необходимости тратить время на рисование этого элемента. Вы можете просто вставить маслоуказательный жезл из готового фрагмента в файле Щуп.frw (находится на прилагаемом к книге компакт-диске в папке Examples\Глава 2\Редуктор цилиндрический), для чего следует выполнить команду контекстного меню Вставить внешний фрагмент. Появится окно выбора файла фрагмента. Указав файл,  определите точку вставки (фиксации изображения). После завершения выполнения команды отредактируйте угол поворота вставленного фрагмента относительно других объектов чертежа (поворачивание осуществляется при помощи характерных точек). Размеры ниши для размещения жезла принимаются конструктивно (желательно, чтобы жезл на 2/3 погружался в масло, залитое в корпус редуктора). Вставленное изображение жезла и вспомогательная геометрия для построения ниши показаны на рис. 2.117. Вспомогательные линии нужно создавать уже после вставки и поворота изображения жезла.

Рис. 2.117. Вставленное изображение маслоуказательного жезла

Примечание

Вставить внешний фрагмент можно тремя способами: Взять в документ (изображение фрагмента составляет единое целое, но не содержит ссылки на файл источник), Внешней ссылкой (помещенный фрагмент поддерживает связь с файлом, из которого был вставлен, и изменяется, если этот файл был изменен) и Рассыпать (фрагмент помещается как набор обычных геометрических примитивов). Выбор способа вставки осуществляется при помощи кнопокпереключателей на панели свойств или подменю Способ вставки контекстного меню. Рекомендую всегда использовать второй способ предусматривающий связь с файлом, поскольку вы всегда можете разрушить фрагмент на составляющие, тем самым разорвав связь с файлом-источником. При первых двух способах вставки фрагменты не могут быть отредактированы средствами КОМПАС-График без предварительного разрушения.

4. Для завершения вычерчивания разреза дорисуйте нишу, удалите ненужные линии в разрезе, создайте штриховку корпуса и обозначьте дугу линии вершин зубьев колеса (диаметр 415 мм), которая видима в разрезе (рис. 2.118).

Рис. 2.118. Маслоуказательный жезл

5. Завершающим штрихом создания слоя Корпус является выполнение изображения маслосливной пробки. Чаще всего ее размещают в нижней части задней стенки редуктора, а на главном виде показывают в разрезе, подобно маслоуказательному жезлу. Полагаю, в нашем примере еще один разрез будет лишним, поэтому построим изображение пробки в боковой стенке редуктора без разрезов. Полный чертеж корпуса находится в файле Шаг 15.cdw, который находится на прилагаемом к книге компакт-диске в папке Examples\Глава 2\Редуктор цилиндрический.

Если сейчас внимательно посмотреть на выполненный чертеж главного вида, то, даже не имея большого опыта в конструировании, можно ощутить, что чего-то не хватает. Если после этого вы еще внимательнее рассмотрите вид сверху, то без труда поймете, чего именно: на фланцах и бобышках корпуса и крышки недостает крепежных элементов.

Для предотвращения отвинчивания болтов, соединяющих корпус с крышкой, при ударных или вибрационных нагрузках на редуктор под гайку перед закручиванием устанавливается упругая шайба. Изображения стандартных шайб, как и болтов и гаек, можно вставить из конструкторской библиотеки системы КОМПАС-График. Однако не спешите помещать в чертеж по отдельности все элементы, формирующие болтовое соединение (крепежный элемент). В той же конструкторской библиотеке есть специальная команда (не входящая ни в одну из групп) – Крепежный элемент. После ее выбора появится диалоговое окно, позволяющее настроить внешний вид и характеристики создаваемого крепежного элемента (рис. 2.119). На вкладке Все элементы вы можете выбирать любые стандартные элементы крепежа, после чего при помощи кнопки Добавить

(или простым перетаскиванием) добавлять их в состав свого крепежного элемента. Задайте такие настройки крепежного элемента: болт по ГОСТ 7798—70, шайба по ГОСТ 6402—70 и гайка по ГОСТ 5915—70. Обратите внимание, что шайба и гайка размещены в нижнем списке, что указывает системе на необходимость размещения этих элементов внизу болта, а не у его головки. Установите переключатель в положение Главный вид, а в области Рисовать участок снимите флажок Средний. Если этот флажок уставлен, значит, в изображении крепежного элемента болт будет отрисован от основания головки до шайбы. Поскольку на главном виде все крепежные элементы будут изображены без разреза, то нам эта часть изображения не нужна (ее все равно пришлось бы удалять вручную). Сняв данный флажок, вы автоматически избавитесь от части изображения болта, невидимой за фланцами крышки и корпуса.

Для построения крепежных элементов сделайте следующее.

1. Создайте новый слой, назовите его Крепеж и сделайте текущим.

2. Нажмите кнопку Вертикальная прямая на панели Геометрия. Постройте вертикальные прямые, проходящие через центры всех крепежных элементов (их сечений) на виде сверху. Таких прямых должно быть семь, четыре для болтов на бобышках и три для болтов на фланцах.

3. Выберите в конструкторской библиотеке объект Крепежный элемент. Появится диалоговое окно (см. рис. 2.119).

Рис. 2.119. Диалоговое окно Крепежный элемент

4. Выберите из раскрывающегося списка Диаметр d значение 10 (диаметр болтов, соединяющих фланцы), остальные параметры настройте, как было описано выше.

5. Нажмите OK, чтобы начать вставку. При этом помещаемый крепежный элемент свободно перемещается по чертежу и отрисовывается фантомом (напомню, фантом – это временное изображение объекта тонкими линиями в серых тонах). Щелкните кнопкой мыши на точке пересечения крайней левой вспомогательной прямой и верхней границы фланца крышки редуктора. После фиксации головки болта крепежного пакета отрегулируйте его длину (она свободно изменяется), зафиксировав вторую точку на той же вертикальной прямой, но на нижней границе фланца корпуса (рис. 2.120, а). Обратите внимание: несмотря на то что в фантоме крепежного элемента болт был отрисован полностью, после окончательной фиксации пакета в чертеже средний участок его пропадает (не изображается), как и было указано в окне настроек библиотеки (рис. 2.120, б).

Рис. 2.120. Крепежный элемент: размещение фантома на чертеже (а), зафиксированный элемент (б)

6. Не выходя из библиотечной команды (то есть не прерывая процесс вставки), постройте еще два таких же крепежных элемента. После перейдите к формированию крепежа на бобышках. По составу он ничем не отличается от крепежного пакета, соединяющего фланцы корпуса и крышки, только диаметр соединения (диаметр резьбы болта, гайки и диаметр шайбы) несколько больше – 14 мм. Для этой цели воспользуйтесь командой меню текущей операции библиотеки – Параметры. Если вы не завершили выполнение текущей библиотечной операции, то меню будет доступно в левом верхнем углу главного окна программы (рис. 2.121). Дважды щелкнув на пункте Параметры, вы вновь вызовете окно Крепежный элемент, в котором можно настроить параметры новых крепежных пакетов и продолжить их ввод. В нашем случае необходимо лишь изменить диаметр, выбрав из раскрывающегося списка значение 14. Нажмите OK и продолжите размещение крепежа на чертеже (убедитесь, что диаметр всех составляющих крепежного пакета изменился и стал равен 14 мм). Аналогично созданию соединений на фланцах, постройте четыре крепежных элемента на бобышках главного вида. Удалите часть контура крышки и корпуса, которая была перекрыта изображением болта крайней правой бобышки.

Рис. 2.121. Меню операции вставки крепежного элемента из библиотеки

Совет

Возможно, вы обращали внимание, что окно, похожее на показанное на рис. 2.121, появлялось при выполнении различных библиотечных команд. Советую чаще пользоваться присутствующими в нем командами. Например, при вставке одиночного болта или гайки в таком меню присутствуют команды для динамического переключения типа отображения (вид сбоку, вид сверху и т. п.), что позволяет вставить в чертеж несколько видов одного и того же объекта без вызова диалогового окна настроек элемента. Команды меню различаются для каждой конкретной библиотеки.

7. Удалите все вспомогательные прямые. Можете ознакомиться с текущим этапом выполнения чертежа редуктора, загрузив файла Шаг 16.cdw, который находится в папке Examples\Глава 2\Редуктор цилиндрический прилагаемого к книге компакт-диска. В этом файле для большей наглядности сохранена вся вспомогательная геометрия.

Иногда, согласно требованиям выполнения и оформления сборочных чертежей, один или несколько крепежных элементов необходимо показывать в разрезе. Вы можете вручную дорисовать отверстие болта, однако система КОМПАС-График предлагает более изящное решение.

Допустим, необходимо показать «открытым» первый слева болт, соединяющий фланцы корпуса и крышки. Дважды щелкните на нем, чтобы запустить его редактирование. Поскольку этот крепежный пакет является библиотечным элементом, то при двойном щелчке на нем будет вызвана библиотечная команда, при помощи которой этот элемент создавался, то есть диалоговое окно Крепежный элемент. В этом окне установите флажок Средний в области Рисовать участок и флажок Отверстие (он обеспечит создание линий отверстия в которое вставляется болт). Нажмите кнопку ОK и посмотрите на чертеж: большую часть из того, что необходимо для выреза, система сформировала самостоятельно! Вам остается только добавить кривую Безье (выполненную стилем линии Для линии обрыва), ограничивающую вырез, и создать штриховку (рис. 2.122).

Рис. 2.122. Крепежный элемент (показан в вырезе)

Мы успешно завершили рисование изображения главного вида (рис. 2.123), а значит, и всего достаточно сложного сборочного чертежа машиностроительного редуктора в системе КОМПАС-График. Перед нами на листе формата А2 размещены два ортогональных проекционных вида, связанных между собой и построенных точно по размерам, полученным в результате проектного расчета. Однако это еще не чертеж, а всего лишь рисунок. Чтобы созданное изображение стало настоящим чертежом, не хватает размеров, точно определяющих геометрию и взаимное положение деталей редуктора, а также пронумерованных позиций, которые позже будут связаны с соответствующими строками в спецификации, описывающими ту или иную деталь.

Рис. 2.123. Чертеж редуктора (главный вид)

На чертежах редукторов, как правило, проставляются такие основные типы размеров:

• габаритные;

• присоединительные (с указанием квалитетов, допусков и посадок, где необходимо);

• межосевое расстояние;

• размеры и размещение фундаментных болтов (в примере не создаются).

Иногда на чертежах размещают и другие размеры, например диаметры крепежных элементов или зубчатых колес, хотя это нежелательно. Перенасыщенность чертежа размерами только усложняет его чтение и понимание. Вообще, на сборочном чертеже должны быть только те размеры, которые необходимы при сборке механизма, а также монтаже редуктора на раме, а размеры для точного изготовления деталей проставляются на деталировочных чертежах.

Начнем с нанесения трех габаритных размеров: наибольшие габариты по длине, высоте и ширине редуктора.

Чтобы как-либо отделить размеры от остального изображения, создайте на главном виде новый слой Размеры (это последний слой, который мы создадим). Нажмите кнопку Линейный размер на панели Размеры. Укажите по очереди крайнюю левую и крайнюю правую точки главного вида (рис. 2.124). На панели свойств в группе кнопок Тип нажмите кнопку Горизонтальный

Переместите указатель мыши вверх и зафиксируйте третью точку, определяющую положение размерной линии. Значение размера будет определено автоматически (разумеется, с учетом масштаба текущего вида).

Рис. 2.124. Указание точек для нанесения габаритного размера

Внимание!

Всегда размещайте размеры, значение которых устанавливается по умолчанию, в том же виде, что и объект, для которого они размещаются! В противном случае вы рискуете получить неверное значение номинала в размерной надписи, если масштаб вида изображения и масштаб вида, где проставлены размеры, не совпадают.

По аналогии постройте габаритный размер по высоте редуктора (между самой высшей точкой крышки редуктора и опорной плоскостью лапы корпуса). В этом случае необходимо создавать вертикальный размер. Зафиксировать размерную линию желательно справа, где-то за пределами изображения.

Чтобы создать третий габаритный размер (по ширине), перейдите в вид сверху и создайте в нем новый слой также с названием Размеры. Сделайте этот слой текущим. С помощью инструмента Линейный размер постройте вертикальный размер между крайними точками тихоходного и быстроходного валов (рис. 2.125).

Рис. 2.125. Габаритный размер по ширине

Теперь расставим присоединительные размеры. Они включают диаметры сопрягаемых участков валов (с указанием допусков и квалитетов), длину выходных ступеней обоих валов, а также диаметры и привязки центров отверстий под фундаментные болты в лапах редуктора (эти размеры в примере пропущены).

Не выходя со слоя Размеры в виде сверху, опять используйте инструмент Линейный размер. Создайте вертикальный размер, обозначающий диаметр ступени под подшипник ведомого вала, но не спешите задавать третью точку для фиксации размерной надписи. Как вы понимаете, для этого размера обязательно нужно указать квалитет. Чтобы настроить размерную надпись, щелкните на поле Текст панели свойств, в результате чего появится диалоговое окно Задание размерной надписи (см. рис. 2.47). В этом окне установите переключатель Символ в положение Ж. После этого в поле предварительного просмотра в нижней части окна перед значением номинала должен отобразиться соответствующий значок. В поле размера номинала должно быть реальное значение размера – 80 мм, а флажок Авто должен быть установлен.

Щелкните на кнопке Квалитет для вызова окна выбора квалитета (рис. 2.126). Установите переключатель Показать квалитеты для в положение вала. В списке Предпочтительные выберите значение k6 и щелкните на кнопке OK. В окне Задание размерной надписи установите флажок Включить справа от поля со значением квалитета и нажмите ОK. После этого вы можете зафиксировать положение размерной надписи (рис. 2.127).

Рис. 2.126. Диалоговое окно Выбор квалитета

Рис. 2.127. Размер с квалитетом ступени вала под подшипник

Создавая предыдущий размер, мы выбирали квалитет только для вала, поскольку квалитет отверстия насаженного на него подшипника не указывается (подшипник – стандартная деталь). Однако, формируя размер для ступени вала, сопряженной с зубчатым колесом, квалитет нужно будет указывать и для колеса, и для вала. К сожалению, в этом случае размерную надпись придется дополнять нужной информацией вручную.

Соединение зубчатого колеса с валом, как правило, выполняется по посадке H7/p6. Для добавления такой надписи после значения номинала необходимо в окне Задание размерной надписи установить курсор в поле Текст после, далее выполнить команду меню данного окна Вставить > Дробь > Средней высоты и вручную набрать в числителе квалитет отверстия в колесе H7, а в знаменателе – квалитет вала p6. Не забудьте выбрать значок диаметра. После фиксации размерной надписи вы получите следующее изображение размера на чертеже (рис. 2.128).

Рис. 2.128. Размер посадки колеса на вал

Подобно размещению размера на участке вала под подшипник, проставьте диаметры всех остальных ступеней вала, а также длину последнего участка (рис. 2.129). Создайте такой же набор размеров для ведущего вала.

Рис. 2.129. Размеры ступеней ведомого вала

Теперь нужно проставить межосевое расстояние. Этот размер лучше всего разместить на главном виде, для чего перейдите в этот вид, сделайте текущим слой Размеры и постройте горизонтальный размер между двумя вертикальными осевыми. Чертеж с проставленными размерами вы можете изучить, загрузив файл Шаг 17.cdw из папки Examples\Глава 2\Редуктор цилиндрический прилагаемого к книге компакт-диска.

Мы подошли к завершающему этапу создания сборочного чертежа редуктора. Осталось лишь проставить обозначения позиций ко всем деталям, входящим в редуктор. В этом нет ничего сложного, особенно по сравнению с той работой, которую мы уже проделали. В КОМПАС-График разместить все позиции можно за один вызов команды Обозначение позиций (ее кнопка находится на панели Обозначения).

Перейдите в системный вид чертежа (он имеет нулевой номер). Масштаб вида здесь не имеет значения, поскольку позиционные линии-выноски лишь указывают на деталь, но не определяют ее геометрические размеры. Нажмите кнопку Обозначение позиций. Для размещения позиционной линии достаточно указать всего две точки на чертеже: первая – точка, в которую упирается линия-выноска (то есть любая точка на изображении детали, которой отвечает текущая позиция), вторая – опорная точка для размещения полки с номером позиции. После задания второй точки иногда еще приходится редактировать размещение полки – слева или справа от указанной точки. Для этого существуют две кнопки-переключателя на панели свойств. В принципе, это все. Следить за правильностью нумерации позиций не надо (система отслеживает это автоматически), поэтому вам не нужно будет вводить какие-либо значения вручную. Для объединения позиций (так иногда поступают при обозначении крепежного элемента, состоящего из нескольких стандартных деталей, чтобы не перенасыщать чертеж линиями-выносками) вы можете заполнить надпись позиционной линии выноски в окне Введите текст (рис. 2.130). Это окно вызывается щелчком кнопки мыши на поле Текст панели свойств.

Рис. 2.130. Объединение нескольких позиций

Проставив все позиции для стандартных и уникальных деталей (всего в редукторе их должно быть 31), вы можете выровнять положение полок, используя команды системного меню Инструменты > Выровнять позиции по горизонтали и Инструменты > Выровнять позиции по вертикали или кнопки Выровнять позиции по горизонтали и Выровнять позиции по вертикали, находящиеся в одной группе с кнопкой Обозначение позиций на панели Измерения. Для этого выделите позиции, которые собираетесь выравнивать, выполните соответствующую команду и укажите точку, по которой система выровняет полки с номерами позиций.

Чертеж одноступенчатого цилиндрического редуктора полностью готов (рис. 2.131).

Рис. 2.131. Цилиндрический одноступенчатый редуктор

Итоговый чертеж вы можете изучить, загрузив файл Шаг 18.cdw из папки Examples\Глава 2\Редуктор цилиндрический прилагаемого к книге компакт-диска.

В начале этого раздела упоминалось еще об одном практическом примере, касающемся оформления чертежей в системе КОМПАС-График. Чтобы не отступать от логики изложения материала, в качестве этого примера выполним оформление конструкторского чертежа детали зубчатого колеса, входящей в только что спроектированный редуктор. Этот пример будет небольшим по сравнению с предыдущим. Тем не менее он содержит важную информацию по формированию деталировочных чертежей, занимающих значительную долю среди всей конструкторской документации, сопровождающей выпуск сложного изделия. Я не буду подробно описывать нюансы построения геометрии, так как полагаю, что всего приведенного выше достаточно для создания изображений любой сложности. Рисовать на новом чертеже нам придется очень мало, поскольку основное изображение колеса будет вставлено со сборочного чертежа редуктора.

Создадим чертеж колеса на новом документе (при желании вы можете разместить этот чертеж в одном документе с изображением редуктора, добавив к нему новый лист). Создайте новый документ и настройте его параметры следующим образом: формат – А3, ориентация – горизонтальная, стиль оформления оставьте заданным по умолчанию. Сформируйте в документе новый вид с масштабом 1:2 и назовите его Зубчатое колесо. Точку начала координат вида поместите посредине листа, немного ближе к его левой стороне. Теперь можно приступать к построению чертежа.

1. Откройте документ, содержащий сборочный чертеж редуктора. Нажмите кнопку Выделить слой указанием на панели Выделение. Щелчком кнопкой мыши на изображении колеса выделите слой с зубчатым колесом. При помощи сочетания клавиш Ctrl+C скопируйте выделенные элементы чертежа в буфер обмена. В качестве точки привязки укажите точку пересечения осей колеса (точка начала координат вида сверху).

2. Перейдите в окно представления только что созданного документа. Убедитесь, что текущим является вид Зубчатое колесо. Нажмите сочетание клавиш Ctrl+V и вставьте изображение колеса в чертеж, привязав его к точке начала координат вида. Выделите вставленное изображение, после чего, используя команду Поворот, расположите колесо вертикально, развернув его на 90° вокруг точки начала координат.

3. Немного правее от вставленного изображения постройте профиль отверстия в ступице, принимая, что глубина шпоночного паза при диаметре отверстия 85 мм равна 5, 4 мм, а ширина паза – 20 мм. Отталкиваясь от профиля отверстия, отредактируйте сечение колеса, дорисовав шпоночный паз в разрезе (рис. 2.132).

Рис. 2.132. Доработка чертежа зубчатого колеса

4. Удалите всю вспомогательную геометрию с чертежа. Больше редактировать само изображение колеса не придется.

Теперь можно приступать к оформлению деталировочного чертежа. Начнем с простановки размеров. Как уже отмечалось ранее, на деталировочном чертеже должны присутствовать все размеры изделия, необходимые и достаточные для его изготовления и обработки.

При помощи инструмента Линейный размер последовательно проставьте размеры следующих диаметров (рис. 2.133):

• ступицы колеса;

• размещения отверстий в дисках и диаметр одного такого отверстия;

• обода;

• выступов зубьев колеса;

• отверстия в ступице (отверстия под вал) с указанием квалитета.

Рис. 2.133. Проставление диаметральных размеров колеса

При формировании размерной надписи этих размеров следует установить флажок Авто в окне настроек размерной надписи (это говорит о необходимости автоматически определять значение номинала), а также указать значок Ж перед номиналом. Для размера отверстия в диске в поле Текст до введите текст 4отв., обозначающий, что отверстий такого диаметра в колесе должно быть четыре. Делительный диаметр на чертеже обозначать не нужно, так как он будет приведен в таблице характеристик зубчатого колеса.

Не совсем простой может оказаться задача построения размера отверстия в ступице (на рис. 2.133 показан справа). Этот размер не может быть привязан к двум точкам, так как в верхней части отверстия показан шпоночный паз в разрезе. На чертежах такой диаметральный размер обозначают, привязываясь только к одной выносной линии (эта линия указывает, к какому именно отверстию этот размер относится). Чтобы убрать верхнюю выносную линию, необходимо перед окончательной фиксацией размера на панели свойств перейти на вкладку Параметры и отжать кнопку Отрисовка второй выносной линии. Далее из раскрывающегося списка Стрелка (для второй выносной линии) выбрать пункт Без стрелки. Как указать квалитет, было рассказано выше (разумеется, этот квалитет должен совпадать с тем, который указан на сборочном чертеже). Не забудьте установить флажок Включить возле поля со значением квалитета, чтобы он отобразился в размерной надписи.

Следующая группа размеров также создается с применением команды Линейный размер, только это уже не диаметральные, а действительно линейные размеры. Все отличие в их построении состоит только в установке в окне Задание размерной надписи переключателя Символ в положение Нет. Эти размеры включают:

• ширину колеса;

• расстояние от боковой поверхности диска до торца обода (указываются два размера с обеих сторон);

• обозначение параметров фаски отверстия под вал и фаски на краях обода. Поскольку в нашем колесе все эти фаски имеют одинаковые параметры (2,5 · 45°), то фаска обозначается один раз, но при этом на размере указывается, что таких фасок на колесе предусмотрено четыре (рис. 2.134).

Рис. 2.134. Размер фаски

Чтобы создать такой размер (см. рис. 2.134), после вызова окна настроек размерной надписи необходимо выполнить следующее.

1. В окне настроек размерной надписи возле поля Текст после нажать кнопку ґ45° для добавления соответствующего знака после номинала.

2. Нажать кнопку >> в правом нижнем углу окна Задание размерной надписи. После этого диалоговое окно увеличится и в правом верхнем углу появится поле Текст под размерной надписью, где следует ввести текст 4 фаски.

3. Нажать кнопку ОK и зафиксировать положение размерной надписи.

На чертеже колеса еще необходимо проставить радиусы скруглений в местах перехода диска в обод и ступицу. Для этого используйте команду Радиальный размер панели Размеры. Чтобы сформировать этот размер, достаточно просто указать дугу, радиус которой необходимо проставить. Однако на нашем чертеже все эти дуги имеют слишком маленький радиус, и стрелка размера (соответственно, и размерная надпись) не помещается в промежутке между центром скругления и опорной точкой радиального размера. По умолчанию система КОМПАС размещает этот размер вне дуги окружности, при этом дорисовывая дугу тонкой линией (рис. 2.135, а). Согласитесь, это выглядит не совсем красиво. Чтобы настроить положение стрелки и размерной надписи во время ввода размера (точнее, после указания дуги, но до окончательной фиксации размера), на панели свойств перейдите на вкладку Параметры. Из раскрывающегося списка Размещение текста выберите пункт Ручное и нажмите кнопку Стрелки изнутри. Теперь вы можете построить нормальный радиальный размер даже для самых маленьких дуг (рис. 2.135, б).

Рис. 2.135. Радиальный размер для дуг небольшого радиуса: простановка, предлагаемая системой по умолчанию (а), и вид после настроек (б)

Следующим шагом при оформлении будет простановка шероховатостей на чертеже (то есть допустимых значений микронеровностей поверхности изделия). Обозначение шероховатости вводится на чертеже для указания требований к качеству обработки той или иной поверхности изготовляемого изделия.

Как и позиции на чертеже, все знаки шероховатости можно проставить за один вызов команды Шероховатость (она также находится на панели инструментов Обозначения). Для формирования знака шероховатости сделайте следующее.

1. Выберите тип знака в группе кнопок-переключателей Тип на панели свойств.

2. При необходимости в специальном окне введите текст, который будет отображен на знаке шероховатости (рис. 2.136). Это окно вызывается щелчком на поле Текст панели свойств. Как правило, в данном окне вводится максимально допустимое (после чистовой обработки) среднее арифметическое отклонение профиля выступов и впадин поверхности изделия R_a.

Рис. 2.136. Окно ввода надписей знака шероховатости

3. Завершив ввод текста, укажите линию на чертеже, к которой будет привязано изображение знака шероховатости, после чего зафиксируйте сам знак в любой точке на этой линии.

Совет

Вы можете ввести значение шероховатости (R_a, R_z или R_max) без вызова окна Введите текст. Для этого щелкните правой кнопкой мыши на поле Текст панели свойств и из появившегося меню выберите необходимое значение. Это удобно еще и тем, что в меню присутствуют только нормализованные (допустимые) значения шероховатостей.

Используя команду Шероховатость, постройте знаки шероховатости следующим образом (рис. 2.137):

• по одному знаку шероховатости, указывающему, что поверхность не требует дополнительной обработки (кнопка Без удаления слоя материала

на панели свойств), на обеих сторонах диска;

Рис. 2.137. Простановка знаков шероховатости

• знак шероховатости Без указания вида обработки (кнопка

) со значением шероховатости 1,25 мкм (по шкале Ra) на линии зацепления;

• три знака шероховатости также без указания вида обработки, но с шероховатостью 3, 2 мкм на торцевых поверхностях колеса, а также на поверхности вершин зубьев;

• еще один знак шероховатости (1,25 мкм) на внутренней поверхности отверстия под вал в ступице колеса.

В деталировочных чертежах почти всегда обязательно должен быть знак неуказанной шероховатости. Он обозначает требуемую шероховатость для поверхностей изделия, для которых шероховатость не проставлена на самом чертеже. Знак неуказанной шероховатости размещается в правом верхнем углу чертежа.

Чтобы добавить этот знак на чертеж, выполните команду меню Вставка > Неуказанная шероховатость > Ввод. В появившемся окне Знак неуказанной шероховатости вы можете настроить внешний вид знака: выбрать его тип, ввести текст (значение шероховатости), а также добавить знак в скобках. Завершив настройку отображения знака неуказанной шероховатости, выполните команду меню Вставка > Неуказанная шероховатость > Размещение. По умолчанию знак размещается в верхнем правом углу листа чертежа (рис. 2.138), но при необходимости вы можете отредактировать его размещение, перетащив его за характерную точку.

Рис. 2.138. Знак неуказанной шероховатости

На чертеже колеса осталось проставить допуски форм и взаимного расположения поверхностей. Перед этим необходимо выбрать и обозначить базу на чертеже, поскольку все отклонения проставляются с привязкой к конкретной базе.

В качестве базовой поверхности выберем отверстия под вал в колесе. Нажмите кнопку База на панели Обозначения, щелкните на линии, обозначающей поверхность отверстия в разрезе, после чего зафиксируйте положение знака базы. Текст вводить не нужно, так как система автоматически установит буквенное обозначение базы (в нашем случае – А, поскольку никаких других баз, вырезов, разрезов или линий выносок на чертеже нет). Теперь можно проставлять допуски формы и расположения.

В качестве примера рассмотрим простановку допуска радиального биения поверхности зубьев колеса.

1. Нажмите кнопку Допуск формы на панели Обозначения. На панели свойств щелкните на кнопке Создание таблицы в полуавтоматическом режиме

Откроется окно, позволяющее сформировать и заполнить таблицу допуска (рис. 2.139).

Рис. 2.139. Диалоговое окно Обозначение допуска

2. Из раскрывающегося списка Знак окна Обозначение допуска выберите значок, обозначающий допуск на биение. В текстовом поле области Числовое значение введите величину допуска, а в области База 1 введите обозначение базы, относительно которой указывается допуск. При помощи кнопки, которая находится под текстовым полем с обозначением базы, вы можете вызвать окно со списком всех доступных баз в документе.

Совет

Величина допуска, которая задается в таблице, должна быть согласована со стандартами. Вместо того чтобы вводить ее вручную, вы можете вызвать меню с перечнем всех стандартных значений, дважды щелкнув кнопкой мыши на текстовом поле в области Числовое значение.

3. Сформировав таблицу допуска, укажите точку ее привязки на чертеже. После этого необходимо создать стрелку, указывающую на поверхность, к которой данный допуск относится. Для этого щелкните на кнопке Ответвление со стрелкой

на панели специального управления. Создайте стрелку, привязав ее начало к одной из точек на контуре таблицы, а указатель зафиксировав на поверхности, для которой проставляется допуск биения.

4. Для фиксации допуска нажмите кнопку Создать объект.

5. Аналогично выполните допуск торцевого биения колеса (обозначение и база те же, а величина допуска – 0,08).

Созданные обозначения допусков биения поверхностей показаны на рис. 2.140.

Рис. 2.140. Допуски форм и размещения поверхностей

Выполните еще один допуск формы, а именно допуск параллельности боковых поверхностей колеса. Он не требует привязки к базе, поэтому ее обозначения нет в таблице. Параллельность проверяется для двух поверхностей, так что таблица допуска привязывается к одной из них (рис. 2.141). Чтобы указать опорную (базовую) поверхность после создания ответвления со стрелкой, нажмите кнопку Ответвление с треугольником

и постройте его так же, как и стрелку.

Рис. 2.141. Допуск параллельности поверхностей

Используя полученные навыки, попробуйте самостоятельно проставить размеры, шероховатости, допуски форм и размещения поверхностей для профиля отверстия в колесе (рис. 2.142).

Рис. 2.142. Размеры, шероховатость и допуски профиля отверстия в ступице колеса

На деталировочных чертежах зубчатых колес всегда размещают таблицу параметров колеса. Создадим ее.

Нажмите кнопку Ввод таблицы на панели Обозначения. Укажите точку привязки верхнего левого угла таблицы на чертеже (сама таблица должна размещаться в правой части чертежа, прямо под знаком неуказанной шероховатости), задайте количество столбцов равным 3, а количество строк – 9. После этого, перетаскивая границы между столбцами, отрегулируйте ширину столбцов так, чтобы первый был самим широким, а другие два поменьше. Заполните таблицу различными расчетными данными (модуль, количество зубьев, делительный диаметр и пр.). Пример этой таблицы вы можете посмотреть в файле _ЗУБЧАТОЕ КОЛЕСО.cdw (находится в папке Examples\Глава 2\Редуктор цилиндрический прилагаемого к книге компакт-диска), который содержит описанный деталировочный чертеж. Набор этих данных может отличаться от рассмотренного в примере. После окончательного заполнения таблицы параметров выделите ее и при помощи инструмента Сдвиг панели Редактирование отредактируйте ее размещение так, чтобы ее правая граница совпадала с правой границей листа чертежа.

И последнее, что осталось добавить в этот чертеж, – это технические требования.

Выполните команду меню Вставка > Технические требования > Ввод. Откроется окно нового текстового документа, где вы можете набрать текст технических требований. Например:

1. Формовочные уклоны 3°.

2. Радиусы округлений R2max.

3. Неуказанные предельные отклонения размеров: валов h14, отверстий H14, других IT14/2.

Набрав технические требования, сохраните их и закройте окно текстового редактора КОМПАС-График. Для редактирования размещения технических требований на чертеже воспользуйтесь командой Вставка > Технические требования > Размещение.

На этом все. Учебный пример создания деталировочного чертежа (рис. 2.143), а с ним и весь раздел, посвященный практическому черчению, окончен.

Рис. 2.143. Деталировочный чертеж зубчатого колеса

В завершение практического раздела данной главы я решил добавить еще один параграф, описывающий способы построения графиков всевозможных функций в системе КОМПАС-График. Этот вопрос неоднократно поднимался пользователями во время работы с программой, причем многие из них даже не подозревали о заложенной в КОМПАС-График возможности построения функций по их уравнениям.

Специально для этой цели в системе есть отдельное приложение – библиотека FTDraw, которую вы можете найти в разделе Прочие менеджера библиотек. Библиотека позволяет выполнять следующие действия (рис. 2.144):

• строить графики функциональных зависимостей в декартовых координатах;

• строить графики функций в полярных координатах;

• строить графики по загруженным табличным данным (взятым, например, из табличного редактора Excel).

Рис. 2.144. Библиотека FTDraw

После запуска библиотеки в менеджере откроется ее меню, состоящее из двух команд: Библиотека построения графиков FTDraw и Простейший математический калькулятор. Нас, разумеется, больше интересует первая команда. После двойного щелчка на ней откроется главное окно данной библиотеки (см. рис. 2.144), в котором вы можете выбрать подходящий вам способ построения графиков.

Внимание!

Перед тем как запускать библиотеку, обязательно создайте (или сделайте активным) чертеж или фрагмент.

Давайте рассмотрим пример построения графика какой-либо сложной функции в декартовых координатах. Предположим, что рассматривается функция вида y(x) = 4vx + 3cos(x) + 2ln(x) в диапазоне от 0,1 до 100. Щелкните на первой из больших квадратных кнопок главного окна библиотеки, чтобы перейти в режим построения графиков в декартовых координатах. В результате перед вами откроется новое окно (рис. 2.145), в котором необходимо задать уравнение, по которому будет строиться график, а также параметры построения.

Рис. 2.145. Построение графиков функций в декартовых координатах

По умолчанию в поле для введения функции стоит Sqrt(x), что означает, что система настроена на построение графика y(x) = vx. Данная утилита имеет весьма несложный синтаксис, к тому же вы всегда можете воспользоваться подсказкой при выборе нужной функции, щелкнув правой кнопкой мыши в поле, где нужно вводить формулу (рис. 2.146).

Рис. 2.146. Подсказка для выбора и вставки функций

Пользуясь приведенными подсказками и клавиатурой, введите в поле для функций следующую строку: 4*Sqrt(x)+3*Cos(x)+2*Ln(x). После этого в полях Пределы изменения Х задайте нужный диапазон, а в поле Количество точек установите значение 50. Нажмите кнопку Указать положение базовой точки графика

после чего щелкните в точке, где планируете поместить начало координат создаваемого графика. После задания точки система вернется к окну задания функциональных зависимостей, в котором теперь должна активироваться кнопка Построить график

Щелкните на этой кнопке, затем нажмите OK, чтобы завершить построение. Если вы все сделали правильно, в результате должен получиться график, показанный на рис. 2.147.

Рис. 2.147. График функции в декартовых координатах

В качестве еще одного примера приведу порядок построения графика в полярных координатах. Для рассмотрения возьмем несложную и достаточно известную спираль Архимеда, уравнение которой в полярных координатах имеет вид r = kj, где k – произвольный коэффициент, отличный от 0.

Запустите вновь библиотеку FTDraw и нажмите вторую справа большую кнопку, запустив режим построения графиков в полярных координатах. В строке для формул введите значение 2*Х, диапазон задайте от 0 до 20*Pi, а количество точек установите равным 200 (рис. 2.148).

Рис. 2.148. Построение графика функции в полярных координатах

После того как вы укажете начальную точку для построения, нажмите по очереди кнопки Построить график и ОK. В результате вы получите архимедову спираль, построенную на фрагменте в системе КОМПАС-3D (рис. 2.149).

Рис. 2.149. Архимедова спираль

Эта глава была полностью посвящена плоскому черчению в среде КОМПАС-3D. Ее условно можно разделить на две большие части: теоретическую и практическую.

Первая, теоретическая, начинается с описания инструментальных средств, предназначенных для создания и редактирования простейших геометрических объектов в графических документах системы. Часть команд и функций, которые наиболее часто применяются при практическом черчении, сопровождается небольшими примерами. Вкратце рассмотрены вопросы, касающиеся создания пользовательских стилей линий и штриховок.

В следующем разделе описаны возможности, предлагаемые системой для простановки размеров и обозначений на чертежах. Рассмотрены команды для построения всех типов размеров (линейного, диаметрального, радиального, размера высоты), а также для создания различных конструкторских обозначений (баз, шероховатости, отклонений и т. п.).

Завершает теоретическую часть раздел, посвященный общим вопросам работы с главным графическим документом КОМПАС-3D – чертежом. Приведена информация об оформлении чертежей (выборе, применении, редактировании основных надписей), работе с многолистовыми чертежами, а также более подробно рассказано о видах и слоях. В конце приведен пример создания ассоциативного чертежа с уже готовой 3D-модели.

Вторая часть главы демонстрирует приемы и секреты практического черчения. В ней приведены два примера, иллюстрирующие применение чертежно-графического редактора КОМПАС-График для создания и оформления конструкторской документации.

Первый пример – разработка сборочного чертежа одноступенчатого цилиндрического косозубого редуктора по реальным расчетным данным, состоящего из двух проекционных видов. Приведено достаточно подробное описание разработки, сопровождающееся большим количеством рисунков. Этот пример очень полезен для практического освоения работы со слоями и видами, в нем раскрываются особенности использования наиболее популярных команд. Кроме того, излагается методика построения сложных чертежей, включая организацию поддержки проекционной связи между всеми видами изображения, оптимальный выбор количества слоев и видов для удобства последующего редактирования. Достаточно подробно описывается использование вспомогательной геометрии.

Второй пример – построение чертежа детали зубчатого колеса, взятой из только что спроектированного редуктора. В этом примере детально рассказано об оформлении конструкторских чертежей, в частности, о создании всех обязательных элементов деталировочного чертежа (проставления шероховатостей, допусков формы, размещения поверхностей, заполнения технических требований и т. п.).

Файлы всех примеров главы находятся на компакт-диске, прилагаемом к книге, в папке Examples\Глава 2.
