Константин Иванов

Кулеры под LGA1156

Если собирать новый высокопроизводительный компьютер за разумные деньги, то платформа i5 с сокетом LGA1156 будет одним из самых лучших вариантов — это мы уже выяснили (http://www.computerra.ru/terralab/platform/479601/). Сегодня же будем определять, какой кулер под эту систему наиболее эффективен, т. к. стандартный «боксовый» вариант не устраивает ни по качеству охлаждения, ни по шумовым характеристикам, ведь процессору для раскрытия потенциала разгон очень даже не помешает.

Страничка продукта (http://www.noctua.at/main.php?show=productview&products_id=34&lng=en&set=1)

Совместимость с сокетами Intel: LGA1366, LGA1156, LGA775

Совместимость с сокетами AMD: AM2, AM2+, AM3

Кулер: 6 трубок, 6 мм; 2x42 пластины

Материал: никелированная медь (подошва, трубки); алюминий (радиатор)

Вентиляторы: NF-P14 FLX (140 мм, 1200 об/мин, 13,2 — 19,6 дБА); NF-P12 (120 мм 1200 об/мин, 12,6 — 19,38 дБА)

Тип разъёма: 4-контактный (PWM)

Габариты (ВхШхГ): 16х14х15.8 см

Вес (без вентиляторов): 1070 г (900 г)

Время наработки на отказ (MTTF): 150000 ч

Гарантия: 6 лет

Цена: $85

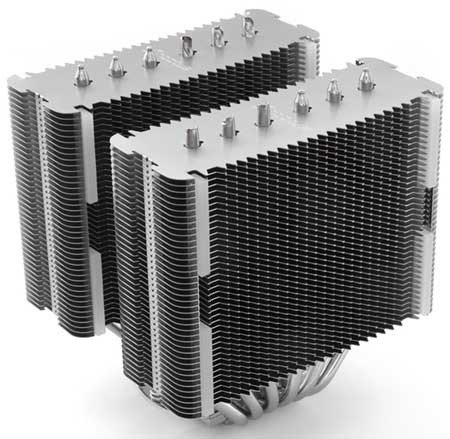

Концепция «две башни вместо одной» — не нова и активно продвигается лидерами кулеростроения.

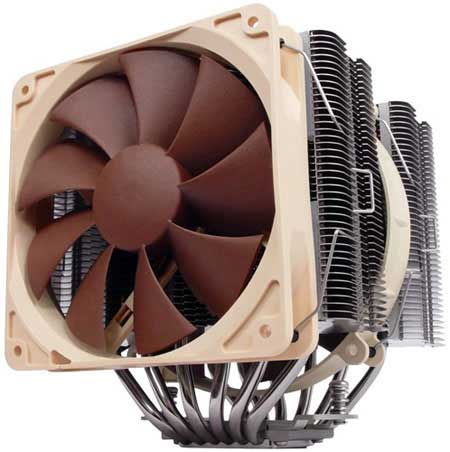

Наиболее известная модель, исполненная в этой концепции — Thermalright IFX-14. Наверняка австрийцы именно в ней черпали вдохновение, создавая своего флагмана NH-D14. И, поскольку на достигнутом останавливаться не комильфо, внедрили поддержку 140 мм вентилятора NF-P14 FLX, тоже, кстати, новейшего.

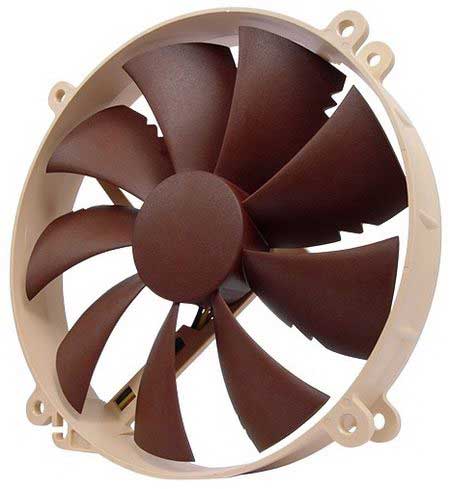

Автору обзора он напомнил колесо от телеги, тем паче что выполнен в коричневых тонах. Девять лопастей имеют знакомые патентованные зазубрины, а вот крышка, закрывающая ротор вентилятора, получила апгрейд — обычную сменила металлическая. Плавный запуск электродвигателя и автоматическое распределение смазки внутри подшипника качения продлевают срок службы до 150000 часов — вечность по компьютерным-то меркам.

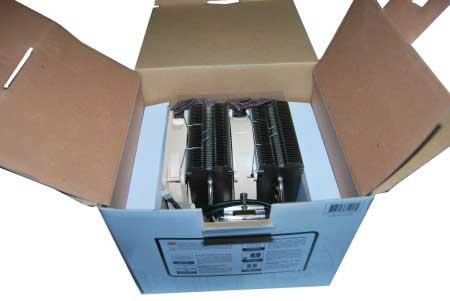

Ну а первой встречает пользователя белая, я бы даже сказал, праздничная коробка.

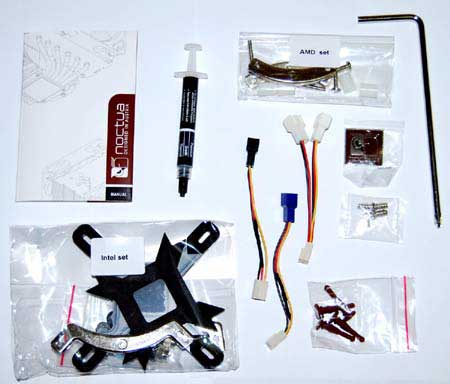

Два вентилятора уже на своих местах, кроме них в комплектации имеются:

— крепления под сокеты (в раздельных пакетиках для Intel и AMD);

— «угловая» отвертка;

— 4 силиконовые втулки и 4 самореза;

— переходник 4pin-3pin;

— два провода-«реобаса» для уменьшения оборотов вращения лопастей вентилятора;

— термопаста NT-H4;

— металлическая наклейка с логотипом.

Втулки и саморезы понадобятся, если один из вентиляторов не использовать совместно с кулером, а применить, допустим в качестве корпусного.

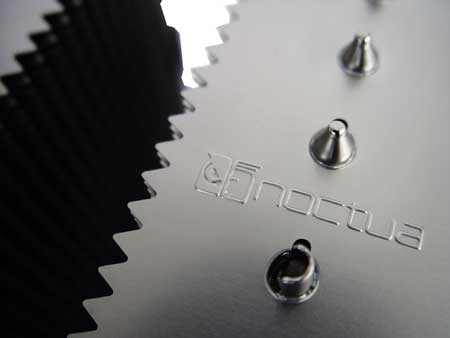

В конструкции кулера ничего особо сложного нет: 6 тепловых трубок плотно прилегают к подошве, пронизывают каждую из башенок и почти равномерно распределены по поверхности. Профиль пластин остро-зубчатый, в этом смысле изделие Noctua «впереди планеты всей», т. к. именно такая геометрия уменьшает сопротивление воздуху, повышая охлаждаемость и снижая шум.

Поверхность подошвы, по традиции, не зеркальная. Один из четырех краёв немного утоплен.

Впрочем, современные термопасты нивелируют подобную разницу (что видно по отпечатку) и особо заморачиваться не стоит.

В пресс-релизах и новостях можно прочитать, что благодаря «супер-пупер» вентиляторам работа девайса практически бесшумна. На самом деле это не так, на высоких скоростях кулер довольно-таки шумный, даже днём и в закрытом корпусе. Снижение оборотов с помощью U.L.N.A.-переходников до 750 и 900 об/мин действительно делают работу бесшумной, всё что выше — в ночной тиши ощутимо.

Установка кулера так же проста, как в случае предыдущей модели — Noctua NH-U12P SE1366 (http://www.computerra.ru/terralab/platform/442329/).

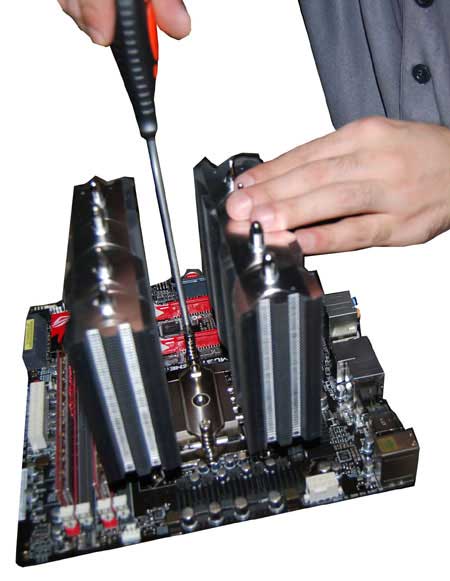

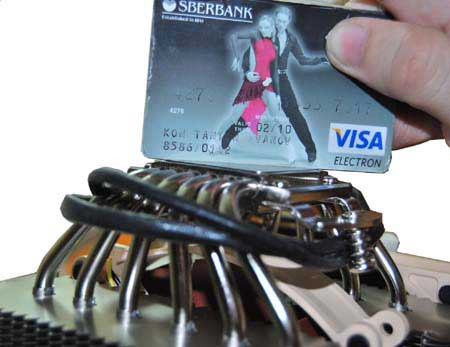

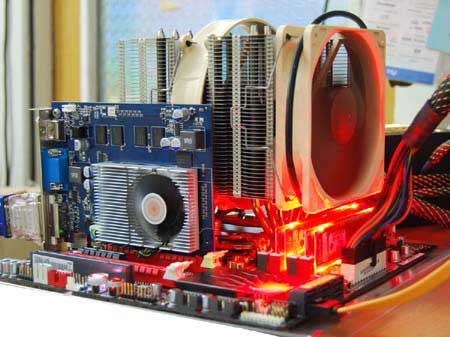

Расстояние между башнями упрощает финальную процедуру затягивания винтов. После сборки можно убедиться, что радиатор приподнят и никак не помешает элементам системной платы, а вот второй 120 мм вентилятор придется снять, если, например, использовать модули памяти с высокими радиаторами.

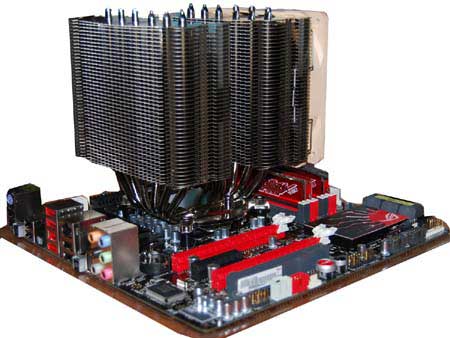

Noctua NH-D14 смотрится великолепно.

Чем-то напоминает древний корабль Аргонавтов с парусом. Вот точно — настоящий флагман.

Страничка продукта (http://www.cogage.com/a_page/cpu_cooler/arrow/product_cpu_cooler_arrow.html)

Совместимость с сокетами Intel: LGA1366, LGA1156, LGA775

Совместимость с сокетами AMD: нет (опционально)

Кулер: 4 трубок, 8 мм, 2x55 пластин

Материал: никелированная медь (подошва, трубки); алюминий (радиатор)

Вентилятор: COGAGE CGG-1212PSL (120 мм, 1000–1800 об/мин)

Совместимость с вентиляторами: 120x25, 140x25, 130x38 мм

Тип разъёма: 4-контактный (PWM)

Габариты (ВхШхГ): 16х12.3х14.7 см

Вес с вентилятором: 825 г

Цена: $65

Мы уже писали (http://www.terralab.ru/terralab/platform/442329/), что COGAGE — это новый бренд от Thermalright под которым будут выпускаться несколько облегчённые в плане технологичности и, разумеется, цены изделия.

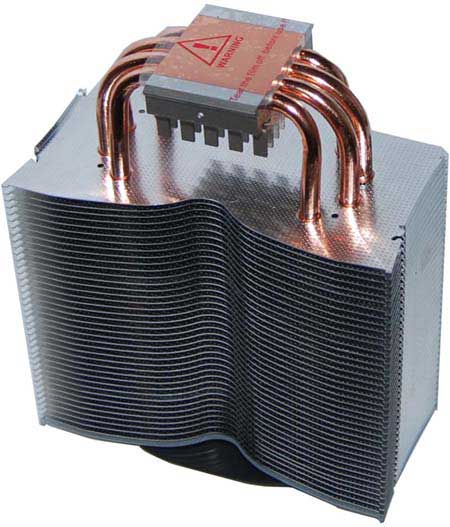

Так вот COGAGE Arrow — это ни что иное, как облегчённая версия Thermalright IFX-14.

Что интересного в этой версии относительно Noctua NH-D14 — можно использовать их с «толстыми» 38 мм вентиляторами, обладающими высоким статическим давлением и более быстрым вращением крыльчатки (до 4800 об/мин и выше), что уже расширяет диапазон его применения, например, для промышленного использования в условиях высоких температур. Вместе с этим, кулер оказался немного компактнее по глубине и ширине.

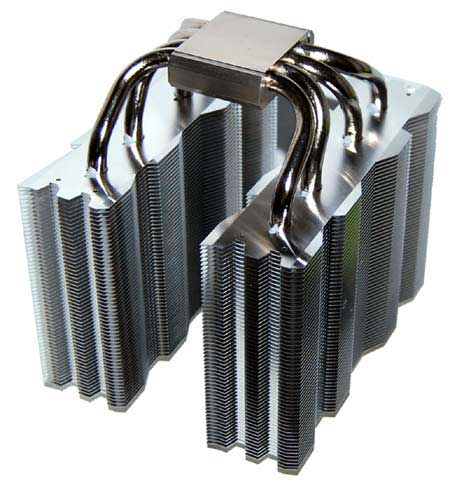

Однако площадь охлаждающей поверхности вряд ли меньше, т. к. число пластин побольше. Тепловых трубок не 6, а 4, но диаметр увеличен с 6 до 8 мм. Вот будет интересно сравнить в тесте — кто кого!

Вентилятор в комплекте один, и располагать его лучше посредине, хотя конструкция позволяет увеличить число «карлсончиков» до трёх.

Габариты Arrow, число и диаметр трубок совпадают с IFX-14. Число пластин на одну больше, а форма профиля несколько упрощена, уже нет таких «фигуристых» вырезов. В комплекте с Arrow есть вентилятор, но нет дополнительного радиатора HR-10 для охлаждения сокета с обратной стороны системной платы. С IFX-14 ситуация была другая.

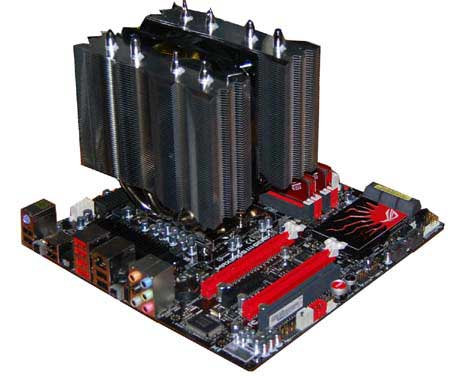

Крепление у кулера точно такое же, как и у Thermalright SI-128 SE (http://www.computerra.ru/terralab/platform/373171/), но есть одна неприятность — инженеры оставили зазор между обратной стороны системной платы и беклейтом, поэтому в срочном порядке пришлось искать что-то типа твердой пластины-подложки, т. к. только в этом случае крепление стало жёстким и кулер не шатался туда-сюда.

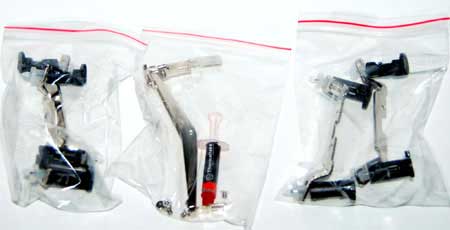

Ещё надо отметить, что набор креплений для процессоров AMD нужно приобрести отдельно. Основание кулера практически идеальное, на этот раз обошлось без выпуклостей, которыми «славятся» многие модели от Thermalright.

Минимальное число оборотов 120 мм вентилятора за минуту — 1000. Это многовато, т. к. для тихой работы нужно 850–900 rpm. Однако при использовании реобаса (http://www.computerra.ru/terralab/platform/425226/) можно снизить штатные значения, так что тут особой проблемы нет.

Страничка продукта (http://www.gelidsolutions.com/products/index.php?lid=2&cid=12&id=46)

Совместимость с сокетами Intel: LGA1366, LGA1156, LGA775

Совместимость с сокетами AMD: 754/ 939/ 940/ AM2/ AM2+/ AM3:

Кулер: 4 трубок

Материал: никелированная медь (подошва, трубки); алюминий (радиатор, подошва)

Вентилятор: 120 мм, 750 — 1500 об/мин, 12–25,5 дБА

Тип разъёма: 4-контактный (PWM)

Габариты (ВхШхГ): 15.3х7.4х12.5 см

Вес с вентилятором: 645 г

Время наработки на отказ (MTTF): 50000 ч

Гарантия: 5 лет

Цена: $38

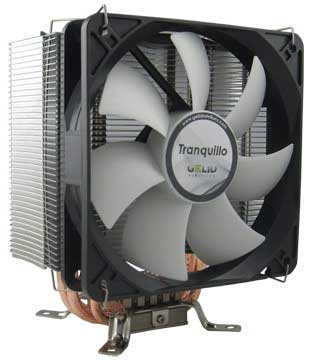

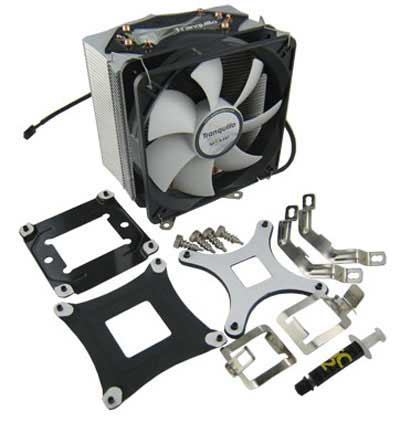

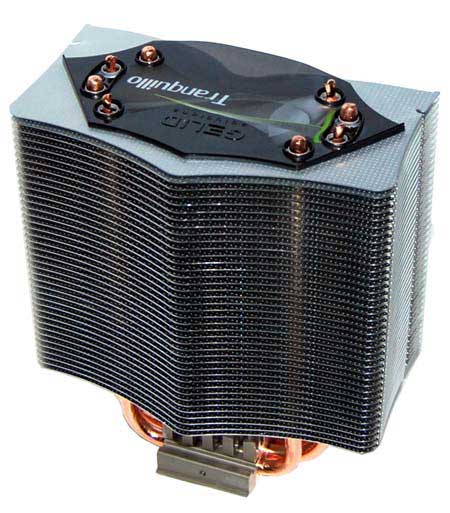

Творение компании Gelid потрясает, прежде всего, всесокетной поддержкой.

Этот кулер подойдет к любому процессору, что был и есть в продаже последние 2 года. И ещё один приятный бонус — тюбик с термопастой GELID GC-2. Конечно, в комплекте нет лопаточки, да и объём невелик, но всё равно приятно. Компания молода, и перед нами, собственно, первый её кулер «башенного типа». К сожалению, новинку нельзя назвать прорывной, перед нами если не бюджетник, то середнячок чистой воды.

Подошва медная только в месте сопряжения с процессором.

Сопряжение, кстати, не монолитное, с зазором. Четыре медные трубки, пронизывающие радиатор с правой и левой стороны, сосредоточены кучно, а это плохо — покрытие неравномерное. Ну хотя бы с точки зрения внешности разработчик постарался — радиатор имеет форму раскрытой книги (напоминает знаменитое высотное здание на Кудринской площади в Москве).

Венчает творение швейцарских дизайнеров симпатичный пластиковый козырёк. Сильные стороны кулера — компактные размеры и относительная малошумность в работе. Имея высоту в 15.3 см он влезет почти в любые Middle-корпуса. Подключённый к системной плате вентилятор вращается на скорости 750-1500 об/мин, и в закрытом корпусе его практически не слышно. Забегая вперед, отметим, что если вы не увлекаетесь разгоном, то для вас это одно из лучших решений в плане шум/производительность за небольшие деньги.

Ещё одна интересная новинка сезона — Titan Fenrir (http://www.computerra.ru/terralab/platform/394788/) в праздничной, рождественской раскраске.

Останавливаться на подробном описании характеристик смысла нет — ничего нового по отношению к продукту, уже рассмотренному нами в начале года, не появилось. А вот на внешность стоит обратить внимание.

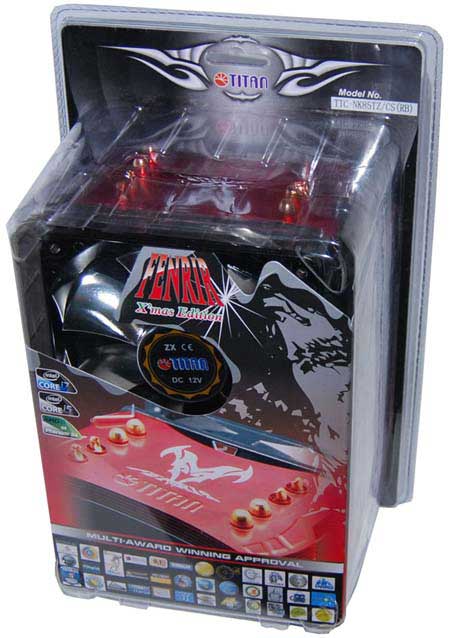

Уже сама коробка выглядит празднично — в красных тонах, на ней появилось изображение того самого Фенрира — мифологического волка. Мы скромно порадовались наличию логотипа нашей компании в ряду наград многих СМИ — тоже, знаете, приятно.

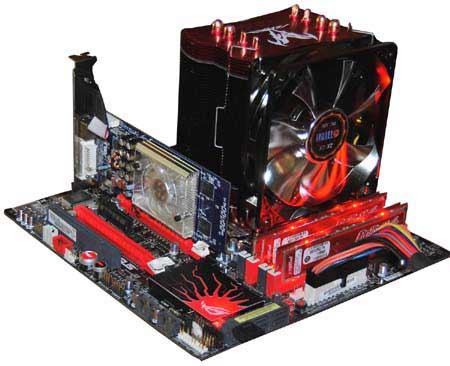

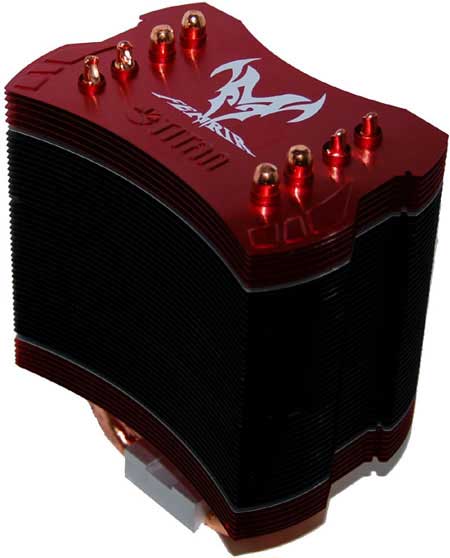

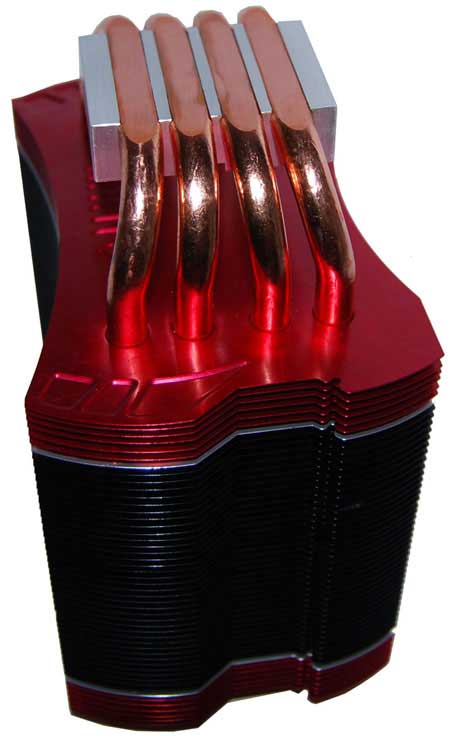

Ну а главное конечно — это эксклюзивный внешний вид кулера. X'Mas модель как слоёный пирог — сверху и снизу пронизан красными радиаторами, далее идет стальная каёмка, а в середине бархатно-чёрные пластины.

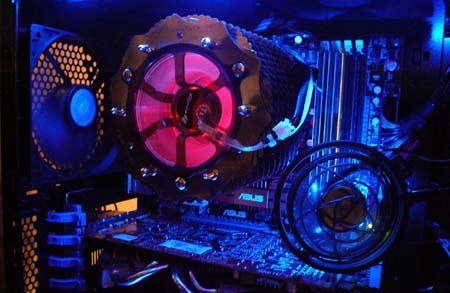

В сочетании с толстыми золотистыми пластинами смотрится великолепно, изысканно и в то же время не игрушечно. С точки зрения моддинга — полный порядок.

Что ещё хорошо — в новом облачении модель, подобно Gelid Tranquillo обладает всесокетной поддержкой, включая LGA 1156.

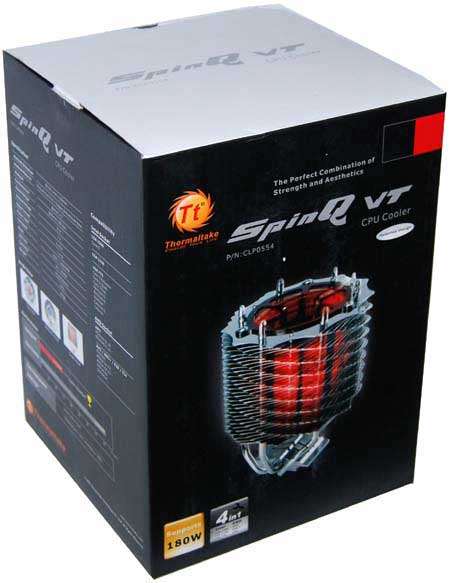

Ещё одна реинкарнация уже известной модели (http://www.computerra.ru/terralab/platform/417278/) никакого отношения к Рождеству не имеет — разработчик, на первый взгляд, всего лишь изменил подсветку с синей на красную.

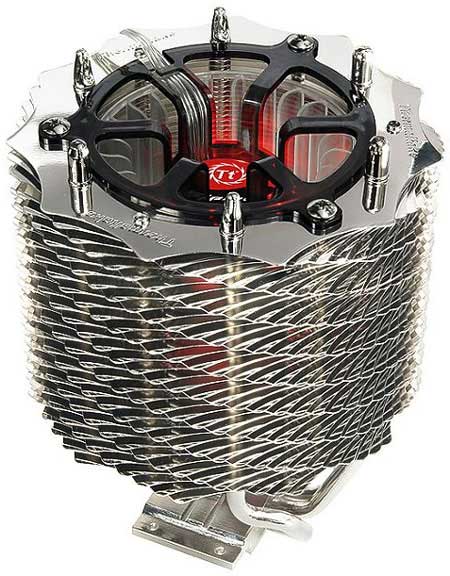

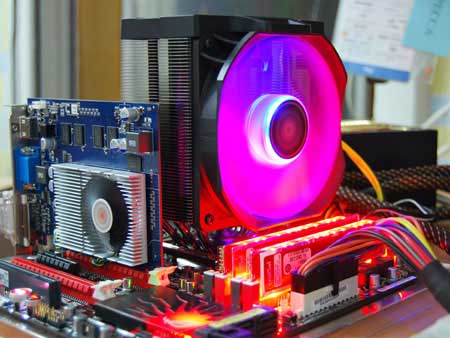

Однако, если оригинальный SpinQ имел горизонтальное ориентирование относительно системной платы, то на этот раз инженеры Thermaltake решили применить вертикальное решение, стало быть теперь у нас не ракета, которая облетает планету, а ракета, стоящая на старте.

Число трубок осталось неизменным — их шесть, но теперь они отходят не с одной стороны подошвы, а с двух, что, теоретически, должно способствовать лучшему охлаждению. Правда обнаружился другой недостаток — теперь воздух от кулера не обдувает околосокетное пространство.

Частота вращения турбины-вентилятора осталась неизменной — 1000–1600 об/мин, никуда не делался и регулятор скорости. Из нового — появилась поддержка Socket LGA1156.

При этом сохранилась «боксовая» система крепления — на радость тем, кто не любит возиться с бэкплейтами.

Тестовая система

— Системная плата: ASUS Maximus III GENE (LGA1156), BIOS 1105

— Процессор: Intel Core i5-750 2,66 ГГц @ 4,13 ГГц

— Термоинтерфейс: GELID GC-Extreme (TC-GC-03-A) (http://www.computerra.ru/terralab/platform/474015/)

— Память: 2x2 Гб Crucial Ballistix Tracer 240-pin DIMM DDR3 (http://www.computerra.ru/terralab/platform/488079/)

— Реобас: Scythe Kaze Server

— Блок питания: Enermax ECO80+ 620W EES620AWT

— ОС: Windows 7 Corporate 64 Bit, LinX 0.6.0.2, Everest 5.30.1954

— Температура в комнате: 25–25.5 C, стенд открытый

Мы не могли забыть про один из лучших кулеров 2009 года — Zalman CNPS10X Extreme (http://www.computerra.ru/terralab/platform/453006/), так что он тоже включён в тестирование.

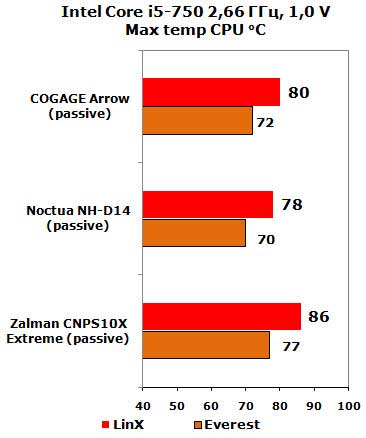

Для самых монструозных и ведущих кулеров индустрии — Noctua NH-D14, COGAGE Arrow, Zalman CNPS10X Extreme — мы придумали испытания без участия вентиляторов, чтобы проверить, можно ли их использовать как пассивные бесшумные решения.

Для начала мы не стали разгонять процессор, оставив частоту на уровне 2.66 ГГц, убрали автоматический разгон (Turbo Boost), который производит системная плата на основе i5-платформы, а также зафиксировали CPU-напряжение на уровне 1,0 V, что достаточно для поддержки стабильности питания.

Наши подопечные справились с заданием, при этом модели Noctua и COGAGE ощутимо вырвались вперед. Всё же разнесение башен даёт благоприятный результат. Если вы, используя процессор i5, не балуетесь разгоном, советуем зафиксировать напряжение на уровне 1.0 V — вас приятно удивит низкая температура. Ну и мы лично доказали, что с современным процессором можно вполне организовать пассивную работу, только не забудьте о важности хорошей термопасты (http://www.computerra.ru/terralab/platform/474015/).

Что касается других кулеров — в пассивном режиме они не слишком порадовали результатами: это либо 98 градусов и троттлинг, либо авто-выключение системы.

Достаточно немаленькое количество пользователей всё же разгоняет процессоры. Мы последовали их примеру и произвели оверклокинг до 4.13 ГГц (на 55 %), повысив вольтаж до комфортных для этой частоты 1,3 В. Каждый из тестов мы проводили по 40 минут.

С тестом плохо справился только Thermaltake SpinQ VT. Тонкие тепловые трубки, турбинный тип вентилятора, малые площади пластин радиатора делают своё чёрное дело. В лидеры вырвался COGAGE Arrow, но за счёт чего? За счёт вентилятора, работающего на шумных 1800 rpm. То есть настоящий царь горы это, безусловно, Noctua NH-D14, хотя, как мы уже отмечали, его работу малошумной не назовешь.

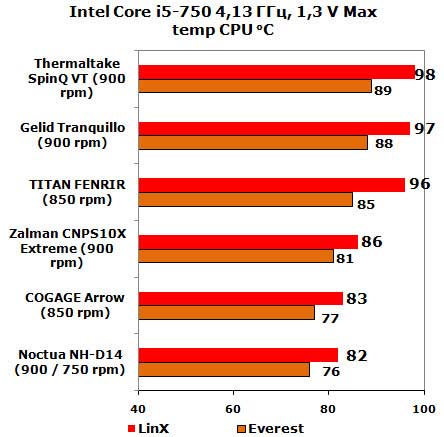

А теперь посмотрим, как справятся наши подопечные с LinX-тестом в тихом режиме. С помощью реобаса Scythe Kaze Server снижаем обороты крыльчатки вентиляторов до такого уровня, чтобы шум не был различим даже ночью.

Все кулеры прошли тест, не вызвав троттлинга, однако трое из них это сделали это особенно хорошо. Наконец-то мы узнали истинного лидера — Noctua NH-D14 — именно этот кулер в тихом режиме — лучший. COGAGE Arrow и Zalman CNPS10X Extreme также заслуживают похвалы. Эти модели имеют большой запас прочности, чтобы служить верой и правдой в компьютере, пользователь которого желает обладать тихой и мощной системой.

Что касается прочих моделей, то их также можно использовать для создания тихого ПК с разогнанными компонентами, ибо реальная нагрузка (игры, видеокодирование) обычно всё-таки ниже, чем в Everest или, тем более, в LinX.

Noctua NH-D14 — лучший кулер нашего тестирования. Рекомендуется для бескомпромиссных пользователей, которым нужен и разгон без ограничений, и тихая, почти бесшумная работа. В плюсах также богатейшая комплектация с двумя вентиляторами и всеми аксессуарами.

COGAGE Arrow (Thermalright) стоит на $20 дешевле, чем Noctua NH-D14, а результаты отличаются не сильно. Модель предназначена для энтузиастов, которые, если их не устроит штатный, подберут вентилятор самостоятельно. Фанатам AMD нужно помнить, что крепления докупаются отдельно.

Gelid Tranquillo — отличная бюджетная модель для тех, кто не «страдает» манией разгона и при это желает получить тихий кулер.

TITAN FENRIR X'Mas edition «Новогодний» — модель создающая новогоднее настроение. В принципе, кулер может использоваться с разогнанным процессором, при этом модель требует реобаса, чтобы снизить обороты вентилятора до неслышных 850 rpm. В комплекте есть переходник, обеспечивающий понижение до 1300 rpm, чего для любителей тишины явно недостаточно.

Thermaltake SpinQ VT (CLP0554) — очень красивый кулер, но не для тех, кто любит оверклокинг. Хорош для штатной работы процессора. В корпусе с прозрачной стенкой смотрится очень эффектно.
