1. Реконструкция скорпиона и баллисты (23, 4) с объяснением чертежа.

2. Карта фракийских областей по данным Аммиана Марцеллина (21, 8).

3. Карта Египта по данным Аммиана Марцеллина (22, 16).

4. Карта похода имп. Юлиана в Персию.

5. Карта Азии по Птолемею. {560}

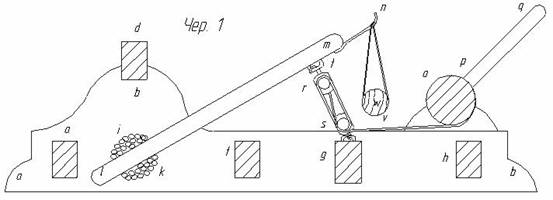

Рис. 1 – продольный разрез орудия.

а – один из двух продольных брусьев.

b – горбообразное утолщение бруса.

d – поперечное скрепление параллельных брусьев.

а f g h – такие же скрепления внизу орудия.

1 m – вертикально стоящее дышло.

i k – канат из жил, продетый через отверстия в горизонтальной подставке и представляющий собой как бы пружину, которая держит дышло в вертикальном положении.

m n – железный крючок на конце дышла.

n v – праща, укрепленная на крючке.

w – снаряд, положенный в пращу.

rs – два блока, из которых один зацеплен за дышло, а другой соединен с горизонтальной подставкой орудия.

o – вал, на который наматывается канат, стягивающий блоки r s.

p q – рычаг, при помощи которого происходит наматывание каната.

Когда дышло стянуто вниз и доведено почти до горизонтального положения, канонир сбивает блок с крючка t; дышло освобождается и быстро принимает вертикальное положение, вследствие чего из пращи вылетает камень. {561}

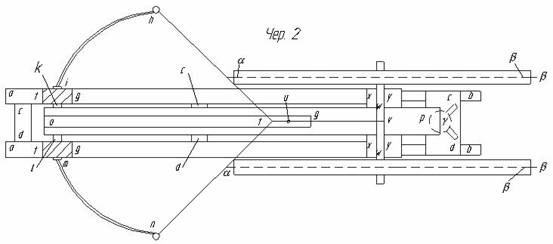

Рис. 2 – вид орудия сверху.

а b – два параллельных деревянных бруса.

с, d, с, d – поперечные скрепы этих брусьев.

fg – два вертикальных столба в передней части орудия, установленные на горизонтальной подставке.

h i k 1 m n – железная полоса, пропущенная через вертикально стоящие столбы; в этой своей части – 1m – она имеет цилиндрическую поверхность.

op – деревянное дышло, через которое в переднем его конце пропущена железная полоса – 1k.

og – полуцилиндрическое углубление в дышле, в которое кладут стрелу.

? – винт, на который опирается задняя часть дышла (см. рис. 3).

htn – тетива, стягивающая концы железной полосы.

u – крючок, за который зацеплена тетива посередине.

uv – канат, прикрепленный к крючку.

ww – вращающаяся ось, на которую наворачивается канат.

?? – вертикально установленные колеса, при помощи которых наворачивается канат, оттягивающий тетиву до определенного места.

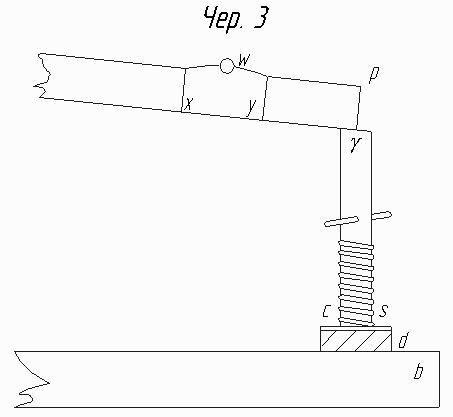

Рис. 3 – задняя часть баллисты, вид сбоку.

b – подставка орудия.

? – столб с винтообразной нарезкою, вращая который направо или налево, можно изменять положение дышла.

Когда высвобождают тетиву из-под крючка, она выбрасывает стрелу, лежащую в углублении дышла.

Приведенные чертежи не могут претендовать на то, что в них точно угадан вид орудий, столь неясно и кратко описанных Аммианом Марцеллином. {563}
