    • СУДОВЫЕ РАДИОЛОКАТОРЫ ДЛЯ МАЛОМЕРНОГО ФЛОТА

    При плавании в условиях ограниченной видимости – ночью, в тумане, в дожде – существует реальная опасность столкновения с судном или каким-либо надводным препятствием. Для обеспечения безопасности плавания в таких условиях на судах используются специальные приборы – радиолокаторы или, по-английски, радары (аббревиатура фразы «Radio Detecting and Ranging – радиообнаружение и измерение дальности»).

    Радиолокаторы впервые появились на судах и военных кораблях и в годы Второй Мировой войны и первоначально использовались для обнаружения воздушных и надводных целей. Обладая высокими по тем временам возможностями, они, тем не менее, оказались не востребованными гражданским флотом – громоздкие и недостаточно надежные, они занимали слишком много места на транспортных и пассажирских судах и, главное, требовали для их эксплуатации достаточно большого количества специально обученного персонала.

    Окончательно судовой радиолокатор прописался в ходовой рубке гражданских судов после освоения диапазона волн длиной 3 см, применение которых позволило резко сократить размеры антенн и приемо-передающих устройств, и появления новых, надежных электронных компонентов, существенно повысивших надежность радара и предельно упростивших его эксплуатацию. Однако возможность их установки на относительно небольшие суда появилась лишь после широкого внедрения микроэлектроники, в первую очередь, твердотельных сверхвысокочастотных приборов, микропроцессоров и больших жидкокристаллических матриц (экранов), позволившим, в сочетании с современными методами обработки сигналов, получить компактные, надежные, экономичные и удобные в эксплуатации приборы.

    Принцип работы радиолокатора

    Прежде, чем переходить к конкретным приборам, кратко познакомимся с основными элементами и принципами работы радиолокатора.

    Любой радиолокатор имеет три основных элемента – антенну, приемопередатчик и дисплей (рис. 70). В современных судовых радарах два первых элемента, как правило, объединяются в отдельный модуль, обычно называемый сканером (от слова «сканировать» – просматривать, искать).

    При работе вращающаяся в горизонтальной плоскости антенна радара (рис. 71) излучает вырабатываемые передатчиком короткие высокочастотные импульсы (т.н. «зондирующие импульсы») и принимает отраженные от различных объектов сигналы. Приемник выделяет отраженные сигналы из шумов и передает их на дисплей, в котором осуществляется их усиление, выделение из различных помех (шумов) и отображение окружающего пространства на экране индикатора кругового обзора. Наблюдая на экране радиолокационную обстановку вокруг судна, оператор производит визуальное обнаружение целей (под целью в радиолокации понимается любой обнаруженный радаром объект), измерение их дальности и азимута относительно судна и управление работой радара.

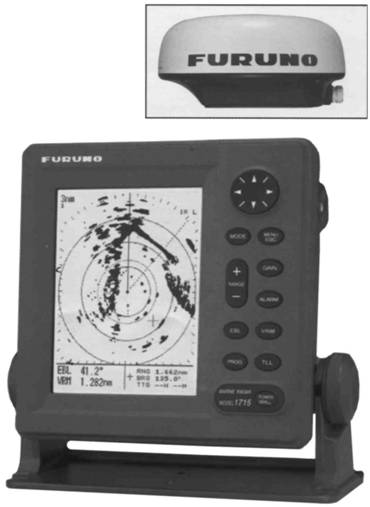

    Рис. 70. Состав судового радиолокатора

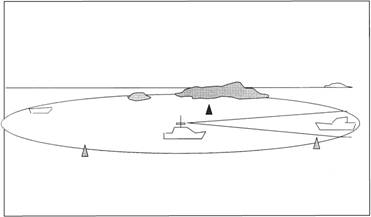

    Рис. 71. Принцип действия судового радиолокатора

    Основные характеристики радаров

    Функциональные возможности радиолокатора определяются рядом характеристик, понимание которых позволяет сделать правильный выбор аппарата, в той или иной степени удовлетворяющего потребностям владельца судна. Познакомимся с некоторыми из них.

    Дальность действия

    Дальность действия радара, указываемая в его паспортных данных – это его важнейший, но далеко не однозначный показатель, и в реальных условиях дальность обнаружения различных целей не всегда будет совпадать с заявленной.

    Дальность обнаружения зависит от многих факторов – отражательной способности цели (характеризуемой т.н. ЭПР – эффективной поверхностью рассеяния), ее контрастностью по отношению к фону, высотой антенны и цели, состоянием атмосферы и моря. Поэтому, данная характеристика задается дифференцированно по типам целей и условиям работы радара. В соответствии с требованиями Международной Морской Организации IMO, при нормальных условиях распространения радиоволн, высоте установки антенны РЛС 15 м над уровнем воды и при отсутствии помех от моря, РЛС должна обеспечивать четкую индикацию:

    Береговой черты:

    – при высоте берега до 60 м на расстоянии до 20 морских миль;

    –при высоте берега до 6 м на расстоянии до 7 морских миль.

    Надводных объектов:

    – судов валовой вместимостью 5000 т на расстоянии 7 морских миль независимо от ракурса;

    – небольшого судна длиной 10 м на расстоянии 3 морских мили;

    – объектов, аналогичных навигационному бую, имеющих ЭПР приблизительно 10 кв.м, на расстоянии 2 морских мили.

    Поскольку обнаружение целей возможно только при наличии прямой видимости, то, зная высоту установки антенны радара и ориентировочно высоту цели, можно определить предельную дальность обнаружения в километрах, пользуясь известным выражением:

    где h1 и h2 – высота установки антенны и высота цели над уровнем моря в метрах.

    Обычно в паспортных данных приводят максимальную (инструментальную) дальность, составляющую для большинства компактных яхтенных радаров 16–36 морских миль.

    В реальных условиях радиолокационное наблюдение ведется, как правило, на меньших расстояниях, определяемых потребностями судовождения. В этих случаях использование развертки экрана с максимальной дальностью нецелесообразно, т.к., это приводит к существенной перегруженности экрана и к уменьшению размеров цели, что затрудняет ее обнаружение. Поэтому, в радарах существует несколько так называемых шкал дальности – значений, в пределах которых может работать радар. Ниже приведен набор шкал дальности одного портативного радиолокатора:

    Дальность (миль)

    0,125 0,25 0,5 0,75 1,5 3,0 6,0 12 16

    Такое большое количество шкал позволяет получать общее представление об окружающем пространстве на больших расстояниях и получать детальное радиолокационное изображение на дальностях, наиболее важных для обеспечения безопасности плавания. Кроме того, в некоторых радарах имеется возможность выделения и просмотра в укрупненном масштабе отдельных участков окружающего пространства.

    Ошибки определения координат цели

    Для любого навигационного прибора, определяющего местоположение, важнейшим показателем является ошибка определения местоположения. Судовой радар определяет две координаты цели – дальность относительно антенны и направление (азимут) относительно линии направления (истинного, магнитного, направления движения). Ошибка определения расстояния портативных радаров обычно составляет (0,9–1)% от максимального значения используемой шкалы дальности, ошибка определения направления – ±1°.

    Скорость вращения антенны

    Этот параметр определяет скорость обновления информации на экране радара и особенно важен при управлении скоростными судами. Скорости вращения антенн портативных радаров достаточно высокие – в зависимости от модели от 24 до 36 об/мин, что позволяет использовать их на всех доступных скоростях передвижения по воде.

    Функциональные возможности Функциональные возможности радаров определяют удобство работы с прибором и способность получения той или иной информации. Для понимания того, что может современный радар, вспомним его основные функции.

    Обнаружение целей

    Обнаружение любых объектов осуществляется визуально на экране локатора. Небольшие объекты – суда, буи, островки – отображаются в виде ярких точек на фоне различных помех – от собственных шумов приемника, отражений от волн и атмосферных осадков, маскирующих отметки от целей. Поэтому, обнаружение целей является процессом выделения их отметок из помех.

    Для выделения отметок от целей на фоне помех в судовых радарах предусмотрены различные функции – регулировка усиления приемника, подавление отражений от волн и дождя, расширение отметки (введение т.н. «следа эхо») и ряд других ухищрений, определяющих возможности радара быстро и надежно обнаруживать цели.

    Определение координат целей Как уже отмечалось выше, судовой радиолокатор определяет две координаты в своей местной системе – дальность относительно судна и азимут относительно диаметральной плоскости судна или направления на север.

    Измерение дальности

    Дальность до цели может осуществляться тремя способами – с помощью колец дальности, с помощью курсора и с помощью маркера переменного расстояния VRM.

    Если посмотреть на экран радара, первое, что бросается в глаза – это находящиеся на нем концентрические кольца (рис. 72). Количество колец и расстояния между ними жестко связаны с используемыми шкалами дальности. Если, например, используется шкала дальности 16 миль, а на экране 8 колец, то понятно, что интервал между кольцами составляет 2 мили. Для измерения расстояния до цели достаточно подсчитать количество колец между ее отметкой и центром экрана, умножить это число на расстояние между кольцами и прибавить оцененное на глаз приблизительное расстояние отметки от внутренней кромки ближайшего по направлению к центру кольца. Понятно, что такой способ дает наглядную и быструю, но весьма грубую оценку, поэтому для получения точных значений используют два других способа.

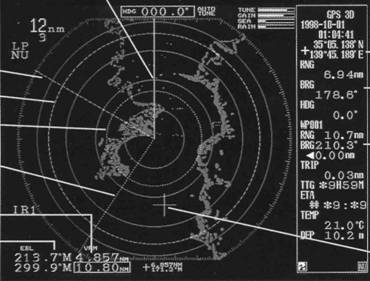

    Рис. 72. Измерение дальности на экране радара

    Для точных измерений может быть использован курсор и подвижный маркер расстояний VRM. Курсор – это отметка на экране в виде перекрестия, управляемая с помощью клавиш или трэкбола. Чтобы измерить дальность до цели, достаточно поместить перекрестие на внутреннюю кромку отметки, после чего искомое значение дальности вместе со значением азимута высветится в специальном окне в углу экрана.

    Маркер расстояний – это кольцо на экране, радиус которого может выбираться оператором. Изменяя величину радиуса, Оператор совмещает кольцо с внутренней границей отметки цели – и вы получите значение расстояния до цели, высвеченное в углу экрана.

    Измерение направления

    Направление отсчитывается от курсовой линии – вертикальной линии на экране, совпадающей с диаметральной плоскостью судна. При наличии сопряженных с радаром магнитного компаса или гирокомпаса, отсчет азимута может осуществляться от магнитного или истинного направления на Север.

    Измерение направления может осуществляться по положению цели на градусной сетке, с помощью курсора (аналогично показанному выше измерению дальности) либо с использованием линии электронного маркера пеленга EBL.

    Первый способ дает большие ошибки измерения направления на цель и используется при судовождении для грубой оценки положения судна относительно цели.

    Электронный маркер пеленга (EBL) – это исходящая из центра экрана линия (иногда называемая «линия электронного пеленга»), положение которой может управляться оператором. С помощью органов управления наводят маркер на середину отметки, после чего считывают высвеченные в углу экрана значения азимута, либо получают их по шкале направлений, находящейся на краю экрана.

    Определение координат

    При сопряжении радара с приемником спутниковой навигации или приемоиндикатором радионавигационных систем «Лоран» или «Дека», он может определять и высвечивать на экране широту и долготу выбранных целей.

    Масштабирование

    В современных радарах имеется возможность выделения отдельных участков и просмотра их в увеличенном масштабе на экране одновременно с наблюдением общего радиолокационного изображения. Для этого курсором выделяют диапазоны детального просмотра по дальности и азимуту и включают режим масштабирования.

    Автоматическое сопровождение целей

    При расхождении в условиях плохой видимости с одним судном с использованием радара задача решается довольно просто. Однако, в районах с интенсивным судоходством, когда на экране присутствует много отметок от движущихся и неподвижных целей, задача становится трудновыполнимой для судоводителя и светлое время суток.

    Для облегчения распознавания целей на экране радиолокатора и маневрирования при большом количестве судов был создан т.н. «атоматический радар-плоттер» (АРП или ARPA), берущий на себя эту задачу. На современных радарах АРП – это небольшая плата, встраиваемая, при необходимости, в его дисплей.

    Распознавание целей осуществляется путем анализа изменения их положения за определенное время, точнее, за определенное количество обзоров и привязки их к своим трассам движения. Выделенным целям автоматически присваиваются номера, которые выводят на экран вместе с целями, их траекториями и векторами скорости.

    Многооконный режим

    Помимо решения основных задач – обнаружения и определения координат целей – современные радиолокаторы обладают набором функций, существенно расширяющих их возможности.

    Характерной особенностью современных радаров является многооконный режим работы дисплея. Помимо основного радиолокационного изображения в нижней части экрана располагаются т.н. «Data Boxes»-окна, в которых находится навигационная информация, получаемая от связанных с радаром датчиков – компаса, приемника GPS, эхолота, лага, а также данные о положении на экране курсора и маркеров направления и дальности.

    С помощью дополнительных экранных окон можно выделить сектор контроля, положение курсора, а при сопряжении с приемником GPS – характерные для навигатора данные – истинную скорость и направление движения, путевые точки и расстояния до них, получить графическое изображение «Hayway», используемое в приемниках GPS для судовождения по путевым точкам и маршрутам.

    Интерфейс

    Интерфейс судовых радиолокаторов позволяет использовать их в составе навигационных систем, имеющих единый международный протокол обмена NMEA 0183 или «фирменный» протокол, например, упоминавшийся ранее Sea Talk, что позволяет сопрягать их с различными навигационными приборами и получать от них дополнительную информацию.

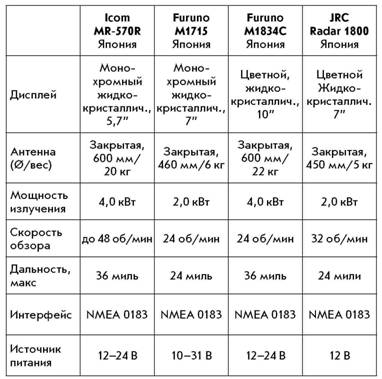

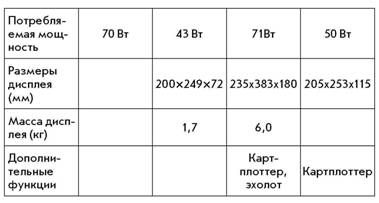

    В прилагаемой ниже таблице приведены основные характеристики некоторых наиболее распространенных портативных радиолокаторов.

    Интегральные навигационные системы

    Последним достижением судовой радиоэлектроники стало создание интегральных навигационных систем. Такие системы объединяют в себе функции нескольких различных приборов. Ранее уже упоминалось о эхолотах-приемниках GPS, об эхолотах-картплоттерах.

    Последние разработки ряда производителей позволили объединить в одном приборе практически все судовые навигационные устройства – радар, картплоттер, эхолот, приемник навигационных и метеоданных и факс для приема метеокарт. Такие системы обычно включают основной блок – многофункциональный дисплей и набор опций. Такое построение позволяют создавать разные конфигурации систем в соответствии с потребностями (а также возможностями) владельца. Так, добавление к дисплею радиолокационного сканера превращает его в радар, добавление приемника GPS – в картплоттер, приемопередатчика и гидроакустического преобразователя – в рыбопоисковый или в навигационный эхолот (рис. 73).

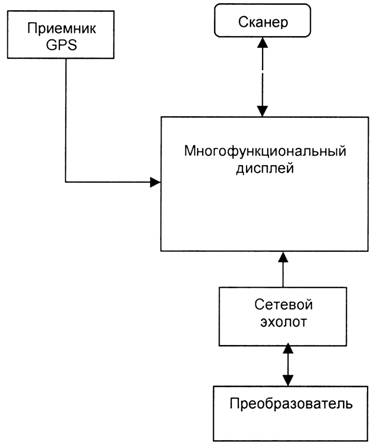

    Рис. 73. Простейшая конфигурация интегральной системы

    Все составляющие системы работают на один экран, при этом на нем может создаваться только одно изображение – радиолокационное, карта, подводное пространство, либо отображаться одновременно в многооконном режиме в различных комбинациях – радар, эхолот, картплоттер-эхолот, радар-картплоттер, причем, радиолокационное и карта могут отображаться раздельно или с наложением друг на друга.
