  • Часть I

    Основы видео

    Для того чтобы производить видеосъемку, нужны видеоаппаратура и аксессуары к ней, а также дополнительное оборудование, обеспечивающее качество готового видеофильма. В первую очередь вам понадобятся видеокамера, кассета с магнитной лентой, видеомагнитофон и телевизионный приемник.

    Итак, какую выбрать видеокамеру?

    Прежде всего нужно определить, для каких целей вы будете приобретать камеру. Если для съемок семейных торжеств, путешествий и тому подобного, то можно воспользоваться простой, дешевой видеокамерой, но для серьезной работы – создания видеофильма – потребуются более совершенные модели видеокамеры и видеомагнитофона.

    Сначала вы должны выбрать видеоформат: VHS-C, Video8, Hi-Fi8K), S-VHS, S-VHS-C, Digital8, miniDV. Наиболее широко распространены видеокамеры форматов VHS и Video8, так как они значительно дешевле камер форматов Hi-Fi8, S-VHS, Digital8 и miniDV.

    Записи в форматах VHS-C и Video8 имеют разрешающую способность не более 250 линий на телевизионном экране, в форматах Hi-Fi8, S-VHS – до 420 линий, а форматы Digital8, miniDV обеспечивают до 530 линий (для сравнения: телевизионные передачи из телецентра транслируются с разрешением 460 линий и выше).

    Для съемки в форматах VHS, VHS-C, S-VHS, S-VHS-C используется магнитная лента шириной 12,6 мм, в форматах Video8, Hi-Fi8, Digital8 – 8 мм, в формате miniDV – 6,35 мм.

    Записи в формате S-VHS-C можно просматривать на видеомагнитофонах формата S-VHS, а в формате VHS-C – на стандартных видеомагнитофонах, работающих в форматах VHS или S-VHS, при помощи стандартных видеокассет или кассетного адаптера, входящего в обязательный комплект камер VHS-C и S-VHS-C. Такие адаптеры имеют размеры стандартной кассеты формата VHS. Компакт-кассеты формата VHS-C и S-VHS-C вставляются в них перед просмотром или монтажом.

    Видеокассеты, используемые в камерах Video8, Hi-Fi8, Digital8, miniDV, можно просматривать только с помощью самих камер. В настоящее время появились видеомагнитофоны формата miniDV, но они очень дороги.

    Какому формату отдать предпочтение?

    Видеолюбитель, снимающий фильмы и рассчитывающий показывать их зрителям, обязательно будет монтировать их.

    Формат VHS позволяет с заметными потерями получить первую копию, вторая же будет плохого качества (резко падает четкость, цвет «заплывает», усиливаются флуктуационный и цветовой шумы, образуются контуры, цвет в PAL смещается вниз на три-четыре телевизионные строки, образуются цветной муар и «биения» на насыщенных цветах). Качество монофонического звука удовлетворительно (полоса воспроизводимых звуковых частот 80-10 000 Гц).

    Формат Video8 обеспечивает VHS-качество «картинки», а Hi-Fi8 – S-VHS-ка-чество.

    Формат S-VHS позволяет сделать до 2-3 копий без ощутимой потери качества изображения и обеспечить отличное звучание фонограммы по классу Hi-Fi (полоса записываемых и воспроизводимых звуковых частот в диапазоне 2020 000 Гц). Здесь звук записывается двумя вращающимися головками, расположенными на одном барабане с видеоголовками, поэтому стереоаудиозапись редактированию не подлежит – редактируется только монодорожка.

    Формат miniDV (цифровой) позволяет делать множество копий без потери качества изображения с отличным Hi-Fi-звуком (естественно, на аппаратуре формата miniDV).

    Очень интересен формат Digital8. Он является переходным между Hi-Fi8 и miniDV, однако за счет цифровой обработки видеосигнала камеры, использующие его, приближаются к камерам формата miniDV по уровню шума и разрешающей способности изображения (450-500 линий на телевизионном экране). Еще одно его достоинство состоит в возможности использования стандартных видеолент Video8 и Hi-Fi8 для записи и воспроизведения в цифровом формате.

    Вместе с тем камеры форматов miniDV, Digital8, Video8, Hi-Fi8 имеют ограниченное применение, так как видеомагнитофоны к ним очень дороги, а саму камеру приходится использовать также как плеер, чтобы «перегнать» отснятый видеоматериал в стандарт VHS или S-VHS с определенной потерей качества. Кроме того, возникают проблемы линейного монтажа отснятого с их помощью материала.

    Если же видеолюбитель намеревается снимать свои фильмы для показа в кинозалах или для телевидения, ему лучше использовать камеры форматов S-VHS, Digital8, miniDV и применять нелинейный (компьютерный) монтаж. Для формата S-VHS возможен и линейный монтаж.

    Необходимо обратить внимание на телевизионный стандарт камеры. Так как в России распространен стандарт SECAM, а телевизоры позволяют воспроизводить и видеосигналы PAL, то необходимо приобретать видеотехнику, использующую именно эти стандарты видеосигналов. Предпочтительным является стандарт PAL (видеомагнитофоны должны работать и в стандарте SECAM D/K (MESECAM)).

    Еще один немаловажный параметр – чувствительность видеокамеры, измеряемая в люксах. Чем чувствительнее камера, тем лучше она приспособлена для съемки при пониженном освещении объекта съемки. Но не стоит обольщаться. Высокая чувствительность камеры не означает, что вы получите хорошие цвета при съемке в темноте. Для получения высококачественного изображения необходимо много света (стандартное освещение 1400 лк), а его недостаток приведет к получению бесцветного и крупнозернистого изображения с потерей четкости и появлением сильных цветовых помех. Фирмы-изготовители видеокамер гарантируют хорошее качество изображения при минимальной освещенности не менее 100 лк.

    Глава 1

    Выбор видеотехники

    Вы пришли в магазин, чтобы купить видеокамеру. На что следует обратить особое внимание?

    Корпус камеры должен быть чистым, без повреждений. Линзы должны быть без пятен, плесени и подтеков, что видно в отраженном свете. Внутри линз объектива могут наблюдаться воздушные пузыри, не влияющие на качество конечного изображения (они образовались при изготовлении стекла). Крышка кассетопри-емника должна открываться и закрываться без усилий, свободно, не заедать. Окуляр должен иметь диоптрийную поправку в соответствующих пределах.

    Для проверки работы камеры требуйте ее подключения непосредственно к телевизору с использованием зарядного устройства. Включив камеру в режим готовности к записи, перекройте объектив непрозрачным предметом, например картонкой, книгой. На экране телевизора вы увидите темное черное поле, имеющее легкий флуктуационный шум (то есть рой биенящих точек), который будет (или не будет – в зависимости от чувствительности камеры) слегка подкрашен синим или красным цветом. При этом не должно наблюдаться никаких «столбов», «тянучек», вертикальных или горизонтальных цветных полос и ярко светящихся или мерцающих точек.

    Посмотрите в видоискатель. Изображение в нем должно быть достаточно контрастным и резким.

    Вставьте в кассетоприемник кассету с видеолентой и проверьте ее на запись и воспроизведение. При этом не должно быть слышно сильного гула и рокота – лишь легкий, ровный тон двигателя. Трансфокация («наезд»/«отъезд») должна быть плавной, без рывков. При включении полной громкости на телевизоре может прослушиваться звук двигателя трансфокатора, при этом он должен быть чистым, без примеси фона и шума. Изображение при воспроизведении должно быть чистым, без дрожания и ломаных вертикальных линий. В крайних положениях трансфокатора изображение должно быть достаточно резким. При включении автоматического баланса белого должна быть обеспечена правильная передача основных цветов: белого, черного, красного, зеленого, синего.

    Обращаю внимание на то, что камеры Panasonic имеют способность адаптации к балансу белого в течение 15-30 с, поэтому если поначалу изображение будет выраженно красным или синим, немного подождите.

    Если видеокамера оснащена режимом «фото» и имеет вспышку, проверьте и ее. Для этого сделайте снимок в режиме «фото» на карту памяти с расстояния 3-4 м и затем просмотрите полученное изображение на дисплее. «Картинка» должна быть яркой и равномерно освещенной по всему кадру, с хорошим цветовым балансом, то есть не иметь избытка любого из основных цветов. На качество стоп-кадра и полосы в режиме перемотки при воспроизведении обращать внимания не следует. В камерах не предусмотрено качественное воспроизведение в этих режимах.

    При покупке видеомагнитофона обратите внимание на отсутствие механических повреждений и царапин на корпусе. Все ручки должны вращаться плавно, без заеданий, а кнопки нажиматься мягко, без усилий.

    При включенном в электросеть видеомагнитофоне не должны прослушиваться гудение и рокот, кассета должна входить в кассетоприемник мягко. При воспроизведении записанного фрагмента «картинка» на экране телевизора должна быть чистой, без «снега», выбивания строк, дрожания по вертикали и горизонтали. Цветное изображение должно быть чистым, без явно выраженных «хвостов» и «тянучек».

    Стоп-кадр должен быть четким и чистым. Если наблюдаются полосы, попробуйте устранить их включением трекинга с пульта. Если полосы и шумы не устраняются, значит, аппарат имеет дефект и требует замены.

    Управление с пульта должно быть мгновенным. Перемотка в обоих направлениях – ровная, без щелчков и треска. Кассета из кассетоприемника должна выходить плавно, без заеданий. На дисплее должна четко отображаться вся нужная информация.

    Внимательно изучите руководство, прежде чем начинать пользоваться аппаратом. При покупке телевизора обратите внимание на отсутствие механических повреждений, царапин на кинескопе. Все ручки должны вращаться плавно, без заеданий, а кнопки нажиматься мягко, без усилий.

    В перерывах между передачами телецентры транслируют электронную цветную таблицу УЭИТ. Воспользуемся ею для настройки телевизора.

    Основные показатели качества черно-белого изображения (при выключенном цвете) на экране кинескопа следующие.

    ¦ Яркость и контрастность. Регуляторы яркости и контрастности нужно установить в положения, соответствующие максимальному числу воспроизводимых градаций яркости на черно-белой полосе 8. Градация фх должна быть белой, градация гд – абсолютно черной. Чрезмерная контрастность ведет к потере полутонов изображения и появлению флуктуационного шума, а излишняя яркость делает изображение блеклым. На всем поле экрана не должно быть даже бледных цветовых пятен. «Картинка» должна быть однородной.

    ¦ Четкость. Определяется штриховым клином таблицы 13 и должна быть не менее 450 линий. Горизонтальные и вертикальные линии должны быть прямыми, а круг в середине таблицы – правильной формы.

    При включенной цветности настраиваются следующие параметры.

    ¦ Баланс белого. Определяется черно-белым градационным клином на таблице УЭИТ 8. Белые и серые тона не должны быть подкрашены цветом.

    ¦ Насыщенность. Должна регулироваться в широких пределах, так как зависит от контрастности и яркости изображения в данный момент.

    На цветном клине таблицы (6, 7 и 14, 15) не должно быть муара, строк разной яркости. Основные и дополнительные цвета должны быть чистыми, с четкими границами переходов от одного цвета к другому.

    В 1990 году журнал «Техника кино и телевидения» выпустил VHS-видеокассе-ту для настройки видеоаппаратуры, на которой записаны уникальные тесты. На видеокассету записан блок испытательных таблиц (рис. 1.1), а также сюжетные (рис. 1.2, а) и звуковые (рис. 1.2, б) секции. Используя ее, можно очень качественно настроить телевизор и видеомагнитофон для работы с видеофильмом.

    Лучше всего подходят для монтажа телевизоры с мягким изображением и хорошо проработанными полутонами. Такими считаются телевизоры фирм JVC, Samsung, Thomson, «Витязь», «Рекорд».

    Глава 2

    Эксплуатация видеотехники

    Хороший уход за телевизором, видеокамерой, видеомагнитофоном и аксессуарами к ним и правильная эксплуатация приборов помогут сэкономить средства на ремонт или покупку новой техники и обеспечат создание видеофильмов высокого качества. Для этого следует соблюдать несложные правила, о которых поговорим в данной главе.

    Уход за видеокамерой

    Для того чтобы видеокамера служила долго и бесперебойно, необходимо соблюдать следующие правила обращения с ней.

    ¦ Оберегать аппарат от механических повреждений, попадания пыли и влаги внутрь корпуса.

    ¦ В холодное время года, зайдя в помещение, вынуть аппарат из упаковки или футляра через 3-4 часа, дать прогреться перед работой.

    ¦ Видеокамеру с открытым объективом или окуляром не поворачивать в сторону солнца – это может повредить полупроводниковый прибор с зарядовой связью (то же касается и жидкокристаллического дисплея).

    ¦ При заеданиях или других неисправностях аппаратов не применять силу и не пытаться самому устранять неисправность, чтобы не сломать другие детали, а обратиться к мастеру по ремонту видеотехники.

    ¦ При чистке корпуса использовать мягкую ткань, загрязненные места очистить ватой, смоченной в шампуне (остатки шампуня убрать мягкой тканью до полного высыхания).

    ¦ Для обеспечения бесперебойной работы видеокамеры ее необходимо включать и проверять все режимы съемки и воспроизведения не реже одного раза в месяц.

    ¦ Аккумулятор нужно хранить в сухом месте, беречь от ударов, не использовать при очень низких или очень высоких температурах, так как его качественные характеристики могут резко снизиться, а в отдельных случаях прибор может быть испорчен и станет непригодным для дальнейшей эксплуатации.

    Уход за объективом

    Объектив видеокамеры требует бережного отношения к себе. Необходимо:

    ¦ оберегать объектив от пыли, влаги и прямого солнечного света;

    ¦ всегда надевать на него светофильтр и крышку;

    ¦ не прикасаться к стеклу рукой или посторонними предметами;

    ¦ пыль с объектива не сдувать, а смахивать мягкой (беличьей) кисточкой;

    ¦ загрязненный объектив осторожно протереть чистой батистовой салфеткой, жировой налет удалить такой же салфеткой, слегка смоченной в петролей-ном эфире (смесь 96-процентного спирта (3/4) и медицинского эфира (1/4)).

    Все сказанное касается и линз видоискателя.

    Запыленную поверхность кинескопа видоискателя, жидкокристаллическую матрицу видоискателя, а также жидкокристаллический дисплей можно очищать только струей воздуха при помощи резиновой груши без применения чистящих жидкостей.

    Уход за видеомагнитофоном и видеокассетами

    Главным врагом видеоаппаратуры является пыль. Она оседает на магнитных головках, на барабане видеоголовок и на приводных ремнях. Поэтому:

    ¦ не держите видеомагнитофон и видеокассеты в местах, подверженных запы-лению;

    ¦ не оставляйте видеокассеты в магнитофоне после просмотра;

    ¦ храните видеокассеты в защитных футлярах;

    ¦ для устранения статического электричества, скапливающегося на подложке магнитной ленты в видеокассетах, ее перематывают вперед-назад не чаще одного раза в год;

    ¦ не ставьте видеомагнитофоны и не храните видеокассеты вблизи отопительных систем и систем, излучающих сильные электромагнитные поля. Это может привести к искажениям при записи и воспроизведении на видеомагнитофонах и размагничиванию магнитной ленты в видеокассетах.

    Убирайте пыль с корпуса аппарата влажной фланелевой салфеткой или салфеткой, обработанной антистатиком.

    Если на телеэкране появились белые полосы или сильный флуктуационный шум, то, возможно:

    ¦ загрязнены барабан видеоголовок и сами видеоголовки;

    ¦ неисправны видеоголовки;

    ¦ магнитная лента непригодна к использованию.

    Замените магнитную ленту новой. Если белые полосы или «снег» не пропали, то наверняка загрязнены видеоголовки. Очистить их можно разными способами – например, с помощью очищающей ленты.

    Имеется два типа очищающих лент: сухая и влажная. Первая не удаляет загрязнения, а всего лишь счищает их с рабочей поверхности видеоголовок и, следовательно, имеет невысокую эффективность.

    Влажная лента, смачиваемая перед употреблением чистящей жидкостью, удаляет «нагар» и магнитную пыль от видеоленты с направляющих и барабана с видеоголовками. Пользоваться такой лентой нужно очень осторожно.

    Для поддержания нормальной работы видеоголовок необходимо применять влажную чистящую ленту в течение 5 секунд в режиме PLAY через каждые 50-60 часов работы видеомагнитофона.

    Наиболее эффективна ручная очистка петролейным эфиром (в этом случае надо вскрыть видеомагнитофон), но такая процедура требует крайней осторожности, так как может привести к поломке видеоголовок.

    ВНИМАНИЕ

    После очистки видеоголовок петролейным эфиром необходимо дать им просохнуть в течение 3-5 минут, иначе на их поверхности образуется тончайшая пленка нагара, который приведет к сколам рабочей поверхности и полному выходу из строя видеоголовок.

    Если после очистки белые полосы видны на экране, значит, видеоголовки вышли из строя.

    Используйте для работы только фирменные видеокассеты (список приведен в главе 7).

    Ни в коем случае не склеивайте ленту, если она смялась или порвалась, – это может вызвать поломку видеоголовок, так как они изготовлены из хрупкого материала.

    Никогда не просматривайте по несколько раз оригинальную запись, чтобы не повредить ее. Лучше при первом просмотре сразу же сделать с нее копию на втором видеомагнитофоне (или непосредственно с камеры на видеомагнитофон) и в дальнейшем работать с ней. И только тогда, когда разработаете полный монтажный сценарий, приступайте к работе с оригиналом.

    ПРИМЕЧАНИЕ

    Не следует пренебрегать инструкцией по эксплуатации видеотехники. Прежде чем начать пользоваться аппаратом или аксессуарами, внимательно ознакомьтесь с инструкцией (стоит заметить, что зарубежная видеотехника, имеющая в конце названия буквенный индекс «ЕЕ», сопровождается инструкцией на русском языке).

    Многим видеолюбителям, имеющим видеомагнитофоны класса S-VHS, хотелось бы знать, можно ли использовать обычные видеокассеты VHS для записи на них изображения в формате S-VHS.

    Да, можно. Но при этом четкость будет составлять 380 линий на телеэкране, будет немного повышен флуктуационный шум (цветовой шум и цветовые переходы на насыщенных цветах страдают незначительно) и возможно появление коротких черных черточек на контрастных переходах. Однако эти недостатки записи компенсируются экономией на стоимости видеокассеты, так как кассета формата S-VHS (например, продолжительностью 180 минут) стоит в три-четыре раза дороже аналогичной формата VHS.

    Для выполнения такой записи пригодны видеокассеты VHS фирмы BASF (EMTEC) Copy Master, BASF (EMTEC) Broadcast Master и кассеты фирмы JVC. А возможной запись станет после того, как VHS-кассета будет доработана. Доработка позволяет опознавать помещенную в видеомагнитофон кассету VHS как видеокассету S-VHS.

    Выполнить такую доработку не составляет особого труда, но при этом нужно соблюдать крайнюю осторожность. Если остатки пластмассы и образовавшаяся пыль попадут внутрь кассеты на магнитную ленту, то неизбежны порча самой ленты и, что самое неприятное, выход из строя видеоголовок.

    Поверните кассету тыльной стороной вниз и на месте, указанном на рис. 2.1, остроконечным инструментом сделайте небольшое углубление для сверла.

    Затем аккуратно просверлите корпус на малых оборотах сверлом диаметром 3-4 мм, отступив от левого края кассеты 5 мм, как показано на рисунке. Сверло должно только сделать отверстие, но не должно углубляться внутрь кассеты (рис. 2.2). Не переворачивая кассету, удалите остатки пластмассы и пыли влажной салфеткой.

    В доработке видеокассет нет необходимости, если вы пользуетесь видеокамерой и видеомагнитофоном формата S-VHS фирмы JVC с функцией Super-VHS ET. Эта аппаратура позволяет записывать изображение в формате S-VHS на обычные VHS-кассеты.

    Глава 3

    Видеокамеры

    Рассмотрим отличительные особенности видеокамер различных фирм-производителей. Каждая фирма выпускает видеокамеры трех степеней сложности: простые, средней сложности и многофункциональные. Ознакомившись с приведенным в данной главе анализом видеоаппаратуры, видеолюбитель сможет выбрать ту модель, которая лучше всего ему подходит.

    Самое главное, на что следует ориентироваться при выборе камеры, – это качество отснятого с ее помощью материала, важным критерием которого является четкость. Четкость определяется в первую очередь применяемым в камере прибором с зарядовой связью (ПЗС).

    Полупроводниковый прибор с зарядовой связью (ССБ) преобразует оптическое изображение в электрические сигналы. Он состоит из определенного числа элементов (пикселов). Каждый такой элемент отражает интенсивность света в одной точке. От числа пикселов (их может быть от 320 000 до 2 600 000) зависит количество деталей изображения. Однако для формирования изображения участвуют не все пикселы, поэтому используется также понятие эффективного значения, которое несколько меньше максимального. Например, ПЗС в видеокамере Sony Drv 15 состоит из 800 000 пикселов, эффективным значением является 600 000, но при включении суперстабилизатора изображения оно снижается до 400 000.

    В видеокамерах VHS простого и среднего классов используются ПЗС 1/41/9 дюйма (320 000 пикселов), что обеспечивает 300 горизонтальных линий на телевизионном экране. В многофункциональных дорогих камерах VHS применяются ПЗС 1/3-1/4 дюйма (470 000 пикселов), обеспечивающие четкость 350-420 линий.

    На практике, однако, первые обеспечивают 240 линий, вторые – 260 линий, так как записывающий и воспроизводящий электрический тракт формирования сигналов в формате VHS не позволяет реализовать возможности установленных в камеры ПЗС.

    Этого недостатка лишен формат S-VHS, обеспечивающий 400-420 горизонтальных линий на телеэкране, что приближает его к вещательному качеству изображения (460 линий). Камеры этого формата имеют ПЗС 1/3-1/4 дюйма (470 000-570 000 пикселов).

    В камерах форматов Digital8 (цифровой), miniDV (цифровой) используются ПЗС 1/6, 1/4, 1/3 дюйма (от 680 000 до 2 600 000 пикселов), что обеспечивает четкость до 500-530 телевизионных линий.

    Конечное качество изображения зависит от применяемой оптики. Чем больше диаметр линзы объектива, тем выше ее чувствительность, а следовательно, качество «картинки». Это происходит из-за того, что увеличивается светосила объектива, то есть способность пропускать больше света на матрицу ПЗС; кроме того, устраняются аберрации (искажения) линз, что делает изображение более четким.

    Точная установка фокуса объектива определяет наилучшую резкость изображения, а следовательно, и четкость. В камерах простого класса применяется автофокус, который при изменении условий освещения, контраста снимаемой сцены и других факторов начинает «гулять». В результате многократно меняется резкость снимаемой сцены, что во многих случаях не позволяет получить высококачественное изображение.

    Видеокамеры среднего класса имеют блокировку фокуса и электронное управление им. Здесь можно точно отрегулировать резкость, которая будет определена для всего снимаемого плана. Многофункциональные камеры высокого класса форматов VHS, S-VHS, Digital8, miniDV позволяют блокировать фокус и настраивать резкость с помощью кольца. Это позволяет выполнить очень точную фокусировку.

    Очень важно, чтобы камера имела ручное управление диафрагмой объектива, позволяющее компенсировать экспозицию при различных условиях освещения во время съемки. Подобным устройством снабжены многофункциональные видеокамеры высокого класса и некоторые модели среднего класса.

    Точность цветопередачи определяет баланс белого. Необходимо, чтобы камера позволяла вручную устанавливать баланс белого (этой возможности лишены многие камеры простого и среднего классов). Широким диапазоном установок баланса белого обладают только видеокамеры фирмы JVC: пять фиксированных установок, включая ручную.

    В последнее время у всех производителей видеоаппаратуры наметилась тенденция использовать цифровое увеличение (Zoom). Кратность может достигать х600-х800. Начинающий видеолюбитель, придя в магазин для покупки камеры, может соблазниться этим параметром, не в полной мере представляя, что из этого может получиться. Сразу хочу предупредить: ничего хорошего.

    Основным параметром видеокамеры является оптическое приближение, которое у аппаратуры разных фирм-производителей колеблется от х10 до х24. При съемке «картинка» приближается или удаляется с помощью самого объектива, имеющего трансфокатор, то есть линзу внутри объектива, которая, передвигаясь к передней или задней линзе объектива, тем самым меняет его фокусное расстояние.

    Цифровое увеличение допустимо в пределах двукратного по отношению к оптическому, то есть если оптическое равно х10, то цифровое может достигать только отметки х20. Дальнейшее увеличение, стремящееся к максимальному – х400, приведет к получению размытого крупнозернистого изображения, которое невозможно будет смотреть на телевизионном экране.

    Если камера, удовлетворяет вас и при этом имеет цифровой Zoom, то лучше его никогда не использовать, а для увеличения изображения пользоваться афокаль-ными насадками, о которых пойдет речь в главе 6, «Аксессуары».

    Тестирование видеокамер формата VHS различных фирм показало, что лучшую цветопередачу обеспечивают камеры фирмы JVC. «Картинка», полученная с их помощью, мягкая, проработанная в тенях.

    Аппаратура формата VHS фирмы Panasonic отличается выделением красного и синего цветов и приглушенным зеленым. Изображение контрастно, с резко очерченными контурами, повышенным флуктуационным шумом и слабой проработкой в тенях, что затрудняет монтаж и копирование.

    Аппаратура формата Video8 фирмы Sony отличается высокими электрическими показателями. Ее недостатками являются невозможность точно настроить баланс белого (в изображении преобладают желтые и синие тона) и плохая проработка слабо освещенных сцен (теряются четкость и цвет). Существенным недостатком является зарядка аккумуляторных батарей непосредственно на самой камере.

    Рассмотрим особенности аналоговых видеокамер ведущих фирм-производителей.

    Фирма JVC

    Эта фирма – разработчик форматов VHS, S-VHS, miniDV (цифровой). Камеры всех классов имеют интересный дизайн, что обеспечивает наилучшие потребительские возможности (рис. 3.1).


    Отличительными особенностями видеокамер JVC являются:

    ¦ встроенная защитная крышка объектива;

    ¦ встроенный фонарь, обеспечивающий подсветку снимаемых сцен при пониженной освещенности;

    ¦ наличие таймера анимационной съемки;

    ¦ правостороннее расположение видоискателя, уменьшающее, хотя и незначительно, дрожание изображения при съемке с рук;

    ¦ пять режимов баланса белого: автоматический, ручной, «солнце», «пасмурно», «искусственный источник света», – что позволяет быстро и точно устанавливать баланс белого при разных условиях освещения;

    ¦ возможность восьмисегментного монтажа, позволяющего в любой последовательности смонтировать 8 сцен для вывода на видеомагнитофон;

    ¦ наличие монтажной функции A. Dub (Аудиодублирование), позволяющей заменять существующую фонограмму новой, сохраняя изображение, а также функция Insert (Вставка), применяя которую, можно заменять определенные фрагменты в видеоряде другими с сохранением звука;

    ¦ функция автоматической съемки, что позволяет снять самого себя;

    ¦ использование протокола JLIP, позволяющего выполнять линейный монтаж с помощью персонального компьютера;

    ¦ суперочиститель видеоголовок.

    Энергопотребление камер JVC на среднем уровне: штатной аккумуляторной батареи, входящей в комплект, хватает на 60-80 минут непрерывной съемки. Система повышения качества изображения VHS Super-VHS ET, применяемая в аппаратуре формата S-VHS, обеспечивается за счет цифровой обработки записываемого видеосигнала. Качество готового изображения можно повысить на 50-60% при съемке на обычные VHS-C видеокассеты, при этом четкость достигает 380 строк (в режиме SP S-VHS). При съемке на пленку S-VHS четкость повышается до 400-420 строк.

    Фирма Panasonic

    Эта фирма производит видеокамеры трех форматов: VHS-С, S-VHS-С, miniDV (цифровая) (рис. 3.2).

    Отличительными особенностями камер Panasonic являются:

    ¦ тонкий (slim) корпус и малый вес;

    ¦ левое расположение видоискателя (в последних моделях правое или центральное);

    ¦ наличие в большинстве моделей цветного видоискателя;

    ¦ использование цифровых эффектов;

    ¦ применение цифрового увеличения.

    Видеокамеры отличаются высокими электротехническими показателями, но вместе с тем высоким энергопотреблением: штатная аккумуляторная батарея рассчитана на 50-60 минут непрерывной съемки.

    Фирма Sony

    Фирма производит камеры форматов Video8, Hi-Fi8, Digital8, miniDV (рис. 3.3).

    Особенностями камер являются:

    ¦ небольшие габариты и вес;

    ¦ высокая функциональная оснащенность;

    ¦ низкое энергопотребление (штатной аккумуляторной батареи хватает на 8090 минут непрерывной съемки);

    ¦ наличие цветного жидкокристаллического дисплея, что очень удобно для видеосъемки при различных положениях камеры.

    Следует отметить, что изобилие функций-эффектов у определенных моделей видеокамер не дает гарантии получения высококачественного изображения, а порой их использование может свести на нет ваши труды. Опытные видеолюбители никогда не прибегают к видеоэффектам при съемке. Они используют их при монтаже – для более глубокого раскрытия содержания видеофильма. Оправданием использования эффектов при съемке может служить отсутствие у видеолюбителя монтажной аппаратуры (микшерного пульта эффектов или компьютера с платой видеозахвата и монтажа).

    Сравнительный анализ

    Цифровые камеры формата miniDV рассмотренных фирм-производителей мало чем отличаются друг от друга – в основном функциональным оснащением и дизайном. Вместе с тем камеры Digital8, позволяющие записывать изображение в «цифре», и miniDV фирмы Sony имеют пониженную минимальную чувствительность 5-7 лк, что недостаточно для съемки в помещении при пониженном освещении. Обычно при съемке в таких условиях возникает повышенный флук-туационный и цветовой шум. Но в камерах miniDV фирма Sony смогла ограничить шум до постоянного значения, что позволило избавиться от цветового шума и существенно повысить качество изображения (хотя флуктуационный шум все же присутствует).

    Чувствительность камер miniDV фирм JVC и Panasonic находится на уровне 1-2 лк, но фильмы, снятые ими, отличаются высоким уровнем цветового шума. Пожалуй, главное достоинство этих видеокамер состоит в способности не только выводить изображение и звук на видеомагнитофон, но и записывать их с помощью аналоговых гнезд «вход/выход».

    К классу цифровых профессиональных видеокамер относятся аппараты, имеющие три матрицы ПЗС. В них изображение формируется по принципу сложения трех основных цветов: красного, зеленого и синего. При этом обеспечиваются высокая четкость, ограниченная 520 телевизионными линиями, меньший (по сравнению с одноматричными камерами) флуктуационный шум и хорошая проработка в тенях. Эти камеры отличаются более высокой чувствительностью – минимум 2 лк, – обеспечиваемой светосильной оптикой.

    Цифровые профессиональные видеокамеры выпускаются двух форматов: miniDV и DVCAM. Выпускаемая фирмой Sony камера DVCAM имеет несколько повышенную скорость протяжки видеоленты, что гарантирует высокое качество записи за счет сведения к минимуму выпадений видеосигнала на ленте. В этих камерах применяются видеокассеты miniDV.

    Из анализа качества изображения, получаемого с помощью камер форматов S-VHS (аналоговый), а также miniDV и Digital8 (цифровой), можно сделать следующие выводы:

    ¦ Качество материала, снятого аналоговой камерой, высокое (изображение четкое, контрастное, насыщенное), картинка «живая», перспектива четко определяется (в кадре присутствует «воздух»).

    ¦ Недостаток изображения – несколько смазанные дальние планы и цветовые переходы на насыщенных цветах.

    ¦ Может с успехом применяться как линейный, так и нелинейный монтаж.

    ¦ Качество материала, снятого цифровой камерой, высокое (четкость, контраст, насыщенность на высочайшем уровне) за счет высокого разрешения, дальние планы отлично проработаны, цветовые переходы не смазанные.

    ¦ Недостатком является наличие на затененных местах изображения небольшого флуктуационного шума, что несколько портит общее качество «картинки».

    ¦ Фильм создается нелинейным монтажом.

    Глава 4

    Видеомагнитофоны

    Выбор видеомагнитофона для видеомонтажа – дело не из последних. Видеомагнитофон должен удовлетворять самым высоким требованиям по качеству изображения и звука, иметь функции, необходимые для монтажа видео и звука, а также надежный лентопротяжный механизм.

    Все современные видеомагнитофоны разных фирм-производителей имеют стандартный набор функций:

    ¦ автоматическое включение при загрузке кассеты;

    ¦ запись/воспроизведение;

    ¦ ускоренная перемотка вперед/назад;

    ¦ перемотка назад по окончании кассеты;

    ¦ автоповтор;

    ¦ ускоренный просмотр вперед/назад;

    ¦ цифровой автотрекинг;

    ¦ таймер записи;

    ¦ стоп-кадр.

    Монтажный видеомагнитофон имеет функции Insert (Вставка) и A. Dub (Аудио-дублирование) и, как правило, четыре видеоголовки, что позволяет использовать режим LP (замедленный в два раза режим воспроизведения/записи).

    В то же время видеомагнитофоны различных фирм-производителей имеют каждый свою «изюминку».

    Фирма JVC

    Эта фирма производит видеомагнитофоны двух форматов, VHS и S-VHS, причем аппараты S-VHS двухформатные, позволяющие работать как в S-VHS, так и в VHS (рис. 4.1).

    Отличительными особенностями видеомагнитофонов JVC являются:

    ¦ изображение мягкое, с высоким разрешением и хорошей проработкой в тенях;

    ¦ возможность реализации восьмисегментного линейного монтажа;

    ¦ поддержка протокола JLIP для управления процессом монтажа;

    ¦ система Digital 3R, восстанавливающая первоначальную форму видеосигнала, то есть увеличивающая четкость;

    ¦ система улучшения изображения B.E.S.T., обеспечивающая наилучшие показатели при использовании различных магнитных лент;

    ¦ использование схемы VHSProDIGI, обеспечивающей увеличенную четкость, более чистые, без смазывания, цвета и высокое отношение сигнал/шум;

    ¦ система Spatializer, обеспечивающая эффект объемного звучания на монофоническом телевизоре;

    ¦ использование схемы Dynamic Drum System, изменяющей наклон барабана видеоголовок в зависимости от скорости движения ленты, благодаря чему обеспечивается ускоренный просмотр без помех в обе стороны до девятикратной скорости в режиме TimeScan;

    ¦ наличие высококачественного канала звукозаписи системы Hi-Fi;

    ¦ отличная совместимость двух аппаратов как при монтаже по видео и звуку, так и в режиме линейного монтажа по протоколу JLIP.

    Фирма Panasonic

    Видеомагнитофоны этой фирмы имеют надежный лентопротяжный механизм, систему цифровой обработки сигнала цветности, что обеспечивает более четкие переходы между насыщенными цветами, корректор временных искажений телевизионного сигнала для стабильного воспроизведения изображения на экране телевизора при наличии дестабилизирующих факторов, протокол VITC для управления линейным и нелинейным монтажом (рис. 4.2).

    Изображение, получаемое с помощью этих магнитофонов, контрастно, поэтому использование двух аппаратов в паре для линейного монтажа нежелательно.

    Фирма Sony

    Как правило, видеомагнитофоны данной фирмы изобилуют функциональными «наворотами». Отличительной особенностью является система TriLogic, обеспечивающая автоподстройку под используемый тип ленты. Это позволяет получить изображение хорошего качества с магнитных лент разных фирм-изготовителей, но по причине значительной контрастности изображения использование двух аппаратов в паре для линейного монтажа нежелательно (рис. 4.3).

    В последних моделях для повышения качества изображения применяется технология Digital Signal Filter – цифровая фильтрация сигнала.

    Совместимыми с магнитофонами Sony являются магнитофоны Samsung, Philips.

    Глава 5

    Функции видеооборудования

    Разные модели видеокамер и видеомагнитофонов имеют различный набор функций. Рассмотрим основные из них.

    Функции видеокамер

    Основные функции видеокамер перечислены в следующем списке.

    ¦ Rec – кнопка включения/выключения записи. В некоторых камерах рядом с ней находится переключатель Stand By ^ТВУ)(Готов). Он предназначен для перевода камеры в дежурный режим, что позволяет начать съемку сразу же после нажатия кнопки Rec.

    ¦ Tele-Vide – переключатель, управляющий «наездом» и «отъездом» трансфокатора. Его кратность указана на корпусе камеры (х8, х10, х12 и т. д.). Кратность трансфокатора – это отношение максимального фокусного расстояния к минимальному.

    ¦ Zoom – вариообъектив. Обеспечивает ровное, плавное приближение или удаление объекта съемки, сохраняя при этом резкость изображения. Объективы современных камер допускают 10-24-кратное увеличение объекта с различной скоростью. Для того чтобы увеличить объект съемки в 100-300 раз, используют функцию Digital Zoom. Качество изображения при этом ухудшается пропорционально кратности приближения.

    ¦ Autofocus – автоматическая система наведения резкости. Следует учесть, что автофокус отвлекается на многочисленные помехи, и при съемке малоконтрастных кадров, при которых он начинает «гулять», получается брак. Поэтому в камерах применяется блокировка фокуса (MF).

    ¦ Программа АЕ – функция, обеспечивающая автоматическую регулировку экспозиции, которая выполняется в основном с помощью автоматической диафрагмы. Оператору достаточно выбрать режим съемки: портретная, спортивная, высокоскоростной затвор или при пониженном освещении, – а камера самостоятельно выберет экспозицию. Отдельные типы видеокамер допускают отключение автоматики, что позволяет корректировать экспозицию вручную.

    ¦ Back Light – задний свет. Это функция коррекции экспозиции при съемке в контражуре, то есть на ярком фоне. Без коррекции объект съемки будет иметь вид темного силуэта на светлом фоне. Не следует долго использовать данную функцию, так как это вредно скажется на ПЗС.

    ¦ High Speed Shutter – высокоскоростной затвор. Позволяет получить более выразительную картинку при съемке быстро движущихся объектов (гоночные машины, водопад, прибой, языки пламени, искры костра и т. д.). Эффект достигается за счет уменьшения времени экспонирования каждого кадра при сохранении обычной частоты смены кадров – 25 кадров/с. Необходимо иметь в виду, что применение высокоскоростного затвора требует хорошей освещенности. Во многих камерах функции выбора необходимого режима экспозиции (диафрагмы и скорости затвора Shutter) совмещены в одном переключателе АЕ (см. функцию Программа АЕ).

    ¦ Fade – функция «В затемнение» и «Из затемнения». Управляется кнопкой Fade. Применяется как монтажный переход (см. главу 19 «Эффектная видеосъемка»).

    ¦ Mix– микширование. В кино этот эффект называется наплыв – одна картинка как бы проявляется сквозь другую. Применяется как монтажный переход.

    ¦ Wiре – эффект вытеснения одного кадра другим «шторкой». Применяется как монтажный переход.

    ¦ Mosaic – мозаика. Эффект замены обычной картинки картинкой, состоящей из крупных «мозаичных» элементов. Применяется как монтажный переход.

    ¦ Strobe – эффект стробоскопа. При этом режиме нарушается непрерывность «картинки». Изображение состоит из отдельных стоп-кадров. Эффектно выглядят с применением этого режима быстрые танцы, бегущие животные, спортивные зрелища и т. д.

    ¦ Trace – эффект яркого «шлейфа», движущегося за светлым объектом. Кадры салюта, плавного танца, ночной улицы с проезжающими автомобилями выглядят потрясающе.

    ¦ Negativ – негатив. Нормальное изображение трансформируется в картинку, похожую на негатив на фото– и кинопленке.

    ¦ Solarization – соляризация. Трансформация цветного изображения в псевдоцветную гравюру. Прием равнозначен негативу.

    ¦ В&W – черно-белый. Для придания съемкам характера хроники или эффекта старого немого кино.

    ¦ Sepia – сепия. То же самое, что и В&W, но изображение приобретает теплый коричнево-золотистый оттенок.

    ¦ 16:9 – режим имитации широкоэкранного кино. Изображение кашетируется (обрамляется) сверху и снизу черными полосами, что позволяет с успехом просматривать его на широкоформатных вариантах телевизоров.

    ¦ FG – туманный фильтр. Делает изображение мягким.

    ¦ ND – нейтральный фильтр, применяемый для уменьшения контрастности изображения. Устраняет блики от ярко светящихся объектов.

    ¦ Slim – тонкий. Трансформация изображения путем растяжения по вертикали.

    ¦ Stretch – растянутый. Эффект, противоположный эффекту Slim. Изображение растягивается по горизонтали и кажется приплюснутым.

    ¦ Still, Snap, Photo – стоп-кадр. Художественный прием.

    ¦ Spot Light – пятно света. Имитация освещения узким лучом, при этом центр освещен нормально, а остальная часть кадра погружена в темноту.

    ¦ Frame – рамка. В кадре появляется белая рамка с нерезким кругом в центре. Используется как художественный прием.

    ¦ Index Search Function – функция поиска по индексу. При каждом включении режима записи на магнитной ленте автоматически проставляется электронная метка-индекс. При монтаже обеспечивается быстрый поиск нужного кадра.

    ¦ Self-Timer – функция задержки записи на определенное время. Применяется также при создании анимации.

    ¦ Audio Dubbing(A. Dub) – функция звукового дублирования, позволяющая заменять звуковое сопровождение.

    ¦ Insert – функция вставки новой видеокартинки в готовый видеоряд.

    ¦ Auto Date/Time Recording – специальное устройство, обеспечивающее автоматическую запись даты и времени в кадр.

    ¦ Character Generator – встроенный знакогенератор, дающий возможность создания титров, специальных символов и надписей.

    ¦ Digital Superimpose – функция цифрового наложения, позволяющая вводить в память видеокамеры иллюстрации или текст непосредственно перед началом записи с целью последующего комбинирования этого материала с материалом, записываемым во время съемки.

    ¦ White Balans – баланс белого. Функция, значительно влияющая на качество изображения. Предназначена для передачи натуральных цветовых оттенков такими, какими их воспринимает человеческий глаз в зависимости от погоды, времени суток и других условий.

    ¦ Stabilizer – стабилизатор изображения. Позволяет снимать устойчивые кадры без штатива.

    ¦ Dемо – демонстрационный режим. Автоматическое воспроизведение на экране телевизора функциональных возможностей видеокамеры.

    ¦ Snapshot Rec – съемка изображения стоп-кадра в течение 5-7 секунд (моментальный снимок) из встроенной памяти камеры.

    Функции видеомагнитофонов

    Из массы видеомагнитофонов, выпускаемых различными западными фирмами, необходимо выбрать такой аппарат, который обеспечивая бы хорошее качество записи/воспроизведения и обладал бы функциями простейшего монтажа. Наиболее предпочтительны четырехголовочные видеомагнитофоны.

    Большинство видеомагнитофонов имеют функции, перечисленные в следующем списке.

    ¦ Multisystem – функция мультисистемности – возможности записывать и воспроизводить видеосигнал во всех странах мира (поддержка систем PAL/SECAM/NTSC).

    ¦ VHS HQ – формат высокого качества с улучшенной «картинкой».

    ¦ Shuttle —плавный переход от нормального просмотра к замедленному или ускоренному, причем в обоих направлениях вплоть до стоп-кадра. Используется при монтаже.

    ¦ Super Drive – система, обеспечивающая точное и сверхбыстрое выполнение всех команд управления аппаратом.

    ¦ SP/LP – различные режимы, определяющие длительность записи/воспроизведения. В режиме SP длительность соответствует указанной на видеокассете, в режиме LP она увеличивается вдвое, однако качество изображения хуже.

    ¦ Filter, Wipe – функция улучшения изображения за счет «размытия» картинки и уменьшения флуктуационных помех.

    ¦ Digital 3R – технология повышения разрешения и восстановления видеосигнала.

    ¦ Presicion 3D Color Circuit – цифровое подавление яркостных и цветовых шумов.

    ¦ B.E.S.T. – калибровка качества магнитной ленты для получения наилучших результатов при любом типе магнитной ленты.

    ¦ VHS ProDIGI – технология микросхем, обеспечивающая общее улучшение качества изображения.

    ¦ Spatializer – увеличение объема звучания аудиостереопрограмм, режим «псевдостерео» при воспроизведении монофонических аудиопрограмм.

    ¦ Dynamic Drum System – изменение наклона барабана видеоголовок в зависимости от скорости движения магнитной ленты, что позволяет просматривать изображение без помех в режиме поиска на разных скоростях.

    ¦ TimeScan – функция, позволяющая смотреть программу в режиме поиска, прослушивая звуковую дорожку.

    ¦ Hi-Fi Stereo – функция высококачественного звуковоспроизведения с полосой частот 20-20 000 Гц.

    ¦ Монтажные функции Audio Dubbing и Insert описаны ранее.

    Глава 6

    Аксессуары

    В документации на видеокамеру указаны аксессуары, то есть дополнительные принадлежности, использование которых считается обязательным при проведении видеосъемки. Рассмотрим основные и дополнительные принадлежности, которые должны быть постоянными спутниками видеолюбителя.

    В обязательный комплект любой видеокамеры форматов VHS-C и S-VHS-C входит кассетный адаптер, позволяющий маленькую видеокассету, используемую в видеокамере, просмотреть на обычном видеомагнитофоне.

    Камера укомплектована также блоком питания, который одновременно является зарядным устройством для аккумулятора. Емкость штатного никель-кадмиевого аккумулятора составляет 1000 мА/ч. При полном заряде его может хватить на 30-45 минут съемки. Во многих случаях этого времени недостаточно, поэтому необходимо иметь еще один аккумулятор повышенной емкости: 1800, 2400 или 2600 мА/ч. Приобретать необходимо именно тот тип аккумулятора, который указан в инструкции по эксплуатации камеры. Недостаток никель-кадмиевых аккумуляторов – быстрая самопроизвольная разрядка. Если аккумулятор не использовать сразу же после зарядки, его емкость снижается на 40-50% уже после семи дней хранения. Кроме того, аккумуляторы обладают «памятью», что также снижает их эффективность. Если аккумулятор не используется длительное время, хранить его следует разряженным.

    В последнее время на рынке появились сухие аккумуляторные батареи емкостью до 15 000 мА/ч. Это свинцовые аккумуляторы, которые разряжаются на 10-15% в течение недели после зарядки и сохраняют оставшуюся емкость очень длительное время. Такого аккумулятора хватает на съемку до восьми видеокассет, рассчитанных на 45 минут. С такой батареей можно смело использовать лампочку подсветки.

    Наиболее надежными на сегодняшний день являются литиево-ионные аккумуляторы «info Litium». Их саморазрядка незначительна, поэтому даже после года хранения аккумулятора полностью заряженным его можно использовать для съемки. Однако эти батареи не влагостойки и не любят полной разрядки (следует не ждать полной разрядки батареи, как в случае с никель-кадмиевыми источниками питания, а чаще подзаряжать ее). Слишком высокая или низкая температура окружающей среды также отрицательно сказывается на их работоспособности.

    Важно знать, что все аккумуляторные батареи заряжаются напряжением, равным напряжению самой батареи, но током, составляющим 10% от номинального тока батареи. Предположим, аккумулятор имеет емкость 10 000 мА/ч (10 А/ч), тогда ток заряда будет равен 1 А.

    Если видеокамера не имеет собственного источника света, желательно приобрести отдельную лампу подсветки, специально для вашего типа камеры. Подсветка для камер JVC рассчитана на 6 В, используются лампы мощностью 3, 5 и 10 Вт. Необходимо отметить, что мощности лампы подсветки и видеокамеры (у JVC 5,6-5,9 Вт) складываются, поэтому источники света мощностью 5 и 10 Вт не рассчитаны на использование штатного адаптера питания (зарядного устройства). Таким образом, при работающей подсветке видеокамера будет отключаться.

    Для камер Panasonic используют лампы подсветки, рассчитанные на напряжение 4,8 В (7,2 В), мощностью 3,5и10Вт.

    Для видеокамер Sony выпускаются лампы подсветки двух видов: использующие источник питания самой камеры (мощность лампы 3 Вт), использующие собственный аккумулятор (мощность 2 х 10 Вт) (рис. 6.1). Их можно использовать и с другими моделями камер, если они имеют площадку для установки дополнительного оборудования.

    Для расширения композиционных возможностей камеры необходимо иметь в комплекте афокалъные насадки: широкоугольную (Wide-Angle-Lens), кратностью 0,3-0,7 и длиннофокусную (Tele-Foto) кратностью 2-4, – диаметр резьбы которых должен соответствовать диаметру резьбы объектива. Этот параметр указан в инструкции по эксплуатации видеокамеры.

    Для создания определенных видеоэффектов необходимо иметь комплект эффектных светофилътров: туманный, нейтральный, ультрафиолетовый, звездочки, радуга и др.

    Штатив и сумка для камеры – необходимые атрибуты уважающего себя видеолюбителя (рис. 6.2).

    Итак, для того чтобы создавать заслуживающие внимания видеофильмы, оптимально иметь видеокамеру с широким набором спецэффектов, аксессуары, расширяющие ее возможности, и видеомагнитофон с монтажными функциями, позволяющий выполнять простейший линейный монтаж.

    Глава 7

    Видеокассеты

    Качество готового видеоизображения в значительной степени определяется типом видеоленты, используемой при съемке и монтаже. На рынке видеокассет можно увидеть бесчисленное множество кассет как известных, так и неизвестных фирм-производителей. Каким кассетам отдать предпочтение? Важно раз и навсегда выбрать для использования видеокассеты одной-двух фирм как для видеокамеры, так и для видеомагнитофона и постоянно ими пользоваться. Дело в том, что видеоголовки имеют свойство «притираться» к одному типу магнитной ленты, что обеспечивает наилучшее качество изображения. Записывать и перезаписывать на ленту нужно минимальное количество раз – не более четырех-пяти. Большее количество перезаписей может сделать видимым естественное «выпадание» строк в виде черных или белых горизонтальных черточек разной длины.

    Рассмотрим характеристики наиболее популярных видеокассет, выпускаемых разными фирмами.

    Видеокассеты фирмы Fuji

    Фирма Fuji выпускает следующие виды видеокассет.

    ¦ Fuji SHG. Имеет ленту с двойным магнитным покрытием. Отличается небольшими «выпадениями» сигнала, обладает высокой четкостью и отличной передачей цветовых оттенков. Обеспечивает длительное архивирование без ухудшения качества. Рекомендуется использовать в качестве мастер-ленты. Выпускается в следующих форматах:

    • для видеокамер – VHS-C, Video8;

    • для видеомагнитофонов – VHS.

    ¦ Fuji Super XG Pro. Обладает высокой четкостью и яркими цветами, отличным воспроизведением звука при небольших «выпадениях» сигнала, долговечностью и стабильным качеством записи. Выпускается для видеомагнитофонов формата VHS.

    ¦ Fuji Super VHS Pro. Имеет высокое цветовое разрешение, естественный звук, малые «выпадения» сигнала. Предназначена для использования в качестве мастер-лент и для длительного архивирования. Выпускается для видеокамер формата S-VHS-C и видеомагнитофонов формата S-VHS.

    ¦ Fuji Hi8 MP. Идеальная кассета для повседневных записей на видеокамере формата Hi-Fi8 (Digital8), имеет высокую разрешающую способность, обеспечивает высококонтрастное изображение и отличное воспроизведение звука.

    ¦ Fuji Hi8 ME. Кассета с довольно высоким качеством изображения и малыми «выпадениями» сигнала. Обладает высокой стабильностью при длительном хранении записей. Используется как мастер-лента для видеокамер формата Hi-Fi8 (Digital8).

    Видеокассеты фирмы ECP (VS)

    Рассмотрим несколько видеокассет, выпускаемых российской фирмой ECP (VS). Все они предназначены для использования на видеотехнике формата VHS.

    ¦ ECP (VS) SG. Видеокассета изготовлена по технологии фирмы BASF. Изображение отличается естественной передачей цветов, яркостью и контрастностью. Шумовые характеристики у нее выше, чем у аналогичной пленки BASF класса «Супер». Отличается высокой стабильностью параметров. Предназначена для повседневного использования.

    ¦ ECP (VS). Кассета отличается малыми шумами и хорошим качеством «картинки». Предназначена для многократной записи видео и звука Hi-Fi. Может быть использована для архивирования.

    ¦ ECP (VS) EG. Отличается небольшими «выпадениями» сигнала, малыми шумами и отличным качеством изображения. Может с успехом использоваться в Hi-Fi-видеомагнитофонах и для архивного хранения.

    Видеокассеты фирмы BASF (EMTEC)

    Большой популярностью пользуются различные видеокассеты фирмы BASF.

    ¦ BASF Copy Master. Имеет отличное качество изображения, очень малые «выпадения» сигнала, высокую чувствительность. Рекомендуется для повседневного использования. Выпускается для видеомагнитофонов VHS.

    ¦ BASF EQ. Характеристики ленты такие же, как у Copy Master, но электрические параметры улучшены. Пригодна для архивирования видеозаписей. Выпускается для видеомагнитофонов формата VHS.

    ¦ BASF PHG Hi-Fi (Archive Master). Лента обладает высочайшими характеристиками и предназначена для монтажа в качестве мастер-ленты, а также для повседневного использования и архивирования. Выпускается для видеокамер форматов VHS-C, Video8 (Digital8) и видеомагнитофонов формата VHS.

    ¦ BASF S-VHS (S-VHS-C Profi Master). Полупрофессиональная видеокассета с высочайшими электрическими характеристиками. Применяется как мастер-лента для записи, монтажа и для архивирования видеосюжетов. Выпускается для видеоаппаратуры формата S-VHS.

    ¦ BASF MP (ME). Высококачественная лента высокого разрешения с небольшими «выпадениями» сигнала для применения в видеокамерах формата Hi-Fi8 (Digital8).

    ¦ BASF VHS (S-VHS) Broadcast. Кассета высочайшего класса профессионального назначения, может применяться в качестве мастер-ленты, для повседневного пользования, монтажа и архивирования видеозаписей. Выпускается только для видеомагнитофонов форматов VHS и S-VHS.

    ¦ BASF DVC60. Видеокассета для видеокамер формата miniDV, предназначена для изготовления профессиональных видеозаписей с высоким качеством изображения и звука. Многократное использование для копирования и монтажа не приводит к потере качества. Идеально подходит для режима LP (замедленные съемка и воспроизведение).

    Видеокассеты фирмы TDK

    Фирма TDK выпускает следующие виды видеокассет.

    ¦ TDK HS. Высококачественная кассета с малыми «выпадениями» сигнала и хорошей четкостью изображения. Цвета яркие и насыщенные. Пригодна для повседневного использования. Выпускается в форматах VHS, VHS-C, Video8 (Digital8).

    ¦ TDK E-HG. Использование этой кассеты, обладающей малыми «выпадениями» сигнала, не только обеспечивает повышенную четкость и контрастность изображения, но и позволяет выполнять надежное архивирование видеозаписей. Выпускается в форматах VHS, VHS-C, Video8 (Digital8).

    ¦ TDK S-VHS PRO. Кассета используется для записи видеосюжетов профессионального качества. Имеет высочайшие электрические параметры. Может применяться в качестве мастер-ленты, для повседневного использования, монтажа и надежного архивирования видеосюжетов. Выпускается в форматах S-VHS, S-VHS-C.

    ¦ TDK MP (ME). Видеокассета позволяет получить феноменальные разрешение и четкость при наличии тончайших оттенков цвета. Выпускается для видеокамер формата Hi-Fi8.

    ¦ TDK DVM60 ME. Кассета формата miniDV с высочайшими характеристиками и великолепным качеством изображения и звука. Может использоваться для архивирования.

    Видеокассеты фирмы Panasonic

    Рассмотрим только одну видеокассету фирмы Panasonic.

    ¦ Panasonic DVC60 ME. Кассета формата miniDV с высочайшими характеристиками и великолепным качеством изображения и звука. Может использоваться для архивирования.

    Видеокассета – это сложный высокоточный механизм, непосредственно контактирующий с лентопротяжным механизмом видеокамеры или видеомагнитофона. Поэтому пользоваться кассетами надо очень осторожно. Они боятся ударов и физических нагрузок. Их нельзя хранить на прямом солнечном свете и в запыленном помещении. Хотя бы один раз в год видеокассету необходимо перематывать, чтобы снять внутреннее напряжение основы и электростатическое напряжение. Это гарантирует более длительную сохранность записанных на ней видеосюжетов и фильмов.

    Глава 8

    Звуковая аппаратура

    Большое внимание следует уделить аппаратуре для записи и воспроизведения звука. Неприятное впечатление остается после просмотра видеофильма с высоким качеством изображения и некачественным звуком.

    Основными критериями выбора звуковой аппаратуры служат:

    ¦ частотная характеристика канала записи/воспроизведения;

    ¦ динамический диапазон канала воспроизведения;

    ¦ коэффициент шума.

    Любой источник звука создает колебания определенных частот. Человек слышит звук, если его частота лежит в пределах звукового диапазона, то есть от 15 до 20 000 Гц. Звуки более высокой или более низкой частоты человеком не воспринимаются.

    По громкости все слышимые человеком звуки от порога чувствительности до болевого порога охватывают диапазон в 130 дБ (децибел). Такой диапазон называется динамическим.

    Звуковоспроизводящая аппаратура была бы идеальной, если бы шум, слышимый при прослушивании музыкальных или речевых программ, выходил за пределы чувствительности слухового аппарата человека. Для этого уровень шума в акустических системах должен быть на 120-130 дБ ниже уровня полезного сигнала.

    Аппараты проигрывания лазерных компакт-дисков обеспечивают частотный диапазон 20-44 100 Гц при уровне шума до -110 дБ. Аудиомагнитофоны имеют частотный диапазон 20-25 000 Гц при уровне шума до -85 дБ. Воспроизведение грампластинок обеспечивает частотный диапазон 20-20000 Гц при уровне шума -65 дБ. Видеомагнитофоны в монорежиме при воспроизведении видеопрограмм обеспечивают частотный диапазон 80-12 000 Гц при уровне шума -55 дБ, а в режиме стерео – 20-20 000 Гц при уровне шума -85 дБ. Человек лучше всего слышит средние частоты (1000-6000 Гц), поэтому частотная характеристика звуковоспроизводящей аппаратуры корректируется электронным способом в области низких, средних и высоких частот. Потребитель имеет возможность в известных пределах регулировать ее с помощью выведенных на переднюю панель звуковоспроизводящего устройства регуляторов тембров высоких (ВЧ) и низких (НЧ) частот.

    Аудиотехника

    Итак, с чего мы будем записывать звук на видеомагнитофон?

    Исходя из минимальных затрат предпочтительно выбрать может быть многофункциональный музыкальный центр, имеющий CD-плеер, аудиодеку, стерео-тюнер и проигрыватель грампластинок.

    С учетом сказанного ранее, читатель может определиться в выборе нужного для себя звукового комплекса.

    Отличное звучание имеют музыкальные центры фирм JVC и Pioneer. Почему стоит отдавать предпочтение технике именно этих фирм?

    Дело в том, что компакт-диски, записанные цифровым способом, при наличии большого частотного диапазона и очень малых шумов имеют заниженный динамический диапазон в области средних частот и завышенный – в области низких и высоких, из-за чего средние частоты кажутся «проваленными». Музыка и речь имеют выраженную «металлическую» окраску. Для исправления частотной характеристики аудио-CD потребуется мощный эквалайзер, способный усилить или подавить отдельные области частот. Музыкальные центры фирм JVC и Pioneer имеют «мягкое» звучание, приближенное к звучанию аналоговых (магнитофонных) записей.

    Хорошо, если магнитофонная дека в музыкальном центре имеет счетчик реального времени и запись индексного кода. Это позволяет быстро и точно находить нужные участки записи на магнитной ленте.

    Для записи и воспроизведения создаваемых видеолюбителем фонограмм с успехом можно использовать катушечные аудиомагнитофоны «Тембр», «Эльфа», «Олимп». Эти четырехдорожечные стереомагнитофоны со скоростями записи и воспроизведения 9,5 и 19,05 см/с соответственно и частотным диапазоном 20-25 000 Гц идеально подходят для создания сложных фонограмм.

    И все же право выбора остается за читателем.

    Аудионосители

    Какие аудиокассеты можно рекомендовать для записи звука?

    Желательно всегда пользоваться одним типом магнитного носителя одной фирмы-производителя.

    Магнитные ленты (то есть материал рабочего слоя) по международной классификации подразделяются на следующие типы:

    ¦ МЭК I – ферромагнитный слой из оксида железа. Лента обладает невысокими эксплуатационными характеристиками и используется в недорогой аппаратуре;

    ¦ МЭК II – рабочий слой из диоксида хрома. Использовать ленту с таким слоем рекомендуется в высококачественной аппаратуре, так как ее эксплуатационные характеристики высоки – большая отдача на высоких частотах и малый уровень шума;

    ¦ МЭК IV – рабочий слой состоит из мелких частиц железа. Самая лучшая лента по всем эксплуатационным характеристикам. Предназначена для высококлассных Hi-Fi-систем.

    Из приведенных характеристик можно сделать вывод, что каждому классу звуковой аппаратуры соответствует определенный тип магнитной ленты, и если, к примеру, использовать кассету с высококлассной магнитной лентой в аппаратуре низкого класса и наоборот, то качество фонограммы получится низким. В инструкции по эксплуатации к аудиодеке указан тип рекомендуемой магнитной ленты, и эту рекомендацию необходимо выполнять.

    Рассмотрим далее характеристики наиболее доступных аудиокассет.

    Кассеты МЭК I

    К типу МЭК I относятся следующие марки кассет:

    ¦ LG CD Galleri I/HP – обеспечивает средний уровень качества, обладает отличной стабильностью эксплуатационно-технических параметров;

    ¦ TDK TI/D – универсальная, со стабильными техническими параметрами, пригодна для использования во всех типах магнитофонов и плееров;

    ¦ BASF Sound I – универсальная, может применяться во всех типах магнитофонов и плееров;

    ¦ BASF FM I – универсальная кассета с отличными показателями;

    ¦ Fuji K1 – обеспечивает большую выходную мощность, хорошее отношение сигнал/шум и динамический диапазон. Отлично подходит для записи с компакт-дисков.

    Кассеты МЭК II

    К типу МЭК II относятся следующие марки кассет:

    ¦ TDK SA/Super D – предназначена для использования в деках среднего и высокого класса. Может использоваться в качестве мастер-ленты для однократной записи;

    ¦ Maxell XLII – имеет хорошие характеристики и используется для многократной записи в деках среднего и высокого класса;

    ¦ BASF TR II – имеет отличные характеристики и используется для многократной перезаписи;

    ¦ Fuji K2 – обеспечивает безупречное качество записи с компакт-диска, не уступающее качеству оригинала;

    ¦ Fuji DR2 – имеет отличные частотные характеристики и динамический диапазон. Предназначена для архивного хранения записей. Рассчитана на работу в любом магнитофоне или плеере.

    Микрофоны

    Особняком стоит вопрос об использовании при видеосъемке микрофона.

    Казалось бы, видеокамеры оснащены очень чувствительными моно– (VHS) или стереомикрофонами (S-VHS, miniDV). Но в чувствительности и заключается главный их недостаток.

    Видеолюбитель, снимающий семейную хронику, при просмотре отснятого материала иногда бывает удивлен тем, что звук отдельных фрагментов то усиливается, то затихает, вдруг появляется какой-то шорох, треск или посторонний шум, заглушающий речь участника съемки, из-за чего трудно разобрать, о чем он говорит.

    Причин этого дефекта видеозаписи две:

    ¦ микрофоны, встроенные в видеокамеры, имеют круговую характеристику направленности, то есть воспринимают звук в пределах 360°, доносящийся из всех точек, расположенных вокруг камеры (рис. 8.1);

    ¦ при съемке применяется автоматическое усиление сигнала, из-за чего микрофон настраивается на самый тихий звук, поэтому часто оказывается, что человека, стоящего в лесу на расстоянии двух метров от камеры и говорящего нормальным голосом, слышно хуже, чем пение птиц, сидящих в кронах деревьев, или шум листвы.

    Можно ли выйти из этого положения и получить разборчивую речь на фоне пения птиц и шума листьев?

    Можно, если использовать выносной микрофон. Для этого необходимы две вещи: сам микрофон и видеокамера, позволяющая подключить его. К сожалению, простые модели камер не располагают такой возможностью, так как не имеют гнезда для подключения внешнего микрофона.

    Предположив, что видеолюбитель от увековечивания семейной хроники перейдет к постановке любительского видеофильма, я опишу свойства микрофонов, которые используются для записи звука не только при съемке, но и при озвучивании готового фильма. На сегодняшний день разными фирмами-производителями выпущено огромное количество разновидностей микрофонов, поэтому нет смысла давать рекомендации для конкретной модели. Ограничусь лишь их характеристиками, а видеолюбитель сам выберет то, что ему нужно для конкретных условий.

    Микрофоны выпускают ручные (могут устанавливаться на кронштейне), настольные и типа «петличка» – для крепления непосредственно на одежде.

    Основными характеристиками микрофонов являются:

    ¦ чувствительность;

    ¦ диаграмма направленности;

    ¦ частотная характеристика;

    ¦ динамический диапазон;

    ¦ номинальное напряжение на выходе.

    Чувствительность – это отношение напряжения тишины (то есть отсутствия сигнала) на выходе микрофона к воздействующему звуковому давлению, измеряемое в микровольтах (вольтах).

    По типу микрофоны бывают динамические и конденсаторные. Динамические микрофоны менее чувствительны, чем конденсаторные (усиление у конденсаторных микрофонов достигается за счет использования источника питания, вставляемого в рукоятку). Микрофоны-«петлички» относятся к конденсаторным микрофонам.

    Достоинства динамических микрофонов заключаются в их малой чувствительности к посторонним шумам и изменению температуры окружающей среды по сравнению с конденсаторными и большем динамическом диапазоне.

    Напряжение на выходе динамических микрофонов составляет от 0,04 до 10 мВ, конденсаторных – от 0,2 до 1,7 мВ (батарея питания не используется).

    Частотная характеристика динамических микрофонов лежит в диапазоне 2022 000 Гц, конденсаторных – 18-40 000 Гц. Для записи речи обычно используют микрофоны с частотным диапазоном 100-10 000 Гц, а для записи музыки – 20-40 000 Гц.

    Для исключения постороннего шума, например при записи интервью или во время работы диктора, применяют микрофоны направленного действия (рис. 8.2). Их с успехом можно применять и при съемке на натуре.

    Для записи удаленных звуков, например пения птиц, шума далекого водопада и др., используют узконаправленный (остронаправленный) микрофон (рис. 8.3), что исключает запись посторонних шумов вокруг камеры.

    Глава 9

    Аппаратура для линейного монтажа

    Для того чтобы отснятый материал выглядел как кино или видеофильм, его необходимо монтировать. Для этого нужно иметь аппаратуру монтажа. В этой главе мы рассмотрим аппаратуру, применяемую для линейного (последовательного) монтажа.

    Базовой аппаратурой для линейного монтажа являются видеокамера, видеомагнитофон, аудиомагнитофон или музыкальный центр, микрофон и телевизор. С помощью этого набора можно смонтировать интересный фильм способом последовательного монтажа, то есть пристыковывая друг к другу выбранные эпизоды в нужной последовательности.

    Работа намного упростится, если будут использоваться видеомагнитофон и видеокамера фирмы JVC, так как они позволяют автоматически последовательно монтировать до восьми сцен. Достаточно вызвать меню видеокамеры, ввести точки входа и выхода сцен в любой последовательности, соединить кабелем монтажа видеокамеру и видеомагнитофон, нажать кнопку Start, и все восемь сцен в нужной последовательности будут автоматически переписаны с видеокамеры на видеомагнитофон, так как камера будет управлять видеомагнитофоном.

    Хорошо, если будет использован видеомагнитофон с монтажными функциями A. Dub и Insert. Качество склеек между сценами в данном случае очень высокое, однако будет потеряно до 25 кадров в конце каждой записанной сцены, так как видеомагнитофон при временной остановке записи с помощью кнопки Rec/Pause отматывает ленту на 25 кадров назад и при продолжении записи стирает их.

    Лучше всего использовать при монтаже два одинаковых видеомагнитофона, тогда можно было бы сократить выпадение кадров до одного-двух. Об этом мы расскажем в главе 21, «Линейный монтаж видеофильма».

    Титровальная машина

    Для того чтобы фильм выглядел более профессионально, нужно снабдить его титрами, применить различные переходы («шторки», наплыв, затемнение, высветление и т. д.). Все это требует дополнительной аппаратуры монтажа, которая превратит ваше рабочее место в маленькую видеостудию.

    Для создания титров электронным способом необходимо иметь титровальную машину (Videonics TM-2000, -3000 или им подобную, желательно русифицированную) (рис. 9.1). Если устройство не русифицировано, то вы не будете иметь возможности набирать текст на русском языке.

    Что позволяет делать титровальная машина?

    Титровальная машина Videonics ТМ-2000 профессионального уровня может работать с видеомагнитофонами формата VHS или S-VHS. При этом качество в режиме S-VHS высокое и позволяет полностью реализовать заложенные в нее возможности.

    Титровальный блок имеет 24 основных шрифта английского и русского алфавитов в 64 модификациях, 48 различных видеоэффектов для введения как на выбранном фоне, так и на видеоизображении различных титров. Цветовая палитра – 1 млн цветов, память – 2 страницы текста, в памяти может находиться от 10 до 30 проектов титров для видеофильмов в зависимости от длины набранных текстов, управление осуществляется через меню. Титровальная машина удобна и проста в пользовании.

    Микшерный пульт

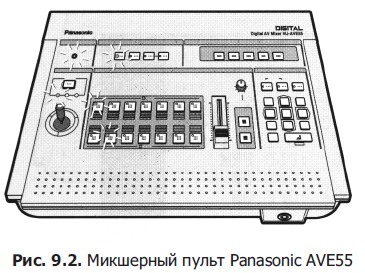

    Для введения переходов и видеоэффектов между сценами необходим микшерный пульт, к примеру Panasonic AVE55 (рис. 9.2). Этот пульт позволяет подключить четыре видеоприбора (например, одну видеокамеру и три видеомагнитофона) в формате VHS или S-VHS и четыре аудиоустройства (моно/стерео) ко входу и поддерживает возможность вывода видеосигнала (VHS или S-VHS) и звука (моно/стерео) на видеомагнитофон и контрольный телевизор (VHS).

    Микшерный пульт позволяет создавать 191 переход типа «шторка» и 50 спецэффектов (как вручную, с помощью ручки потенциометра, так и автоматически, с задаваемым интервалом времени 0,5-12 с), корректировать баланс цвета конечного изображения с помощью джойстика, выбирать цветовую палитру фона, преобразовывать изображения с помощью функций Chroma Key и Luminance Key, полноценно работать со звуком, в том числе редактировать его. Устройство позволяет записывать во внутреннюю память до четырех различных эффектов и обеспечивает их выполнение по порядку согласно сценарному плану.

    Изучая инструкцию по эксплуатации микшерного пульта Panasonic AVE55 и экспериментируя, можно при видеомонтаже добиваться интересных результатов. Раскрывающиеся перед вами творческие возможности применения пульта не ограничены.

    Комплект JLIP

    Видеолюбители, имеющие видеокамеру и видеомагнитофон фирмы JVC с протоколом управления JLIP, а также компьютер, могут выполнять очень точный линейный монтаж большого количества сцен (их число ограничивается емкостью записываемой видеокассеты, то есть 180-240 мин) с помощью комплекта JLIP Player Pack (рис. 9.3), поставляемого на наш рынок фирмой.

    Комплект JLIP Player Pack (HS-V1) состоит из интерфейсной коробочки, адаптера для питания от сети переменного тока, соединительных кабелей для управления тремя различными устройствами, интерфейсного кабеля для подключения к компьютеру, программного обеспечения JLIP Player, предназначенного для выполнения функции Легкий монтаж (до 99 фрагментов) и программируемого воспроизведения на дискете.

    Коммутационный пульт

    Завершим эту главу описанием коммутационного устройства с простейшим видеопроцессором, которое может стать большим подспорьем в вашей работе. Это устройство может собрать каждый, кто имеет познания в радиотехнике и умеет пользоваться паяльником.

    Коммутационный пульт предназначен для коммутации видеоаппаратуры: двух видеомагнитофонов, телевизора, источников внешнего видеосигнала и аудиосигналов, плеера DVD, видеокамеры. Состоит он из коммутационной платы, на которой установлены переключатели, гнезда для подключения кабелей от аудио– и видеоприборов, выпрямителя со стабилизаторами +12 и +6 В, платы видеопроцессора, содержащей усилитель видеосигнала и видеопроцессор, подключенной к источнику постоянного стабилизированного напряжения +12 и +6 В.

    Основные технические характеристики коммутационного пульта:

    ¦ номинальное напряжение питания – 220 + 22 В, частота 50 + 1 Гц;

    ¦ мощность, потребляемая от сети 220 В, 50 Гц, – не более 0,5 Вт.

    Входной положительный видеосигнал (ПЦТС) в системе SECAM/PAL на нагрузке 75 + 3 Ом в режиме «усилитель» имеет следующие параметры:

    ¦ размах ПЦТС – 1 + 0,1 В;

    ¦ размах цветового компонента – 0,3 + 0,1 В;

    ¦ уровень звука – 400 + 150 мВ.

    Выходной сигнал ПЦТС SECAM/PAL на нагрузке 75 + 3 Ом в режиме «усилитель» имеет следующие параметры:

    ¦ полярность – положительная;

    ¦ размах ПЦТС – 1,4 + 0,1 В;

    ¦ размах цветового компонента – 0,4 + 0,1 В;

    ¦ уровень звука – 400 + 150 мВ.

    Выходной сигнала ПЦТС PAL на нагрузке 75 + 3 Ом в режиме «процессор» имеет следующие параметры:

    ¦ полярность – положительная;

    ¦ размах ПЦТС – 1,3 + 0,6 В;

    ¦ размах цветового компонента – 0,4 + 0,4 В; 0,4 – 0,2 В.

    Рассмотрим назначение гнезд на передней панели коммутационного пульта (рис. 9.4):

    ¦ гнездо ВН. V/A используется для подключения генератора телевизионных сигналов (например, ЛАСПИ) или видеосигнала с видеоисточника, аудиомаг-нитофона для наложения и записи звука при монтаже;

    ¦ гнездо AUDIO Вх./Вых. используется для записи звука с видеомагнитофона (ВМ1) на аудиомагнитофон и для записи звука с аудиомагнитофона на видеомагнитофон (ВМ2) при монтаже;

    ¦ гнездо VIDEO Вых./Вх. используется для подключения видеоисточника ко входу 2 (при записи с гнезда VIDEO Вх. на ВМ2 через усилитель или процессор) и напрямую, а также для подключения видеомагнитофона к гнезду Video Вых. для записи видео или для подключения контрольно-измерительных приборов.

    Назначение регуляторов:

    ¦ Цвет – изменение насыщенности окончательного изображения при перезаписи через видеопроцессор;

    ¦ Soft – размывание «картинки» (улучшение качества плохих копий) при перезаписи через усилитель или процессор;

    ¦ Контр – изменение контрастности изображения в широких пределах при перезаписи через процессор;

    ¦ Mix – изменение уровня видеосигнала на входах1 и 2.

    Управление пультом:

    ¦ при прямой перезаписи с ВМ1 на ВМ2 нажать кнопку КН2, что позволяет в это время просматривать изображение с ВМ2 по телевизору;

    ¦ для воспроизведения изображения с ВМ1 (без записи) по телевизору следует нажать КН1;

    ¦ при записи с ВМ2 на ВМ1 нажать КН1, что позволит просматривать изображение с ВМ1 по телевизору;

    ¦ для воспроизведения с ВМ2 (без записи) по телевизору следует нажать КН2;

    ¦ для записи с внешнего сигнала ЛАСПИ на ВМ2 следует нажать КН2, КН7;

    ¦ для перезаписи через усилитель видео с ВМ1 на ВМ2 нажать КН2, КН5, предварительно нажав кнопку включения питания Power;

    ¦ для перезаписи с ВМ1 на ВМ2 через процессор нужно включить кнопку питания Power и нажать КН2, КН5, КН6;

    ¦ для записи с видеокамеры через усилитель (процессор) нажать кнопку питания Power, КН2, КН5 (КН6). Для прямой записи нажать КН2, КН4;

    ¦ при записи с DVD на ВМ2 нажать КН3 и КН2, чтобы иметь возможность контролировать по телевизору изображение с ВМ2. На экран телевизора изображение выводится нажатием кнопки КН8;

    ¦ для размытия «картинки» при перезаписи с ВМ1 на ВМ2 нажать Power, КН2, КН5 (КН6), КН8 (использовать регулятор Soft);

    ¦ для записи аудиосигнала с аудиомагнитофона на ВМ2 нажать КН7. Запись производится с гнезд ГН1(3,5) и ГН2 (3,5), как показано на монтажной схеме коммутационного пульта (рис. 9.5);

    ¦ для записи аудиосигнала с ВМ1 на аудиомагнитофон следует нажать КН1 (подключиться к ГН2 (1,4)).

    В коммутационном блоке (см. рис. 9.4) на передней панели используются соединители ГН1 и ГН2 типа ОНЦ-Вг-4-5/16Рм, переменные резисторы типа СП3-4дМ-А, переключатели КН1-КН8 типа П2К-3-15-4-1, сетевой выключатель Вк.1 типа ПКН-2-4. На тыльной (задней) панели для подключения видео и аудиоприборов используются соединители (гнезда) типа «тюльпан».

    В видеопроцессоре (рис.9.6) применен маломощный трансформатор с входным напряжением 220 В и выходным 12 В. Использованы стабилизаторы напряжения КР142ЕН5Б (+6 В) и КР142ЕН8Б (+12 В), резисторы типа МЛТ-0,125, конденсаторы типа К10-7В-Н90 (КМ6-Н90), вставка плавкая ВПБ-6-1-0,16А, а также выпрямительные диоды КД105. Используется катушка индуктивности с подстраиваемым ферритовым сердечником L1-15 мкГн диаметром 5 мм; длина намотки 12 мм, количество витков – 61 (диаметр проволоки 0,13 мм), частота настройки 4,4336 МГц (рис. 9.7).

    Глава 10

    Аппаратура для нелинейного монтажа

    В состав комплекта аппаратуры для нелинейного монтажа входят компьютер, видеомагнитофон, телевизор. Как видите, здесь используется гораздо меньше аппаратуры, чем при линейном монтаже. Вам не понадобятся второй видеомагнитофон, музыкальный центр, титровальная машина, микшерный пульт.

    Если при линейном монтаже вы могли только склеить снятые сцены по порядку, затем вставить звук на монтажном видеомагнитофоне функцией A. Dub,TO при нелинейном монтаже вы вводите отснятый материал в компьютер с помощью специальной платы, а затем в видеоредакторе монтируете изображение и звук в любой последовательности, какую только подскажет ваша фантазия.

    Наряду с техническими достоинствами нелинейный монтаж имеет и недостатки. О них вы узнаете в главе 22, «Нелинейный монтаж видеофильма».

    Компьютер

    Основным компонентом процесса нелинейного монтажа является компьютер. Он должен иметь соответствующую конфигурацию, то есть в состав системного блока должны входить материнская плата, процессор, видеокарта, постоянная память и т. д. В этой главе будут даны рекомендации по конфигурации компьютера, используемого в качестве домашней видеостудии.

    Системный блок

    Корпус системного блока должен быть достаточно большим для того, чтобы в нем могли поместиться не только основные компоненты компьютера, но и дополнительное оборудование, обеспечивающее просмотр видео.

    Блок питания должен иметь мощность не ниже 250 Вт и охлаждаться вентилятором, так как многие детали этого блока сильно нагреваются.

    Материнская плата – это основная плата, на которой расположены множество других плат и процессор. Она должна быть рассчитана на подключение перспективных моделей процессоров. Существует множество материнских плат различных фирм-производителей. Можно выбрать любую – главное, чтобы она обеспечивала частоту общей шины не менее 100 МГц и работу процессора на частотах от 450 МГц и выше.

    Процессор – сердце компьютера. Именно он выполняет все операции с программным обеспечением и следит за работоспособностью всего компьютерного комплекса. На момент написания книги самыми популярными и мощными являются процессоры компании Intel серии Pentium II, III, IV, работающие на шине 100-133 МГц с тактовой частотой от 450 МГц и выше.

    Для работы современных программ нужна большая оперативная память, а для обработки видео и звука – тем более. Как следует из характеристик упомянутых процессоров, память должна быть не менее 128 Мбайт и работать на общей шине не ниже 100 МГц. Память более 512 Мбайт для обработки видео вряд ли нужна.

    Видеокарта служит для подключения к ней монитора. Выбор видеокарты имеет большое значение для работы с видео. Для обеспечения высококачественного воспроизведения видео на экране монитора потребуется видеокарта типа SVGA, позволяющая работать с разрешениями монитора до 1280 х 1024 точек и 32-битным цветом (свыше 16,8 млн цветов в режиме True Color). Обычно для работы в видеоредакторах используется разрешение 1024 х 768 точек, при этом память видеокарты должна быть не менее 16 Мбайт.

    Звуковая карта служит для обработки звуковых файлов, а также для ввода через нее в компьютер звуковых фрагментов с различных источников: микрофона, аудио– и видеомагнитофона и т. д. К ней подключаются акустические системы, с помощью которых можно прослушивать звуковые файлы, находящиеся на жестком диске. Желательно иметь не менее чем 16-разрядную карту.

    В последнее время звуковую карту стали интегрировать в материнскую плату. Это удобно, но все же рекомендуем использовать отдельную, так как качественные и эксплуатационные характеристики у нее выше.

    Жесткий диск (HDD, винчестер) – это хранилище всех установленных на вашем компьютере программ и всей информации. Желательно приобретать жесткий диск IDE, со скоростью 5400 об./мин и выше, работающий на шине не менее 66 МГц (UDMA-66).

    Для хранения видеоинформации желательно иметь два жестких диска объемом не менее 40 Гбайт. Первый делят на два логических диска, C: и D: (С: – с меткой «Sys» (системный), на нем располагаются операционная система Windows и все программы, а D: – с меткой «Video», на нем будут расположены рабочие видеофайлы). Для логического диска С: можно зарезервировать 10-12 Гбайт, а остальное отдать под диск D: .

    Желательно иметь на диске D: копию Windows, чтобы в случае надобности переустановить его.

    Второй жесткий диск делят на два логических, E: (Audio) и F: (Film). На диске Е: будут располагаться звуковые файлы, проекты видеоредактора, различные заставки, картинки и т. д. Объем его будет 4-5 Гбайт. На диске F: будут храниться видео– и звуковые файлы предварительного просмотра и готовые смонтированные видеоклипы.

    Дисковод (CD-ROM) предназначен для воспроизведения компакт-дисков: Audio CD, Video CD и СD с программным обеспечением. Для проигрывания видеодисков нужен не менее чем 24-скоростной дисковод (DVD-ROM).

    Монитор

    Монитор – главная составляющая компьютера. Это телевизор с высоким разрешением, с которым вы будете общаться постоянно. К его выбору надо отнестись очень внимательно. Главное – это безопасность монитора для зрения и здоровья, поэтому он должен удовлетворять требованиям TCO99 и выше.

    Размер экрана по диагонали выбирайте не менее 17 дюймов (в крайнем случае допускается 15 дюймов) с диаметром точки 0,24-0,26 мм. Для того чтобы глаза не уставали, монитор должен обеспечивать частоту обновления 75 Гц и выше.

    Клавиатура и мышь выбираются по вкусу.

    Для работы с видео вам могут понадобиться также сканер и принтер.

    Сканер и принтер

    Сканер – это устройство, с помощью которого можно ввести в компьютер фотографии, газетные статьи, документы и т. д. Желательно выбрать планшетный сканер с разрешением не менее 760 dpi, чтобы можно было работать с цветными репродукциями.

    Принтер – устройство, с помощью которого вы можете отпечатать текст или фотографию. Хорошими показателями качества получаемого оттиска обладают струйные цветные принтеры, например Epson.

    Общие рекомендации

    В заключение хочу дать несколько важных рекомендаций по техническому обслуживанию компьютера.

    Избегайте ненужных включений и выключений компьютера. Если вы случайно выключили его и хотите снова включить, сделайте это не менее чем через 30 секунд – это предотвратит выход из строя отдельных узлов компьютера.

    Для защиты приборов от сетевых импульсных помех желательно иметь фильтр типа «Пилот».

    Гибкие и лазерные диски требуют бережного отношения, поэтому нельзя подвергать их деформации и падениям. Хранить в упакованном виде в мало запыленных местах и вдали от приборов, излучающих электромагнитные поля: акустические системы, магниты, телевизор, батареи отопления и т. д.

    Периодически, хотя бы раз в неделю, надо чистить компьютер. Пыль нужно смахнуть куском сухой фланели, загрязненные места аккуратно протереть тканью, смоченной в шампуне, а затем также сухой фланелью. Не следует применять чистящие жидкости и растворители. Протирать экран монитора можно только сухой тканью.

    Платы видеозахвата

    Для выполнения нелинейного (цифрового) видеомонтажа необходима плата видеозахвата, с помощью которой вы можете записать видео– и звуковой сигнал в цифровом виде на жесткий диск компьютера, а затем с помощью видеоредактора смонтировать фильм, добавив всевозможные эффекты, переходы, титры ит.п.

    Чтобы иметь возможность просматривать готовый материал не только на экране монитора, но и по телевизору, а также записать его на видеомагнитофон, нужно приобретать плату видеозахвата, оборудованную выходами «Видео» и «Аудио».

    Для оцифровки «живого видео» применяются платы с аппаратной компрессией (сжатием) видеосигнала. Специальный процессор, присутствующий на такой плате, без участия центрального процессора компьютера сжимает поток данных цифрового видео по стандартному алгоритму сжатия M-JPEG (для аналогового видеосигнала) или, если видео захватывается с цифровой видеокамеры, использует его без сжатия по интерфейсу IEEE 1394.

    Сейчас существует множество таких плат. Остановимся на важных параметрах, которыми должна обладать плата видеозахвата для получения видеоизображения высокого качества, а видеолюбитель может выбрать ту, которая наиболее ему подходит.

    Плата видеозахвата для нелинейного монтажа должна иметь PCI-порт для установки в компьютер и позволять профессионально работать в домашних условиях. Она должна обеспечить ввод и вывод видео аналогового формата S-VHS и RCA (гнезда типа «тюльпан») и оцифровку изображения с разрешением 768 х 576 (720 х 576) пикселов, с потоком данных не менее 4,5 Мбайт/с и минимальной компрессией (сжатием видеосигнала) 3,5. Плата должна поддерживать системы телесигнала PAL, SECAM и NTSC. Желательно, чтобы плата выполняла функции регулировки яркости, контрастности, насыщенности и четкости изображения на входе, одновременного просмотра видеофайлов на мониторе и экране телевизора, ускоренного просчета эффектов, а также чтобы были сняты ограничения на проигрывание звуковых и видеофайлов объемом 2 Гбайт и на наличие собственной звуковой карты для работы с аудиофайлами.

    Почему я делаю акцент на аналоговых платах?

    Потому что качество изображения с разрешением 768 х 576 и потоком 4-5 Мбайт/с, полученного с их помощью, равноценно качеству изображения, снятого профессиональной камерой Betacam SP. При этом «картинка» выглядит «живой». Если рассматривать изображение, перенесенное на жесткий диск компьютера с цифровой видеокамеры формата miniDV по интерфейсу IEEE 1394, то оно получается немного более четким, но при этом слегка видна структура матрицы (сетка), и в итоге «картинка» имеет выраженную «компьютерность». Недостатком является еще и то, что вы не сможете менять потока данных, так как здесь он стабилен и равен 3,6 Мбайт/с при разрешении 720 х 576 пикселов.

    Сейчас в продаже имеется много плат видеозахвата от разных производителей: AverMedia, Matrox, Canopus, Dazzle, Pinnacle. Самыми лучшими являются платы от фирмы Pinnacle.

    Хочу предостеречь читателей от покупки комбинированных плат видеозахвата, имеющих аналоговые входы/выходы и интерфейс IEEE 1394. Во-первых, они дорогие, во-вторых, не обеспечивают надлежащее качество аналогового изображения, а кроме того, их использование может вызвать некорректную работу видеоредактора с обычными AVI-файлами.

    Платы от фирмы Pinnacle

    Эти платы предназначены для работы с аналоговым видео. Рассмотрим некоторые из них.

    ¦ Pinnacle Systems Studio PCTV. Предназначена для приема телевизионных передач с антенны на монитор с возможностью нелинейного монтажа. Позволяет захватывать видео как с антенны, так и со входов S-Video и RCA, а также выводить видео (по внутреннему разъему) и звук на видеомагнитофон. Работает в системе цвета PAL/SECAM при разрешении 384 х 288 (VHS-ка-чество), комплектуется видеоредактором Studio PCTV. Вставляется в PCI-слот компьютера.

    ¦ Pinnacle Studio DC10 plus. Полупрофессиональная плата без звуковой карты. Имеет S-VHS– и RCA-входы и выходы. Работает с разрешением видео 768 х 576 (S-VHS-качество) и 384 х 288 (VHS-качество) с максимальным потоком видеоданных 5,5 Мбайт/с (компрессия 3,5) в системах цвета PAL, SECAM, NTSC. Имеет регулируемую компрессию на входе и выходе, а также регулировку яркости, контрастности, насыщенности и четкости изображения – на входе. Вставляется в свободный PCI-слот компьютера. Комплектуется видеоредактором Studio 10 plus, но позволяет работать с редакторами Ulead Media Studio Pro 5.0 (7.0) и Adobe Premiere 5.1 (6.0) в операционной системе Windows 95/98/ME.

    ¦ Pinnacle Studio DC30 plus. Профессиональная плата для нелинейного монтажа. Вставляется в PCI-слот компьютера и работает в операционной системе Windows 95/98/ME. Позволяет захватывать видео и стереозвук в реальном времени. Работает в системах цвета PAL, SECAM, NTSC с разрешением 768 х 576 и 384 х 288 с потоком 7 Мбайт/с (регулируемая компрессия от 2,5 до 14). Имеет регулировку яркости, контрастности, насыщенности и четкости изображения на входе, позволяет просматривать видеофайлы одновременно на мониторе и телевизоре, обеспечивает ускоренный просчет эффектов, снятие ограничения на проигрывание видеозвуковых файлов объемом 2 Гбайт. Имеет S-VHS– и RCA-входы и выходы. Комплектуется полной версией программы Adobe Premiere 5,1(6.0) и профессиональным титровальным редактором Title Deko. Плата с успехом работает и с другими аналоговыми видеоредакторами, но при этом не обеспечивает воспроизведение видеофайлов объемом более 2 Гбайт.

    Цифровые контроллеры

    Не будем здесь рассматривать цифровые платы нелинейного монтажа, так как если видеолюбитель имеет в своем арсенале аналоговую плату, то нет смысла тратить большие деньги на приобретение еще и цифровой. Достаточно, имея цифровую видеокамеру, приобрести для захвата видео и звука недорогую интерфейсную плату, которая будет работать совместно с аналоговой.

    Можно обойтись и без этой платы, так как цифровые видеокамеры имеют аналоговые выходы S-VHS и RCA, используя которые, можно записать на жесткий диск компьютера видео и звук через имеющуюся у вас аналоговую плату. Но если видеолюбитель хочет захватить изображение и звук без дополнительного сжатия, которое обеспечивают аналоговые платы, описанные ранее, ему потребуется также интерфейсный цифровой контроллер IEEE 1394. Рассмотрим некоторые из контролеров.

    ¦ Pinnacle Studio DV. Устанавливается в свободный PCI-слот компьютера и работает в среде Windows 95/98/ME. По интерфейсу IEEE 1394 считывает на жесткий диск видео с разрешением 720 х 576 и потоком 3,6 Мбайт/с в системе цвета PAL. По этому же интерфейсу осуществляется управление видеокамерой и считывание готовых видеоклипов назад в видеокамеру. Эта плата не позволяет работать с другими видеоредакторами, так как имеет свой – Studio DV. Этот полноценный видеоредактор позволяет создавать видеоклипы средней сложности; для начинающего видеолюбителя этого вполне достаточно.

    ¦ Fire Link (IOI Technology). Контроллер IEEE 1394 для захвата видео и звука с потоком 3,6 Мбайт/с, с разрешением 720 х 576 в системе цвета PAL и управления видеокамерой при записи видео на жесткий диск компьютера и выводе назад на камеру. Позволяет работать с профессиональными видеоредакторами Adobe Premiere 6.0 (6.5) и Ulead Media Studio 7.0 Pro. Качество готового видеоклипа хорошее.

    ВНИМАНИЕ

    Подключать кабели видео/аудио к платам компьютера можно только при отключенном питании сети 220 В, чтобы не вывести их из строя.

    Программы

    Если вы собираетесь заниматься съемкой и монтажом видеофильмов с использованием компьютера, большое внимание следует уделить программному обеспечению и, в первую очередь, выбору операционной системы Windows. Если для работы с аналоговым видео достаточно установить Windows 95 (98), то для цифрового видео потребуется Windows 98 SE, Windows МЕ (Millennium) или Windows 2000. Для успешной работы операционная система и нужные вам программы должны устанавливаться в строгой последовательности и никак иначе. Далее будут описаны программы, которые вам понадобятся, и порядок их установки.

    1. Вставьте загрузочную дискету в дисковод А: и включите компьютер. При по-явлении Norton-панелей на мониторе откройте программу f.Disk.com и «разбейте» ваши жесткие диски на логические диски C: (Sys), D: (Video), E:(Audio) и F: (Film), затем отформатируйте созданные диски с помощью файла format.com, переместив его в командную строку с помощью клавишCtrl+Enter. Добавьте букву, соответствующую форматируемому диску (командная строка A:\format.com c:), и нажмите Enter.

    Вставьте компакт-диск в дисковод CD-ROM и скопируйте Windows на диск D: командой F5 (Copy). Затем войдите на Norton-панели в диск D: (Alt+F1), откройте папку Windows, найдите файл setup.exe и запустите программу установки Windows, нажав Enter. Как только файлы Windows начнут копироваться, не забудьте вытащить дискету из дисковода.

    2. Установите Windows Commander 4.5 Ru – эта программа позволит вам оперативно работать со всей файловой системой Windows (копировать, переименовывать, удалять файлы и т. д.).

    3. Установите драйверы материнской платы (если в этом есть необходимость).

    4. Выполните команду Мой компьютер > Свойства > Устройства > Дисковые накопители > GENERIC IDE DISK > Настройка и установите флажок в поле DMA. Это поможет ускорить работу жестких дисков.

    5. Установите драйверы видеокарты.

    6. Установите драйверы звуковой карты, если она входит в состав комплектации компьютера.

    7. Установите редактор для обработки звука Sound Forge (он позволяет работать со звуковыми WAV-файлами и видеозвуковыми файлами AVI).

    8. Установите Win Dac 32 – программу прямого конвертирования файлов Audio-CD в формат PCM с расширением .wav.

    9. Установите драйверы сканера.

    10. Установите драйверы принтера.

    11. Установите программу для работы с текстовыми документами и базами данных Office.

    12. Установите Fine Reader – программу для преобразования введенного со сканера текста в графическом режиме в текстовый редактор Word с возможностью его редактирования.

    13. Установите графический редактор (например, Adobe Photoshop), базу шрифтов и другие прикладные программы.

    14. Установите Ulead Media Studio или Adobe Premiere – видеоредакторы для нелинейного монтажа видео и звука.

    15. Установите драйверы платы видеозахвата, например miro VIDEO 30 plus.

    16. Установите Norton Utilites – для поддержания вашей системы в рабочем состоянии (по желанию).

    Такова приблизительная схема установки основных программ.

    У вас программ может быть установлено больше, но не следует увлекаться «игрушками» – это значительно тормозит работу программ с видео. Рабочий стол не следует перегружать значками, так как это уменьшает объем оперативной памяти.

    Как видно из приведенной схемы, видеоредактор и драйверы видеоплаты устанавливаются в последнюю очередь, а после этого диск C: дефрагментируется для ускорения работы программ.

    Что касается выбора операционной системы, то я рекомендую Windows 98 SE или Windows ME (Millennium). Дело в том, что практически все видеоредакторы, а также драйверы плат видеозахвата корректно работают в этих операционных системах, в то время как в Windows SP и Windows 2000 могут случиться всякие неожиданности. Также возникают проблемы с некоторыми аппаратными средствами компьютера, которые Windows SP (Windows 2000) упорно не хочет «видеть».

    Прогноз на будущее

    Видеолюбителю хотелось бы знать, в каком направлении будет развиваться видеотехника в ближайшие три-четыре года.

    Основные производители видеокамер для «домашнего видео» формата VHS, фирмы JVC и Panasonic, не сдают своих позиций на рынке и будут продолжать выпускать их, хотя объем производства падает. Связано это с тем, что доля видеокассет этого формата составляет около 89%, то есть практически весь мир и дома, и в офисе просматривает видеопродукцию в формате VHS.

    Видеокамеры этого формата будут усовершенствоваться за счет улучшения оптики (оптический Zoom будет доведен до х24-26), введения цифровой обработки видеосигнала, что еще больше повысит качество изображения (улучшится цветовая четкость), применения Hi-Fi Stereo, добавления различных функций и эффектов, снижения энергопотребления, введения терминала для компьютерного редактирования, увеличения чувствительности и применения цветных дисплеев.

    Видеомагнитофоны усовершенствуются за счет увеличения видеоголовок до четырех, широкого применения Hi-Fi-звука, введения средств повышения качества «картинки».

    Доля видеокамер и видеомагнитофонов формата S-VHS останется пока на нынешнем уровне, так как эти аппараты обеспечивают совместимость двух форматов: на них можно проигрывать видеокассеты VHS и S-VHS. Как известно, качество изображения S-VHS значительно лучше качества VHS, но и в них будут применяться цифровые технологии, обеспечивающие его улучшение.

    Камеры Video8 и Hi-Fi8 будут постепенно вытесняться моделями Digital8.

    Основным направлением развития видеотехники выбран формат miniDV (цифровое видео), который обеспечивает высокое качество видео (до 500 линий на экране телевизора) и звука (соизмерим по качеству с Audio CD), дополнен функцией фотосъемки и записи видео по алгоритму сжатия видеосигнала MPEG-4 на карту памяти. Для этого будут применяться мегапиксельные ПЗС, что повысит качество изображения в фоторежиме. Но при этом, как показывает практика, качество видеоизображения падает, потому что с увеличением количества пикселов производитель старается уменьшить размер матрицы ПЗС и объектива. А это приводит к потере чувствительности, увеличению флуктуа-ционного шума и видимости структуры матрицы на телеэкране. Таким образом, желающим снимать хорошее видео надо приобретать камеры без фоторежима, имеющие ПЗС с меньшим количеством пикселов, большим размером матрицы (хотя бы 1/4 дюйма) и большей чувствительностью.

    Кроме того, будут развиваться цифровые видеокамеры, записывающие видеосигнал и звук на диск DVD-RW (перезаписываемый) в формате MPEG-2, с потоком данных не менее 4 Мбайт/с. Применение режима VR позволит монтировать отснятый материал на этом же диске.

    Несомненно, будет внедряться новый цифровой формат D-VHS, позволяющий записывать в «цифре» до 7-14 часов видеоинформации сверхвысокого качества на трехчасовые видеокассеты VHS. Видеомагнитофоны этого формата (его разработала фирма JVC) позволяют воспроизводить также форматы VHS и S-VHS.

    Развитие получат и видеоплееры формата miniDV.
