Для орошения приусадебных и дачных участков садоводы нередко используют естественные водоемы. И это вполне целесообразно и оправданно, особенно в начале вегетационного периода, так как воду из такого источника можно брать в любое время, причем в требуемом количестве.

Река и пруд являются наиболее доступными естественными источниками водозабора, особенно если они расположены недалеко от орошаемого участка. Вода в них, как правило, имеет нужную температуру и хороший химический состав. Но, к сожалению, водозабор из рек бывает затруднителен из-за колебания уровня воды в течение поливного сезона. Очень сильно разнится высота уровня воды в реках, на которых расположены гидроэлектростанции, и у рек, стекающих с гор.

При отсутствии естественных поверхностных источников или из-за их отдаленности от орошаемых участков делают артезианские скважины при помощи специальной буровой установки. Глубина артезианской скважины достигает 60–100 м и более. Воду из скважин поднимают глубинным артезианским насосом и подают в специальный водоем, расположенный на высоком месте, или в металлические баки большой вместимости для накопления ее запаса и прогрева. На орошаемые участки вода поступает самотеком или подается насосом. Источниками водоснабжения также могут служить колодцы (шахтные, трубчатые и др.), бассейны, сеть центрального водопровода и пр.

Поливочный бассейн должен быть вместительным и располагаться на возвышенности, чтобы вода для полива шла самотеком. Дно такого бассейна заливается толстым слоем глины. Если же бассейн находится в низине, то вода из него качается с помощью центробежного насоса или ветряного двигателя. Водозаборный шланг должен обязательно иметь фильтр для очистки воды. К нему можно прикрепить поплавок: тогда вода для полива будет поступать с поверхности бассейна, где она теплее. Чтобы предотвратить цветение воды, по краям и на дне бассейна желательно установить фильтры, которые надо чистить 1 раз в 2 дня. Залитую в бассейн воду необходимо сначала обработать, добавив в нее несколько таблеток хлора или брома. Будьте осторожны с хлором: его излишек может повредить стенкам бассейна. Чистоту воды в бассейне можно поддерживать, посадив по его краю осоку и тростник.

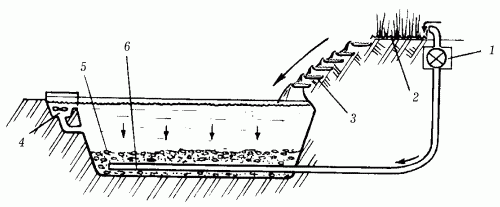

Рис. 6. Поливочный бассейн с самоочищением воды: 1 – помпа; 2 – извилистый ручей; 3 – каскад; 4 – устройство для сбора плавающего сора; 5 – слой гальки; 6 – дренажные трубы.

На дно бассейна кладут дренажные трубы, которые покрывают слоем крупной гальки (30 см). Вода, проходя через гальку, фильтруется и насосом подается в извилистую канавку, края которой засажены осокой и тростником. Оттуда через каскад камней она возвращается обратно в бассейн. Так вода проходит как бы двойную очистку: в канавке она теряет излишек нитратов, а переливаясь через камни, обогащается кислородом. Вода в таком бассейне чище, чем в хлорированном, и при желании вы можете запустить в него рыб и ракообразных.

На приусадебном участке можно сделать простейший водоем, устройство которого не составит большого труда. Для его сооружения не понадобятся дорогостоящие материалы, нужно будет только запастись песком или глиной, рубероидом или полиэтиленовой пленкой, а также мелкой щебенкой.

Начинают устройство водоема с того, что выкапывают котлован с покатыми берегами диаметром 1 м и более и глубиной 50–70 см. На его дно слоем в 15 см нужно уложить мятую глину, затем с помощью воды ее следует загладить и дать ей подсохнуть.

Затем укладывается второй слой (15 см) глины, сверху его покрывают слоем мелкой щебенки, а после этого утрамбовывают.

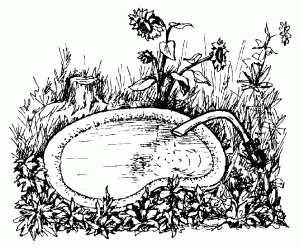

Рис. 7. Искусственный водоем.

Существуют и другие способы сооружения искусственного водоема, например с использованием рубероида или полиэтиленовой пленки. Их расстилают в несколько слоев на песок (10 см) и сверху насыпают мелкую щебенку слоем 10 см.

Если позволяет место, на даче можно самостоятельно устроить и декоративный пруд. Сделать его не составит большого труда. Для сооружения такого пруда понадобится следующее: водонепроницаемые материалы (например, глина или бетон с соответствующей добавкой, которая увеличит водонепроницаемость бетона), дренажные трубы и галька.

Итак, участок под пруд отведен и его форма выбрана. Начать устройство пруда следует со снятия верхнего плодородного слоя почвы в соответствии с его будущей формой. После этого в грунте необходимо сделать углубление (оно должно напоминать чашу), добавив к требуемой глубине толщину дна (около 10 см).

Получившееся дно будущего пруда следует обмазать водонепроницаемым материалом. Если используется глина, ее нужно укладывать в два слоя, при этом тщательно уплотняя.

Если же используется бетон, а площадь пруда превышает 3–4 м2, его обязательно нужно армировать (уложить в него несколько стальных стержней или проволочную сетку). Бетон, как и глина, укладывается в два слоя.

При устройстве декоративного пруда понадобятся дренажные трубы. Их укладывают в глину или бетон. Когда дно пруда будет готово, необходимо распределить на нем слой гальки, немного вдавив ее в свежеуложенный слой глины или бетона.

Наполнение пруда водой может осуществляться как по канаве, отходящей от водотока (если таковая имеется), так и по водопроводным трубам. Но при любом способе наполнения лучше, если пруд будет проточным. В этом случае водообмен в нем будет постоянным. Трубопровод, отводящий воду из пруда, легче всего изготовить из твердых пластиковых труб, имеющих диаметр примерно 30 мм. Такой трубопровод прослужит очень долго и не будет требовать постоянного ремонта. Перед соединением пластиковые трубы следует надрезать, используя для этого пилку. Затем трубы можно соединить, либо склеив их, либо нагрев над открытым огнем.

Также необходимо устроить выпускной затвор. Это делается так, чтобы отверстие трубы было немного расширено (наподобие воронки), затем его затыкают резиновой пробкой.

Можно по периметру пруда посадить влаголюбивые растения. Для этого следует выкопать вокруг пруда углубление и заполнить его плодородной почвой.

В городских квартирах человек давно привык к тому, что стоит ему повернуть кран на кухне или в ванной комнате, как из него сразу же побежит вода. Но сельский житель знает, что нет ничего лучше чистой колодезной воды. Даже если на приусадебном участке имеется система централизованного водоснабжения, колодец все равно не станет лишним.

Люди научились находить подземные источники и копать колодцы уже задолго до нашей эры. Со временем технология построения колодцев намного усовершенствовалась. Сегодня, помимо традиционных срубных колодцев, строят, как правило, кирпичные, каменные, бетонные и трубчатые колодцы.

С развитием техники люди научились добывать воду методом бурения. Предложенная в XIX веке американцем Нортоном конструкция колодца, построенная с помощью бурения, получила впоследствии название абиссинского и нашла широкое распространение.

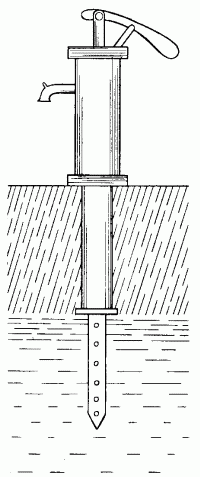

Преимущество абиссинского колодца заключается в том, что вода подается наверх при помощи поршневого насоса.

Современные технологии сделали возможным бурение глубоких артезианских колодцев и подачу воды с помощью мощных глубоководных насосов. Вода, залегающая на больших глубинах, более чистая, кроме того, ее уровень постоянен.

В этой части книги мы расскажем о разновидностях колодцев и способах их строения. Кроме того, будут даны сведения о грунтах и о том, как выбрать место. Также подробно описаны технология изготовления и сборка бетонных колодцев, способы бурения и устройство трубных колодцев.

Выбор модели колодца зависит от многих факторов: глубины залегания грунтовых вод, состава грунта и др. Выбрав наиболее подходящую для вашего участка модель, необходимо также продумать способы подачи и очистки воды. Например, в трубных и некоторых других колодцах лучше всего установить фильтры для очистки воды.

Колодец, как и любая постройка, требует тщательного ухода и профилактического ремонта, для того чтобы вода в нем постоянно оставалась свежей и чистой.

Колодец может быть ключевым, шахтным или трубчатым в зависимости от глубины водоносного слоя, а также материальных возможностей того, кто решил им обзавестись.

Основу шахтного колодца составляет квадратная или круглая шахта сечением 1 х 1 м или 1,5 х 1,5, трубчатого – скважина диаметром 30–50 см, ключевого – восходящий или нисходящий ключ.

Выбор типа колодца, как уже было сказано, зависит, с одной стороны, от глубины залегания грунтовых вод, а с другой – от вида грунта вышележащего слоя. Так, при глубоком залегании грунтовых вод предпочтение отдается трубчатому колодцу, а при неглубоком – шахтному. Но при твердом грунте, даже если водоносный слой находится на глубине до 20 м, строится шахтный колодец.

Чтобы определить, какой вид колодца наиболее приемлем для вашего участка, необходимо выяснить, на какой глубине залегает водоносный слой.

При сооружении колодца на приусадебном участке обязательно надо учитывать его месторасположение. Он ни в коем случае не должен находиться рядом с помойными ямами, туалетами, канализацией, постройками для скота. Расстояние между ними и колодцем по санитарным требованиям не должно составлять меньше 30–40 м. Также нужно помнить и о том, что для поддержания колодца в надлежащем состоянии нужно регулярно и своевременно чистить его и проводить необходимый ремонт.

Самым подходящим периодом для рытья колодца является ранняя осень. Это именно то время, когда уровень грунтовых вод наиболее низок. Однако, прежде чем перейти непосредственно к строительству колодцев, надо составить себе четкое представление о глубине залегания водоносного слоя и о характере грунта данной местности.

Из курса природоведения мы все хорошо помним о круговороте воды в природе: испаряясь с поверхно-сти земли, она собирается в верхних слоях атмосферы и возвращается обратно на землю в виде дождя и снега. Это так называемая атмосферная вода. Бытует мнение, что атмосферная вода чистая, но это не так. Совершая свой круговорот, вода зачастую загрязняется вредными для человека микроорганизмами.

Грунтовая вода скапливается в глубине земли на поверхности водоупорных горизонтов, состоящих в основном из толстого, плотного слоя жирной глины. Поскольку рельеф водоупорных горизонтов неоднороден, то скопившаяся на них вода образует разные по объему водоносные горизонты. Количество водоносных горизонтов и глубина их залегания зависят от строения грунта на данном участке местности.

Что же касается чистоты грунтовой воды, то чем глубже расположен водоносный слой, тем вода чище. Но при строительстве колодцев не следует забывать и о том, что если грунт загрязнен, то и вода, просачиваясь через него, становится непригодной для питья. Вот поэтому колодцы никогда не строят рядом с фермами, навозными кучами, выгребными ямами и т. п.

По санитарным нормам расстояние между ними и колодцем должно быть не менее 20 м. Кроме того, колодцы не строят по берегам рек, в низинах, затопляемых паводком или проливным дождем.

Если водоносный слой расположен ниже точки промерзания грунта в данной местности, то вода в нем всегда имеет приятный вкус и не требует дополнительной очистки.

Атмосферная вода, насыщенная газами, не содержит примесей и минеральных солей. В ее составе почти нет микроорганизмов.

Грунтовая вода содержит различные примеси в виде фосфорной кислоты, аммиака, солей калия и т. д. Поглощая из грунта углекислоту, она способна растворять минеральные соли.

Вода может быть жесткой или мягкой.

Жесткая вода содержит в своем составе большое количество минеральных солей. Степень жесткости определяется по количеству извести в 100 г воды: в 100 г воды, имеющей 1 градус жесткости, содержится 1 мг извести; в 100 г воды, имеющей 2 градуса жесткости, содержится 2 мг извести и т. д. Допустимая жесткость питьевой воды – 6–20 °C.

Вода считается мягкой, если ее жесткость не превышает 10°. Она приятна на вкус, содержит в себе много воздуха и небольшое количество углекислого газа и соли.

Колодезная вода должна быть прозрачной и чистой, без вкуса и запаха. Очистить ее от мелких частиц песка, гравия, глины и других примесей, попавших из водоносных слоев, можно с помощью фильтра.

Оптимальная температура воды из колодца – 8–12 °C. Более низкая температура вредна для здоровья людей и животных, так как может привести к простудным заболеваниям. В качестве питьевой используется только грунтовая и артезианская вода.

Встретив на своем пути препятствие в виде водоупорного горизонта, вода начинает искать выход и находит его, как правило, в низко расположенных местах. Выходя на поверхность, она образует ключи в виде отдельных струек или одной сильной струи.

Ключи бывают восходящими или нисходящими в зависимости от давления, которое испытывает грунтовая вода. Если на низком и ровном месте вода вытекает на поверхность под некоторым напором, это восходящий ключ, а если она медленно стекает по склону оврага, то это нисходящий ключ.

Если при бурении скважины сильная струя воды вырывается на поверхность и поднимается над ней на значительную высоту, то такая струя называется артезианской.

Проще всего брать воду из восходящих и нисходящих ключей, но не всегда их удается найти. Артезианскую же воду можно получить практически на любом участке. Независимо от времени года и погодных условий ее уровень в колодце всегда одинаков. Но артезианская вода не всегда бывает хорошего качества, кроме того, она очень холодная.

Чтобы правильно выбрать тот или иной тип колодца, необходимо хорошо знать состав и структуру грунта данной местности.

Плывуны содержат мелкие глинистые или песчаные частицы, разбавленные водой. Степень плывучести определяется по количеству воды в грунте.

Сыпучие грунты (песок, гравий, щебень, галька) состоят из слабо сцепленных между собой частиц разного размера.

Мягкие грунты содержат слабо связанные между собой частицы землистых пород (глинистых или песчано-глинистых).

Слабые грунты (гипс, глинистые сланцы и др.) состоят из слабо связанных между собой частиц пористых пород.

Средние грунты (плотные известняки, плотные сланцы, песчаники, известковый шпат) состоят из связанных между собой частиц пород средней твердости.

Крепкие грунты (плотные известняки, кварцевые породы, полевые шпаты и др.) содержат связанные между собой частицы пород большой твердости.

Разрабатывать плывуны, сыпучие, мягкие и слабые грунты легко, но они требуют постоянного укрепления стенок шахты деревянными щитами с распорками. Средние и крепкие грунты разрабатывать тяжелее, но они не осыпаются и не требуют дополнительного крепления.

Если поблизости нет колодцев или поверхностного выхода воды в виде ключей, то признаками неглубокого залегания водоносных пластов будут следующие:

1) плотный туман по вечерам над поверхностью земли вдали от водоемов;

2) наличие влаголюбивых растений (камыш, осока);

3) присутствие поблизости естественных водоемов;

4) летом скопление в воздухе комаров и мошек по вечерам;

5) зеленая и густая трава на дне пологих неглубоких балок во время засушливого лета;

6) в конце лета или осенью ярко-зеленая растительность в долинах, когда трава уже увяла;

7) зимой проталины и наледи в снежном покрове;

8) участки с оползнями в речных поймах и долинах.

Глубину залегания подземных вод можно определить с помощью ватерпаса, если поблизости имеются колодцы или водоемы, а в том случае, если они расположены на значительном отдалении, – с помощью барометра-анероида.

Шкала барометра имеет цену деления 0,1 мм, что соответствует разнице в высоте в 1 м. Сначала надо снять показания прибора рядом с имеющимся колодцем, а затем в том месте, где вы собираетесь вырыть колодец. Разница в показаниях укажет его глубину. Например, у имеющегося колодца стрелка барометра показывает на отметку 744,8 мм, а на площадке под будущий колодец – 744,1 мм. Это значит, что водоносный слой находится на глубине 7 м.

Самыми простыми и экономичными являются ключевые колодцы. Они бывают двух видов: восходящие и нисходящие.

Место выхода на поверхность восходящего ключа разравнивается и углубляется. Стенки углубления укрепляются кирпичом или камнями. В углубление устанавливается сруб колодца, который может быть деревянным (бочка без дна, ящик) или бетонным.

Устанавливать сруб колодца надо так, чтобы его нижний край находился ниже верхнего уровня подъема воды. Высота же сруба может быть разной. Если верхний край сруба намного превышает верхний уровень подъема воды, то в нем необходимо проделать сливное отверстие, чтобы вода не нашла другой выход и полностью не ушла из колодца. Поскольку сливную воду необходимо отводить как можно дальше от колодца, для нее надо вырыть глубокую канавку. Стены такой канавки обмазываются толстым слоем глины и выкладываются камнем-плитняком.

Зазоры между стенками углубления и стенками сруба заполняются густым раствором жирной глины. Толщина глиняного слоя должна быть не менее 20–25 см. Верхний пласт глины вокруг сруба засыпается гравием, щебнем или закрывается камнем-плитняком.

На дно колодца насыпают гравий, щебень или крупный речной песок, который предварительно надо тщательно промыть. Толщина донного покрытия должна быть не менее 10–15 см. Вокруг колодца делается отмостка из толстого слоя жирной глины, который сверху покрывается камнем-плитняком, кирпичом, бетоном или асфальтом.

Чтобы было удобно набирать воду в любую посуду, не загрязняя при этом колодец, в стенке сруба можно устроить лоток для стока воды.

После того как из колодца набрали воду, его надо обязательно закрыть плотной крышкой, чтобы предо-хранить от попадания атмосферных осадков и мусора. Вокруг колодца на расстоянии 2–4 м желательно сделать ограду.

Особенности конструкции нисходящего колодца связаны с качеством воды в нисходящем ключе: она может содержать в себе частицы грунта, ила и пр. Устанавливаемый в углублении сруб может быть выполнен из любого материала, но его дно обязательно должно иметь твердое покрытие из камня, кирпича, бетона или дерева.

Кроме того, он должен иметь поперечную перегородку, чтобы вода, отстаиваясь внизу, поступала наверх уже очищенной. Излишки воды через сливное отверстие отводятся по канавке, как в восходящем ключевом колодце.

Вместо сруба можно использовать любую трубу, установив в ней перегородку, засыпанную со стороны воды щебнем или гравием, для очистки воды. В перегородку вставляется одна или несколько труб меньшего диаметра.

Ключевые колодцы самые экономичные из всех, но их расположение зависит от расположения восходящих или нисходящих ключей, а это не всегда удобно. Поэтому рядом с домом или на деревенской улице строятся шахтные колодцы. Шахтными называются колодцы, для строительства которых применяется шахта глубиной до 10–20 м. Сечение шахты колеблется от 0,8 х 0,8 м до 1,5 х 1,5 м. Но это не означает, что чем шире шахта, тем она дороже. Поскольку работать в шахте большого сечения удобнее, то она зачастую обходится дешевле шахты меньшего сечения.

В зависимости от материала, используемого при их строительстве, колодцы бывают деревянными, бетонными, кирпичными и каменными, по форме – квадратными, прямоугольными или круглыми, по способу сбора воды – ключевыми (вода поступает через дно) и сборными (вода поступает через дно и боковые стенки). Наземная часть колодца называется оголовком. Он предохраняет колодец от засорения, а зимой также от промерзания и обледенения. Оголовок закрывается плотной и легкой крышкой. Высота оголовка, как правило, составляет 0,8–1 м. Подземная часть колодца – ствол – представляет собой открытую вертикальную шахту, стенки которой укреплены деревянным срубом. Форма ствола может быть самой разной: круглой (самая удобная), квадратной (самая простая), прямоугольной или шестигранной.

Сруб составляют венцы из плотной сухой древесины. Венцы укладываются друг на друга так, чтобы между ними не просачивались вода-верховодка или частицы грунта. Вместо сруба можно использовать железобетон, бетонные кольца, кирпичную или каменную кладку. Нижняя водоприемная часть ствола предназначена для сбора и хранения воды, поэтому она выполняется из самого прочного и долговечного материала. Глубина ее колеблется от 0,75 до 2 м.

Самая нижняя часть ствола, в которой создается запас воды при небольшом ее поступлении, называется зумпфом. Располагается он, как правило, ниже водоносного пласта. Для накопления воды в колодце можно просто расширить водоприемную часть сруба.

Оголовок и водоприемная часть, независимо от длины ствола, имеют постоянные размеры, а высота ствола колодца может изменяться.

Конструкция и размеры водоприемной части колодца зависят от суточной потребности в воде, в противном случае вода будет застаиваться и терять свои вкусовые качества. С этой точки зрения все шахтные колодцы делятся на несовершенные (неполные), совершенные (полные) и совершенные с зумпфом.

При небольшом суточном расходе воды и при достаточно высоком водоносном пласте строится несовершенный колодец: его водоприемная часть не доходит до нижнего водоупорного пласта. Если каждый день необходимо получать большое количество воды, то строится совершенный колодец с расширенной водоприемной частью, которая доходит до нижнего водоупорного пласта.

При рытье колодца для выкачивания воды из шахты применяются электронасосы центробежного или вибрационного типа. Также не помешает устроить журавль, которым можно будет пользоваться в случае поломки насоса.

Сруб колодца (поперечное сечение составляет 1 х 1 м, 1,25 х 1,25 м, 1,5 х 1,5 м), в зависимости от глубины, делают из бревен диаметром 12–18 см и за-глубляют в водоносный слой на 1,5–2 м. Для надводной части шахтного колодца подойдет сосна, а для нижней – дуб, вяз, ольха, которые не оказывают влияния на вкус и запах воды.

Венцы изготавливаются предварительно, с обязательной подгонкой бревен и обтеской на плоскость внутренней стороны. Они подгоняются в паз по горизонтали, по вертикали соединяются вставными дубовыми шипами, а в углах – в косую лапу.

Сборка сруба – начальный этап строительства колодца. После нее производят разметку шахты и глиняного замка. Затем до глубины 1–1,5 м вынимают грунт, помещают в шахту собранный сруб, устанавливают треногу с полиспастом и делают водоупорный замок из глины, имеющий глубину и ширину около 1 м. Глину следует утрамбовать.

Далее копают шахту, со всех сторон постепенно выбирая грунт на толщину венца и подводя бревна новых венцов, затем прижимают их друг к другу временными скобами.

Чтобы стенки шахтного колодца не перекашивались и не разрывались, через каждые 5 венцов 2 параллельных нижних бревна делают длиннее на 20 см с каждой стороны. Концы этих бревен кладут в гнезда, проделанные в стенках шахты.

Трубные колодцы имеют круглую форму (форму трубы) и выполняются из бетона (железобетона), камня, кирпича-железняка с последующим оштукатуриванием. Они более долговечны и гигиеничны, но менее экономичны, чем деревянные.

Применяемые при строительстве колодцев природные камни должны быть плоскими или слегка во-гнутыми. Лучше всего для колодцев подходит бутовый камень – неправильной формы куски известняка, песчаника, доломита или гранита с ровной и гладкой поверхностью, весом до 50 кг. Проверить качество камня можно, ударив по нему молотком: если он не расколется и издаст чистый звук, значит, годен к применению. Но предварительно его надо очистить от пыли и грязи.

Кирпич используется только красный, хорошо обожженный, а также пережженный кирпич-железняк, очень прочный и практически водонепроницаемый. Непосредственно перед кладкой кирпич необходимо смочить водой.

Для приготовления растворов и бетона применяется чистый речной песок и портландцемент. Цемент хранится в сухом месте на стеллажах, приподнятых над землей не менее чем на 0,5 м. В качестве заполнителей для бетонов используется щебень горных пород и гравий.

Для приготовления растворов используют цемент и песок в различных соотношениях в зависимости от марки цемента, но чем больше в растворе цемента, тем он пластичнее. Чаще всего на 1 часть цемента приходится 2–3 части песка. В емкость насыпают цемент и песок и тщательно перемешивают.

Полученная смесь затворяется водой и тоже тщательно перемешивается. Использовать раствор надо в течение часа, иначе он застынет.

Для улучшения качества бетонных смесей применяются различные добавки — присадки. Они ускоряют схватываемость и твердение раствора, повышают его прочность, влагонепроницаемость и морозостойкость. В качестве таких присадок используются пластификаторы, жидкие добавки и специальное масло для опалубки Kemakon mineral.

Пластификаторы позволяют использовать меньшее количество воды при затворении бетонной смеси, ускоряют процесс твердения и повышают долговечность бетона. В продаже имеется несколько видов пластификаторов.

Пластификатор Kemament L10 очень хорошо зарекомендовал себя при бетонных работах в жарком климате, так как значительно понижает скорость тепловыделения при гидратации цемента. Добавляется в количестве 1–2 % от общей массы цемента.

Кemament L10 применяется для конструкций с высоким коэффициентом армирования, где требуется повышенная подвижность смеси, для производства легкого бетона, цементных стяжек и т. д.

Пластификатор Кemament FM обеспечивает быстрое достижение однородности при перемешивании бетонной смеси, предотвращая отделение воды и расслаивание смеси. Бетонная смесь с добавлением этого суперпластификатора не дает усадки. Добавляется в количестве 0,2–2 % от общей массы цемента. Применяется при бетонировании со скользящей опалубкой.

Пластификатор Кemament BV обладает теми же свойствами, что и предыдущий. Кроме того, он значительно замедляет время схватывания бетонной смеси и повышает ее прочность.

Расширяющая жидкая добавка Additiv for Expan-der предотвращает усадку бетонной смеси и дает увеличение ее объема. Вводится в количестве 0,7–1 % от общей массы цемента.

При ведении бетонных работ в холодную погоду применяется жидкая добавка Кemament be, которая ускоряет схватывание и способствует достижению добавкой ранней и критической прочности бетонной смеси.

Для получения железобетона в бетон вводится стальная арматура в виде каркасов или стержней различного диаметра.

Для выполнения кирпичной или каменной кладки используются анкеры – стальные стержни с шайбами и гайками на концах и рамы – круглые кольца из дерева, стали, железобетона.

Для спуска в колодец на его внутренней поверхности устанавливаются стальные скобы толщиной, как правило, 15–20 см, покрытые двойным слоем краски для наружных работ. Крепятся они вразбежку на расстоянии 20–25 см одна под другой.

Перед тем как приступить к рытью котлована, необходимо подготовить несколько рам, диаметр которых равен диаметру будущего колодца (1 м и более).

Нижняя (основная) рама – самая прочная, она изготовляется из металла, железобетона или мореного дуба. Толщина рамы – 9–10 см, ширина совпадает с толщиной кладки, а ее внешний диаметр на 5,5–6,0 см больше внешнего диаметра промежуточных рам. Снизу по всему внешнему краю рама имеет стальной нож. Промежуточные и верхняя рамы выполняются из деревянных досок, скрепленных между собой гвоздями, концы которых обязательно надо загнуть. Толщина рам – не более 8 см, а ширина равна или чуть меньше толщины кладки.

В рамах на равных расстояниях друг от друга просверливаются отверстия для анкеров: на нижней и верхней – по 6, на промежуточных – по 12 см. Отверстия должны быть расположены строго одно под другим.

В нижнюю раму вставляются 6 анкеров и плотно закрепляются с помощью гайки и шайбы. Готовую раму с анкерами опускают в котлован и уровнем проверяют горизонтальность ее установки. На нижнюю раму надевают промежуточную с навернутыми заранее гайками с шайбами и закрепляют ее. Для прочности полученная конструкция укрепляется сверху бревнами.

Обычную кирпичную кладку выполняют в один или полтора кирпича одними тычковыми рядами или чередуют их с ложковыми. Но при любом виде кладки два первых ряда должны быть тычковыми. Для соблюдения правильной круглой формы рекомендуется заготовить шаблон в виде кольца из двух половинок, скрепленных несколькими клиньями. Вначале на основную раму накладывается цементный раствор толщиной 1–1,5 см, затем он разравнивается, и на него сверху кладется первый ряд кирпичей, затем второй и т. д.

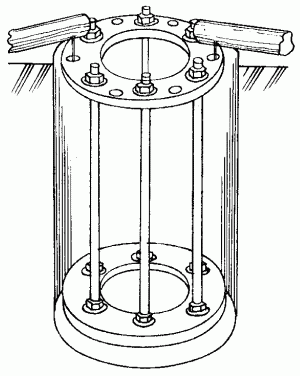

Рис. 8. Рамы с анкерами, укрепленные бревнами.

При круглой кладке с наружной стороны между кирпичами остается зазор, который необходимо заполнить кусочками кирпича, смешанными с раствором.

В процессе кладки в кирпичах делаются отверстия или выемки для анкеров. Зазоры в них заделываются раствором. Для того чтобы кладка была более прочной, на каждый четвертый ряд по всей его длине надо накладывать двойную тонкую проволоку. Не доходя 5–6 см до промежуточной рамы, кладку приостанавливают и закрепляют на раме анкеры. Затем пространство между верхним рядом кладки и промежуточной рамой заполняется раствором, смешанным с гравием или щебнем в соотношении 1: 3. Раствор утрамбовывается с помощью деревянной доски, толщина которой равна расстоянию между кирпичами и рамой.

Если вода в колодец поступает через стенки, то, начиная с первого ряда кладки, в них оставляют места для окон размером 25 х 50 см, в которые будут установлены фильтры из пористого бетона. Оголовок колодца тоже делается круглым и может состоять из нескольких захваток. На верхний ряд кирпичной кладки накладывается арматура из стальной проволоки, которая заливается цементным раствором (20–25 см).

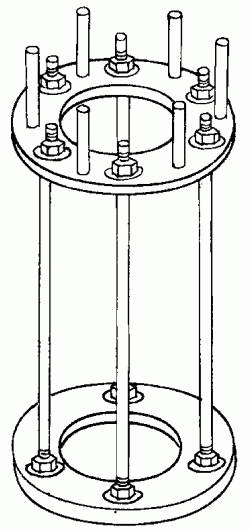

Рис. 9. Постановка анкеров в промежуточной раме.

После окончания кладки первой захватки – расстояния между рамами – стенки колодца снаружи и изнутри необходимо оштукатурить. Для облегчения этой операции применяются маяки – 6 гладких ровных реек, длина которых равна длине одного захвата.

Устанавливаются они в местах крепления анкеров на равном расстоянии друг от друга. Между маяками закрепляется малка – деревянный полукруг, радиус которого равен половине внутреннего диаметра колодца. Двигаясь по маякам вверх и вниз, малка выравнивает цементный раствор, нанесенный на стену.

Оштукатурив первую полосу, маяки надо снять, зазоры заделать раствором, разровнять и разгладить кельмой. Для того чтобы дно колодца не засорялось падающим раствором, его надо закрыть досками.

Рис. 10. Малка, закрепленная на деревянных маяках: 1 – маяки; 2 – малка.

Оштукатуривание проводится в два этапа: сначала наносится слой более жидкого раствора (обрызг), который хорошо заполняет все щели в кирпичной кладке, а затем слой более густого раствора (грунта).

Для усиления нижней части колодца оштукатуренную кирпичную стенку между основной и промежуточной рамами можно обшить досками толщиной 25–30 см.

После оштукатуривания первой захватки продолжают выборку грунта на глубину 1–1,5 м и продолжают кладку.

Чтобы зафиксировать колодец на нужной глубине, под ножи основной рамы подкладываются большие камни-плитняки или бетонные плиты. Они должны выходить не менее чем на 0,5 м за границы колодца.

Дно колодца очищается и засыпается песком, гравием или щебнем.

Каменная кладка выполняется точно так же, как кирпичная, с той лишь разницей, что кирпичи имеют правильную форму, а камни – нет. Поэтому природные камни-плитняки надо предварительно подготовить, придав им близкую к правильной форму и нужный размер. Желательно, чтобы вес каждого камня не превышал 1 кг.

Кладку каждого ряда рекомендуется сначала выполнить насухо (без раствора), подобрав камни примерно одинакового размера, и только после этого с раствором, используя стальную арматуру. Швы между камнями должны быть тщательно заделаны.

Если внешняя сторона колодца будет неровной, то при опускании ствола колодца выпуклые камни могут зацепиться за грунт и разрушить кладку.

Бетонные колодцы бывают монолитные и сборные. Сборные колодцы собираются из бетонных (чаще железобетонных) колец или железобетонных пластин.

Пластины делают из бетона по форме деревянных брусков (пластин) с арматурой. Концы пластин, как и детали брусчатых, бревенчатых или пластинчатых срубов, формуют в лапу. Собирают шахту из бетонных пластин по аналогии со сборкой сруба из деревянных деталей.

Бетон готовится из цемента, воды и заполнителей – песка, гравия или щебня. Для приготовления раствора берется цемент той марки, которая обеспечит нужную прочность бетона (не менее 300 кгс/м2).

В зависимости от количества добавленной воды можно получить жесткую (густую), пластичную (менее густую и относительно подвижную) и литую (по-движную) массу, заполняющую форму самотеком. Все они требуют различной степени уплотнения. При избытке воды бетон начинает расслаиваться, и его плотность снижается.

Консистенцию бетонной массы можно измерить стандартным металлическим конусом с бесшовными внутренними стенками.

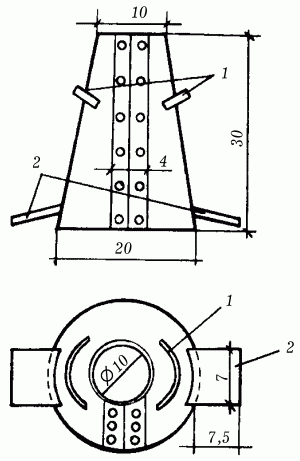

Рис. 11. Устройство конуса для измерения пластичности бетонной массы: 1 – ручки; 2 – упоры для ног.

В верхней части конуса расположены две ручки, а в нижней – два упора, на которые встают ногами, чтобы прижать конус к горизонтальной поверхности доски, пластмассового или стального листа.

Для измерения пластичности бетонной массы на смоченную водой поверхность доски или листа надо поставить конус, прижать его ногами и наполнить доверху тремя слоями (по 10 см) бетона, протыкая каждый слой 15 раз стальным штыковым стержнем диаметром 15 мм. Затем конус поднимают, ставят рядом с осевшей массой, кладут на него рейку и измеряют расстояние от этой рейки до вершины осевшей массы.

Жесткая бетонная масса оседает на 2 см, полужесткая – на 2–5 см, пластичная – на 6–14 см, полулитая – на 15–16 см, литая – на 17–22 см.

При строительстве бетонных и железобетонных колодцев в крупных конструкциях с редко расположенной арматурой рекомендуется использовать жесткую или полужесткую бетонную массу, а в более мелких конструкциях с частой арматурой – пластичную.

Грязные песок, гравий и щебень снижают прочность бетона, поэтому перед использованием их надо тщательно промыть. Кроме того, все они должны иметь зерна разного размера, что обеспечит минимальное количество пустот между ними.

Для определения пустотности заполнителя им надо полностью наполнить ведро емкостью 10 л, налить в него воды и по ее объему определить процентное содержание пустот. Например, если в ведро вошло 5 л воды, значит, пустотность заполнителя составляет 50 %. Оптимальный объем пустот в песке не должен превышать 37 %, в гравии – 45 %, а в щебне – 50 %. Размеры самого крупного заполнителя не должны превышать 1/4–1/5 минимального размера деталей конструкции.

Готовая бетонная масса уменьшается в объеме: из 1 м3сухой смеси получается около 0,7 м3бетонной массы, поэтому исходных материалов надо брать больше. Бетонные или железобетонные кольца делаются высотой 0,7–1 м и диаметром 0,8–1 м в зависимости от глубины колодца. Толщина стенок железобетонных колец – 10–11 см. С одной стороны, такая толщина отвечает требованию экономии материала, а с другой – она обеспечивает достаточную прочность кольца. Кроме того, она создает оптимальное пространство для заполнения его арматурой.

Железобетонные кольца армируются вертикальными стержнями диаметром 8–12 мм (по 4–10 в каждом кольце) или горизонтальными кольцами диаметром 6–8 мм (по 12–15 в каждом кольце).

Форма, или опалубка, для изготовления колец состоит из двух цилиндров (большого и малого), которые вставляются один в другой. Делается она из досок толщиной 2,5–3 см. Та сторона доски, которая соприкасается с бетоном, должна быть хорошо остругана.

Сначала делается по два деревянных кольца для внешней и внутренней формы: собственно кольцо и его обшивка. Затем они распиливаются по вертикали на 3–4 части, которые соединяются между собой гвоздями и планками. Собственно кольцо обшивается досками шириной не более 10 см: внешнее кольцо – с внутренней стороны, а внутреннее – с наружной.

На ровную деревянную поверхность укладывается стальная проволока (арматура) в виде кольца, диаметр которого равен внутреннему диаметру внешнего кольца формы, закрепляется гвоздями и обмазывается с двух сторон глиной.

Это делается для того, чтобы в готовом кольце образовались так называемые замки, препятствующие перекосу колец при установке.

Затем на щит устанавливаются кольца формы и закрепляются вбитыми по краям гвоздями (сначала внешнее, потом внутреннее). Внутрь формы помещается арматурный каркас, а под ушки – вкладыши, обернутые рубероидом или плотной бумагой и перевязанные прочной нитью.

Наружное кольцо формы обвязывается проволокой или прочной веревкой, которую надо сильно натянуть. Стенки формы, соприкасающиеся с бетоном, смазываются растительным маслом, машинным маслом и т. д.

Чтобы получить кольца с ровной и гладкой поверхностью, форму можно обить кровельной сталью, пластмассой, водостойкой фанерой или плотным картоном, который надо сначала проолифить или покрыть масляной краской.

При строительстве колодцев используются в основном железобетонные кольца, поэтому, перед тем как залить форму бетоном, в нее надо вставить стальную арматуру. В кольцо вставляют арматурные стержни, скрепленные между собой скобочками, а на поверхность выводят два ушка, с помощью которых кольцо устанавливается в шахту колодца.

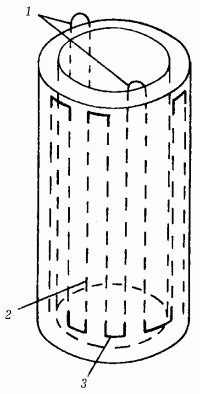

Рис. 12. Железобетонное кольцо со вставленными арматурными стержнями: 1 – ушко; 2 – стержень; 3 – скобочка.

Чтобы не спиливать ушко после установки кольца, в последнем можно сделать для него пазуху с отверстием, выходящим наружу, через которое пазуха заполняется раствором. При установке бетонных колец вместо ушек можно использовать небольшие вертикальные скобки, расположенные на расстоянии 10–15 см от края кольца. Для их крепления в бетоне необходимо оставить несколько отверстий диаметром 12–15 см.

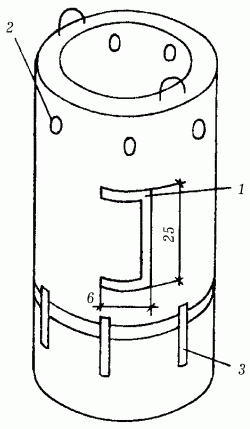

Рис. 13. Два кольца, соединенных скобами: 1 – вертикальная скобка; 2 – отверстие для установки соединительной скобы; 3 – соединительная скоба.

В колодце кольца скрепляют между собой шестью стальными скобами длиной 20 см. Для таких скоб на расстоянии 10–15 см от края в кольце делаются отверстия. Поскольку швы между кольцами за счет уплотнения их волокнистыми материалами становятся шире, то в одном кольце отверстия должны иметь правильную круглую форму, а в другом – эллипсоидную. Длина эллипса равна двум диаметрам скобы.

Один конец соединительной скобы можно установить на кольцо еще в процессе заливки формы бетоном. Тогда на другом кольце для второго конца такой скобы устраивается пазуха, как для ушек, с использованием деревянного вкладыша круглой или прямоугольной формы. Из готового кольца вкладыш легко выбивается при помощи молотка. Во избежание перекоса кольца при установке на его торцевых сторонах делаются замки (треугольной формы) на глубину 6–7 мм, которые отстоят от наружного края кольца на 7–10 мм.

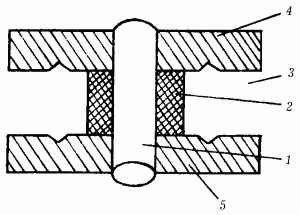

Рис. 14. Устройство замка: 1 – арматура; 2 – просмоленный канат; 3 – замок; 4 – верхнее кольцо; 5 – нижнее кольцо.

После того как все подготовительные операции будут закончены, форму устанавливают на щит и заполняют ее бетоном. Этот процесс называется отбивкой, если раствор густой, или отливкой, если раствор жидкий. Чтобы зафиксировать арматурный каркас, между ним и стенками формы вставляются тонкие доски, которые по мере заполнения формы раствором приподнимают. Бетон необходимо укладывать постепенно, уплотняя каждый слой стальным штырем диаметром 10–15 мм, особенно тщательно эта операция выполняется вокруг вкладышей.

После окончательного застывания бетона кольца вынимаются из форм (отбитые – через 4 суток; отлитые – через неделю) и выдерживаются на щите 5 суток. Чтобы изделия приобрели дополнительную прочность, 4–5 раз в день их надо смачивать водой.

Поддерживать рабочее состояние бетонного колодца легче, если стенки его будут гладкими, поэтому очищенные от смазки кольца надо промыть водой, покрыть тонким слоем цементного раствора (1: 1), разровнять сначала полутерком, а затем мягкой тряпочкой.

Для строительства колодца можно использовать и готовые железобетонные кольца, применяемые для смотровых водопроводных и канализационных колодцев диаметром 1 м.

В вырытом котловане разравнивается дно, после чего на него опускается первое железобетонное кольцо.

Внешний диаметр этого кольца больше внешнего диаметра остальных колец на 5–6 см. В нижний его край при изготовлении вставляется металлический нож со штырями, чтобы кольцо могло легко врезаться в грунт. Нижний край первого кольца может быть выполнен без ножа в виде конуса (заостренным). Тогда при его изготовлении надо использовать более прочный бетон, увеличив долю цемента в растворе или используя бетон марки 500 и выше. Кроме того, на дно колодца можно положить деревянное кольцо с ножом толщиной не менее 15 см. Сделать его можно из березы, клена или мореного дуба.

Если колодец роется в слабом грунте, то в качестве основного первого кольца используется обычное. Дойдя до водоносного слоя, под него надо положить железобетонную плиту шириной 30–40 см, длиной 60–70 см и толщиной 10–15 см, постепенно подрывая стенки. При опускании в шахту кольцо цепляется за ушки на краю или за вертикальные скобки по бокам. После установки кольца ушки спиливаются или срезаются газовым аппаратом.

На верхний край кольца кладется уплотнитель – просмоленный канат, пенька или любой другой волокнистый материал, чтобы через соединительный шов в колодец не проникала загрязненная вода. После установки второго кольца внутренние швы, а также имеющиеся пазухи ушек или вертикальных скобок очищаются, промываются водой и через некоторое время, после того как вода впитается в бетон, заполняются цементным раствором (1: 1 или 1: 2). Наружные швы заделываются раствором после сооружения всей трубы.

Для придания колодезной трубе прочности и монолитности кольца между собой скрепляются стальными скобками длиной 20 см, которые устанавливаются либо с наружной, либо с внутренней стороны, концы скоб загибаются. Предварительно скобы надо покрыть масляной водостойкой краской и хорошо просушить. Если в кольцах при их изготовлении не сделали отверстий для скоб, то их можно просверлить электродрелью с победитовым сверлом.

Для удобства проведения ремонтных и профилактических работ на внутренней стенке колодца на одной вертикальной линии устанавливаются скобы на расстоянии 20–25 см друг от друга. Концы этих скоб должны быть достаточно длинными, чтобы их можно было пропустить через стенку колодца и загнуть с наружной стороны.

Ширина скобы – 20–23 см, расстояние от скобы до стенки колодца – 13–15 см.

Непрерывное бетонирование, используемое при строительстве монолитных колодцев, позволяет избежать стыковых соединений.

Первоначально шахта для монолитного колодца роется, как правило, на глубину 1–1,5 м. Рядом на ровной площадке устанавливается башмак – кольцо, внешний диаметр которого превышает внешний диаметр будущего колодца. На башмаке на высоту 1 м монтируются арматура, внешняя и внутренняя опалубки: внешняя – цельная, а внутренняя – из фанерных или металлических полос высотой 25 см по мере заполнения опалубки бетоном.

Полученное бетонное кольцо опускается в шахту. После этого наращивается выступающая из кольца арматура, полосами высотой 25 см устанавливается опалубка, которая заполняется бетоном.

После того как будет готово второе метровое кольцо, шахта подрывается и бетонируется третье кольцо. Таким образом ствол колодца опускается до заданной глубины. Бетонную трубу поднимают на 70–80 см над поверхностью земли, делают оголовок и водоподъемное устройство.

При возведении стен трубных колодцев в них делаются 5–6 фильтровальных окон – прямоугольных отверстий размером 30 х 50 см и более, в которые вставляются фильтры из пористого бетона. Толщина фильтра должна соответствовать толщине стенки колодца, а длина и ширина – на 10–15 мм меньше размеров фильтровального окна.

Если вода в колодец поступает со дна, то окна заделываются бетоном или закладываются кирпичом. Пористый бетон делается из сульфатного портландцемента марки 400 и заполнителя (с зернами диаметром не менее 3 мм) в соотношении 1: 8. Фильтры изготавливаются с применением опалубки, которая устанавливается на ровной, гладкой поверхности.

Готовые фильтры вставляются в фильтровальные окна, получившиеся при этом зазоры заполняются цементным раствором.

Колодец данного вида находит применение на участках, где уровень залегания грунтовых вод не слишком глубок – до 9 м. Такой колодец намного дешевле шахтного, и соорудить его значительно проще.

Несомненным его достоинством является, как правило, и то, что вода в нем не застаивается и не загрязняется. Обсадные трубы, предназначенные для укрепления стенок скважины, в мелкий трубчатый колодец можно не вставлять.

Колонка с поршневым насосом, водоподъемная стальная газовая труба (диаметр 30–50 мм) и фильтр – это составляющие мелкого трубчатого колодца. Изготовить насос можно из металлической бесшовной трубы (диаметр 90 мм), имеющей длину 45 см. Также обязательно понадобятся кронштейн для крепления трубы, 3 патрубка из стали, рукоятка, 4 фланца, резина для клапанов и прокладок между фланцами, штанга из стали или латуни, имеющая диаметр 16 мм и длину 80 см, а также крепежные детали.

Поршневой насос может поднимать воду с глубины 5–6 м и подавать ее на высоту 4–5 м. Действует он следующим образом. Когда штанга двигается вверх, верхний резиновый клапан прижимается к корпусу цилиндра, а нижний тем временем открывается и пропускает воду. Когда же штанга идет вниз, нижний клапан прилегает к фланцу, закрывая отверстие для выхода воды через трубу, в то время как у верхнего клапана отгибаются края резиновой прокладки до шайбы. Через отверстия шайбы и проходит вода.

Следующее движение поршня вверх вызывает открытие нижнего клапана, при этом верхний прилегает к стенкам цилиндра. В результате вода поступает в водоподъемную трубу и новая ее порция подается снизу в цилиндр. Проводя опробование насоса, следует обязательно залить цилиндр водой.

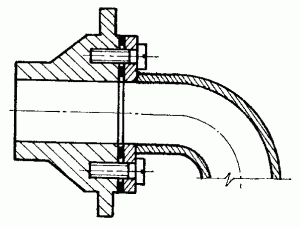

Крепление насоса к фланцу трубы осуществляется болтами (12 мм), деталей поршня на штанге – гайками, металлической штанги – болтом (6 мм). Труба для подъема воды состоит из отрезков труб длиной 1,5 м, с резьбой. Соединение труб осуществляется, как правило, с помощью муфт.

Важная деталь трубчатого колодца – фильтр. В его функции входит обеспечение поступления воды без примесей мелких частиц грунта, поэтому его располагают в слое водоносных песков или гравия. Хорошая работа фильтра во многом зависит от сетки. Например, сетку с мелкими отверстиями приходится часто вынимать из скважины для того, чтобы прочистить, так как засорение такой сетки песком происходит очень быстро.

Существует несколько разновидностей сеток, используемых в фильтрах. Они различаются способом плетения: простое квадратное, киперное, галунное. В гравийных и крупнозернистых песках находят применение фильтры с сетками квадратного и киперного плетения. А в мелко– и среднезернистых песках используются сетки галунного плетения. Если фильтр правильно установлен в скважине, он должен пропускать песок только в момент пробной качки. Причем мутность воды должна постепенно снижаться, а в дальнейшем песок в воде должен вообще отсутствовать. Наличие его говорит о том, что сетка имеет очень большие отверстия.

Иногда, чтобы защитить фильтр от повреждений, на сетку надевают трубку из нержавеющего металла, с отверстиями для пропуска воды. В этом может возникнуть необходимость, когда трубчатый колодец не опускают в подготовленную скважину, а забивают в плотный грунт. Если фильтр в процессе эксплуатации засорился песком, его необходимо достать и очистить. При очистке колонку труб нужно вращать слева направо зажимным хомутом и за ручки приподнимать.

Мелкие трубчатые колодцы обычно устраивают путем забивки в мягких грунтах, где нет гальки, щебня и др. Если принято решение воспользоваться этим способом, лучше делать это весной, так как именно в этот период почва хорошо увлажнена, а значит, легко поддается забивке.

Также в целях увлажнения почвы можно предварительно место забивки полить большим количеством воды. Но лишь в сухое время года, когда уровень воды минимальный, можно правильно учесть возможное изменение уровня воды в трубчатом колодце.

Итак, место для колодца подготовлено. Теперь необходимо вырыть шурф размером 0,8 х 0,8 х 1,0 м. На дне шурфа делают небольшой приямок. Далее водопроводную трубу присоединяют к фильтру, а затем на нее надевают металлическую бабу массой в 2–3 раза больше, чем масса трубы вместе с фильтром. Потом на трубе крепят с помощью болтов металлический хомут на расстоянии 1 м от фильтра.

Второй хомут с двумя блоками крепят на расстоянии 2 м от фильтра. В центре шурфа вертикально устанавливают трубу. После этого шурф засыпают грунтом, который следует утрамбовать. Затем концы веревки, перекинутой через блоки, крепят к бабе и приступают непосредственно к забивке. Бабу поднимают за веревку и сбрасывают. Под действием своего веса баба ударяет по хомуту и заглубляет трубу в грунт. С заглублением трубы хомуты постепенно перемещаются вверх. Только когда фильтр окажется в водоносном слое, забивку прекращают.

Затем следует присоединить насос к оставшемуся на поверхности почвы концу трубы. И лишь после этого производят пробную откачку воды с целью очистки фильтра от песка.

Этот колодец соорудить без определенных навыков и знаний нелегко. Такие колодцы обычно используются тогда, когда глубина залегания водоносного слоя свыше 20 м.

Трубчатый колодец представляет собой буровую скважину, стенки которой закреплены водопроводными обсадными трубами. Их длина составляет 4–6 м. Соединение труб осуществляется с помощью муфт.

Обсадные трубы для колодцев, особенно глубоких, лучше использовать стальные, так как они не только надежнее других, но и легче соединяются. Обсадная труба состоит из отдельных звеньев. Их длина составляет 2–4 м. Для соединения стальных звеньев применяются резьбовые муфты или сварка. Какой способ соединения звеньев выбрать, зависит от диаметра трубы. Так, трубы, имеющие внутренний диаметр 50 мм, проще соединить муфтами, а трубы диаметром 100 мм и больше – сваркой. Чтобы соединить звенья обсадной трубы с помощью сварки, необходимо разрезать трубу на отдельные звенья (2–3 м длиной) кислородным резаком. Линию разреза следует делать с мысиком. Это нужно для того, чтобы при сварке облегчить центрирование, а также чтобы стык не имел больших зазоров. Каждый разрез обязательно помечается краской.

Центрирование звеньев перед сваркой осуществляется с помощью кондуктора из двух уголков или трех стальных накладок, которые следует приварить к штангам. Это придаст прочность соединительному шву. Если нет сварки или используется не стальная обсадная труба, можно произвести соединение звеньев стальными накладками на болтах.

Ширина накладок – 15–30 мм, длина – 100–200 мм, толщина – 6–9 мм. Узкие кромки накладок следует срезать под углом 30°. Это необходимо для того, чтобы за внутренние прокладки не цеплялся инструмент, а наружные не препятствовали проходу трубы через грунт. На внутренних накладках для крепежа нарезается резьба. Но соединение стальной или чугунной обсадной трубы можно произвести и без внутренних накладок. Для этого нужно нарезать резьбу непосредственно в стенке. Если глубина колодца большая, в него опускается несколько труб, диаметр которых находится в прямой зависимости от глубины залегания и мощности водоносного слоя, а также диаметра фильтра и насоса.

Для подъема воды из колодца используют, как правило, ручные или механические насосы, различные вороты и журавли.

Журавль – самое простое, экономичное и долговечное устройство. Оно состоит из толстого бревна с развилкой или проушиной и балансира – тонкого бревна. Между собой бревна крепятся на шарнире так, чтобы один конец балансира (более толстый) был опущен, а другой, с длинным шестом, поднят.

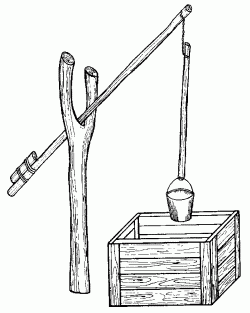

Рис. 15. Колодец с журавлем.

На длинный конец шеста крепится кольцо, за которое цепляется ведро, а на нижний – противовес (кусок рельса, бревна и т. д.).

Шест делается такой толщины, чтобы его было удобно обхватывать рукой. Поверхность шеста должна быть ровной и гладкой, без защепов. Чтобы руки не скользили, красить шесты не рекомендуется.

Если колодец глубокий, то вместо шеста на балансир можно прикрепить цепь, а чтобы ведро, опустившись до воды, не плавало на его поверхности, на дужке ведра надо сделать несколько витков из той же цепи.

Ворот – оструганное бревно со стальным стержнем (осью) в середине. Крепится он на прочные стойки, установленные с двух сторон оголовка, с использованием подшипников. Вращается ворот с помощью 1–2 ручек или 4 пальцев – круглых брусков, закрепленных на валу.

Рис. 16. Ворот с четырьмя пальцами.

Самым удобным считается ворот с установленным на валу большим колесом с несколькими пальцами.

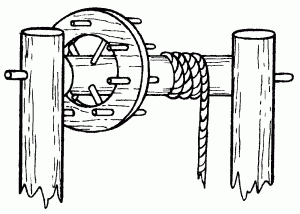

Рис. 17. Ворот с колесом.

Для того чтобы вода в колодце всегда оставалась чистой, колодец должен иметь плотную крышку, которая защитит его от попадания насекомых, мелких животных, атмосферных осадков, а также пыли и грязи, занесенной ветром.

На расстоянии 2–3 м от общественного колодца необходимо установить ограду из деревянных реек или металлических прутьев, чтобы воспрепятствовать приближению к нему домашних животных.

Вода из колодца поднимается так называемым общим ведром, которое стационарно закрепляется к цепи, веревке, затем вода переливается в индивидуальное ведро. Чтобы общее ведро оставалось чистым, хранить его надо либо в закрытом колодце, либо перевернув вверх дном.

Несколько раз в год необходимо проводить профилактические осмотры колодца. Для этого на длинной веревке в колодец опускается электролампа с рефлектором или достаточно мощный электрический фонарь. Но можно использовать и солнечный зайчик: рано утром или вечером на срубе колодца надо установить большое зеркало и направить отраженные в нем солнечные лучи на дно.

Если при осмотре колодца на дне будет обнаружен посторонний предмет, то удалить его можно с помощью багра или шеста с сеткой на конце.

Если в колодец попали животное или птица, то после его извлечения воду из колодца надо полностью выкачать, а колодец продезинфицировать.

Три-четыре раза в год колодец необходимо чистить: березовой метлой или стальной щеткой со стен колодца (надводной и подводной части) счищается грязь, слизь, мох и т. д. Потом стенки и поднятый на поверхность со дна гравий и щебень несколько раз промываются водой. После чистки колодец полностью освобождается от грязной воды, дезинфицируется и заполняется чистой водой. Дезинфекция колодца проводится с помощью раствора хлорной извести из расчета 10–20 мг на 1 л воды. Так, если колодец содержит 1000 л воды, то для приготовления слабого дезинфицирующего раствора понадобится 10 г хлорной извести, а для приготовления жесткого раствора – 20 г.

Чтобы узнать объем воды в колодце, необходимо сначала определить площадь зеркала воды, умножив ширину колодца на его длину. Затем надо измерить высоту подводной части колодца, опустив в него веревку с грузом: высота будет равняться длине смоченного конца. Умножив площадь зеркала воды на высоту подводной части и на 1000, узнаем объем находящейся в колодце воды. Например, длина и ширина колодца равны 1 м, а высота подводной его части – 6 м, значит, в колодце находится 6000 л.

Для приготовления раствора в чистую посуду наливают необходимое количество холодной воды, насыпают в нее хлорную известь, закрывают посуду плотной крышкой и сильно взбалтывают.

После того как смесь отстоится, верхний слой – хлорную воду – сливают в другую посуду.

Хлорная известь, используемая при дезинфекции, должна быть хорошего качества, в виде сухого порошка, сильно пахнущего хлором. Если же при хранении извести не была соблюдена его технология и известь отсырела, то она превращается в кашицу со слабым запахом хлора и теряет свои дезинфицирующие свойства. Хлорной водой тщательно 2–3 раза с перерывом в 2 часа промывают стенки колодца, сделать это удобнее всего большой кистью. Затем раствор хлорной извести выливается в воду и тщательно перемешивается. Для этого несколько раз опускают в колодец и поднимают ведро, выливая из него воду обратно. Затем колодец плотно закрывают крышкой и через сутки процедуру повторяют.

После проведенной дезинфекции вода из колодца полностью выкачивается, а его стенки промываются чистой водой.

Во время дезинфекции пить воду из колодца категорически запрещается, а в течение последующей недели ее надо обязательно кипятить.

Если в той местности, где расположен колодец, наблюдаются случаи кишечных заболеваний, то во избежание заражения питьевой воды необходимо каждый день хлорировать воду в колодце.

При таком хлорировании доза активного хлора должна быть в несколько раз меньше, чем при обычной дезинфекции: 2–4 мг на 1 л воды.

Доза хлора должна определяться очень точно, иначе хлорирование не даст положительного эффекта. Необходимое количество хлора определяется следующим образом.

В три стакана наливают по 200 мл колодезной воды, затем пипеткой в первый стакан добавляют 2 капли 1 %-ного раствора хлорной извести, во второй – 4 капли и в третий – 6 капель.

После этого воду в стаканах тщательно перемешивают стеклянной палочкой, плотно закрывают и дают настояться в течение получаса летом и 2 часов зимой. Для хлорирования подойдет тот раствор хлорной извести, который будет издавать слабый запах хлора.

Попробуем подсчитать, какое количество 1 %-ного раствора хлорной извести необходимо для дезинфекции 1 м3(1000 л) колодезной воды.

Если слабый запах хлора появился уже в первом стакане, а туда мы добавили 2 капли хлорного раствора, значит, для обеззараживания 1 л воды необходимо 10 капель раствора (200 мг х 5), а для 1000 л – 10 000 капель соответственно (10 х 1000). Известно, что в 1 мл 1 %-ного раствора хлорной извести содержится 25 капель, поэтому, разделив 10 000 капель на 25, мы получим необходимое количество раствора – 400 мл.

Характер ремонтных работ зависит от вида повреждения и типа колодца, но в любом случае это довольно трудоемкое дело.

Повреждения деревянных колодцев чаще всего бывают вызваны преждевременным загниванием одного или нескольких бревен в срубе.

Для того чтобы удалить пришедшие в негодность бревна и на их место установить новые, необходимо прежде всего укрепить (подвесить) ту часть сруба, которая находится выше подлежащего ремонту участка.

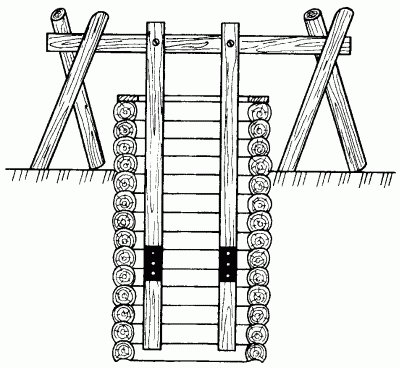

Рис. 18. Подвешивание верхней части сруба досками.

Самый простой способ подвешивания производится следующим образом. С двух сторон от оголовка устанавливаются козлы, на них кладутся четыре коротких бревна, к ним с каждой стороны крепятся по две прочные доски, к которым с помощью длинных гвоздей прибиваются венцы сруба. Вместо досок к бревнам можно привязать тросы или канаты с крючьями. После подвешивания поврежденные бревна вынимаются, по их размеру готовятся новые и вставляются в сруб. Сделать это тяжело, так как он должен накрываться пазом верхнего старого бревна.

Поэтому нижнюю часть у старого нижнего бревна надо аккуратно срубить, чтобы она оказалась на одном уровне с пазом. Бревно вбивается с помощью деревянного молотка и заклинивается. При замене бревен в венцах, находящихся в подводной части сруба, воду надо предварительно выкачать. Сгнившие детали деревянного сруба можно заменить бетонными, это значительно повысит эффективность ремонта.

Пришедшие в негодность участки надводной части деревянного колодца можно забетонировать, применив при этом скользящую опалубку. Для этого к стенам прикрепляют арматурную сетку, устанавливают скользящую опалубку и образовавшийся зазор заливают цементным раствором с мелким заполнителем. Получившийся после затвердения армоцемент по своей прочности не уступает бетону. Ремонт осуществляется с деревянной площадки, сбитой из толстых досок и опускаемой в колодец с помощью ворота или вручную. Крепится площадка тросами или веревкой за балки, лежащие на оголовке. После окончания ремонтных работ колодец необходимо продезинфицировать. Если глубина шахты колодца, подлежащего ремонту, слишком большая, то ее можно засыпать песком или мягким грунтом и сделать на этом месте трубчатый колодец.

Как правило, при ремонте трубчатых колодцев требуется восстановить осыпавшуюся штукатурку или вставить кирпич на место выпавшего. Если из стенки выпал кирпич, то остатки его надо выбить и поставить новый кирпич на цементном растворе.

Перед оштукатуриванием кирпичную кладку надо сначала очистить от грязи и слизи стальной щеткой, иначе в этом месте образуется пазуха, в которой будет скапливаться вода.

Стальные скобы, предназначенные для спуска в колодец, очищают от ржавчины и покрывают двойным слоем краски. Чтобы краска не стекала в колодец, над водой надо подвесить поддон.

Для ремонта бетонных колодцев, кроме традиционных, используют новые современные технологии.

При пневматическом способе ремонт поврежденной поверхности колодца осуществляется путем нанесения на нее восстанавливающего и защитного раствора Beton Protectiv, который обладает большой сопротивляемо-стью к механическим воздействиям, высокой степенью сцепления и устойчивостью к температурным колебаниям. Расход материала на 1 м2поверхности при толщине слоя 1–2 см – 10–20 кг.

Комплексная система Fasi для ремонта и восстановления бетонных и железобетонных поверхностей включает в себя антикоррозионную защиту арматуры, гидроизоляцию бетонного основания и арматуры, восстановление защитного слоя бетона, гидроизоляцию верхнего слоя восстановленной поверхности.

Антикоррозионная защита заключается в нанесении на очищенную от ржавчины арматуру раствора полимерного материала Kema armafix (на 1,5 л воды 5 кг сухой смеси). Расход материала на 1 м2– 0,5 кг.

Гидроизоляция бетонного основания и арматуры проводится при помощи водонепроницаемого полимерцементного материала Fasi FM. При ремонте участков колодца, контактирующих с водой, можно использовать Hidrotes VH.

Перед проведением работ бетонную поверхность надо подготовить: очистить от грязи, расчистить выкрошившиеся места и смочить водой. Желательно, чтобы поверхность была слегка шероховатой: это обеспечит более высокую степень ее сцепления с покрытием. Материал для покрытия готовится следующим образом. Берется 5 л воды и перемешивается со связующей эмульсией Fasi AC, добавляется 25 кг сухой смеси Fasi FM. Полученная смесь дважды с интервалом в 15 мин. тщательно перемешивается и наносится на подготовленную поверхность. Расход готовой смеси на 1 м2– 2 кг.

Восстановление защитного слоя бетона (заделка трещин, выбоин и т. д.) осуществляется при помощи Fasi RM, которая наносится на поверхность, предварительно обработанную смесью Fasi FM.

Восстанавливающий материал готовится точно так же, как Fasi FM, и наносится на поврежденную поверхность мастерком или шпателем. Если глубина повреждений превышает 5 см, то необходимо нанести несколько слоев смеси. Причем каждый последующий слой наносится по незатвердевшему предыдущему и тщательно уплотняется. Расход материала на 1 м2поверхности при толщине слоя 15–20 мм – 15–20 кг.

Гидроизоляция верхнего бетонного слоя выполняется с помощью смеси Fasi FM. Одним из преимуществ такого покрытия является то, что обработанная им поверхность «дышит». Водный раствор Fasi FM с добавленной в него эмульсией Fasi AC в несколько слоев наносится на поврежденный участок. При этом каждый последующий слой наносится в направлении, перпендикулярном к предыдущему, через 3–4 часа.

Ремонт трубчатых колодцев заключается в замене фильтров и вышедших из строя деталей насосов.

Для перекачки воды из источника и подачи ее для полива используются насосы различного типа. От правильного выбора насоса во многом зависит эффективность орошения. На приусадебных участках обычно применяются ручные поршневые или электрические бытовые насосы.

Насос БКФ-4 (ручной поршневый) используется на трубчатом и шахтном колодцах. На трубчатом колодце при монтаже насос устанавливается на фланец всасывающей трубы и закрепляется с помощью болтов. Корпус насоса крепится, как правило, на болтах к доске толщиной 5 см, которая находится на двух столбах, врытых в землю. Необходимо, чтобы крепления насоса были прочными.

Рис. 19. Схема насоса БФК-4 на трубчатом колодце: 1 – нагнетательная труба; 2 – ручной насос; 3 – сетчатый фильтр; 4 – обратный клапан; 5 – всасывающая труба; 6 – заливная труба.

Максимальная высота всасывания воды для насоса БКФ-4 составляет 4,5–5 м.

Перед использованием насоса необходимо сначала открыть клапанную камеру и залить в нее чистую воду, приподняв клапаны. При этом заполнится водой не только камера, но и вся всасывающая труба, вплоть до обратного клапана.

Насос НРП-50 (ручной поршневый) используется на трубчатом и шахтном колодцах, а также для подачи воды из водоема, расположенного близко к участку. Максимальная высота всасывания для этого насоса – 5 м. Насос подает за один двойной ход поршня 0,5 л воды. Ход поршня – 300 мм. Длина насоса составляет 118 см, ширина – 20 см, высота – 323 см.

Электронасос «Кама-3» применяется на трубчатом и шахтном колодцах, а также для забора воды из естественных источников, но его использование возможно только при наличии электричества.

«Кама-3» состоит из насоса и электродвигателя, которые соединены вместе. Насос работает при напряжении в сети 220 В. Мощность потребления энергии – не более 350 Вт. В комплект насоса также включается приемный клапан, комбинированный ключ, вентиль (для заливного устройства), запчасти к насосу и электродвигателю и др. Если перекачивание воды производится из открытого водоема, необходимо оградить насос от загрязнения, для чего приемный клапан следует закрыть сеткой или поместить в ящик. Также нужно сделать навес над электронасосом с целью предохранения его от попадания дождевой воды.

Максимальная высота всасывания насоса составляет 7 м. Насос работает тем надежнее, чем ближе он расположен к воде. Поэтому наиболее оптимальной является схема «поплавок». Вода с помощью насоса «Кама-3» может подаваться в искусственно созданный на участке водоем, в поливные борозды или в дождевальные установки.

Насос бытовой электромагнитный НЭБ-1/20 находит применение для подъема воды из колодцев и скважин, которые имеют диаметр 20 см и глубину до 20 м. Для его работы необходимо напряжение в сети переменного тока не менее 220 В. Мощность энергопотребления насоса – 220 Вт. Насос НЭБ-1/20 включается в работу сразу после погружения его в воду, без предварительной заливки водой. Когда нет возможности использовать вибрационный бытовой насос (например, если трубчатый колодец имеет небольшой диаметр), можно поднять воду из колодца с помощью воздушного подъемника – эрлифта.

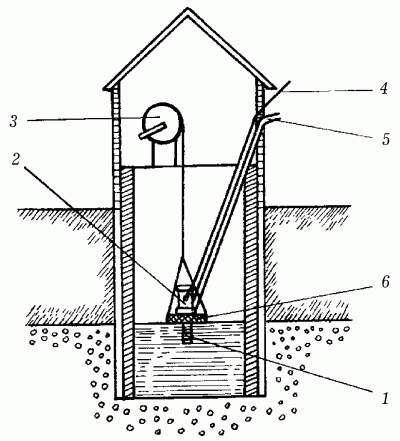

Рис. 20. Схема «поплавок»: 1 – приемный клапан; 2 – насос; 3 – подъемник; 4 – электропровод; 5 – шланг; 6 – поплавок.

Эрлифты имеют простую конструкцию, в них отсутствуют движущиеся части, а потому для механизма не опасно абразивное воздействие песка со дна колодца. Работает эрлифт следующим образом. Если в нижнюю часть трубы, опущенной в воду, под достаточным давлением вводить воздух, то образовавшаяся в трубе смесь из пузырьков воздуха и воды будет подниматься благодаря разности удельных масс смеси в трубе и воды в скважине.

Эрлифты бывают нагнетательные и всасывающие. У нагнетательного эрлифта в трубу, находящуюся в скважине и заглубленную под уровень воды, подводят от компрессора сжатый воздух. Образующаяся смесь из воды и пузырьков воздуха поднимается на поверхность в бак, в котором воздух выходит из смеси, а вода накапливается.

Эрлифт не применим в том случае, если из скважины отсасывается или в нее подается недостаточное количество воздуха. Ведь в этом случае эрлифт совсем не подает воду или подает ее с перерывами.

Даже при наличии водопроводной сети для полива практически повсеместно сооружаются водонапорные баки. Данное эффективное приспособление представляет собой емкость, которая устанавливается на высоте 3–4 м от земли. Это позволяет, во-первых, уберечь бак от коррозии, которая губительна для металла и со временем разрушает его, а во-вторых, увеличить напор воды, выходящей из емкости.

Если участок неровный и имеет наклон, бак можно и не поднимать высоко над землей, а установить его на самом высоком месте участка. Обычно бак ставят на фермы из металлических труб, пиломатериалов, также используют платформы из кирпичей или бетона. Фермы – это четыре стойки, прочно скрепленные между собой и имеющие настил для емкости.

Баки обычно бывают прямоугольные и круглые. Прямоугольные емкости изготавливают путем сварки металлического листа. Для круглых баков используются трубы большого диаметра. Наполнение бака осуществляется по шлангу с помощью насоса из водопровода или колодца.

Водонапорному баку надо уделять должное внимание, так как он тоже нуждается в уходе. Хотя бы раз в сезон необходимо производить слив всей воды, имеющейся в емкости. Если бак сделан из неоцинкованной стали, его стенки следует промазывать битумной мастикой или битумом. Ими же можно заделывать и небольшие отверстия, образовавшиеся в емкости.

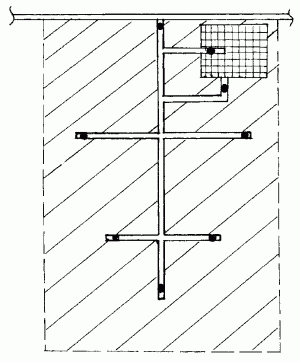

Рис. 21. Расположение емкости на участке.

На зимний период воду из бака обязательно следует сливать, чтобы избежать его разрыва. В течение зимы в бак нередко утрамбовывают снег, чтобы весной получить мягкую талую воду. Для лучшего согревания воды солнечными лучами, особенно в районах с прохладным климатом, водопроводный бак следует покрасить в темный цвет.

При проведении бурильных работ желательно воспользоваться услугами специалистов. Но если вами принято решение бурить скважину без посторонней помощи, отнестись к этому мероприятию следует очень серьезно. Скважину следует располагать перпендикулярно к направлению потока подземных вод. Чтобы облегчить бурение скважины ложечным буром в сухих и плотных грунтах, в нее следует периодически заливать 1–2 л воды. При вязкой и плотной породе ложечный бур меняют на змеевиковый, но по окончании бурения змеевиком следует обязательно еще раз пробурить скважину ложечным буром.

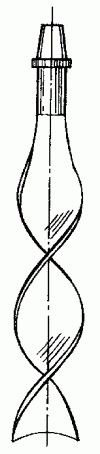

Рис. 22. Змеевиковый бур.

Для разных пород применяют или вращательное бурение, или ударное бурение на штангах и канатах. Естественно, что наконечники для бурения необходимы разные.

Бурение скважины выполняется при помощи бура, который состоит из:

– бурового стержня толщиной 25–50 мм, выполненного из стали и имеющего квадратную форму;

– бурового инструмента, имеющего коническую резьбу и навинчивающегося на муфту бурового стержня; изготовляется буровой инструмент из высококачественной твердой стали;

– ветлюги – головки с отверстием и кольцом, которая навинчивается на верхнее звено бурового стержня и служит для управления буром; в отверстие вставляется лом или толстостенная труба для вращения бура, а за закрепленное на шарнире кольцо канатом или веревкой крепится бур в процессе бурения.

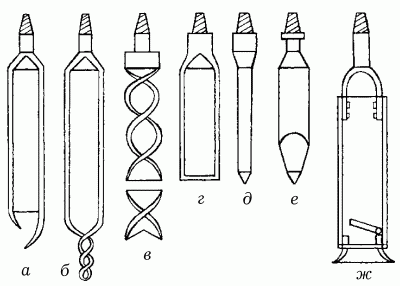

Рис. 23. Инструменты для бурения: а – буровая ложка; б – буровая ложка со змеевиком; в – змеевик; г, д – долото; е – пирамидальное долото; ж – желонка.

Вращение бура осуществляется с дощатого настила на вышке или с земли с помощью ключа или специальных хомутов, если вместо стержня используется толстостенная труба.

Чтобы обваливающийся в процессе бурения грунт не засорял шахту, бур вставляется в обсадную трубу, диаметр которой с запасом превосходит диаметр бура. По мере увеличения глубины скважины обсадная труба наращивается, для этого на ее краях предусмотрено резьбовое соединение.

Для обеспечения строго вертикального положения бура при бурении на поверхности земли в месте будущей скважины закрепляется толстая доска с отверстием, диаметр которого равен диаметру обсадной трубы. Отверстие будет расширяться постепенно, по мере наращивания обсадной трубы.

Над доской ставится тренога, к вершине которой крепится блок. На треноге на высоте, как правило, 2,5–3 м от поверхности земли делается настил, с него в отверстие на доске строго вертикально вставляется и ввинчивается в грунт обсадная труба. К блоку с помощью цепи или прочной веревки прикрепляется бур и вводится в трубу.

Инструменты выбирают в зависимости от характера грунта. В сухих и влажных песках используются желонка и ложка. С самого начала бурение ведется в обсадной трубе. Буровой инструмент может выходить за край башмака обсадной трубы не более чем на половину своей длины.

В песках-плывунах бурение ведется в обсадной трубе с помощью длинной желонки.

В породах с большим содержанием гравия и гальки работы ведутся в обсадной трубе с применением долота и желонки. В твердых и вязких (глинистых) породах пользуются зубильным долотом и желонкой или буровой ложкой и змеевиком.

Обсадную трубу можно не применять. Твердые породы перед бурением рыхлят, а в сухой глинистый грунт выливают 2–3 ведра воды после каждого поднятия инструмента.

Глинистые породы с галькой и валунами долбятся пирамидальными долотами, валуны извлекаются желонкой. Бурение ведется в обсадных трубах.

Ударное бурение, которое обычно применяют на средних и твердых породах, можно проводить на штанге и на канате. Канатному бурению отдается предпочтение в том случае, если глубина колодца большая. Сначала необходимо выкопать шуфт, над которым устанавливают треногу и подвешивают шлямбур (буровой инструмент) на стальном тросе, переброшенном через блок. Держа буровой инструмент вертикально, опускают его на дно шуфта.

Ударник направляют на пробку, вмонтированную внутри шлямбура. Под тяжестью своего веса ударник с силой бьет по пробке, тем самым заставляя наконечник шлямбура врезаться в грунт. Сделав 5–10 ударов, необходимо очистить наконечник от грунта. Для этого шлямбур нужно поднять на поверхность.

Добравшись до водоносных песков, нужно опустить в скважину водопроводные обсадные трубы. Далее бурение продолжается с использованием желонки. При достаточной мощности водоносного слоя бурение скважины прекращают. Определить мощность водоносного слоя можно по резкому повышению уровня воды в скважине.

Если же водоносный слой имеет малую мощность, то его проходят желонкой. Обсадные трубы при этом опускают до водоупорного пласта.

Чтобы достичь более мощного водоносного слоя, используют для дальнейшего бурения шлямбур меньшего диаметра. Шуфт, после того как закончено бурение, заполняют грунтом и утрамбовывают. Теперь можно приступать к установке насоса в скважине. Но перед этим следует к нижней части цилиндра насоса присоединить всасывающую трубку (3–4 м длиной) с фильтром.

Далее, чтобы заделать зазор между стенками обсадной трубы и фильтром, нужно под муфтой фильтра намотать пеньку. Вокруг трубчатого колодца устраивают глиняный замок, а также отмостку.

Обсадные трубы для колодцев, особенно глубоких, лучше использовать стальные, так как они не только надежнее других, но и легче соединяются. Обсадная труба состоит из отдельных звеньев. Их длина составляет 2–4 м. Для соединения стальных звеньев применяются резьбовые муфты или сварка.

Какой способ соединения звеньев выбрать, зависит от диаметра трубы. Так, трубы, имеющие внутренний диаметр 50 мм, проще соединить муфтами, а трубы диаметром 100 мм и больше – сваркой. Чтобы соединить звенья обсадной трубы с помощью сварки, необходимо нарезать трубу на отдельные звенья (2–3 м длиной) кислородным резаком.

Линию разреза следует делать с мысиком. Это нужно для того, чтобы при сварке облегчить центрирование, а также чтобы стык не имел больших зазоров. Каждый разрез обязательно помечается краской. Центрирование звеньев перед сваркой осуществляется с помощью кондуктора из двух уголков или трех стальных накладок, которые следует приварить к штангам. Это придаст прочность соединительному шву.

Если нет сварки или используется не стальная обсадная труба, можно произвести соединение звеньев стальными накладками на болтах. Ширина накладок – 15–30 мм, длина – 100–200 мм, толщина – 6–9 мм. Узкие кромки накладок следует срезать под углом 30°. Это необходимо для того, чтобы за внутренние прокладки не цеплялся инструмент, а наружные не препятствовали проходу трубы через грунт.

На внутренних накладках для крепежа нарезается резьба. Но соединение стальной или чугунной обсадной трубы можно произвести и без внутренних накладок. Для этого нужно нарезать резьбу непосредственно в стенке.

Промышленностью выпускается бурильно-насосная установка БН–3, которая укомплектована набором оборудования для бурения скважин и монтажа в них поршневых насосов. Обслуживают эту установку два человека. Скорость бурения – 2 м/ч.

Бурение скважины (глубиной до 30 м, диаметром 105 мм) производится двумя шлямбурами: сначала коротким, потом длинным.

Первым углубляют почву до 1 м, а затем в полученное углубление ставят стойку. Для придания устойчивости ее закрепляют в металлической опорной плите, которая должна располагаться над углублением. На укрепленной стойке монтируют ролик, а также маховое колесо с тросовым барабаном. Трос нужно соединить с ударником. Затем ударник, поднятый тросом, резко сбрасывают, загоняя шлямбур в землю. Попавший в шлямбур грунт поднимают на поверхность, после чего продолжают бурение.

С появлением водоносного слоя скважину следует бурить дальше с помощью желонки, очищая нижнюю часть скважины от гравия, песка и др.

После обработки скважины желонкой приступают к установке обсадных труб. Обычно применяются стальные муфтовые или электросварные трубы. Общая их длина – 21 м при длине отдельных звеньев 1–4 м.

Затем приступают к монтажу насоса. Его всасывающую часть опускают в водоносный слой, а над ней располагают шланговый поршневой насос. Подача насоса 1–1,5 м3/ч, высота подъема воды – до 40 м, мощность электродвигателя – 1 кВт. Если нет электричества, следует применять ручную качалку. Скважину обычно оборудуют фильтром, чтобы предохранить ее от попадания частиц грунта из водоносного слоя. Тип и конструкцию фильтра выбирают в зависимости от водоносной породы.

Существует несколько видов фильтров, устанавливаемых в буровых колодцах:

1. Дырчатый фильтр без сетки – стальная труба со множеством круглых отверстий разного диаметра, расположенных в шахматном порядке.

2. Щелевой фильтр – стальная труба с расположенными в шахматном порядке прямоугольными отверстиями.

3. Фильтр с проволочной обмоткой – стальная труба с круглыми отверстиями, на которую сначала наваривают опорную проволоку (через 2,5–3 см), а затем плотно навивают проволоку меньшего диаметра.

4. Сетчатый фильтр – стальная труба с опорной латунной проволокой и закрепленной поверх нее сеткой.

5. Гравийный фильтр: перед установкой дырчатого или сетчатого фильтра в скважину засыпают гравий, который по мере опускания трубы образует вокруг фильтров дополнительный очищающий слой.

Перед установкой фильтра необходимо очистить скважину и точно измерить ее глубину. Фильтр лучше всего опускать на водопроводных трубах, длина которых равна глубине скважины. После того как фильтр встанет на место, его надо обнажить, приподняв обсадную трубу.

Абиссинский колодец – простейшая конструкция колодца для подъема воды с небольшой глубины (до 7 м) мощностью 10–15 л/ч. Свое название он получил после войны 1867–1868 годов, которую вели англичане против Абиссинии. Во время военных действий англичане получали питьевую воду из колодца, конструкция которого была в свое время предложена американцем Нортоном и получила широкое распространение в Америке.

Рис. 24. Абиссинский колодец.

Колодец состоит из стальной оцинкованной трубы, на нижнем конце которой прикреплен конусообразный фильтр.

Подача воды осуществляется при помощи поршневого насоса, производительность которого зависит от диаметра всасывающей трубы. При строительстве колодца используются трубы с внутренним диаметром 32–75 мм, длиной 1–1,5 м, с толщиной стенок 5–6 мм. Поскольку длина труб небольшая, при бурении скважины можно использовать невысокую треногу без настила. Обычно трубы забивают в грунт, но при твердом грунте их можно опускать в пробуренную скважину. В таком случае контакт труб с грунтом минимален, а значит, уменьшается и опасность их повреждения.

Для строительства забивного колодца сначала, как правило, роется шахта глубиной 1 м и сечением 0,7 х 0,7 м или на ту же глубину пробуривается скважина диаметром 15–20 см. Над шахтой или скважиной устанавливается тренога. Затем на трубу жестко крепится фильтр и надевается баба – свободно перемещающийся груз (25–30 кг).

Движение бабы до нижнего края трубы ограничивает стальной хомут – подбабок, который размещается на расстоянии 1 м от фильтра, а на расстоянии 1,5 м от фильтра крепится еще один хомут с двумя блоками.

Трубу с фильтром устанавливают в центре шахты, которую до самого верха засыпают грунтом. Чтобы обеспечить трубе устойчивое положение, грунт тщательно утрамбовывают.

После этого труба вбивается в грунт ударами падающего груза до тех пор, пока подбабок не окажется на поверхности земли. Тогда подбабок поднимают на 1 м вверх. Так продолжается до тех пор, пока в трубе не появится вода. Это будет означать, что труба до-стигла водоносного слоя. Определить наличие воды в трубе можно, опустив в нее небольшую трубку, которая при соприкосновении с поверхностью воды издает специфический хлопок. Из готового колодца в течение получаса откачивается вода до полного ее осветления.

Устройство водопровода на приусадебном участке – первейшая необходимость, ведь именно он обеспечивает бесперебойную и своевременную подачу воды как для полива растений, так и для питья. В садоводческом товариществе (или дачном кооперативе) магистральные трубопроводы общего пользования находятся в ведении всех его членов. Поэтому обязанности по снабжению каждого участка водой берет на себя организация. А дальше проведением персонального поливного трубопровода уже должен заняться хозяин участка. Это не очень сложное дело, и осилить его может каждый.

Порядок прокладывания труб на участке зависит от способа полива, рельефа местности и т. д.

При выполнении работ по монтажу и ремонту водопровода используются различные материалы. Это листовая резина, резинотехнические изделия, уплотнители, утеплители и т. п. В этой главе будет рассказано об этих и некоторых других материалах более подробно. Для изготовления прокладок и уплотнителей необходима листовая резина. Промышленностью выпускаются несколько ее видов: кислотощелочестойкая, морозостойкая, пищевая, маслобензостойкая, теплостойкая.

Применение листовой резины возможно при температуре от –30 до 50 °C. Резинотехнические изделия – такие, как прокладки, манжеты, сальники, изготовленные промышленным способом, – хранятся при температуре от 0 до 25 °C. При этом их надо предохранять от попадания прямых солнечных лучей, бензина и различных технических масел. Для более герметичного соединения труб применяются уплотнители, в качестве которых используются следующие материалы:

1) лента ФУМ (фторлон 4Д). Применяется как уплотнитель для резьбовых соединений, а также для набивки сальников. Устойчива к воздействию кислот и щелочей, способна выдержать высокие температуры;

2) плетеная хлопчатобумажная набивка ХБС. Используется для набивки сальников;

3) льняная прядь. Применяется для уплотнения резьбовых соединений;

4) паронит. Используется для герметизации раструбных, резьбовых, фланцевых соединений.

Машинное масло и глицерин пригодятся для ремонтных и профилактических работ. Первое используется при нарезке резьбы, в качестве охлаждающей жидкости при резке труб, а также для смазки трубы под ролик трубогиба. Второй применяется при изготовлении раструбов и буртов, используемых при прокладке трубопроводной сети, а также при сгибании ПВП– и ПВХ-труб, которые перед этим разогревают в глицериновой ванне.

В качестве утеплителей труб применяются:

1) стекловата и минеральная вата. Это неорганические утеплители, они не поддаются гниению и горению. Хранятся в рулонах или матах. Находят применение при теплоизоляции наружных водопроводов;

2) маты из усовершенствованной стекловаты. Этот эластичный материал легче обычной минеральной ваты из-за отсутствия в нем связующих веществ. Используется при теплоизоляции труб малого диаметра;

3) короба из усовершенствованной стекловаты. Это длинноволоконный теплоизолятор, волокна которого размещены поперек. Применяется для теплоизоляции мелко заглубленных или наружных трубопроводов;

4) стекловолоконный лист с покрытием из минеральной ваты.

Обладает упругостью и растяжимостью в продольном направлении. Используется для теплоизоляции, а также в качестве наружного покрытия. Подходит для утепления расширительных баков и накопительных емкостей;

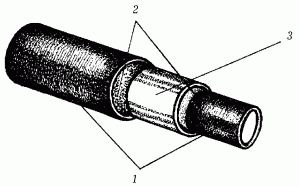

5) универсальный пенофольгированный утеплитель. Состоит из слоя полиэтиленовой пены, которая проложена между двумя листами 99 %-ной алюминиевой фольги. Этот материал легко режется, не коробится, практически не впитывает влагу, легко огибает любые выступы и утолщения.

Также его достоинствами являются безопасность для человека (гипоаллергенность), его способность отражать тепло и изнутри, и снаружи. Подходит для теплоизоляции наружных водопроводов, а также баков, накопительных емкостей и мн. др.

Асбестоцементные трубы производятся из смеси асбестоцементного волокна и портландцемента.

Трубы этого вида имеют несомненные преимущества: малую массу, небольшую теплопроводность, стойкость к коррозии, а также легко поддаются механической обработке. Даже при длительной эксплуатации они сохраняют гладкую внутреннюю поверхность. К тому же эти трубы являются диэлектриками.

К недостаткам можно отнести хрупкость, поэтому при монтаже асбестоцементных труб следует соблюдать осторожность. При ударах и транспортировке в трубах могут появиться трещины.

Внешняя поверхность таких труб подвержена коррозии, и этот факт тоже надо учитывать, устраивая противокоррозионную защиту.

Асбестоцементные трубы необходимо укладывать в грунт, исключающий просадку, чтобы предотвратить изгиб трубопровода, в результате которого его нормальная работа будет нарушена.

При выборе асбестоцементных труб особое внимание обращайте на торцы. Расслоение материала и обломы недопустимы.

Чугунные трубы выпускают нескольких типов. Трубы из серого чугуна плохо сопротивляются динамическим нагрузкам. Трубы из ковкого чугуна находят более широкое применение. Они выдерживают большие нагрузки и обладают хорошими пластическими свойствами. Чугунные трубы металлоемки.

В идеале стенки чугунных труб не должны иметь свищей, швов и шлаковых включений. На изломе материал должен быть однородным, плотным, мелкозернистым. Трещины и другие скрытые изъяны чугунных труб можно обнаружить простукиванием. У чугунных труб имеются недостатки. К ним относятся большая масса, значительный расход металла на 1 м длины трубопровода (если сравнивать со стальными трубами), а также потеря прочности в солончаковых почвах.

Учитывая свойства чугунных труб, не стоит применять их в районах со слабыми грунтами и в сейсмически опасных зонах. В целях защиты от коррозии чугунные трубы внутри и снаружи необходимо покрывать расплавленным нефтяным битумом или слоем забеленного чугуна высокой прочности. Помимо антикоррозийных свойств, покрытие делает внутреннюю поверхность труб более гладкой.

У пластмассовых труб множество достоинств, выгодно отличающих их от других. Это устойчивость к коррозии, морозостойкость, сохранение пластичности при пониженной температуре (если вода в них замерзает, трубы просто раздуваются, а после оттаивания жидкости сужаются), низкая теплопроводность, хорошая пропускная способность, малый вес, простота обработки и сварки. Трубы из пластмассы – прекрасные диэлектрики. К недостатку можно отнести их невысокую сопротивляемость раздавливанию.

Пластмассовые трубопроводы подходят для прокладывания в агрессивных грунтах, в сейсмически опасных зонах, в болотистой и гористой местности.

При изготовлении пластмассовых труб используются следующие пластмассы: полипропилен, поливинилхлорид, полиэтилен и ряд других.

Поливинилхлорид и полиэтилен часто используют в домашних условиях в связи с тем, что они легко поддаются сварке. Трубы, изготовленные из полиэтилена, рекомендуется, использовать при низких температурах наружного воздуха.

Чтобы замедлить старение и износ пластмассовых труб, их надо защищать от попадания прямых солнечных лучей.

Пластмассовые трубы не должны иметь вздутий и трещин. Их поверхность должна быть гладкой, торцы – зачищенными от заусенцев и строго перпендикулярными к оси. Поэтому при покупке таких труб будьте очень внимательны.

Эти трубы были разработаны не очень давно и имеют много положительных свойств. Они устойчивы к коррозии, химически нейтральны, в них не накапливаются отложения. К тому же они легко гнутся вручную и без труда огибают даже выступы стен. Имея столь фантастическую гибкость, эти трубы не теряют своей прочности. Также к несомненным достоинствам данных труб можно отнести и долгий срок их службы – 50 лет и более.

При монтаже металлополимерных труб не требуется точная подгонка размеров.

Рис. 25. Металлополимерная труба: 1 – слои полдиэтилена; 2 – связующий слой; 3 – алюминий.

Гибкие металлополимерные трубы изготавливаются из высокопрочного полиэтилена (несколько слоев сваривают внахлестку) и прослойки из алюминия.

Эти трубы продаются в комплекте с установочными тройниками, разделителями и другой арматурой, что дает возможность стыковать трубу при помощи герметичных соединений с трубами и приборами из пластмасс, бронзы, стали, латуни и значительно облегчает монтаж.

Фасонные части, имеющие антикоррозийную защиту, используются при выполнении поворотов, переходов от одного диаметра трубы к другому, ответвлений. Их используют при соединении cтальных электросварных труб со спиральным швом диаметром 254 мм, с антикоррозийным этинолевым покрытием; стальных тонкостенных спирально-шовных труб диаметром 254 мм с двусторонним цинковым покрытием; стальных труб, имеющих толщину стенок 168–1220 мм; стальных тонкостенных электросварных труб диаметром 168–426 мм со спиральным швом; стальных тонкостенных труб диаметром 200–400 мм с лакоэтинолевым покрытием; асбестоцементных труб диаметром 150–500 мм; полиэтиленовых труб диаметром 160–300 мм; чугунных труб диаметром 150–400 мм.

Для соединения труб применяются переходы, тройники, отводы, кресты и патрубки.

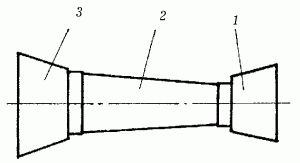

Рис. 26. Переход: 1 – втулка; 2 – переход; 3 – раструб.

Переходы используются в трубопроводах для устройства переходов от одного диаметра труб к другому.

Тройники применяются для устройства ответвлений на трубопроводах. Тройники бывают равнопроходными и переходными.

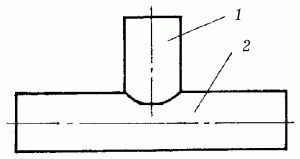

Рис. 27. Переходной тройник: 1 – штуцер; 2 – ствол.

Отводы служат для устройства поворотов трубопроводов под углом 90°.

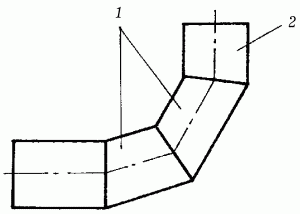

Рис. 28. Отвод: 1 – сектор; 2 – полусектор.

Кресты используют для устройства ответвлений трубопроводов.

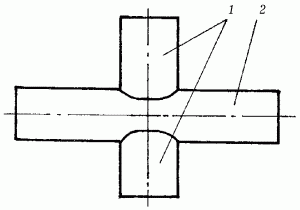

Рис. 29. Крест: 1 – штуцер; 2 – ствол.

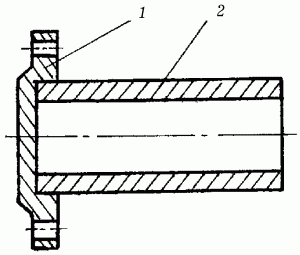

Рис. 30. Патрубок: 1 – фланец; 2 – патрубок.

Для установки трубопроводной арматуры на трубопроводах применяют патрубки.

Стенки фасонных частей могут быть разной толщины. Это зависит от срока службы трубопровода, для которого они применяются. Для стальных труб используются фасонные части, рассчитанные на рабочее давление 2 МПа, а для остальных труб – 1,5 МПа.

Соединение фасонных частей с трубами производится по-разному. Например, с гладкими концами стальных труб фасонные части соединяются сваркой. Чугунными муфтами стыкуют стальные тонкостенные трубы с обечайками, чугунные с гладкими концами и асбестоцементные трубы.

С помощью втулок и раструбов соединяют концы тонкостенных стальных труб. Обточенный конец асбестоцементной трубы можно соединить с необточенным концом трубы с таким же диаметром с помощью перехода с раструбом и гладким концом. Фасонные части с полиэтиленовыми трубами стыкуются на фланцах.

Соединения труб подразделяются на разъемные и неразъемные. Выбор соединения зависит в первую очередь от материала, из которого изготовлены трубы, использующиеся при прокладке водопровода.

Неразъемные соединения – это такие, которые разъединяются только в том случае, если разрушить крепление или деталь. Они производятся путем сварки и склеивания.

Сварку труб производят встык или враструб. Она соединяет трубы наиболее прочно и надежно.

Сварка враструб. Этот способ соединения труб осуществляется путем одновременного оплавления нагревательным инструментом наружной поверхности гладкого конца трубы и тонкого слоя внутренней поверхности раструба. После этого нужно очень быстро вдвинуть конец трубы в раструб.

Сварка встык. Этот способ соединения труб за-ключается в оплавлении нагревательным инструментом, а затем в соединении оплавленных поверхностей при незначительном давлении.

В домашних условиях из-за отсутствия сложного оборудования применимы не все виды сварки. Наиболее часто используется газовая и дуговая электросварка. Прежде чем выполнять сварку, следует предварительно промыть замасленные места раствором каустической соды, а затем теплой водой.

Далее нужно обработать места сварки с помощью напильника и органического растворителя. Затем кромки необходимо опилить.

Газовая сварка. Этой сваркой можно соединять и металлы, и пластмассу. Ее принцип очень прост. При сгорании газа в атмосфере образуется пламя, расплавляющее присадочный материал – проволоку, которая заполняет зазор между кромками деталей, образуя таким образом сварной шов.

Дуговая электросварка. Этот способ соединения труб широко применяется. Дуговая электросварка производится с помощью как плавящегося электрода, так и неплавящегося (вольфрамового или угольного). Во втором случае в зону плавящей дуги следует обязательно ввести присадочный материал.

Если сварка сделана правильно, не будет видно свищей. Малозаметной должна быть и линия спая.

Неразъемные соединения производят и с помощью склеивания, которое выполняется путем введения между поверхностями деталей слоя специального вещества – клея. Обычно используются следующие виды клея: эпоксидный (для металлов и пластмассы), БФ-2 (для пластмассы и металла), 88Н (для металла с резиной и резины с резиной).

У данного способа соединения, по сравнению со сваркой, много преимуществ. Склейка не требует повышенных температур, в результате детали не деформируются. Также устраняется внутреннее напряжение материалов. Этим способом можно соединять разнородные металлы и неметаллические материалы.

Прежде чем приступить к склеиванию, нужно предварительно подготовить поверхности. Сначала необходимо избавиться от пятен ржавчины, грязи, а также следов жира и масла. Для очистки от ржавчины и грязи используют шлифовальные шкурки или металлические щетки. Пятна жира и масла удаляются с помощью бензина или ацетона в зависимости от марки клея. Если склеивание осуществляется клеем 88Н, то применяется бензин, а если используются ЭДП и БФ-2 – ацетон.

Склеиваются детали следующим образом. Сначала на поверхность наносится кисточкой первый слой клея. Он должен высохнуть. БФ-2 сохнет в течение 1 часа при температуре 20 °C, 88Н – 15 минут на свежем воздухе, а при использовании ЭДП сушка вообще не требуется. Когда первый слой высохнет, наносится второй. Затем детали нужно сразу соединить и прижать их друг к другу струбцинами. Прилегание деталей должно быть плотным. Срок выдерживания склеенных деталей разный и зависит от вида клея. Например, если используется ЭДП, то выдержка происходит 2–3 суток при температуре 20 °C, БФ-2 – 3–4 суток при 20 °C, 88Н – 1–2 суток при 20 °C под грузом.

Выдержав клееный узел в течение определенного срока, нужно очистить швы от подтеков клея.

Разъемные соединения – это такие, которые легко разбираются на отдельные детали. К ним относятся соединения на резьбе (с помощью фитингов) и фланцевые, которые обычно применяются с прокладками.

Оно используется для труб с резьбой на концах. При этом применяются фитинги – фасонные соединительные части, которые изготовляются из ковкого чугуна, стали, пластмассы. Их использование дает возможность соединять трубы под требующимся углом, делать необходимые ответвления, переходы от одного диаметра трубы на другой.

Фитинги из ковкого чугуна для прочности имеют буртики по торцам. Стальные фитинги – гладкие, без буртиков и выступов. Промышленность выпускает также и пластмассовые шестигранные фитинги под гаечный ключ. Соединение с помощью фитингов должно быть прочным, что обеспечивается плотным прижиманием друг к другу ниток резьбы. Чтобы достичь герметичности при свинчивании труб с резьбой, нужно предварительно смазать нарезанные части белилами или свинцовым суриком. Если же нужно достичь более надежного соединения труб с резьбой, следует воспользоваться льняной или пеньковой подмоткой с суриковой замазкой. Для ее приготовления берут 2 части (по массе) сурика и одной части вареного масла.

Короткую резьбу на трубах применяют для неразъемных соединений труб фасонными частями. На смонтированном трубопроводе разъединить такое соединение можно, только разрезав трубы.

Чтобы соединить трубы с короткой резьбой, необходимо на каждом конце соединяемых труб нарезать резьбу так, чтобы она на 2–3 витка не доходила до середины муфты. Это создаст своеобразное заклинивание, благодаря которому получится очень прочное соединение.

Фланцы прикрепляются к трубам на резьбе или с помощью сварки. При этом способе соединения труб необходимо следить за соблюдением соосности трубопроводов, а также параллельности торцов соединяемых фланцев.

Рис. 31. Соединение труб на фланцах.

Сборка труб на фланцах состоит в установке между фланцами прокладок, поверхность которых должна быть ровной, без складок и морщин.

На садовых участках использование муфт для соединения труб – не редкость. Но при соединении труб этим способом обязательно надо предусмотреть и возможность их разъединения. Например, на участке 6 соток (20 х 30 м) проложены трубы разной длины, соединенные муфтами. Из-под муфты, скажем, в 6 м от магистрального трубопровода, который распределяет воду по всему участку, начала фонтанировать вода. Если все трубы до дефектного участка соединены муфтами, то придется с целью устранения неполадки разбирать когда-то собранные трубы или вращать их до нужной муфты. Чтобы облегчить ремонт, следует в процессе сборки трубопровода периодически между трубами устанавливать сгоны.

Сгон представляет собой, как правило, небольшую трубу, имеющую на одном конце короткую резьбу для соединения труб муфтой, а на другом – резьбу, в несколько раз большую. На длинной резьбе уместятся и муфта, и контргайка, сгоняемые туда, чтобы разъединить трубы.

Необходимо помнить, что при соединении труб разрешается только заворачивать трубы и фитинги. Как правило, отворачивание (задний ход) неизбежно приводит к течи.

И последнее. Любые соединения труб в процессе эксплуатации трубопроводов должны оставаться герметичными.

Трубы этого вида обычно выпускаются длиной 3 и 4 м и имеют диаметр от 100 мм и более. Асбестоцементные трубы бывают, как правило, двух видов: безнапорные и напорные.

Выбор труб для водопровода зависит, как правило, от напора воды, создаваемого в сети. Например, для напорных оросительных систем используются асбестоцементные трубы, которые выдерживают давление не меньше 0,6 МПа.

В трубопроводах из асбестоцементных труб чаще всего используют чугунные фасонные детали, которые соединяются с трубами с помощью муфт. Допускается использование прямых цилиндрических муфт из асбестоцемента, а также чугунных.

Выпускаются пластмассовые трубы четырех типов: легкие, среднелегкие, средние и тяжелые. Рассчитаны они соответственно на рабочее давление 0,25; 0,4; 0,6 и 1 Мпа.

Пластиковые трубы имеют различную длину (3, 6, 8, 10, 12 м) и разный диаметр (40, 50, 85, 100 мм).

Соединяются эти трубы несколькими способами. Это может быть тепловая сварка или склеивание (неразъемный способ), а также соединение с использованием резиновых колец, фланцев, накидных гаек (разъемный способ). Склеивают или сваривают теплой сваркой обычно пластиковые трубы диаметром 100 мм и более. Если трубопровод из пластмассовых труб смонтирован методом сварки, то необходимо помнить, что в стыковых швах прочность соединений на 10 % ниже прочности самих труб. При монтаже трубопровода из пластмассовых труб также используются фасонные части из полиэтилена.

Наилучшим на приусадебном участке, без сомнения, является водопровод из пластиковых или нержавеющих стальных труб. И хотя такой водопровод стоит недешево, но он быстро окупается, потому что не возникает необходимости в ежегодных ремонтных работах. Однако не у всех садоводов имеются средства на то, чтобы провести на участке новые трубы.

Нередко в дело идет то, что есть под рукой. Обычно это старые трубы, иногда и с хомутами, которые использовались прежним хозяином участка. При монтаже трубопровода из старых труб могут возникнуть некоторые трудности. Первая – сложность в разборке резьбовых соединений. Нередко на них нарастает ржавчина или имеется многолетний слой краски. В этом случае надо воспользоваться нагревом.

Для нагрева обычно применяется газовая горелка или паяльная лампа. Желательно, чтобы уплотнение выгорело со всех сторон, поэтому нужно по возможности поворачивать трубу во время нагрева. Затем следует произвести несколько ударов молотком по фитингу и по трубе, избавляясь таким образом от окалины и подгоревших частиц уплотнения.

Когда водопровод будет собран, необходимо принять меры по его защите от различных факторов: перепадов температуры, атмосферных осадков, коррозии. Наилучшим вариантом будет установка собранного трубопровода на металлические опоры с некоторым приподниманием его над землей.

На зиму следует сливать воду из системы во избежание разрывов труб. Чтобы сделать это было проще, все ветки водопровода должны иметь наклон в направлении выпускных вентилей. Если для прокладки используются обычные металлические трубы, их следует покрыть краской. Эта простая процедура в несколько раз продлит срок службы водопровода. Трубы на приусадебном участке красят исключительно масляными красками, очистив предварительно их поверхность от ржавчины. При использовании для водопровода оцинкованных труб окрашивают только те места, где отсутствует цинковое покрытие (например, резьба). Металлические водопроводы имеют большой срок службы, который при соответствующем уходе еще более увеличивается.

В отличие от металлических трубопроводов, которые и стоят дороже, и устанавливаются сложнее, «мягкий» трубопровод не потребует больших материальных затрат и специального инструментария. Вместо труб в этом трубопроводе можно использовать обычные резиновые шланги, но предпочтительнее выбрать армированные, так как они могут выдерживать большое давление воды. Соединение шлангов между собой осуществляют с помощью фитингов (трубки, тройники, сгоны, хомуты).

Чтобы уберечь резиновый водопровод от губительного воздействия солнечных лучей, а следовательно, продлить срок его службы, лучше закопать его в землю на глубину 20–30 см. Желательно использовать такой водопровод только в течение поливного сезона, а на зимнее время разбирать его и хранить в помещении с температурой не ниже 0 °C. Наиболее подходящее для этого место – дачный погреб.

В почвах с избыточным количеством влаги корни растения не могут укрепиться и проникнуть к питательным веществам, так как глубина залегания корней ограничивается несколькими сантиметрами поверхностного слоя. В этом случае при освоении земельного участка необходимо провести дренаж – осушение почвы с помощью траншей или труб.

Устройство дренажной системы – процесс трудоемкий и сложный, к тому же он требует немалых затрат. Сначала нужно с помощью специальных приборов определить рельеф и уровень грунтовых вод. Если почва на участке глинистая, а уровень грунтовых вод высокий, дренаж просто необходим. Эффективное осушение участка невозможно без глубокого (не менее 1 м) уличного кювета. Сброс воды должен производиться в сторону уклона рельефа. Такой кювет заметно снижает уровень грунтовых вод на прилегающей территории. Не возникает особых проблем с осушением участков с четко выраженным уклоном по направлению к улице или от нее. В этом случае для задержания талых и ливневых вод и направления их в нужную сторону роют водосточные канавы.

Если участок имеет уклон в сторону улицы, необходимо вырыть поперечную канаву перед отмосткой дома (чтобы задержать ток воды от огорода) и продольную канаву (для выброса воды в уличный кювет).

Если же участок имеет уклон по направлению от улицы, роют поперечную канаву вдоль ограды, а продольную – до огорода. Следовательно, грядки нужно разбивать поперек направления уклона.

Помните, что водосточные канавы защищают почву от переувлажнения только при обильных осадках и таянии снега.

Дренажную систему на равнинном участке можно создать следующим образом. В самом низком месте участка вдоль забора следует вырыть канаву длиной 2 м, глубиной не менее 1 м и шириной 50 см. Вырытой землей нужно засыпать низинные места на участке. Канаву наполняют строительным мусором, камнями и хозяйственными отходами. Когда она окажется заполненной до плодородного слоя, роют другую канаву с такими же размерами, как и первая. Вырытой почвой покрывают канаву, заполненную отходами, а также засыпают ею низины.

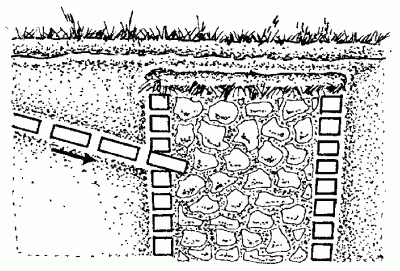

Рис. 32. Дренажный колодец.

Осушение почвы можно производить и с использованием дренажного колодца. Его сооружают, если отсутствует водосток, присоединяемый к общей дренажной системе. Делают дренажный колодец следующим образом. Сначала, как правило, роют яму глубиной не менее 2 м. Ее диаметр составляет 1–2 м (в зависимости от размера осушаемого участка). Образовавшиеся стенки обкладывают кирпичами, которые не нужно скреплять раствором. В этом случае вода будет просачиваться сквозь них. Затем дренажный колодец заполняется битым кирпичом или бутовым камнем, а сверху засыпается слоем торфа и землей для предупреждения заиливания.

Кирпичный дренаж. Этот способ осушения используется обычно на небольших участках. По длине участка роют траншею, которую направляют к дренажному колодцу. Ее заполняют на половину объема бутовым камнем или битым кирпичом, а сверху укладывают слой гравия и верхний слой почвы. Необходим дренаж твердых искусственных поверхностей. Приусадебные участки в результате сильного дождя могут стать непроходимыми, если отсутствует сток. Чтобы обеспечить сток воды, при бетонировании или асфальтировании какой-нибудь территории участка необходимо предусмотреть небольшой уклон. Он обеспечит отток воды в водосборную канаву или дренажный колодец.

Можно провести и скрытый водосток, например во внутреннем дворике или под дорожкой. Для этого половинки керамических труб укладывают с малым перекрытием концов в центре участка, естественно, придавая наклон в сторону водостока. Чтобы обеспечивался сток воды, в центре оставляют щель 1,5 см.

Проводить осушение земельного участка можно и комбинированными приемами, например используя дренажную сеть и подъем уровня земли на участке за счет подсыпки привозного грунта. Повышает влагоемкость почвы, при этом не заболачивая ее, регулярное внесение перепревших листьев, компоста или торфа. Также на участке с повышенной увлажненностью почвы можно посадить влаголюбивые растения и деревья.
